Fédération de Russie Patent RU2235950
Cavitation générateur de chaleur vortex
Nom de l'inventeur: Kochkin SS (RU); Atamanov VV (RU); Korotkov OV (RU); Markevich AV (RU)
Le nom du titulaire du brevet: Limited Liability Company "NPK" INATEK "(RU)
Adresse pour la correspondance: 192241, Saint - Pétersbourg, ul. Turku, 23, bâtiment 3, kv.20, AV Markevich
Date de début du brevet: 27.03.2003
chaleur cavitation vortex concerne un pouvoir, et peut être utilisé pour les appareils de chauffage liquides, principalement utilisés pour une variété de systèmes de chauffage dans les bâtiments et structures. Objet de l'invention est de produire de l'énergie thermique à partir d'un liquide (eau, solutions, mélanges, etc.) à une mise en œuvre à grande vitesse de la méthode de réorientation moléculaire des structures dynamiques de fluides et d'atteindre les conditions de transition de l'énergie cinétique de ces structures en énergie thermique, et l'utilisation de l'énergie et le cofacteur - cavitation. Le problème est résolu en ce que la cavitation tourbillon générateur de chaleur comprend un stator et un rotor, ce dernier est réalisé sous la forme d'un disque, placé avec un espace entre les disques de stator et monté sur deux arbres indépendants. Le rotor et des disques stators par l'intermédiaire d'ouvertures. Shaft montés dans des unités de palier et ont les ensembles d'étanchéité. L'arbre de rotation par l'intermédiaire entraînements indépendants connectés aux moteurs, les arbres tournent dans des directions opposées.
DESCRIPTION DE L'INVENTION
L'invention concerne un système d'alimentation et peut être utilisé dans des appareils de chauffage de liquides utilisés notamment pour des systèmes de bâtiments et des structures de chauffage différentes.
La conception de l' art antérieur des générateurs de chaleur à haute puissance utilisée, par exemple, sous la forme de fourniture centralisée de la capacité thermique de la technologie industrielle et des bâtiments civils et des structures.
Actuellement, les générateurs de chaleur sont de plus en plus utilisés pompes à chaleur. Lors du fonctionnement des dispositifs portés inversion de cycle, i.e. l'absorption de chaleur a lieu dans l'environnement avec un transfert ultérieur de son corps avec une température plus élevée.
Les dispositifs connus de pompes à chaleur qui utilisent le changement de paramètres physiques et mécaniques de l'environnement, en particulier la pression et le volume pour produire l' énergie thermique.
un échangeur de chaleur connu et un dispositif de chauffage d' un liquide, RF breveté №2045715 (publié le 10.10.1995), comprenant un boîtier comportant une partie cylindrique, un mouvement d'accélérateur liquide, réalisé sous la forme d' un cyclone, qui est relié à la face d'extrémité de la partie cylindrique du boîtier. A la base de la partie cylindrique opposée au dispositif de freinage monté à cyclone.
source de chaleur de la pompe rotative connue est protégée par un brevet RF №2159901 (27.11.2000 publié) et la pompe source de chaleur est protégé par un brevet RF №2160417 (publié le 10.12. 2000), ayant un corps creux avec une buse d'aspiration pour fournir un fluide à chauffer et le tuyau d'évacuation pour évacuer la piscine chauffée un fluide disposé à l'intérieur du boîtier du rotor centrifuge, sous la forme d'une roue avec des trous à la périphérie et un stator avec des ouvertures disposées de façon coaxiale au rotor.
Pour le prototype de l'invention revendiquée est sélectionné pour chauffer le dispositif fluidique avec une action mécanique (demande de brevet de la Fédération de Russie №99106668 / 06, F 24 J 3/00, publié 01.10.2001), comprenant un boîtier comportant un trou d'entrée pour le fluide entrant dans le corps et un trou de décharge pour décharger un liquide à partir du boîtier; une roue montée et adapté pour une rotation constitué par un disque comportant une paroi annulaire périphérique sous la forme d'un cylindre creux fixé à la circonférence extérieure du disque de manière rotative, présente une pluralité d'ouvertures de sortie dans la surface du cylindre positionné à une certaine distance les uns des autres le long de la circonférence, et le stator comprenant la surface concentrique sous la forme d'un cylindre creux avec une pluralité de points situés à une distance égale les unes des autres sur la circonférence du cylindre fixé au boîtier et disposé de façon concentrique par rapport au cylindre de roue formant une chambre annulaire, les sorties du stator communiquent avec un orifice de sortie du boîtier.
L'invention revendiquée vise à résoudre le problème technique: l' obtention d' énergie thermique à partir d' un liquide (eau, les solutions, les mélanges, etc.) lors d' une mise en œuvre à grande vitesse du procédé de réorientation moléculaire des structures de dynamique des fluides et d'obtenir des conditions pour la transition de l'énergie cinétique de ces structures en énergie thermique et la consommation d'énergie et facteur contributif - cavitation.
Ceci est réalisé par le fait que la chaleur de générateur de cavitation à vortex, comprenant un boîtier muni d'orifices d' entrée et de sortie, le stator et le rotor sont en forme de disques coaxiaux alternés perforés des trous traversants, dans lequel le générateur de chaleur comporte au moins deux rotors montés sur des arbres indépendants ayant, entraînements séparés et indépendants et tournant directions sont opposées, et le stator est configuré sous la forme d'une ou d'un disque perforé disposé entre les rotors ou sous la forme de deux disques annulaires disposés dans l'espace entre les parois du boîtier et les rotors.

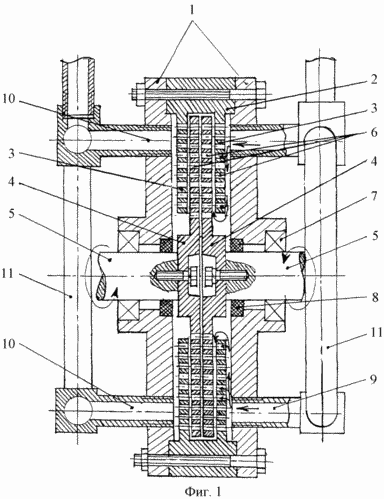

La figure 1 représente une coupe longitudinale de la chaleur cavitation vortex
avec deux stators et deux rotors

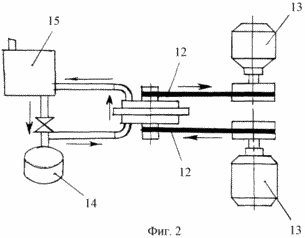

 La figure 2 montre une cavitation tourbillon générateur de chaleur du schéma de câblage |

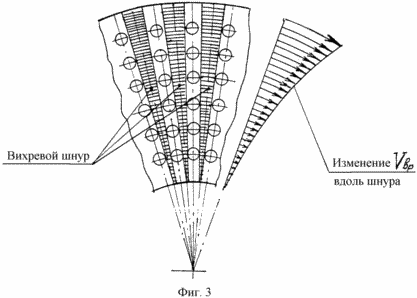

 La figure 3 représente un diagramme des tourbillons dans la zone de l'inter |

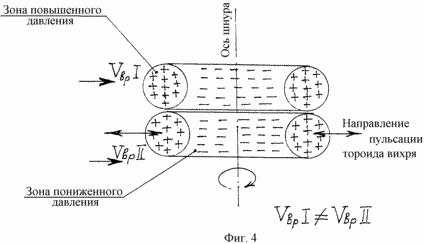

La figure 4 montre un schéma de l'interaction des forces au sein du tourbillon

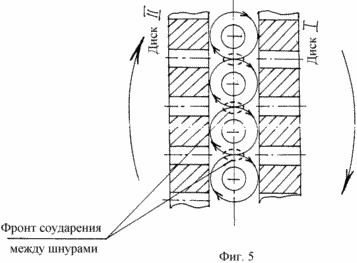

 La figure 5 est un diagramme montrant l'interaction entre les formations de Foucault dans les cordes |

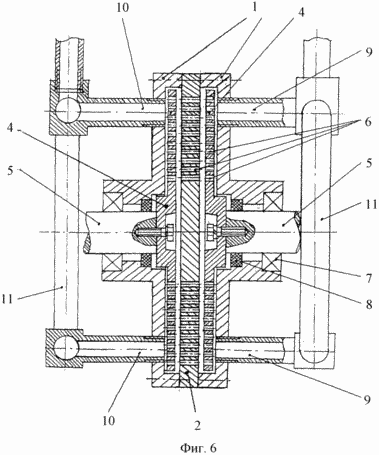

 La figure 6 montre une coupe longitudinale d'une cavitation à vortex générateur de chaleur avec un stator et deux rotors |
Cavitation à vortex chaleur générateur comprend un boîtier constitué de deux demi-coques 1, un stator 2 agencé sous la forme soit d'un seul disque (6), deux ou trois disques annulaires (1), au moins deux rotor 4 réalisées sous forme de parallèles des disques montés sur deux arbres 5 et indépendants situés à l'écart entre les murs ou les demi-coquilles 1 et 2 du stator (6) ou entre deux disques de stator 3 (figure 1). Les disques stators et rotors sont réalisés par des trous 6. Les arbres 5 sont montés dans les demi-coques dans les unités de paliers 7 et 8 sont des composants d'étanchéité de la fourniture de liquide chauffé dans le boîtier et hors du fluide chauffé à travers le boîtier conducteur en 9 et le tuyau de décharge 10 raccordé à la conduite de chauffage et relié conduites 11. la rotation de l'arbre 5 à 12 disques indépendants reliés au moteur 13, les arbres 5 tournent l'un vers l'autre, en passant de la contre-rotation du rotor 4. les conduites d'alimentation du générateur de chaleur 9 par l'intermédiaire d'un conduit relié à une pompe de pression 14. les conduites de sortie 10 du générateur de chaleur relié par une conduite pour le vase d'expansion 15 inclus dans le conduit de chauffage.
Peut être monté sur chaque arbre 5 deux indépendants ou plusieurs rotors 4. Le nombre de disques de stator annulaires 3 2 sera déterminée en fonction de l'option sélectionnée entrelacement disques stators et rotors "stator-rotor-stator-rotor-stator, etc. "ou" rotor-stator-rotor-stator rotatif, etc. "
générateur de cavitation vortex de chaleur fonctionne comme suit
La pompe 14 injecte un fluide sous pression chauffé par l'intermédiaire de conduites d'amenée 9 dans le corps du générateur de chaleur. En passant par le disque 3 du stator 2 trous 6, le flux de liquide est divisé en une pluralité de courants. Dans la cavité entre la bague 3 et le stator 2 du disque de rotor 4 vient stade initial de la formation d'un flux de vortex liquide. Perforation du rotor agit comme un détecteur formé structure moléculaire tourbillonnaire du liquide dans l'espace entre les rotors, qui est la formation d'un champ de vortex. Voici tous les écoulements de fluide de vortex moléculaire reçoivent un fort accent. Lorsque deux vortex moléculaire flux voisins se produit «perturbation» sous la forme de libération d'énergie (propriété de cristaux liquides). Dans ce cas - l'énergie thermique.
La figure 3 montre comment la formation de "cordons de vortex" dans l'espace inter-disque. Chaque tourbillon a une vitesse autour de l'axe qui augmente de Mach 0 à tourbillonner lors du passage du centre vers la périphérie du rotor. En conséquence, le vide est formé à l'intérieur de la zone de vortex, dans lequel l'apparition de bulles de cavitation. Depuis le domaine de l'inter vortex occupe l'espace, et le champ de cavitation occupe la même zone, étant à l'intérieur du vortex. rigoureusement orienté sur la périphérie de chaque fluide de formation de vortex moléculaire sous l'influence des forces centrifuges, ce qui conduit à un dégagement de chaleur supplémentaire dans l'interaction entre les tourbillons et émergeant des «troubles». En raison de ces deux facteurs - la cavitation vortex est libéré et l'énergie thermique stockée dans un fluide à l'état latent dans les liens sous forme de intermoléculaires. La source de chaleur dans ce processus joue le rôle d'initiateur du processus.
REVENDICATIONS
Cavitation générateur de chaleur 1. vortex comprenant un logement ayant des connexions pour l'alimentation en fluide de chauffage et une sortie de fluide chauffé, situé à l'intérieur du stator de boîtier perforé et le rotor, le rotor décharge pompe d'entraînement, dans lequel les disques stators et rotors sont formés comme des perforations par des trous tandis que le stator se présente sous la forme d'un ou plusieurs disques annulaires, et le rotor se présente sous la forme de deux disques montés avec un certain jeu par rapport à l'autre, dans lequel les disques de rotor sont montés sur des arbres indépendants ayant des entraînements indépendants indépendants et tournant dans des sens opposés.
2. Le tourbillon de chaleur Kavitatsionno selon la revendication 1, caractérisé en ce que sur chaque arbre indépendant du rotor est supérieur à un.
