Fédération de Russie Patent RU2284783
MÉTHODE DE CHIRURGIE fractures médianes de traitement de l'BONE du col du fémur
Nom de l'inventeur: Dubrovin Gregory Mendelevich (RU); Kovalev Petr (RU); Elena Kovaleva (RU); Mechenkov Sergey (RU); Doroshev Michael E. (RU)
Le nom du titulaire du brevet: Kovalev Petr (RU)
Adresse de correspondance: 305041, Kursk, st. Marx, 3, KSMU, département des brevets, ZN Kupriyanova
Date de début du brevet: 09.03.2005
L'invention concerne la médecine, à savoir la traumatologie et de l'orthopédie, et peut être applicable au traitement des fractures du col du médial du fémur. Mettre en place dans la région trochantérienne du guide a parlé à la rondelle, ayant un trou central avec une vis filetée. Entrez à travers les trous autour de la périphérie de la rondelle le long des rayons courbes en forme de V à quatre hanche. Installer la rondelle sur le dessus de la machine à laver avec des rayons sans fil. Verrouillage à vis les deux rondelles avec l'autre, ouvrant ses «rayons» rayons en forme de V. Le procédé empêche la migration des rayons et le déplacement des fragments.
DESCRIPTION DE L'INVENTION
L'invention concerne la médecine, à savoir la traumatologie et de l' orthopédie, et peut être utilisé dans le traitement des fractures médianes du col du fémur.
Il existe un moyen de fixation de la fracture du fémur proximal V-spoke (Bulletin A.F.Lazarev, E.I.Solod "de la traumatologie et de l'orthopédie nommé Priorov №12004, M:. Médecine) Cette méthode est techniquement et malotravmatichen. simple, en même temps, la qualité est pas la fixation inférieure de fragments d'os ostéosynthèse méthodes classiques et la qualité du traitement les dépasse même.
Cependant, cette méthode, comme tous les (vis à ongles trilobées) classiques n'a pas la force suffisante de fixation et d'autres rayons de tension obtenus directement après la synthèse, il diminue au fil du temps en raison de l'ostéoporose établie, et donc souvent observé des rayons de migration et le décalage des fragments .
L'objet de l'invention est d'améliorer l'efficacité de la synthèse des fractures du col du fémur par médiales rigidification fixation des implants en raison de l'enregistrement de rayons doubles en forme de V dans la machine à laver, les deux moitiés sont reliées par une vis.
 |
 |
La tâche est atteint par le fait que, dans la région trochantérienne monté sur un rayon rond diamètre de la rondelle de guidage 19 mm. Au centre de la rondelle présente une ouverture circulaire avec un filetage de vis ayant un diamètre de 5,0 mm. Pour améliorer la partie filetée de la rondelle dans le milieu, il y a un afflux de forme ronde de 7 x 3 mm. Dans un cercle à la périphérie de la rondelle 8 a des trous de 2,0 mm de diamètre, qui sont situés à une distance de 7 mm par rapport au centre de la rondelle. À travers des ouvertures dans la périphérie de la rondelle le long du col du fémur 4 introduit des rayons en forme de V ayant un diamètre de 2,0 mm de longueur requise. Après l'installation des rayons dans l'os de la hanche et impaction, top rondelle rondelle spoked réglée de 19 mm de diamètre et de 2,0 mm d'épaisseur avec un diamètre de vis dévissée de trou central de 5,0 mm. diamètre de vis de 5,0 mm et une longueur de 10,0 mm, les deux rondelles sont fixées les unes aux autres, tout en déplaçant ses aiguilles en forme de V dans leur pliage. Après cette compression crée une tension supplémentaire des rayons, ce qui améliore la résistance de la fixation de fragments d'os.
Description de l'invention illustrée par les figures:

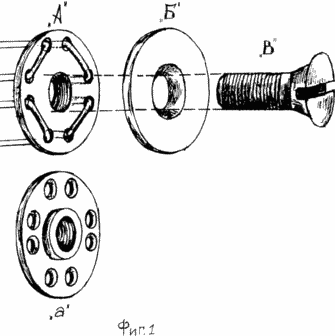

1 - la rondelle avec une vis de blocage;
«A» - une rondelle à rayons;
"A" - une rondelle à rayons (vue arrière);
"B" - la plaque de pression;
"B" - vis;

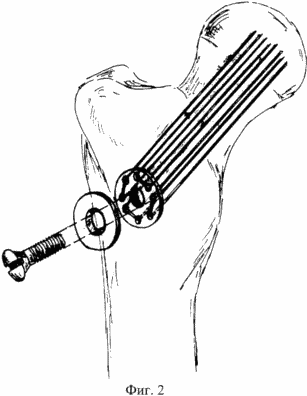

2 - Vue générale de la fixation de l'implant.
La méthode est la suivante.
Sous anesthésie générale produit réduction aseptique fermé des fragments d'os du cou fémoral avec pré-fixation d'aiguilles sous contrôle fluoroscopique. incision de la peau est faite et le tissu sous-cutané sur la surface externe dans la région trochantérienne du fémur 5 cm de long (figure 2). Couches exposées région trochantérienne du fémur. Sous guidage fluoroscopique en utilisant la tige de guidage est déterminée par la profondeur d'insertion des implants ont parlé dans la région du cou et de la tête du fémur proximal. Après que la rondelle de guidage est installé parle "a" avec des trous en forme de V rayons incurvés. Diamètre de perçage 2,0 mm alternativement à travers les trous des rondelles perforé 8 canaux dans la zone corticale du fémur trochantérienne dans des endroits administration prévue a parlé des implants. hip aval monté rayons en forme de V, en impaction. Ensuite, en utilisant la vis "en" appuyant sur plaque fixe "b" pour la rondelle "a" avec des rayons (1) Lors du serrage des vis il y a une tension du système mutuel "implant-os» en raison de «» rayons en forme de V-ray distension, ce qui augmente considérablement la rigidité de la fixation. effet destructeur totale de l'implant sur l'os de la tête fémorale et du cou en même temps minimum.
Ensuite, la plaie est suturée en couches. Après l'opération, la hanche mouvements actifs communs produits sans charge sur la jambe pour 6-7 mois. immobilisation supplémentaire de l'articulation touchée est effectuée.
Exemple clinique.
Patient M., né en 1959, a été admis dans un service hospitalier des urgences Kursk ferroviaire 01.02.05. Antécédents médicaux №94-2. Diagnostic: Fermé le cou sous-capitale fracture du fémur gauche avec déplacement.
Après les examens cliniques et radiologiques générales effectuées 02.02.05 reposition fermée de fragments d'os fixation avec un système vis-branches de la méthode décrite. immobilisation postopératoire n'a pas été appliquée.
Ainsi, l'ensemble des tâches est obtenue par l'entremise de la région du col du fémur fracture de quatre rayons incurvés en forme de V de 2,0 mm de la surface extérieure du sous-trochantérienne avec des rayons de fixation subséquentes deux rondelles, vis fixées l'une à l'autre.
REVENDICATIONS
Procédé de traitement chirurgical de la fracture du col du fémur médian, qui comprend l'installation de rayons incurvés en forme de V, caractérisé en ce qu 'est installé dans la région trochantérienne de guidage de la rondelle de rayon ayant un trou central avec une vis filetée à travers des trous circonférentiellement rondelle est administré pendant la hanche quatre rayons courbes en forme de V, a parlé sur la rondelle avec la rondelle sans fil, les deux vis de blocage des rondelles avec l'autre, ouvrant ses «rayons» rayons en forme de V.
Version imprimable
Date de publication 06.01.2007gg
