section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)
invention
Fédération de Russie Patent RU2121484

MODIFIER RÉCUPÉRATION DE CAOUTCHOUC DÉCHETS

MODIFIER RÉCUPÉRATION DE CAOUTCHOUC DÉCHETS

Nom de l'inventeur:. Galanov OP; Davudov GD. Matuku YA. VA Yarygin
Le nom du titulaire du brevet: Galanov Oleg
Adresse de correspondance:
Date de début du brevet: 10.09.1996

modificateur du type caoutchouc des déchets de régénération comprend carbochain système de durcissement de caoutchouc de sulfénamide, l'oxyde de zinc, l'acide stéarique et de la colophane mélange thiazole, et le peroxyde organique. Thiazole et le peroxyde organique dans le mélange pris dans un rapport en poids (0,3 à 1,0): (1,0 à 0,3). composants de modification contenues dans le rapport suivant, parties en masse de caoutchouc: 100 système de durcissement 14-27, un mélange de thiazole avec un peroxyde organique, 15 - 30. Modificateur vous permet de recycler les déchets de caoutchouc.. On peut faire varier les déchets dans la composition. Obtenu en utilisant le modificateur régénéré utilisé indépendamment comme un composé de caoutchouc des produits de base. Régénérées et utilisé comme additif pour des mélanges de caoutchouc frais.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de la régénération de déchets de caoutchouc produites lors de la fabrication de produits en caoutchouc, chaussures en caoutchouc, les pneus, mais aussi dans le traitement des pneus usagés et d'autres produits en caoutchouc, obsolètes, notamment aux substances modifiant, provoquant la destruction des compositions vulcanisées .

Procédé de régénération de caoutchouc implique l'utilisation de différentes méthodes ou des substances qui conduisent à sa destruction, en particulier, à cet effet, les modificateurs chimiques sont utilisés.

En raison de la RDA N brevet 209 593 , il est connu un impact sur la poudrette de caoutchouc avec le plastifiant à la composition peptisant 130-200 ° C dans une atmosphère de gaz saturé d'oxygène.

Connue et le traitement des petits morceaux de caoutchouc époxydé et / ou une phase liquide polymère hydroxylé de diène (demande de brevet japonais 1-22962 N, Cl. C 08 L 75/04).

Selon le témoignage des inventions de l'auteur sont connus et d'autres additifs chimiques, des modificateurs, tels que la N-tsiklogeksiltioftalimid (URSS AS N 711057, cl. C 08 L 9/00), ou d'une solution de 50% dans l'huile de broche disulfidizooktilfenola (l'Union soviétique, et. a. N 1016202, cl. Bed and 29 H 19/00), ou un mélange de soufre et N-cyclohexyl-2- benztiazolilsulfenamidom (URSS N 1678819, cl. J 11/28 C 08) .

Parmi d'autres modificateurs connus de cette destination la plus proche dans la composition et les fonctions devraient être considérées comme un prototype accepté régénération modificateur de "Songs for reclaim" certificat d'auteur URSS N 1620454, cl. C 08 J 4/11 (la composition complète d'un agent de modification est indiquée dans le tableau 6, l'exemple 46).

Et cette invention et tous précédemment résolus un problème - peut disposer de l'industrie du caoutchouc tonnage des déchets par l'utilisation de divers modificateurs chimiques.

Le but de la solution technique proposée est la même - le recyclage des déchets de caoutchouc en élargissant la gamme de modificateurs.

Ce but est atteint en ce que le caoutchouc modificateur de déchets de régénération, comprenant thiazol administré système de vulcanisation du caoutchouc en plus carbochain constitué d'un sulfénamide, l'oxyde de zinc, l'acide stéarique et de la colophane, et le peroxyde organique et le thiazole, et un peroxyde organique dans un rapport en poids de (0 3 - 1): (1 - 0,3) au rapport suivant des composants, des pièces de masse.:

caoutchouc Carbochain - 100

Ledit système de traitement - 14-27

Un mélange de thiazole et de peroxyde organique dans ledit rapport - 15 - 30

Pour prouver les différences significatives de la solution technique revendiquée à la célèbre citation du raisonnement suivant:

utiliser en tant que modificateur de la composition de régénération des déchets de caoutchouc a proposé des substances qualitatives et quantitatives composition on ne connaît pas d'autres décisions techniques,

l'introduction de l'agent modificateur sur la base de divers caoutchoucs en tant que principe actif, les mélanges synergiques de "-thiazole-peroxyde organique" dans le montant demandé et le rapport du modificateur peut être utilisé à diverses compositions de caoutchouc des déchets de régénération; Ce processus est apparemment dû à sélective effet destructif sur un système très réactif d'une couche de granulés de caoutchouc vulcanisé surface transversale du soufre.

La composition et les propriétés du modificateur revendiqué ont été élaborés précédemment, et un critère d 'essai pour le complexe de modificateur servirent leurs propriétés à la valeur optimale (pour les compositions à base de HK), mais cette valeur était caractéristiques décisives de résistance.

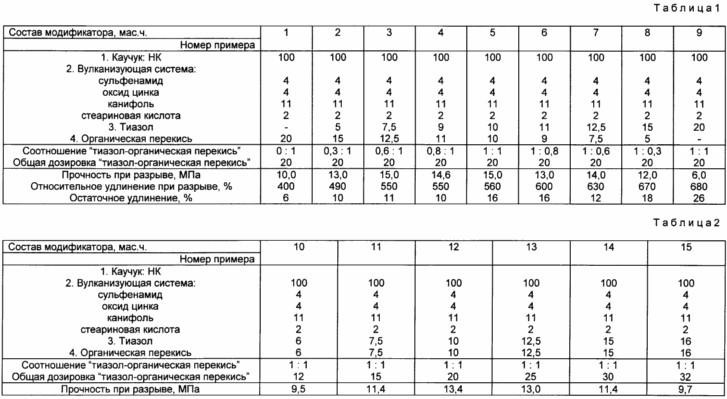

Les résultats de ce test sont présentés dans les tableaux 1 et 2, où le tableau 1 montre les essais du taux de substance active "du peroxyde d'-thiazole-organique" à la dose totale constante (20 parties) dans l'inoculant.

Tableau 2 - développement de la dose totale de mélanges synergiques "-thiazole-peroxyde organique" eux à rapport constant (1: 1) dans le modificateur.

D'après les données ci-dessus montrent que les caractéristiques de résistance satisfaisantes ont été obtenues uniquement dans le cas d'une action combinée du mélange "-thiazole-peroxyde organique» (tableau 1, les Exemples 2-8), et présente une tendance à la détérioration des propriétés pendant une opération de séparation de chaque composant de la composition synergique (Tableau 1, les exemples 1 et 9).

Les résultats présentés dans le tableau 2 indiquent qu'une valeur d'indicateur de résistance satisfaisante correspond à la composition de modification, dans laquelle le mélange synergique est présent en une quantité comprise entre 15 et 30 en poids. h. (Exemples 11-14).

De même, il a été déterminé et la possibilité d'utiliser d'autres (à l'exception HK) modificateur de caoutchouc carbochain dans une recette optimale (tableau 3); diminuer la valeur des paramètres de résistance pour la composition d'un modificateur à base de caoutchouc nitrile (exemple 17) est expliquée par la nature du caoutchouc, qui est un mélange dans un état non chargé, caractérisé par les caractéristiques de faible résistance, et leur objectif principal - d'utiliser des produits maslobenzoynostoykih.

Depuis le modificateur contient dans sa structure se dégrade agents suffisamment solides (par exemple, le peroxyde organique), le procédé de fabrication d'exigences particulières - à l'ordre (séquence) et introduire les composants à la durée de traitement des équipements de mélange. Les auteurs suggèrent que le procédé de fabrication d'un modificateur peut faire l'objet d'une application séparée, de sorte que les données relatives à ce processus sont fournis en termes généraux.

La production est effectuée sur la modification de l'industrie du caoutchouc équipement standard, et l'introduction des composants se déroule selon le régime suivant:

caoutchouc Carbochain - 0 min

système de Cure - 5ème min

Un mélange de peroxydes organiques thiazole et - 8 minutes

Déchargement modificateur - à la 10e minute

Sur la base du fait que l'objectif du modificateur - son utilisation pour la récupération de déchets de caoutchouc, de ses propriétés ont été étudiées dans un essai de régénérat obtenu par mélange avec la modification de la poudrette de caoutchouc selon (poudrette dans ce cas peut être l'un quelconque selon la composition qualitative, d'une dispersion allant jusqu'à 6 mm).

Régénérées a été faite en mélangeant tous les composants dans un appareil de mélange standard sur les régimes technologiques existants.

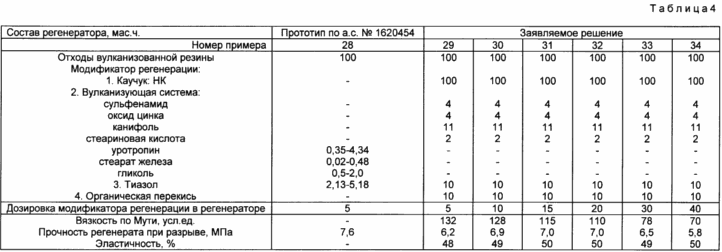

Les exemples présentés dans le tableau 4 illustrent la structure et les principales propriétés physico-mécaniques du régénérés (optimale) contenant la poudrette de caoutchouc selon l'invention et le modificateur. Ces exemples montrent que l'introduction du modificateur récupéré en une quantité de 5 à 40 parties en poids ne laisse pratiquement stable régénérer les propriétés de base, cependant, la posologie préférée est de 5-20 en poids. h. (Exemples 29-32) pour des raisons économiques.

En outre, le tableau 4 démontrent l'utilisation des, ces positions obtenues récupéré comme une composition séparée, par exemple comme couverture pour les passages à niveau, sous-rail tampons, plaques, tapis etc. produit.

Il est également possible de régénérer l'introduction du modificateur revendiqué et les (fraîche) des composés de caoutchouc nouvellement produites.

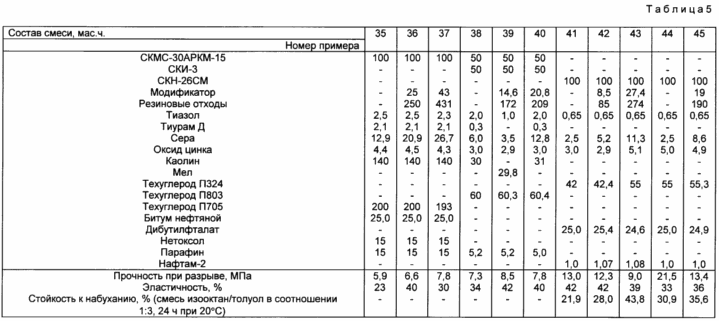

Ainsi, le tableau 5 montre que l'utilisation de mélanges à usage général même de grandes quantités de granulés de caoutchouc (en présence de l'agent modificateur de l'invention), non seulement ne dégrade pas les caractéristiques de résistance des mélanges, mais augmente encore sensiblement les (exemples 36, 37, 39, 40); ce qui concerne les mélanges à base de caoutchouc nitrile qui est de déterminer la possibilité de leur utilisation pour la destination des produits en caoutchouc maslobenzostojky où la principale caractéristique est la résistance à l'indice de gonflement, les données des exemples 41-45, la valeur de cette caractéristique est améliorée, même lors de l'utilisation de démontrer significative des quantités de déchets de caoutchouc à usage général (à savoir, non pas sur la base de caoutchoucs polaires).

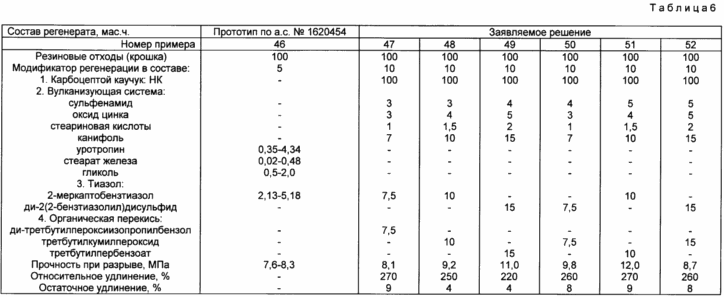

Résumant les résultats des travaux avec le modificateur, présente (en comparaison avec le prototype), complète sa composition montrée dans la régénération d'essai contenant le modificateur (par exemple, sur la base HK) et des déchets de caoutchouc vulcanisé (tableau 6, Exemples 46-52).

Les données obtenues démontrent opérabilité revendiqué modificateur dans la gamme complète de sa composition.

Sur la base de tout ce qui précède, nous pouvons tirer les conclusions suivantes au sujet de la régénération de modificateur revendiqué et ses avantages par rapport à la connue:

proposée modificateur On ne sait pas à partir des solutions de l'art antérieur et peuvent être utilisés dans la fabrication de caoutchouc récupéré de déchets vulcanisé d'une composition;

dévulcanisation efficace (régénération) des déchets de caoutchouc vulcanisé, se produit en raison de la présence du modificateur dans la régénération du principe actif - un mélange synergique de "peroxyde d'-thiazole-organique" dans le rapport et la quantité proposée

ReClaim obtenu en utilisant le modificateur de l'invention peut être utilisé seul comme un mélange de caoutchouc des produits de base ou comme additif pour des mélanges de caoutchouc frais

régénérer le processus de fabrication, comprenant le modificateur inventive a lieu à la température ambiante sans pression en utilisant un équipement standard pour la production de mélanges de caoutchouc

la création inventive régénération modificateur élargit la gamme de produits connus de cette destination,

l'utilisation du modificateur revendiqué permet d'utiliser et d'employer une variété de composition formée dans divers domaines du caoutchouc vulcanisé de tonnage de déchets de l'industrie du polymère, ce qui est très important pour des raisons environnementales.

REVENDICATIONS

La régénération de déchets de caoutchouc modificateur comprenant le thiazole, dans lequel le modificateur comprend en outre un système en caoutchouc à chaîne carbonée de durcissement constitué d'un sulfénamide, l'oxyde de zinc, l'acide stéarique et de la colophane, et le peroxyde organique, le peroxyde organique et le thiazole pris dans un rapport pondéral (0,3 - 1,0): (1,0 - 0,3) dans les proportions suivantes, parties en masse:.

caoutchouc Carbochain - 100

Ledit système de traitement - 14-27

Un mélange de thiazole et de peroxyde organique dans ledit rapport - 15 - 30E

Version imprimable
Date de publication 20.02.2007gg
