invention
Fédération de Russie Patent RU2042302
RÉACTEUR Microbiological POUR LE TRAITEMENT DES DÉCHETS ORGANIQUE
Nom de l'inventeur:. Pimenov BI; Pivikova IB
Le nom du titulaire du brevet: Pivikova Irina
Adresse de correspondance:
Date de début du brevet: 28.01.1993
Ispolzovnie: dans l'agriculture. La chambre de réacteur selon l'invention comprend une fermentation avec bouchon cylindrique flottante comportant une porte d'entrée étanche à l'air est installé sur l'axe de la chambre avec un dispositif de mélange des tiges, ce qui est réalisé sous forme télescopiquement tuyaux raccordés. Les tiges sont disposées en rangées et ont une longueur décroissante vers le bas par rapport à la chambre de 0,8 à 0,5 rayon. Le bouchon flottant est situé sur les rails verticaux sur ressort des douilles. L'entraînement pour la rotation du dispositif d'agitation est une centrale éolienne installée sur le bouchon flottant avec un générateur électrique.
DESCRIPTION DE L'INVENTION
L'invention concerne l' agriculture, à savoir, aux installations pour la fermentation des déchets organiques, et peut être utilisé pour les engrais et les gaz combustibles.
réacteurs connus pour le traitement microbiologique des déchets organiques comprenant un couvercle de la chambre de fermentation technologique buses, roues et arbre de transmission [1]
L'effet le plus proche de l'essence technique proposée et réalisable est un réacteur microbiologique pour le traitement des déchets organiques, comprenant une chambre de fermentation cylindrique disposé à l'intérieur et associé à un moyen de rotation dans un plan horizontal autour d'un axe d'agitateur vertical du dispositif de caméra, réalisé sous la forme d'un élément cylindrique avec un jeu de lames, disposés en rangées, le dispositif d'alimentation du réacteur à partir de déchets organiques et de décharge fermentée flottante buses de masse et de sortie de gaz avec le biogaz de capitalisation et de la régulation de la pression du gaz signifie sous le bouchon [2]
L'inconvénient de ce réacteur est la nécessité d'utiliser des moteurs électriques et l'entraînement pour faire tourner le dispositif de mélange. En outre, dans un réacteur sous pression pour produire du gaz produit bouchon constitué d'un métal résistant à la corrosion flottante massive.
Le réacteur proposé, ces inconvénients sont exclus.
Ceci est réalisé par le fait que dans le réacteur microbiologique connu pour le traitement des déchets organiques, comprenant une chambre de fermentation cylindrique disposé à l'intérieur et associé à des moyens de rotation dans un plan horizontal autour d'un axe d'agitateur vertical du dispositif de caméra, réalisé sous la forme d'un élément cylindrique avec un jeu de lames situées en série dans celui-ci , un dispositif d'alimentation dans le réacteur à partir de déchets organiques et d'évacuation de la masse fermentée et flottant bouchon de gaz avec la sortie de buse de biogaz, et des moyens de régulation de la pression du gaz sous la hotte, la pression du gaz des moyens de réglage est réalisé sous la forme montée sur les parois de la chambre de guidage vertical des douilles de ressort pour coopérer avec la surface latérale chapeau de gaz lors de son déplacement dans le plan vertical, et comme placé sur le couvercle du chapeau de gaz signifie de rotation du dispositif d'agitation, dont les lames sont faites sous la forme de barres fixées à l'élément cylindrique à angle droit à son axe, les tiges de chaque rangée sont faites, longueur décroissante dans la direction de la partie de chambre inférieure et 0,8-0,5 du rayon de ladite chambre, et un élément cylindrique comprend un tube télescopiquement interconnectées.
En outre, le dispositif d'agitation des moyens de rotation est une installation d'énergie éolienne, et le moteur et un arbre de générateur est relié par une installation d'énergie éolienne de l'arbre d'accouplement et l'élément cylindrique.
En outre, l'élément cylindrique est monté dans le couvercle en scellant le bouchon qui est adapté magnitozhidkostnym.
En outre, un dispositif d'alimentation des déchets organiques dans un réacteur réalisé sous la forme d'une serrure d'amorçage étanche, située sur le couvercle du bouchon de gaz.

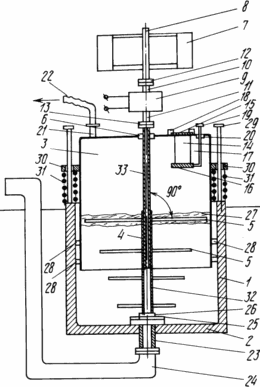

Le dessin montre un schéma d'un réacteur pour le traitement microbiologique de déchets organiques.
 |
Le réacteur 1 comprend une chambre de fermentation cylindrique avec un fond 2 et une calotte de gaz flottant 3 monté sur l'axe vertical du dispositif de mélange cylindrique de la chambre 1, formé comme un élément cylindrique 4 attaché à un ensemble d'ailettes en forme de tiges 5. Les barres 5 sont fixées sur les rangées d'éléments cylindriques 4 perpendiculairement à son axe, et ont une longueur décroissante en direction du fond 2 par rapport au rayon de la chambre de 0,8-0,5. L'élément cylindrique 4 est scellé en place de son passage à travers le flottant bouchon 3 magnitozhidkostnym bouchon 6. étanchéité vent installation d'énergie flottante 3 monté avec des lames 7 monté verticalement sur l'arbre 8 servant de commande pour faire tourner l'élément cylindrique 4 et 5. Fixation installation d'énergie éolienne de la tige 7 sur le bouchon flottant en 3 ferme métallique (non représenté). Sur l'arbre 7 8 centrale éolienne de puissance moteur-générateur 9 est installé, qui est réversible, à savoir Générateur de puissance peut fonctionner à la rotation des turbines éoliennes ou un moteur électrique 7 à l'application d'énergie provenant d'une source d'alimentation externe (non représentée). Le moteur-générateur 9 comporte un arbre débouchant sur ses deux faces: l'arbre 10, orienté dans le sens de la 8 7 installation d'énergie éolienne de l'arbre, et l'arbre 11, orienté dans la direction de l'élément cylindrique 4 et une tige 5 de la chambre cylindrique 1 de la fermentation. |
Val 8 Installation d'alimentation 7 du vent et de l'arbre 10 du moteur-générateur 9 sont reliés au raccord 12. L'élément cylindrique 4 et une tige 5 de la chambre de fermentation cylindrique 1 et l'arbre 11 du moteur-générateur 9 sont reliés au raccord 13.
Au sommet de la capsule flottante 3 est monté chaussure étanche à l'air de la passerelle 14, 15 ayant une écoutilles extérieure et intérieure 16 et 17. L'enveloppe extérieure 15 est scellée trappe de serrage rapide 18. La trappe intérieure 16, l'intérieur de la chambre cylindrique 1 de la fermentation, ouvert et scellé la tige 19 en passant par flottant bouchon 3 joint ferrofluide 20 pour un mouvement axial et de rotation.
Sur le chapeau flottant 3 monté couplage de processus 21 avec un tube flexible 22 pour l'élimination des biogaz. Le fond 2 est muni d'un tuyau 23 décharge de la masse fermentée reliée à la conduite 24. Au-dessus de la buse 23 installé sur le fond 2 grille grossière 25 pour la détention de gros déchets fermentés, qui contient un élément support cylindrique 26 Avril.
La masse de fermentation de fermentation dans la chambre cylindrique 1, forme une croûte dense 27 sur sa surface.
couvercle 3 Flottant aux points de contact avec la surface intérieure de la chambre 1 est prévu cylindriques joints de fermentation 28. Fin de la fermentation de la chambre cylindrique 1 sont installés guide vertical 29 relié avec les manchons 30 bouchon 3. flottantes Pour réduire ou régulation de la pression du réacteur de biogaz sur les guides verticaux 29 à ressort monté 31, le bouchon flottant qui est supporté à ses trois bagues 30. ressorts 31 sont munies d'un dispositif de réglage en longueur (non représenté).
L'élément cylindrique 4 est réalisé sous la forme de tubes reliés entre eux de manière télescopique externe: 32 et interne 33 reliées entre elles par une vis (non représentée).
RÉACTEUR Microbiological FONCTIONNE COMME SUIT
Pour le remplissage initial du réacteur est ouvert et les extérieurs 15 16 trappes internes scellée démarrer la passerelle 14. Dans ce cas, la porte intérieure ouverte, en abaissant et en tournant la tige 19 avec la trappe ouvrir le coffre 16. Une passerelle 14 sur son corps chargé de la chambre cylindrique 17 1 fermentation de déchets organiques au niveau de ne dépassant pas ses bords.
Pendant la charge du réacteur capuchon 3 avec des douilles 30 sur des guides verticaux 29 et le joint 6 sur l'élément cylindrique 4 flottant sont en position basse, parce qu'il n'y a pas de pression de gaz. L'élément cylindrique 4 est alors dans la position repliée et le tube intérieur 33 est poussé dans le tube extérieur 32. Les ressorts 31 et se trouvent dans la position comprimée.
Après le réacteur a fini de charger le port de charge 14 est fermé et scellé, la trappe extérieure a été scellée 15 clips à dégagement rapide 18 et porte intérieure 16 est fermée en tournant et en soulevant la tige 19.
8 vent arbre d'installation d'alimentation 7 et l'arbre 10 du moteur-générateur 9 couplé embrayage 12, et un élément cylindrique 4 avec les broches 5 et 9 de l'arbre de générateur 11 relie le raccord 13.
Sous l'influence des lames de flux d'air vent installation d'énergie 7 commencent à tourner les cylindriques élément 4 tiges co 5. Le mélange fermenté est agité, et le processus se poursuit en continu. Le biogaz est produit en même temps crée une pression sous le chapeau flottant 3. La pression du gaz est contrôlé en changeant la longueur du ressort 31. Sous l'influence du bouchon de pression de gaz flottant monte, glissant ses manches 30 le long du guide vertical 29. En même temps, l'élément cylindrique 4 est détendu et le tube intérieur 33 sort le tube extérieur 32, tout en restant en prise avec lui à travers la fente.
Le biogaz sous pression à travers le tuyau 21 dans le chapeau flottant 3 le long du tube flexible 22 fournie aux consommateurs.
La masse fermentée avec une accumulation à travers le tuyau 23 dans le fond 2 et la pression est enlevée du réacteur par la ligne 24 et utilisé comme engrais. grille grossière sur le fond des 2 grands retards de particules non traitées à leur décomposition complète.
Comme la distance de la masse fermentée réacteur est chargé sans arrêter les portions neuves sans décompression et la perte de biogaz accumulées. A cet effet, la trappe extérieure 15 Boot passerelle 14 ouvre et charge le boîtier 17, une nouvelle partie des déchets organiques. Ensuite, la trappe extérieure 15 est fermé et scellé avec dégagement rapide des clips 18. Par la suite, en abaissant et en tournant la tige 19 ouvre la porte intérieure 16 et charger une nouvelle partie des déchets du réacteur. Ensuite, la porte intérieure 16 est fermée et scellée.
Le procédé dans le réacteur peut être réalisée de façon continue.
REVENDICATIONS
1. RÉACTEUR Microbiological DE TRAITEMENT DES DÉCHETS ORGANIQUE contenant chambre cylindrique de fermentation disposée à l'intérieur et associé à des moyens de rotation dans un plan horizontal autour de l'axe vertical de la chambre, un dispositif d'agitation, réalisé sous la forme d'un élément cylindrique avec un ensemble de lames disposées sur celui-ci en rangées, le dispositif d'alimentation en réacteur à partir des déchets organiques et décharger les masses fermentées chapeau de gaz avec la sortie de la buse de biogaz flottants et des moyens de régulation de pression de gaz sous le capot, caractérisé en ce que les moyens de contrôle de pression de gaz est un montés sur les parois de la chambre du guide vertical avec des douilles de ressort pour l'interaction avec la surface latérale du gaz le bouchon comme il se déplace dans un plan vertical, et comme placé sur le couvercle du chapeau de gaz signifie de rotation du dispositif d'agitation, dont les lames sont faites sous la forme de barres fixées à l'élément cylindrique à angle droit à son axe, les tiges de chaque série sont faites de long, décroissante direction et la chambre inférieure partie 0,8 0,5 rayon de la chambre, et l'élément cylindrique comprend un ensemble télescopiquement interconnecté de tubes.
2. Réacteur selon la revendication 1, caractérisé en ce que le dispositif d'agitation des moyens de rotation est une installation d'énergie éolienne et l'arbre du moteur-générateur est relié par l'intermédiaire d'une installation d'énergie éolienne de l'arbre d'accouplement et l'élément cylindrique.
3. Le réacteur de la revendication. 1 et 2, caractérisé en ce que l'élément cylindrique est monté dans le capuchon de couverture au moyen d'un joint d'étanchéité qui maintient magnitozhidkostnym.
4. Réacteur selon la revendication. 1, caractérisé en ce que le dispositif d'alimentation en déchets organiques dans un réacteur réalisé sous la forme d'une passerelle d'amorçage étanche située dans le couvercle du capuchon de gaz.
