Fédération de Russie Patent RU2051171

LINE POUR HUILE DE BOUE DE CAFÉ ET DECHETS DE CAFÉ

LINE POUR HUILE DE BOUE DE CAFÉ ET DECHETS DE CAFÉ

Nom de l'inventeur: Sobolev Andrey Ivanovich; Kuznetsov Dmitry Ivanovich; Ivanov Victor E.
Le nom du titulaire du brevet: Sobolev Andrey Ivanovich; Kuznetsov Dmitry Ivanovich; Ivanov Victor E.
Adresse de correspondance:
Date de début du brevet: 17.03.1993

Utilisation: production de pétrole et de matières grasses, en particulier, la préparation de l'huile de café. Essence: La ligne pour obtenir du café du café boues de pétrole et la production de déchets de café contient deux montage monté successivement d'une performance similaire pour le traitement et l'extraction de l'alcool brut avec un solvant hydrocarboné. Chacune des unités comprend un extracteur à contre-vis horizontale, une collection de l'extrait, filtre, centrifugeuse, tambour et ventilé condenseur de vapeur non chauffé, et entre les premier et second tambours ventilés extracteur monté concasseur à marteaux ou type de disque. La ligne fournit les conditions pour l'extraction complète de l'huile en saturant l'alcool brut et le retrait de l'extrait aromatique contenant kofeol avant l'extraction principale.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à l'extraction des huiles végétales, en particulier à l' équipement pour l' extraction d'huile de café à partir de la bouillie de café et de déchets de café.

Il y a des lignes pour la production d'huiles végétales contenant des extracteurs, collecteurs miscella, des filtres, des équipements pour le décapage du solvant du miscella et repas [1,2]

Le plus proche de la ligne proposée est d'obtenir une huile végétale contenant un extracteur à contre-courant horizontal, une collection de miscella, filtre, pré-assemblage et l'évaporation finale du miscella distillation dans une unité film d'évaporation et séchage de repas, solvant condenseur de vapeur, des pompes et des pipelines [2]

Dans cette ligne d'extraction à plusieurs étages est un type de solvant qui ne fournit pas de pétrole à extraire des matières premières comme le café ou les déchets de boues de réception du café. En effet, les conditions de solvant à la pénétration de l'huile, le café contenu dans les cellules peuvent être créées seulement après réaction préalable avec un alcool et de l'eau. L'eau favorise le gonflement des cellules et l'augmentation de la capacité d'un solvant alcoolique et d'un alcool est nécessaire pour extraire les composés aromatiques et autres matières extractibles à être présents dans une huile de café pur indésirable. S'il y a un prétraitement de la matière première humide à l'aide d'un alcool très concentré, la poudre de matière première nécessite l'utilisation d'une solution alcoolique aqueuse.

Par conséquent, un objet de l'invention est de permettre l'extraction complète de l'huile de café. Le résultat technique qui permet de résoudre ce problème, la saturation de l'alcool de matière première et d'eau, le cas échéant, l'élimination de l'extrait aromatique avant l'extraction principale.

Pour atteindre ce résultat technique dans la ligne de l'huile comprenant horizontale extracteur collection à contre-courant miscella filtrage préliminaire unité d'évaporation et des micelles de distillation finale du film, une unité de séparation de solvant et de la farine, le condenseur de la vapeur de solvant, des pompes et des conduites, sert de contre-courant horizontal extracteur utiliser un extracteur à vis pour le traitement très volatil solvant hydrocarbure et solvant unité de séparation et de la farine séchée pour faire de la centrifugeuse et tambour non chauffé ventilé avec un ventilateur, une collection de miscella, filtre, tambour d'air et la vapeur d'un condenseur, d'une exécution de base similaire et servant à pré-traitement de l'alcool brut ou sa solution aqueuse, et entre le tambour ventilé majeur extracteur supplémentaire et sur la ligne de leurs postes pour installer le marteau concasseur ou le type de disque pour des grains de résidu après le traitement de l'alcool.

Le prétraitement de l'alcool brut ou de sa solution aqueuse (concentration d'alcool est choisie en fonction de la matière première à l'humidité initiale) permet les conditions de l'huile avec un solvant hydrocarbure volatil extraction efficace, en particulier l'hexane; extrait hydroalcoolique ainsi obtenu contenant kofeol peut être utilisé dans l'industrie du vin et de la confiserie, par exemple dans la production de liqueurs. Utiliser pour le traitement de l'alcool, ainsi que pour le traitement hexane vis essoreuses de scène unique fournit contre l'interaction avec les matières extractibles le plus approprié dans ce cas. Le tambour ventilé avec un petit vide et la température naturelle du résidu après traitement à l'alcool, pressé dans une centrifugeuse, l'humidité est éliminée par distillation à partir des vapeurs d'alcool, mais une partie de celui-ci est retenu dans la matière traitée avec de l'hexane. Ceci est nécessaire afin de pénétrer dans l'hexane cellulaire et «marché» à la graisse contenue dans la cellule, ce qui augmente l'efficacité de l'extraction.

L'utilisation du même tambour pour le traitement de résidu minéral, après extraction à l'hexane et évite le chauffage à haute température facilement volatil et chasser le solvant. Le miscella d'hexane est évaporé dans une première étape dans un dispositif tubulaire, et le second sur un évaporateur à film rotatif.

LINE POUR HUILE DE BOUE DE CAFÉ ET DECHETS DE CAFÉ

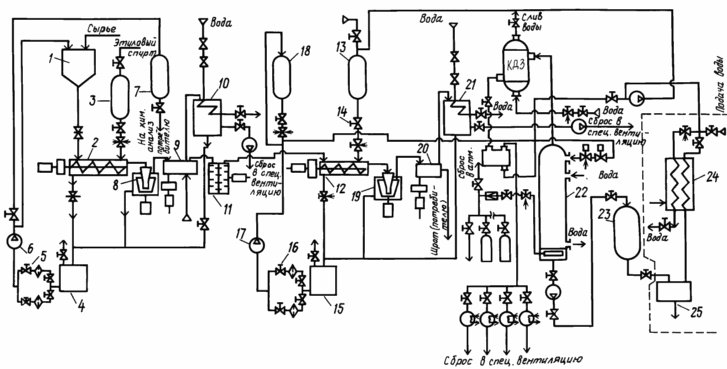

Le dessin montre la ligne proposée. Il contient une trémie de stockage 1 pour les matières premières, à contre-courant horizontal extracteur à deux vis 2, le récipient 3 pour l'alcool, une collection de 4, une pompe 5, un filtre 6, un réservoir de retenue 7 pour extraire l'eau-alcool, centrifugeuse 8, tambour ventilé non chauffé 9, un condensateur 10 pour les vapeurs moulin à l'alcool 11 marteau ou de type de disque extracteur 12, même sur la structure d'extraction 2, capacité 13 à l'hexane ou un autre legkoletucheuglevodorodnogo pompe à solvant 14, une collection de 15 miscella, la pompe 16, le filtre 17, réservoir collecteur 18 pour le miscella, une centrifugeuse 19, ventilée tambour 20 21 hexane condenseur de vapeur, un décapant tubulaire 22, récipient intermédiaire 23, un évaporateur à film mince 24 au condenseur 25.

LINE FONCTIONNE COMME SUIT

les matières premières de café de la trémie de stockage 1 est fourni à l'extracteur 2, qui sert d'alcool ou de sa solution aqueuse dans le récipient 3. La contre-réaction d'un extrait hydroalcoolique obtenu circule dans le collecteur 4, 5 de la pompe à travers le filtre 6, il est enlevé à un réservoir de stockage 7 pour l'expédition consommateurs. La matière de déchets est introduite dans une centrifugeuse à 8, où est pressée. La phase liquide et des feuilles dans le collecteur 4, et un tambour solide 9 muni d'un ventilateur (non représenté sur le dessin). Le dénudé à l'aération des vapeurs d'alcool et d'eau sont condensés dans le condenseur 10 et est retourné sous forme liquide dans la collection 4. Solides du tambour 9 est donnée au moulin 11, où il est divisé en miettes. Carbonisation est introduit dans un extracteur 12, avec l'hexane à partir du réservoir d'alimentation 13 est pompé par la pompe 14 écoule dans une collection hexane miscella 15 et la pompe 16 à travers le filtre 17 est fourni au réservoir collecteur 18. Schroth passe au-dessus de traitement semblable au tambour de centrifugeuse 19 et de la vapeur 20. Les condensats de le condensateur 21 est retourné à la collection 15, ainsi que la phase liquide provenant de la centrifugeuse 19. les solides à partir du tambour 20 est déterminé et est utilisé pour la préparation d'aliments pour animaux. Miscella passe à travers la colonne d'extraction tubulaire 22 où il est éliminé par distillation d'environ 90% d'hexane dans un film mince, et à travers le réservoir intermédiaire 23 dans le film 24 à une distillation finale de l'évaporateur rotatif.

Ainsi, dans la ligne proposée obtenu l'huile de café naturel, presque libre à partir d'une fraction kofeolya aromatique, tandis que dans les installations connues, il est pratiquement impossible de séparer.

REVENDICATIONS

LIGNE DE PRODUCTION D'HUILE DE CAFÉ BOUE ET DÉCHETS PRODUITS COFFEE comprenant l'unité contre extracteur collection filtre miscella d'évaporation préliminaire horizontale et finale miscella de distillation dans un film, l'unité solvant de séparation et de la farine sèche, le condenseur des vapeurs de solvants, des pompes et des conduites, dans lequel que comme un extracteur à contre-courant horizontal utilisé vis extracteur pour le traitement des matières premières avec un solvant hydrocarbure volatil et de solvant unité de séparation et de la farine séchée consiste en une centrifugeuse et tambour non chauffé ventilé avec un ventilateur, et la ligne est équipée d'extracteur supplémentaire, une collection de l'extrait, filtre centrifuge, tambour ventilé et d'un condenseur vapeur ayant une performance de base similaire des employés et des matières premières pour le pré-traitement avec de l'alcool ou une solution aqueuse, et entre le tambour ventilé majeur extracteur supplémentaire et sur la ligne de leurs postes installés marteau concasseur ou le type de disque pour des grains de résidu après le traitement de l'alcool.

Version imprimable
Date de publication 20.02.2007gg
