invention
Fédération de Russie Patent RU2232348
INSTALLATION POUR LE TRAITEMENT THERMIQUE DES DÉCHETS SOLIDES
Nom de l'inventeur: Safin RG (RU); Bashkirov VN (RU); UN Grachev (RU); Nelyubin AA (RU); Mavleeva DA (RU); Miftahova NS (RU); Voronin EK (RU); Okishev OI (RU); Smirnova NH
Le nom du titulaire du brevet: Centre scientifique et technique pour le développement de la technologie et de l' équipement
Adresse de correspondance: 420059, Kazan, st. Pavlyuhina, 104/15, V.N.Bashkirovu
Date de début du brevet: 26.11.2002
L'invention concerne un équipement pour la combustion de déchets solides et peut être utilisé pour la combustion des déchets dans l'industrie du bois. Le résultat technique: la réduction de la concentration des composants toxiques contenus dans les gaz d'échappement à un niveau de normes sanitaires acceptables. Installation pour le traitement thermique des déchets solides comprend la chambre du four, constituée d'une chambre de combustion avec une trémie de chargement pour les déchets et une sortie pour retirer la chambre de postcombustion de cendres, l'échangeur de chaleur, le système de nettoyage des gaz de combustion. Système d'épuration se compose d'un dispositif connecté en série pour éliminer les grosses cendres volantes dans une chambre de cyclone, de lavage, conçu comme un laveur à venturi munie d'un insert tubulaire et les buses situées axialement dans la partie supérieure de chaque tube et le diffuseur, recevant le bain, absorbant emballé séparateur sous la forme d'un filtre à manche et d'un ventilateur. Le laveur avec un absorbeur emballé communique par l'intermédiaire du bain de réception, et un dispositif pour éliminer la cendre volante grossière - à travers l'échangeur de chaleur configuré sous forme d'unités séparées, fonctionnant en mode contre-courant.
RESUME DE L'INVENTION
L'invention concerne un équipement pour la combustion de déchets solides et peut être utilisé pour la combustion des déchets dans l'industrie du bois.
appareil connu pour la combustion de déchets solides contenant du foyer avec une grille mécanique, buse de postcombustion vertical vent chaud, un générateur de vapeur pour le dispositif de chargement des déchets et enlever les cendres et les produits de combustion [voir. Par exemple, AS URSS №1095019, cl. F 23 G 5/00, 03/05/84, BI №20].
L'inconvénient de cette configuration est un degré de nettoyage des gaz de combustion faible. Cette faille est due au fait que seulement neutralisé combustibles composants de combustion de gaz, et le composant non-inflammable (cendres volantes, métaux lourds, etc.) Sortie dans l'atmosphère, il polluantes.
Connu et l'installation d'incinérateurs, constitué d'un four et d'un système de nettoyage humide, conçu comme une série et définissez les épurateurs à contre-courant à flux continu [voir. Par exemple les méthodes thermiques d'élimination des déchets. Éd. Bahusheusk KK et Bespamyatnova GP L:. Chemistry, 1975. - S. 119-120].
L'inconvénient de cette solution technique est la faible efficacité de la purification des gaz.
Cette faille est due à la contamination des épurateurs de fluide de travail et la consommation élevée de ce dernier à la suite de la mouche intensive de projections.
Le plus proche de l'essence technique et résultat obtenu de l'invention est un dispositif de traitement thermique de déchets solides, y compris la chambre du four constitué d'une chambre de combustion avec une trémie pour le chargement et l'accès pour l'enlèvement des cendres, de la chambre de post-combustion, l'échangeur de chaleur des déchets de nettoyage du système d'épuration et de filtration unité [ voir., par exemple, AS RF №2137044, cl. F 23 G 5/14, 1999].
L'inconvénient de ce dispositif est le faible degré de purification des gaz de combustion. L'inconvénient ci-dessus est dû au fait qu'à des températures élevées 800-900ºS opération de lavage ne permet pas l'absorption de la poussière et des composants de gaz toxiques et d'efficacité dans la purification des gaz d'échappement d'un filtre à poussière de bloc polydispersée est très faible.
L'invention vise à réduire la concentration des composants toxiques dans les gaz d'échappement à des valeurs acceptables par rapport aux normes sanitaires.
Ce but est atteint en ce que dans l'appareil connu pour le traitement thermique des déchets solides, comprenant un four à chambre constituée d'une chambre de combustion avec une trémie pour le chargement des déchets et une sortie pour l'enlèvement des cendres de post-combustion, l'échangeur de chaleur du système de nettoyage de l'unité d'épuration et de filtration selon l'invention, le système traitement consiste dispositif connecté en série pour éliminer les grosses cendres volantes dans une chambre de cyclone, de lavage, conçu comme un laveur à venturi munie d'un insert tubulaire et les buses situées axialement dans la partie supérieure de chaque tube et le diffuseur, le bain de réception, le séparateur absorbant emballé un filtre à manche et d'un ventilateur et d'un laveur avec un absorbant emballé communique par le bain de réception, et un dispositif pour éliminer la cendre volante grossière - à travers l'échangeur de chaleur configuré sous forme d'unités séparées, fonctionnant en mode contre-courant.
Les caractéristiques distinctives de l'installation proposée est que le système d'épuration est constitué d'un dispositif connecté en série pour éliminer les grosses cendres volantes dans une chambre de cyclone, de lavage, conçu comme un laveur à venturi munie d'un insert tubulaire et les buses situées axialement au sommet de chaque tube et diffuseur recevant le bain, l'absorbant emballé comme un séparateur filtre à manche et d'un ventilateur et d'un laveur avec un absorbant emballé communique par le bain de réception, et un dispositif pour éliminer la cendre volante grossière - à travers l'échangeur de chaleur configuré sous forme d'unités séparées, fonctionnant en mode contre-courant.
Ceci assure une réduction de la concentration des composants toxiques dans les gaz d'échappement à un niveau de normes sanitaires acceptables.
Utilisation d'un dispositif pour l'élimination des grosses cendres volantes sous la forme d'une chambre à tourbillon élimine la pollution et de prévenir la détérioration des surfaces de l'échangeur de chaleur de cendres et de conduits de fumées, mais aussi pour assurer un fonctionnement stable du système du traitement.
L'échangeur de chaleur configuré sous forme d'unités séparées, fonctionnant à contre-courant, on obtient caloporteurs des températures différentes qui peuvent être utilisées en fonction des besoins de l'entreprise pour le procédé (100-180ºS) et l'usage domestique (50-80ºS), mais aussi de réduire la température des gaz de combustion 50-60ºS et ainsi assurer des conditions optimales pour la survenue de processus de transfert de masse.
L'épurateur réalisé sous la forme d'un laveur à Venturi, le lavage des gaz est effectuée par absorption simultanée de poussière avec les gaz toxiques. L'intensification du transfert de masse est prévue pour localiser le tube épurateur d'insertion de corps, dans lequel chaque tuyau placé buses pour pulvériser le fluide de travail, et de réduire la température à des environnements coopérants 30-35ºS.
L'absorbeur emballé fournit la purification finale des gaz de combustion de composants toxiques.
Le séparateur est un filtre à sac pour empêcher l'entraînement mécanique de gouttelettes pulvérisées à travers le ventilateur absorbant dans l'atmosphère.
L'invention est illustrée par les dessins, où

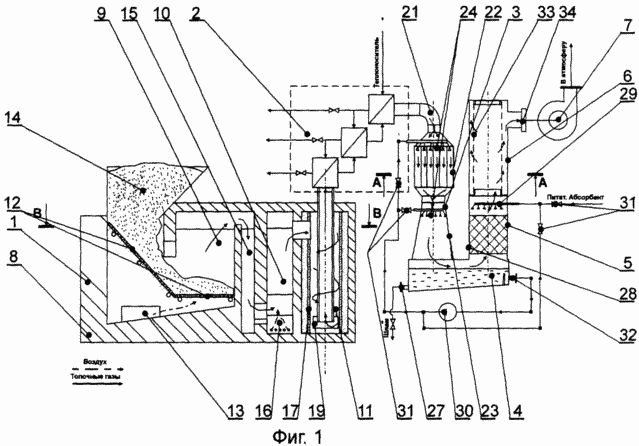

La figure 1 représente une coupe longitudinale de l'installation pour le traitement thermique des déchets solides.
 |  |

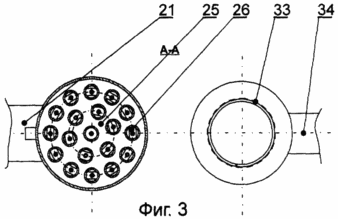

2 - une vue en coupe transversale du dispositif pour l'élimination des grosses cendres volantes. La figure 3 représente une coupe transversale du laveur et le séparateur.
L'installation se compose d'un four à chambre 1, l'échangeur de chaleur 2, l'épurateur 3, 4 salles de bains réception, un absorbeur emballé 5, séparateur 6 et le ventilateur 7.
Le four 1 est constitué d'un boîtier 8, qui comprend un dispositif de chambre de combustion 9, 10 et de post-combustion pour retirer les cendres volantes grossier 11.
La chambre de combustion 9 comporte une grilles inclinées et horizontales 12 et est relié à la trémie 14. La porte 13 de la chambre de combustion 9 situé dans la partie inférieure, qui est destinée à fournir de l'air nécessaire à l'incinération et l'enlèvement périodique des cendres. La chambre de combustion 9 communique avec la chambre de postcombustion 10 via le conduit 15.
Postcombustion 10 est rectangulaire et est rapporté dans le fond d'un conduit 15. Au fond de la chambre de combustion secondaire 10 est le brûleur 16. L'alimentation des gaz de combustion dans la chambre de post-combustion est effectuée sur le plan de brûleur 16. La partie supérieure de la chambre de combustion secondaire 10 communique avec le volume interne du dispositif pour l'évacuation des cendres grossières 11 cendres.
Dispositif pour enlever les cendres volantes grossier 11 est conçu comme une chambre à cyclone avec une introduction tangentielle des gaz de combustion. L'enveloppe en acier formée de volume de la chambre de tourbillonnement cylindrique 17. L'espace entre le boîtier 17 et le boîtier 8 est rempli d'un isolant thermique 18 (voir fig. 2).
Au bas de l'appareil pour retirer les cendres volantes grossier 11 est muni d'une trappe de maintien 19 qui est destiné à l'enlèvement périodique des cendres volantes décantée.
Dispositif pour éliminer la cendre volante grossière 11 en communication avec l'échangeur thermique 2 par l'intermédiaire du tube central 20 qui est agencé de manière coaxiale dans le centre de l'enveloppe d'acier 17 et forme un canal annulaire avec elle.
L'échangeur de chaleur 2 est réalisé sous la forme d'unités distinctes, fonctionnant à contre-courant, et est relié au laveur à travers le conduit 21.
Le laveur 3 comprend un boîtier 22, un diffuseur 23, 24. Le corps de buse 22 est placé le tube insert 25. Les buses 24 sont situées le long de l'axe en haut de chaque tube et le diffuseur. Les buses 24 sont reliées à un collecteur 26 qui est située dans la partie supérieure du diffuseur 22 et confuseur 23 (voir Fig. 3). L'épurateur 3 communique à travers un bain de réception 4 avec un absorbeur emballé 5.
Bain de réception 4 est un réservoir rectangulaire avec un fond incliné. Au bas de la réception baignoire 4 est disposé tuyau 27, destiné à éliminer périodiquement les boues.
L'absorbeur emballé 5 est disposé verticalement au-dessus de la cuve de réception 4 et pourvue d'un lit tassé 28, sur laquelle les buses 29 sont disposées.
L'épurateur 3, l'absorbeur 5 et recevoir emballés baignoire 4 équipée d'une ligne de circulation générale de matériau absorbant, qui comprend une pompe 30, les vannes 31, buses 24, 29. La ligne de circulation absorbant et recevoir baignoire 4 sont reliés par le tuyau d'évacuation 32.
Le garnissage dans l'absorbeur 5 est reliée à la partie supérieure du séparateur 6, le manchon 33 muni d'un filtre.
Le 34 tuyau d'évacuation situé dans la partie supérieure du séparateur 6, il se connecte au ventilateur 7.
Installation pour l'incinération de déchets solides fonctionne comme suit. Les déchets sont chargés dans la trémie 14, de laquelle sont introduits dans la chambre de combustion 9 sur la grille horizontale 12.
La combustion des déchets est réalisée sur une grille horizontale 12. L'apport d'air nécessaire à la combustion et l'élimination des cendres par la porte inférieure 13.
Les gaz incinération des déchets de combustion résultant à travers le conduit 15 pénètrent dans la chambre de post-combustion 10. L'action de la zone du brûleur de la torche 16 est oxydé conduit l'oxygène gazeux. l'air secondaire est alimenté à travers des ouvertures situées dans le fond de la chambre de post-combustion 10. La température des gaz de combustion dans la chambre de post-combustion est maintenue à un niveau 1000-1200ºS.
De la chambre de postcombustion des gaz de combustion sont introduits dans le dispositif pour éliminer les cendres volantes grossières 11, où le centrifuge écoulement de gaz de nettoyage tourbillonnant des particules de cendres.
les gaz de combustion exempts de poussière à travers le tube central 20 sont introduits dans l'échangeur de chaleur 2, dans lequel les gaz de combustion sont refroidis à la température désirée avec récupération de chaleur simultanée. Le liquide de refroidissement chauffé, en fonction des besoins de l'entreprise à la température requise, est utilisé pour les besoins industriels et domestiques. Chilled à 50-60ºS gaz de combustion à partir de l'échangeur de chaleur 2 à travers le tuyau 21 sont introduits dans le boîtier 22 de l'épurateur 3.
La pompe de circulation 30 du fluide hydraulique recevant le bain 4 prend dans l'injecteur 24 et 29. Le fluide de travail est uniformément pulvérisé dans le tuyau d'insertion 25 et le diffuseur 23, entrant en contact avec les gaz de combustion.
Une purification supplémentaire est conduite de gaz lors de leur passage à travers la couche de buse 28 et dispersés absorbant. l'interaction de gaz multicellulaires avec le liquide dans le laveur 3 et 5, un absorbeur emballé fournit un nettoyage efficace des gaz de combustion provenant des composants toxiques gaz-vapeur et les poussières fines.
Avec le passage du gaz de combustion à travers le manchon du filtre 33 du séparateur 6 absorbant l'humidité se sépare de la phase gazeuse.
Ensuite, purifié et refroidi à 20-25 ° C à travers le tube d'évacuation de gaz 34 sont introduits dans le ventilateur 7 et ensuite retiré à l'atmosphère.
L'usine proposée est prévu d'introduire dans l'usine de lutherie dans la ville de Mourom pour brûler les déchets magasin de bois.
Ainsi, l'introduction de systèmes de traitement thermique des déchets solides permettra de réduire les émissions de gaz toxiques.
REVENDICATIONS
Installation de traitement thermique de déchets solides, comprenant un four à chambre constituée d'une chambre de combustion avec une trémie pour le chargement des déchets et un orifice de sortie pour enlever la chambre de postcombustion de cendres, l'échangeur de chaleur, le système de nettoyage des gaz de combustion, caractérisé en ce que le système d'épuration se compose d'connectés en série deux dispositifs pour retirer la cendre volante grossière dans une chambre de cyclone, de lavage, conçu comme un laveur à venturi munie d'un insert tubulaire et les buses situées axialement dans la partie supérieure de chaque tube et le diffuseur, le bain de réception, emballé séparateur absorbant sous la forme d'un filtre à manche et d'un ventilateur, et lavage avec un absorbeur emballé communique par l'intermédiaire du bain de réception, et un dispositif pour éliminer la cendre volante grossière - à travers l'échangeur de chaleur configuré sous forme d'unités séparées, fonctionnant en mode contre-courant.
