Fédération de Russie Patent RU2249154
CHAMBRE DE COMBUSTION POUR BRÛLER gaz de pyrolyse
incinérateurs
Nom de l'inventeur: Sœur VG (RU); Gonopolsky AM (RU); Schepillo LV (RU); Nefedova YA
Le nom du titulaire du brevet: Gonopolsky Adam M. (RU); Vladimir G. Soeur
Adresse de correspondance: 117556, Moscou, ul. Bolotnikovskaya 10A, kv.101, pat.pov. AV Morawski, reg. numéro 140
Date de début du brevet: 23.10.2003
L'invention concerne un équipement pour la combustion des gaz résiduaires de plantes pyrolyse du four pour le traitement des déchets solides municipaux (MSW). Résultat technique: la capacité d'utiliser le cycle combiné la plus économique. Une chambre de combustion pour brûler les gaz d'échappement produits par la pyrolyse des déchets solides municipaux, comprenant la chambre de mélange et placé à l'entrée des buses coaxiales actives et passives connectées respectivement à une source d'air comprimé et le gaz d'échappement, la chambre de mélange est réalisée sous forme d'un diffuseur avec un angle d'ouverture de 10 environ 18, et le rapport entre le diamètre des actifs et passifs dactylo DPAS buses est dactylo / DPAS = de 0,35 à 0,4.
DESCRIPTION DE L'INVENTION
L'invention concerne un équipement pour la combustion des gaz résiduaires de plantes pyrolyse du four pour le traitement des déchets solides municipaux (MSW).
chambre de combustion Connu pour la combustion de gaz et contenant chambre de mélange disposé à l'entrée coaxiale buses actives et passives reliées respectivement à une source d'air comprimé et les gaz résiduaires (Yu.M.Pchelkin. Les chambres de combustion des moteurs à turbine à gaz. Ingénierie, 1984, p. 208-210).
Un inconvénient important de ces chambres de combustion quand ils sont utilisés dans les systèmes de récupération de la chaleur des fumées four à pyrolyse des déchets solides est l'incapacité d'utiliser à cette fin le cycle combiné la plus économique.
 |
La présente invention élimine cet inconvénient. Ceci est réalisé en ce que la chambre de combustion pour brûler les gaz d'échappement contenant de la chambre de mélange et les buses coaxiales actives et passives situées à l'entrée connectées respectivement à une source d'air comprimé et le gaz d'échappement, la chambre de mélange est conçu comme un cône avec un angle de 10 à 18 ° d'ouverture, et le rapport entre le diamètre des actifs et passifs dactylo DPAS buses est dactylo / DPAS = de 0,35 à 0,4. |

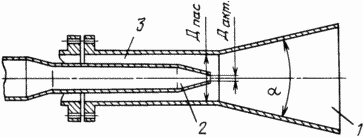

Le dessin annexé montre une chambre de combustion pour brûler les gaz d'échappement produits par la pyrolyse des déchets municipaux solides, comprenant une chambre de mélange 1 et situé à l'coaxial d'entrée actif 2 et les trois buses passives connectées respectivement à l'air comprimé et une source de gaz de fumée, dans lequel la zone de mélange 1 est réalisé un diffuseur avec un angle d'ouverture
10-18 °, et le rapport entre le diamètre des actifs et passifs dactylo DPAS buses est dactylo / DPAS = 0,35 à 0,4.
CHAMBRE DE COMBUSTION FONCTIONNE COMME SUIT
La tuyère active 2 à partir d'une source telle qu'un compresseur est alimenté en air comprimé qui est accéléré dans la tuyère à une vitesse prédéterminée, et sort de la buse 2 en tant que jet. Au cours de la buse de mélange 2 par la pyrolyse du gaz passif à jet d'air environnant crée un vide dans la buse 3, dans lequel la buse 3 est aspiré par le courant gazeux de pyrolyse. Dernier dans la chambre 1 est mélangée avec de l'air et le mélange de gaz brûlés formé dans la chambre 1. Depuis le diffuseur forme la dernière augmentation de la pression dans la chambre de combustion 1 se produit. Ceci permet de transformer l'énergie de la combustion en travail mécanique sur l'arbre de la turbine à gaz. La chaleur du gaz de combustion dernier peut être utilisé pour produire de la vapeur dans une chaudière à chaleur perdue. Ainsi, la mise en oeuvre proposée de la chambre de combustion permet une utilisation efficace de l'énergie des gaz de pyrolyse dans la centrale à cycle combiné, qui a la plus grande efficacité des moteurs thermiques modernes.
REVENDICATIONS
Une chambre de combustion pour brûler les gaz d'échappement produits par la pyrolyse des déchets municipaux solides, comprenant une chambre de mélange et situé à l'coaxiale d'entrée avec des buses actives et passives connectées respectivement à l'air comprimé et une source de gaz de fumée, caractérisé en ce que la chambre de mélange se présente sous la forme d'un cône avec un angle divulgation environ 10-18 et le rapport du diamètre D de l'acte actif. passage passif et D. Une buse est un acte / D = passe de 0,35 à 0,4.
Version imprimable
Date de publication 20.02.2007gg
