Fédération de Russie Patent RU2254518
MÉTHODE DE TRAITEMENT DES DÉCHETS SOLIDES
Nom de l'inventeur: Sœur VG (RU); Gonopolsky AM (RU); Schepillo LV (RU); Nefedova YA
Le nom du titulaire du brevet: Vladimir G. Sister (RU); Gonopolsky Adam M.
Adresse de correspondance: 117556, Moscou, ul. Bolotnikovskaya 10A, kv.101, AV Morawski
Date de début du brevet: 23.10.2003
L'invention concerne une technologie de traitement complexe des déchets solides municipaux (MSW) par pyrolyse avec élimination ultérieure de l'énergie des gaz de pyrolyse. Un procédé de traitement de déchets solides municipaux comprennent les déchets solides et le chargement en vrac liquide de refroidissement inerte dans un four à cuve verticale, le lancement du processus de pyrolyse par le mélange d'eau chaude, d'obtenir du gaz de pyrolyse à basse pression et sa combustion avec l'utilisation de la valeur calorifique. Par basse pression du gaz de pyrolyse est alimentée par une énergie additionnelle dans l'éjecteur mélange avec le flux d'air à haute pression, la température du mélange aqueux est maintenue à 60-80 0 C dans la zone de gazéification , la température MSW est de 150 à 250 0 C et la température et la pression des gaz après combustion est maintenue à en conséquence 600-1000 0 C et de 0,5 à 1,1 MPa. EFFET: accroissement de l'efficacité de l'utilisation du système.
DESCRIPTION DE L'INVENTION
La présente invention concerne des procédés et dispositifs pour le traitement complexe des déchets / MSW / par pyrolyse et l' élimination ultérieure des gaz de pyrolyse énergie.
Il existe des méthodes connues de traitement des déchets solides, y compris le chargement des déchets solides en vrac et liquide de refroidissement inerte dans un four à cuve verticale, l'ouverture d'un solide processus de déchets de pyrolyse par le mélange d'eau chaude, d'obtenir du gaz de pyrolyse à basse pression et sa combustion avec l'utilisation de la valeur calorifique des technologies / modernes de l'élimination des déchets solides et le recyclage. Sœur VG, Peaceful AN AKH im.Pamfilova, Juillet 2003, str.62-67 /. En règle générale, les gaz de pyrolyse sont brûlés dans des chaudières - récupération de la chaleur, est le générateur de vapeur d'eau dans les cycles de vapeur. Cependant, ces systèmes ont une efficacité faible utilisation, et d'appliquer à cycle combiné plus efficace dans les procédés connus est pas possible en raison des gaz de pyrolyse à basse pression. Le vide à la sortie des fours de pyrolyse pour MSW est / colonne d'eau 50-400 / mm.
La présente invention élimine cet inconvénient. Ceci est réalisé par un procédé de traitement de déchets urbains solides, y compris le chargement des déchets solides et du liquide de refroidissement inerte en vrac dans un four à cuve verticale, l'ouverture du processus de pyrolyse des déchets solides par le mélange d'eau chaude, l'obtention du gaz de pyrolyse à basse pression et la combustion à la chaleur de combustion de recyclage du gaz de pyrolyse à basse pression est alimenté plus en mélangeant l'énergie dans l'éjecteur avec le flux d'air à haute pression après la combustion et les produits de combustion dans une turbine à gaz, et après que les gaz d'échappement de turbine sont introduits dans la chaudière de récupération pour produire de la vapeur, la vapeur d'eau est alimenté en partie pour initier la pyrolyse des déchets urbains solides; et la vapeur restante est amenée à la turbine à vapeur. La température du mélange vapeur d'eau est maintenue à 60-80 ° C, la température dans la zone de gazéification de déchets urbains solides est de 150 à 250 ° C et la température et la pression du gaz après combustion pollerzhivayut respectivement de 600 à 1000 ° C et de 0,5 à 1,1 MPa.

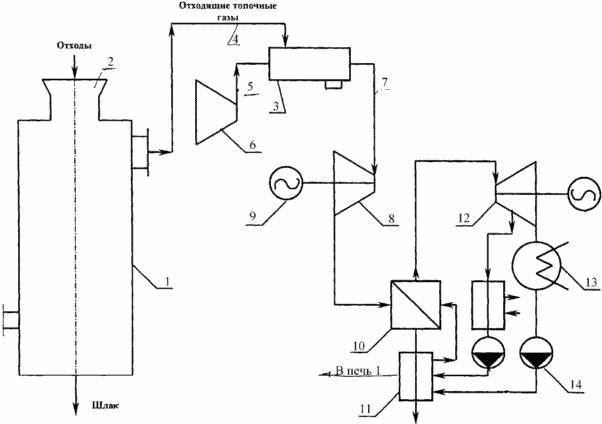

Le dessin montre un schéma de traitement de déchets solides selon l'invention.
L'installation comprend un arbre vertical four 1 avec une trémie 2 pour le chargement des déchets solides. L'installation est équipée de la chambre de combustion d'éjection 3. éjection passive chambre de buse 3 est relié à la canalisation 4 de sortie basse pression du gaz de pyrolyse provenant du four 1. éjecteur actif chambre de buse 3 est raccordée la tuyauterie conduite de pression 5 de l'air de refoulement du compresseur 6. 7 produits de combustion provenant de la chambre 3 est reliée à l'entrée de gaz la turbine 8, ce qui entraîne le générateur 9 de courant électrique. K 9 sont connectés chaudière turbine de récupération de chaleur d'échappement 10 et l'économiseur 11, le circuit de vapeur d'eau, qui contient à la fois la turbine à vapeur 12, un condenseur 13 et une pompe à condensat 14.
INSTALLATION DE TRAVAUX QUI SUIT
2 à travers une trémie dans le four 1 est chargé avec les déchets solides en mélange avec une matière particulaire inerte, tel que le fluide de refroidissement minéral. initiation Produit d'un solide processus de pyrolyse des déchets par l'alimentation dans le four 1 avec un mélange d'eau chaude. Les résidus solides obtenus par le gaz de pyrolyse, la pyrolyse à basse pression qui est alimentée par la conduite 4 à un dispositif passif de combustion de la buse d'éjection 3. Dans le même temps, la tuyère active de l'éjecteur est amené sous une pression élevée de l'air comprimé dans le compresseur 6. Par conséquent, un gaz de pyrolyse à basse pression est alimenté par l'énergie supplémentaire de mélange dans l'éjecteur avec un courant d'air à haute pression. La pression du mélange gazeux peut être augmentée en convertissant l'énergie cinétique en énergie de pression dans le diffuseur. Après combustion, les produits de combustion du mélange gazeux est détendu dans une turbine à gaz 8. Une fois que les gaz d'échappement 8 de la turbine sont introduits dans la chaudière à chaleur perdue 10 pour produire de la vapeur, et la vapeur restante est dirigée vers la turbine à vapeur 12. Une partie de la vapeur d'eau peut être fournie au four 1 pour initier la pyrolyse de déchets solides municipaux.
La température du mélange vapeur d'eau est maintenue à 60-80 ° C, la température dans la zone de gazéification de déchets urbains solides est de 150 à 250 ° C et la température et la pression du gaz après combustion, respectivement maintenue à 600-1000 ° C et de 0,5 à 1,1 MPa. Assez produits de combustion à haute pression rend l'utilisation efficace de la turbine à gaz et cycle combiné 8 du système d'élimination des déchets solides. Grâce à l'efficacité de l'utilisation du système de manière significative, presque le double par rapport à l'utilisation de la chaleur des gaz vapeur-combustion.
REVENDICATIONS
1. Un procédé de traitement de déchets solides municipaux et MSW comprenant l'alimentation inerte caloporteur particulaire dans un four à cuve verticale, la pyrolyse initiée par introduction d'un mélange de vapeur d'eau chaude, la pyrolyse à basse pression de réception de gaz et le brûler avec l'utilisation de la chaleur de combustion, caractérisé en ce qu'un gaz de pyrolyse à basse pression alimentée en mélangeant de l' énergie supplémentaire dans l'éjecteur avec le débit d'air à haute pression, la température du mélange aqueux est maintenue à 60-80 ° C, SDW température de la zone de gazéification est de 150 à 250 ° C, et la température et la pression du gaz après combustion est maintenue à 600-1000 ° , respectivement , C et de 0,5 à 1,1 MPa.
2. Procédé selon la revendication 1, caractérisé en ce que, après l'expansion des produits de combustion de la combustion dans la turbine à gaz, et après la turbine à gaz d'échappement sont introduits dans la chaudière de récupération pour produire de la vapeur.
3. Procédé selon la revendication 2, caractérisé en ce qu 'une partie de la vapeur d'eau introduite dans la SHW pour initier la pyrolyse.
Version imprimable
Date de publication 20.02.2007gg
