invention
Fédération de Russie Patent RU2265773

PROCÉDÉ ET DISPOSITIF POUR BRÛLER DES DÉCHETS SOLIDES

PROCÉDÉ ET DISPOSITIF POUR BRÛLER DES DÉCHETS SOLIDES

Nom de l'inventeur: Arsent'ev VA (RU); Petrov Anatoly (UA)
Le nom du titulaire du brevet: JSC "appareils Mekhanobr"
Adresse de correspondance: 199106, Saint-Pétersbourg, 22-ligne, 3 korp.5, JSC "appareils Mekhanobr"
Date de début du brevet: 13.05.2003

L'invention concerne des procédés et appareils pour la combustion des déchets solides (MSW) avec une séparation préliminaire de ces composants utiles pour un traitement ultérieur. Il peut être plus utile pour la destruction thermique des déchets solides municipaux produits dans les grandes colonies. Procédé d'incinération des déchets solides comprend la pose d'une couche sur la grille, réfrigérant, l'incinération des déchets, l'utilisation de la chaleur de la combustion et épuration des fumées. Sous brûler les déchets sur la grille est placée une couche de calcaire sous forme de fractions d'agrégats de 5-15 mm, ce qui est à la fois dissipateur de chaleur et de sorbants composants toxiques des gaz d'échappement et converti dans un processus de combustion dans la construction de la chaux, le rapport épaisseur des déchets et des couches de calcaire est de 9: 2,5, avec ce liquide de refroidissement passe à travers les deux couches de la couche de déchets. Caractérisé par un dispositif pour la mise en oeuvre du procédé. Le résultat technique: fourniture de recyclage de la quantité principale de la chaleur dégagée lors de la combustion de déchets solides directement dans l'unité de four avec la transformation de la pierre à chaux dans la construction et à l'exclusion des émissions de nocifs des composants en phase gazeuse de l'unité de chauffage, de simplification de TBE dispositif d'alimentation dans le four et l'élimination complète des produits de combustion de la chaux.

DESCRIPTION DE L'INVENTION

L'invention concerne des procédés et appareils pour la combustion des déchets solides (MSW) avec une séparation préliminaire de ces composants utiles pour un traitement ultérieur. Il peut être plus utile pour la destruction thermique des déchets solides municipaux produits dans les grandes colonies.

Incinération des déchets urbains difficiles à neutraliser les composants toxiques du gaz de fumée et la chaleur résiduelle libérée. Filtres incinération des fours, généralement à un coût comparable avec le four. Résultant dans de tels fours l'énergie ne compense pas les coûts de l'incinération des DSM. les coûts subventionnés varient de 50 USD pour 1 tonne de MSW (Moscou), 80 USD par 1 tonne de MSW (Allemagne). En effet, le coût d'investissement d'un système de récupération de chaleur est de 3-5 fois le coût de l'unité de four.

La tendance à la hausse la température de combustion à 1150 ° C ou plus permet de détruire les dioxines et les furannes, mais les oxydes toxiques, mais en plus petites quantités restent. Dans ce contexte, la pertinence du processus de combustion, suivie par sorption de gaz toxiques, sont toujours préservés.

Un dispositif (numéro de brevet US 5,143,000, F 23 G 05/00 de 09.01.1992, la), qui permet un procédé de combustion des déchets solides dans le récipient. Capacité rempli de déchets solides et d'une couche de liquide de refroidissement est fournie par les brûleurs à gaz. La sortie des produits de combustion à travers l'ouverture dans le couvercle du récipient et envoyé aux filtres.

L'inconvénient de la méthode - la nécessité de filtres complexes et onéreuses et de manipulation des cendres et de la difficulté du récipient.

Un procédé d'obtention de fritter fluxé (SU 692 875 A1, C 22 B 1/16, 25/10/79), y compris la superposition de placement sur la grille de calcaire et de fines de coke en boulettes mélange et de fer chips, mélange d'allumage granulée, calcaire absorption des composants toxiques de combustion et la conversion thermochimique partielle calcaire en chaux.

L'inconvénient du procédé connu - seulement une transformation partielle de calcaire en chaux, et la nécessité de revenir calcaire imbrûlé sur la grille lors de l'accompagnement du processus de neutralisation des gaz de combustion incomplète.

Il est connu et accepté par la méthode prototype d'unité de combustion de déchets solides (numéro de brevet US 5,265,587, F 23 H 07/04 du 30.11.1993, le). Le procédé consiste à empiler une couche de déchets solides sur la grille, la combustion des déchets solides, l'utilisation de la chaleur de la combustion dans les centrales électriques et le nettoyage des gaz de combustion. Râper communiquer des vibrations qui contribuent au mélange des déchets solides et assurer ainsi leur combustion plus rapide.

L'inconvénient de cette méthode est sa faible productivité, un faible rendement, de la complexité de récupération de la chaleur des gaz d'échappement et la nécessité d'un coûteux et un système de nettoyage en plusieurs étapes à partir des contaminants.

L'objet principal de la présente invention est de fournir une quantité importante de la chaleur résiduelle produite par la combustion des déchets urbains solides directement dans l'unité de four pour convertir le calcaire en chaux et l'exclusion de la construction d'émission de nocifs des composants en phase gazeuse de l'unité de chauffage.

Un autre but est de simplifier le mécanisme d'alimentation de déchets urbains solides dans un four et l'élimination complète des produits de combustion.

Le troisième objectif est d'améliorer la qualité et la valeur de marché des produits de combustion (transition pleine de calcaire en chaux).

La solution à tous ces problèmes fournit une auto-suffisante et même la rentabilité du processus de destruction thermique des déchets solides.

Toutes les tâches sont résolus par un procédé pour brûler les déchets solides municipaux, comprenant la pose d'une couche sur la grille, la fourniture de liquide de refroidissement, l'incinération des déchets, l'utilisation de la chaleur de la combustion et de gaz de fumée purification, selon la présente invention, un déchet combustible sur kolonikovuyu caillebotis placé couche de calcaire comme des copeaux fraction 5-15 mm, ce qui est à la fois dissipateur thermique et sorbants composants toxiques des gaz d'échappement et converti pendant la combustion dans la chaux de construction, le rapport d'épaisseur de la pierre à chaux et de déchets de couches est de 9: 2,5, dans lequel le fluide de refroidissement passe à travers les deux couches avec couche de déchets à la main.

La méthode est la suivante. Sur une grille mobile est placée une couche de calcaire, d'effectuer les caractéristiques de dissipation de la chaleur et de sorbants, alors il est chargé MSW. Lorsque les ouvertures de la grille, qui est proche de 4 mm, la répartition granulométrique du lit de calcaire pour fournir une efficacité de sorption adéquate doit être comprise entre + 5 fraction de 15 mm. Lorsque la taille des particules de calcaire inférieure à 5 mm, les particules tombent à travers la grille, et la taille du calcaire de particules supérieure à 15 mm dans sa dissociation - l'absorption de chaleur a lieu de manière inefficace. Pour le nettoyage suffisamment approfondie des gaz d'échappement du rapport de l'épaisseur des couches de déchets solides et de calcaire doit être 9: 2,5. Ensuite, le calcaire nettoie les gaz et absorbe un maximum de chaleur. Si la couche est plus mince calcaire revendiquée, la température des gaz d'échappement va augmenter, ce qui conduit à la combustion, à travers la grille. Si elle est une couche pour augmenter le prétendu, il va diminuer la performance de l'unité pour l'incinération des DSM. Ainsi, sur la base d'une expérience industrielle, la distribution de taille de particule revendiquée et le rapport des épaisseurs de couche sont nécessaires et suffisantes pour la solution du problème.

Pour la combustion de déchets solides, les différents niveaux de l'appareil d'efficacité qui sont l'efficacité et la propreté des gaz dans l'atmosphère. Ce dispositif de promouvoir les mécanismes de relâchement et la promotion des déchets solides dans les zones de séchage et de l'incinération.

Le brevet US mentionné ci-dessus peut être adopté comme un analogue № 5265587, F 23 H 07/04 du 30.11.1993, à laquelle vibrokolosniki utilise, le mélange et le transport de déchets solides incinérés. Un inconvénient du dispositif est intraitable et scorification réseau besoin de filtres coûteux à plusieurs étages.

Il est connu pour le dispositif analogique reçu (SU 692 875 A1, C 22 B 1/16, 25/10/79), comprenant une purification grille, chambre de combustion, la récupération de chaleur et de gaz.

L'inconvénient de ce dispositif est la transformation incomplète de calcaire en chaux et la neutralisation incomplète des gaz.

Dans un appareil de prototype utilisé pour la combustion MSW-US 5265587 A, F 23 H 7/04, 30.11.1993, comprenant une grille sous forme de convoyeur sans fin pour la pose sur elle les couches de calcaire et de la chambre de combustion des déchets solides dans laquelle la partie de convoyeur situés , des moyens et de la chambre de nettoyage grille et échappement chargement. Le dispositif connu ne fournit pas des opérations complètes de la méthode revendiquée, en particulier la conversion complète de la chaux pour le calcaire, et un nettoyage complet des gaz d'échappement. En outre, le dispositif connu est complexe et coûteux.

L'objectif du dispositif revendiqué est la création d'un tel incinérateur, qui pourrait être aussi simple et pas cher et en même temps facile à entretenir et à nettoyer.

Le problème est résolu en ce que le dispositif pour la mise en oeuvre du procédé de combustion des déchets urbains solides, caractérisée en ce qu 'il comprend une grille mobile est configuré comme un transporteur sans fin, une partie de la boucle placée à l'intérieur de l'unité thermique, le moyen de chargement séparé sur la pierre à chaux de grille et des déchets unité de chaleur spécifiée inclut des noeuds séparés des déchets de séchage du calcaire, l'alimentation du fluide de refroidissement, une chambre de combustion et les gaz d'échappement, des composants de postcombustion des gaz de combustion et de récupération de la chaleur en conformité avec la chambre de sortie de gaz d'invention est divisée en plusieurs zones, dont les deux derniers sont munis d'alimentation en gaz de collecteurs à postcombustion neutralisation finale des composants toxiques et la récupération de chaleur.

Le dispositif revendiqué, le procédé offre une plus grande efficacité avec l'absorption du sorbant efficace des composants toxiques des fumées et une technologie de simplification et de réduction des coûts maximums.

Diagramme schématique du dispositif représenté sur la figure 1 et son système constructif - la figure 2.

PROCÉDÉ ET DISPOSITIF POUR BRÛLER DES DÉCHETS SOLIDES

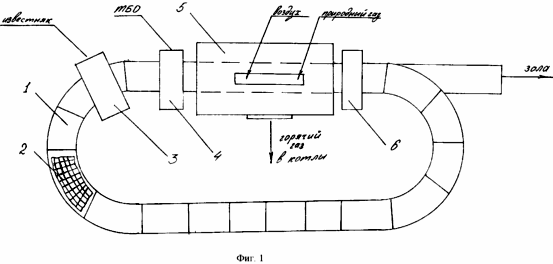

Le dispositif (1) comprend un convoyeur sans fin 1 avec grille de fond 2, au noeud 3 et le noeud du chargement de calcaire 4 MSW charge sur le convoyeur 1. La partie de la boucle transporteuse située à l'intérieur du dispositif de chauffage 5 et la sortie de celle-ci est située une unité de décharge 6 du convoyeur 1. Dans unité de chaleur 5 est alimenté en air et le gaz naturel.

PROCÉDÉ ET DISPOSITIF POUR BRÛLER DES DÉCHETS SOLIDES

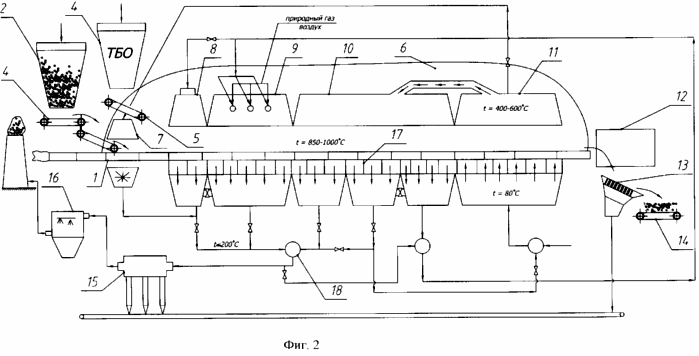

Sur le schéma de structure (figure 2) présente un dispositif de transport sans fin 1, 2 calcaire trémie avec une trémie d'alimentation 3 et 4 des déchets urbains solides avec une ligne d'alimentation 5. Une partie de la boucle de convoyeur à l'intérieur TEPLOAGREGAT 1 posté 6, qui comprend l'unité de séchage 7 calcaire, l'unité de séchage 8 de la caméra MSW 9 SHW chauffage à l'allumage, la chambre de combustion 10 MSW et de calcaire chambre 11 de refroidissement.

Dans podkonveyernoy zone affiché diriger récipient 17 distribution de potemperaturnogo des gaz de combustion à travers l'extracteur 18 aux consommateurs pour le recyclage de leur chaleur et une purification supplémentaire à travers un cyclone 15 et un filtre 16.

Calciné calcaire convoyeur 1 doit être faite dans le dispositif de décharge 12, puis le rugissement du convoyeur 13 et 14.

Procédé d'utilisation du dispositif est le suivant. Sur le convoyeur sans fin 1 (2) de la trémie 2 est alimentée du calcaire, qui est disposé en une couche régulière au moyen d'un convoyeur d'alimentation 3 sur le réseau de grille en fer. Passant sur le noeud 7, le calcaire est séché. A partir de la trémie 4 sur la surface du dispositif d'alimentation du calcaire 5 MSW chargé de sorte que le rapport de l'épaisseur des couches de déchets solides et le calcaire a été de 9: 2,5. Convoyeur chargé alimente la matière dans l'unité thermique 5, dans lequel un noeud MSW subit une zone de séchage 8, et un noeud 9 enflammé et brûlé par le noeud 10. Dans la chambre 11, on a refroidi la cendre avec de la chaux et introduit dans le dispositif d'évacuation 12 et à la suite de l'écrasement 13 pour classer le calcinés calcaire (chaux). Il a en outre convoyeur 14 est fourni à la trémie de collecte. Les gaz de combustion à travers l'extracteur distribution de capacité 17 et 18 sont dirigés pour chauffer les chaudières, puis partiellement revenir à la récupération de chaleur dans la tête TEPLOAGREGAT 5, et l'autre partie d'entre eux est canalisée à travers le cyclone 15 et les filtres 16 dans la cheminée.

Ainsi, le procédé et l'appareil selon les caractéristiques caractérisantes des agrégats traditionnels beaucoup plus simples et ne nécessitent pas de filtre complexe et coûteux pour le nettoyage des gaz de combustion, et de la sortie du processus est une chaux des produits de base fournissant des bénéfices du processus coûteux traditionnel.

REVENDICATIONS

1. Procédé pour la combustion de déchets solides municipaux, comprenant la pose d'une couche sur la grille, l'alimentation en fluide de refroidissement, l'incinération des déchets, l'utilisation de la chaleur de la combustion et l'épuration des gaz de combustion, caractérisé en ce qu 'un déchet combustible sur la grille est placée une couche de calcaire comme une mie fraction 5- 15 mm, ce qui est à la fois dissipateur de chaleur et absorbant les composants toxiques des gaz d'échappement et converti pendant la combustion dans la chaux de construction, le rapport d'épaisseur de la pierre à chaux et de déchets de couches est de 9: 2,5, dans lequel le fluide de refroidissement passe à travers les deux couches de la couche de déchets.

2. Dispositif pour la mise en oeuvre du procédé de la combustion de déchets solides municipaux selon la revendication 1, caractérisé en ce qu 'il comprend une grille mobile est configuré comme un transporteur sans fin, une partie de la boucle placée à l'intérieur de l'unité thermique, un moyen d'alimentation séparé pour le calcaire de la grille et des déchets ledit ensemble de chaleur comprend des noeuds séparés des déchets de séchage de calcaire, l'alimentation du liquide de refroidissement, une chambre de combustion et les gaz d'échappement, les composants de la postcombustion des gaz de combustion et la récupération de chaleur, dans lequel la chambre de décharge de gaz est divisé en plusieurs zones, dont les deux derniers sont munis de collecteurs fournis aux gaz de postcombustion, finales neutralisation des composants toxiques et la récupération de chaleur.

Version imprimable
Date de publication 21.02.2007gg
