invention
Fédération de Russie Patent RU1795806

Incinérateur DÉCHETS RADIOACTIFS

Incinérateur DÉCHETS RADIOACTIFS

Nom de l'inventeur:. Syromyatnikov VN; Baulin AM. Guseltsov YN. Savkin AE
Le nom du titulaire du brevet: Centre pour la recherche et le développement "INTEK"
Adresse de correspondance:
Date de début du brevet: 29.01.1991

L'invention concerne le traitement de la méthode solide d'incinération de déchets radioactifs combustibles. Le but de l'invention est de réduire la taille du four, d'accroître l'efficacité de ses travaux et d'améliorer la sécurité de l'environnement. Ceci est réalisé en ce que le four comprend une chambre de combustion, une chambre de cendres d'incinération et la chambre de gaz de fumée sas de chargement et un dispositif d'alimentation en combustible et oxydant, dans lequel la chambre de combustion est positionnée axialement le long de la chambre de four de périmètre et incinérateur de gaz de fumée est disposé de façon coaxiale par rapport aux chambres l'incinération et a un conduit de labyrinthe. Le nombre de caméras, et même la combustion est d'au moins quatre, et chaque chambre de combustion, deux adjacente reliée à raznovysotnyh de la chambre de postcombustion et multidirectionnels canaux de sortie de gaz des gaz d'échappement.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie et de la technologie nucléaire, et plus particulièrement le domaine du traitement de la méthode solide d'incinération de déchets radioactifs combustibles.

La plupart de manière efficace, le dispositif peut être utilisé dans une centralisation des sites d'élimination et dans les boutiques des installations nucléaires avec incinérateurs de déchets radioactifs combustibles solides.

les fours connus pour la combustion des déchets radioactifs combustibles solides, qui est un axe vertical, au sommet duquel est placé le sas, la chambre de combustion secondaire équipée de dispositifs d'alimentation en combustible et un oxydant, d'un et d'une grille qui sépare la chambre de combustion de la post-combustion des cendres de chambre logée dans la partie inférieure de l'arbre et muni d'une unité de déchargement des cendres. En dehors des gaz d'échappement appareil de post-combustion des mines placées. Gaz de mine et de la chambre de combustion enfermées dans un boîtier refroidi par air.

Les inconvénients du dispositif connu sont la taille importante du fait de l'agencement au-dessus des chambres de combustion et la combustion, mais risque également augmenté du dispositif à l'environnement en raison d'un gaz incinérateur de fumée inefficace, mais aussi un danger réel de la percée des gaz non brûlés dans la chambre de post-combustion à l'extérieur du four.

Connu et incinérateur de déchets radioactifs combustibles solides, y compris la chambre de combustion et deux gaz chambre d'échappement postcombustion cendres chambre d'incinération placés dans un seul paquet. Le four contient sas de chargement des déchets radioactifs combustibles solides, à travers laquelle la charge de déchets dans la chambre de combustion. Les chambres de combustion et des fumées de combustion et placés dans un seul paquet.

L'inconvénient de ce dispositif est sa grande taille et déséconomies de travail en raison de la présence de deux caméras postcombustion des gaz résiduaires et d'augmenter la consommation de carburant pour le chauffage et l'oxydant deux chambres fumées de l'incinérateur.

Le plus proche de l'essence technique de l'invention est un four destiné à l'incinération de déchets radioactifs combustibles solides, consistant en placés dans le même boîtier de la chambre de verrouillage, deux chambres de combustion munies chacune de ses grilles, des moyens pour fournir du combustible et de l'oxydant, les deux chambres de post-combustion des gaz de combustion, communiquant chacun avec sa chambre de combustion.

Les inconvénients de ce dispositif sont la grande taille, déséconomies de travail, et un risque élevé pour l'environnement de l'appareil.

un fonctionnement non économique du dispositif en raison de la nécessité d'une dépense de combustible et d'oxydant pour afficher les deux chambres de post-combustion des gaz de combustion, et en plaçant le transport des gaz d'échappement provenant de la combustion des canaux de la chambre aux caméras de combustion post-combustion des gaz à la périphérie du corps de four, dans lequel il y a des pertes thermiques importantes, ce qui augmente à son tour la combustible et d'oxydant dans l'incinérateur de la chambre de chauffage. Risque accru du four en raison du risque de fuite des gaz imbrûlés à travers la chambre de postcombustion en particulier dans les cas de graves incinération des déchets de gazage avec une grande vitesse de combustion. Dimensions du four élevés associés à la présence de deux chambres de combustion et deux chambres de post-combustion espacés les uns des autres.

Le but de l'invention est de réduire la taille du four, une plus grande efficacité et de sécurité.

Ceci est réalisé en ce que le four est constitué d'un boîtier dans lequel sont situés l'axe de la chambre de combustion ayant une cendre d'incinérateur de la chambre commune. Chacune des chambres de combustion est autonome et dispose d'un dispositif d'alimentation en combustible et le comburant aussi bien et est équipé de sa grille. En outre, chacune des chambres de combustion a sa propre chambre de sas de chargement. Dans la partie centrale du four entre les chambres de combustion disposées de manière coaxiale les gaz de post-combustion de gaz d'échappement de l'appareil, constitué par les carters interne et externe, en formant un labyrinthe entre la cheminée. corps de la chambre de postcombustion cylindrique intérieure et extérieure, dans lequel le boîtier extérieur est formé par un matériau d'isolation thermique recouvrant l'intérieur d'une chambre de combustion du four. Chaque combustion de la chambre couplée avec la chambre de postcombustion des gaz de combustion, dit carneaux à tous les deux chambres de combustion adjacentes sont espacées en hauteur et dans des directions différentes de sorte que le niveau de carneaux arrangement, par exemple, toute la chambre même de combustion située en dessous du niveau emplacement carneaux toutes les chambres de combustion impairs, et le déplacement des gaz dans les conduits de fumée à des niveaux différents dans des directions différentes.

Incinérateur DÉCHETS RADIOACTIFS

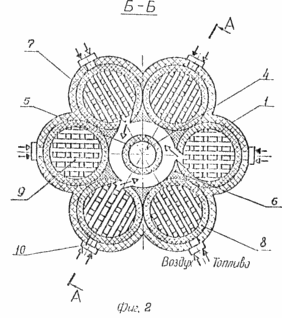

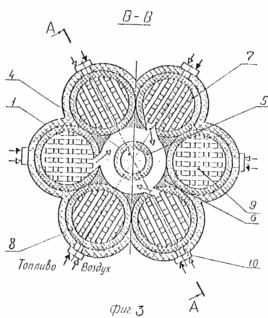

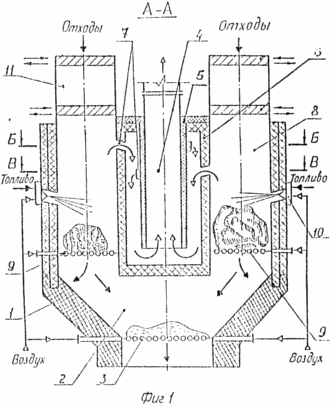

Fig. 1 est une vue de face en perspective de la section du four; Fig. 2 est une coupe B-B de la Fig. 1; Fig. 3 section B-B sur la figure. 1.

Four pour l'incinération des déchets radioactifs consiste en une cendre de grille chambre de postcombustion corps 1, la caméra 2 en cendres d'incinération 3, la chambre 4 de postcombustion des gaz de combustion, constitué par un corps cylindrique intérieur 5 et le boîtier extérieur 6 constitué d'un matériau isolant thermique. les gaz d'échappement 4 de post-combustion de l'appareil photo est connecté aux canaux de sortie de gaz 7 avec des chambres de combustion 8, les canaux d'évacuation 7 ont une orientation différente et un agencement différent de la hauteur par rapport à l'autre dans chacune des deux chambres voisines de combustion 8. les chambres de combustion 8 sont disposées en direction axiale et la chambre à gaz incinérateur de fumées 4 est coaxiale par rapport à la chambre de combustion 8. Chacune des chambres de combustion 8, 9 est munie d'une grille, un dispositif d'alimentation en carburant et en comburant 10 et 11 et la chambre de sas de chargement pour les déchets de chargement.

Incinérateur DÉCHETS RADIOACTIFS FONCTIONNE COMME SUIT

Après avoir retiré le four au mode de combustion à la température désirée est effectuée charge des déchets radioactifs à travers la chambre de sas 11 pour le chargement des déchets dans la chambre de combustion 8. produits de cendres de la combustion des déchets radioactifs à travers les grilles 9 tombent à travers la chambre 2 cendres d'incinération où afterburned sur la grille 3 appareil photo 2 cendres d'incinération. Les gaz de combustion d'échappement provenant de la chambre de combustion 8 par l'intermédiaire des canaux de vapeur 7 dans une chambre de postcombustion 4, les gaz de combustion qui sont soumis à une postcombustion. En raison des différentes hauteurs et différentes directions de conduits d'échappement 7 agencement, il est turbulence dans l'écoulement de gaz dans la chambre 4 de postcombustion des gaz de combustion, ce qui, d'une part, renforce l'incinérateur de gaz résiduaires de processus et d'autre part, augmente le temps de séjour du gaz résiduaire dans ladite chambre, ce qui contribue à l'efficacité de leur postcombustion. La conception des gaz de fumée caméra 4 postcombustion (labyrinthe de fumée) et contribue à un plus long séjour des gaz dans la chambre de postcombustion, en augmentant l'efficacité de postcombustion pour les raisons mentionnées ci-dessus. En outre, la disposition coaxiale de la chambre de postcombustion 4 par rapport à la chambre d'échappement de gaz de combustion 8, d'une part, il ne nécessite pas de chauffage spécial, i.e. Le flux de chaleur de la chambre de combustion 8, avec une mise au point au centre (axe) du four, où la chambre 4 de postcombustion des gaz de combustion suffisamment fournir son chauffage nécessaire pour les gaz de combustion postcombustion efficace, et d'autre part réduit les dimensions du four pour une seule et le volume de la chambre de combustion dans les dispositifs et les prototypes revendiqués.

Dans la mesure où la charge de gaz incinérateur d'échappement plus efficaces en premier lieu, elles contiennent des aérosols réduit sazheobraznyh dozhzhennyh leur contenu dans les gaz est fortement accrue sécurité et le fonctionnement du four. En effet, les produits de combustion sont sazheobraznye surface étendue, ce qui contribue rétention très durable à la surface des radionucléides. Contactez sazheobraznyh de produits radioactifs dans l'environnement, à son tour, peut conduire à une infection de la zone durable en raison de leur perte sur différentes surfaces ainsi que des précipitations. En outre, dans le cas des différents systèmes de traitement des produits gazeux de combustion de la présence dudit aérosol conduisent à la formation de déchets radioactifs secondaires en plus grandes quantités que dans le cas du gaz de nettoyage avec leur faible teneur, ledit volume et doit être éliminé, ce qui contribuera plus améliorer la sécurité de l'environnement.

calculs comparatifs montrent que la teneur en matières solides d'aérosols dans le gaz de fumée provenant du four proposé moyenne 1,5-1,7 fois plus faible que dans les gaz qui se forment dans le four connu de conception de l'art antérieur.

En outre, les conduits d'échappement omnidirectionnelles crée des vitesses d'écoulement de gaz de trempe réciproque se déplaçant de la chambre de combustion 8, la chambre 4 de gaz postcombustion, ce qui réduit le risque de glissement de gaz imbrûlés de la combustion dans le four de déchets avec une augmentation du taux de combustion, ce qui augmente la sécurité de l'environnement de fonctionnement du four . La présence même, au moins quatre, la quantité chambre de combustion 8 en raison du fait qu'un certain nombre de chambres est le minimum requis pour fournir la chambre de postcombustion des gaz d'échappement chaud d'une manière qui garantit l'absence de postcombustion dans la chambre à gaz 4 zones non chauffées, à savoir nombre spécifié est utilisé pour empêcher le gradient de température dans la zone de postcombustion des gaz et par conséquent possible d'empêcher le glissement des gaz non brûlés à l'extérieur du four.

REVENDICATIONS

FOURNEAU DE COMBUSTION DE DECHETS RADIOACTIFS comprenant un boîtier comportant une chambre de combustion, la chambre de verrouillage de l'alimentation en déchets et et la chambre à gaz de fumées de combustion, et un dispositif d'alimentation en combustible et un oxydant, caractérisé en ce que, afin de réduire les dimensions du four, mais aussi d'améliorer l'efficacité et la sécurité fonctionnement, le four comporte un nombre pair, non inférieur à quatre, le nombre de chambres de combustion, chacun équipé de son chargement de déchets du sas, la chambre de combustion est axialement positionnée le long du périmètre du corps de four, et la postcombustion chambre de gaz de fumée est disposé de manière coaxiale avec la chambre de combustion et comprend interne et externe le corps cylindrique formant à l'intérieur de la chambre labyrinthe tuyau de raccordement et la chambre de combustion de la post-combustion des gaz de combustion reliée à la chambre des gaz d'échappement postcombustion des canaux de sortie de gaz ayant une hauteur et l'emplacement des niveaux multidirectionnels différent dans chacune des deux chambres voisines de combustion.
