Fédération de Russie Patent RU2054143

Incinérateur de déchets de combustible liquide

Incinérateur de déchets de combustible liquide

Nom de l'inventeur: Eugene M. Marchenko; Trubitsin Nikolai Borisovich
Le nom du titulaire du brevet: Eugene M. Marchenko; Trubitsin Nikolai Borisovich
Adresse de correspondance:
Date de début du brevet: 26.02.1993

L'invention concerne un traitement thermique des combustibles liquides et les déchets peuvent être utilisés pour l'élimination des déchets dans les différents secteurs de l'économie. déchets combustibles liquides est gazéifié dans la chambre de gazéification avec de l'air insuffisante. Le four est en outre pourvu d'une enveloppe externe formant la chambre de gazéification avec l'espace annulaire. Dans la chambre de gazéification et l'espace annulaire pour former une torsion dans des directions opposées des tourbillons qui se produisent dans la chambre de postcombustion, et où à travers les trous radiaux de fournitures d'air tertiaire. Les produits de combustion sont évacués par le tuyau d'échappement.

DESCRIPTION DE L'INVENTION

L'invention concerne le traitement thermique des déchets et du combustible liquide peut être utilisé dans la conception des fours pour l' élimination des déchets pour les différents secteurs de l'économie.

liquide incinérateur connu déchets combustibles contenant placés de manière coaxiale la paroi de gazéification de la chambre d'extrémité et de la post-combustion de l'appareil des produits de gazéification, des tubes d'alimentation en air tangentiel aux caméras de gazéification et le tube de post-combustion fournissant des déchets de combustible liquide qui est relié axialement à la chambre de gazéification à travers la paroi d'extrémité et le tuyau d'échappement, relié à la chambre de postcombustion.

Les inconvénients de l'art antérieur, semblable à ce qui précède, sont réduits de fiabilité, coût-efficacité et le degré de neutralisation des déchets.

Le résultat technique t. E. Le but de la présente invention est d'améliorer la fiabilité, l'économie et le degré de décontamination des déchets.

Le résultat technique est obtenu par le fait que le liquide d'incinération de déchets combustibles contenant placés de manière coaxiale la gazéification paroi d'extrémité de la chambre et la post-combustion de l'appareil des produits de gazéification, des tubes d'alimentation en air tangentiellement à la caméras de gazéification et de déchets combustibles postcombustion liquide du tuyau d'alimentation est relié axialement à la chambre de gazéification à travers l'extrémité paroi et le tube d'échappement relié à la chambre de postcombustion selon l'invention muni d'un jeu extérieur de manière coaxiale avec la chambre du réceptacle de gazéification, en formant avec ce dernier un espace annulaire relié extrémité ouverte vers la chambre de postcombustion et la paroi fermée de l'autre extrémité à la tangente de boîtier connectés des tubes d'alimentation en air supplémentaire, et un tangentielles des tubes d'alimentation en air vers la chambre de gazéification et le boîtier sont dirigées de manière opposée.

De plus, l'anneau peut en outre être placé un diaphragme monté sur le jeu radial interne de la chambre de gazéification, et cette ouverture peut être placé dans l'extrémité ouverte de la fente annulaire. des tuyaux d'alimentation en air dans le boîtier et la chambre de post-combustion peuvent être espacés le long de l'axe longitudinal du four, tandis que les parois latérales internes de la chambre de post-combustion à partir de la face d'extrémité de l'attache de logement est formé par au moins une rangée de trous radiaux. En outre, l'anneau peut être monté des lames de turbulence.

Tourbillon lavage de l'air de la chambre de gazéification va assurer son refroidissement fiable, tandis que dans le même temps sera chauffé de l'air secondaire. Torsion de l'air dans la chambre de gazéification dans le boîtier et dans des directions opposées, de fournir un mélange efficace des produits de la chambre de gazéification à l'air secondaire provenant de l'espace annulaire, et plus important, ce qui crée un courant inverse de gaz chauds provenant de la chambre de post-combustion dans la chambre de gazéification. Aperture intensifie le processus de mélange des produits de gazéification et de l'air secondaire. postcombustion effectuée avec des parois latérales intérieure et extérieure, entre lesquelles une fente pour le passage de l'air. L'air refroidit la chambre de combustion secondaire, puis à travers une série de trous radiaux dans la chambre, ce qui augmente le degré d'élimination des déchets.

Incinérateur de déchets de combustible liquide

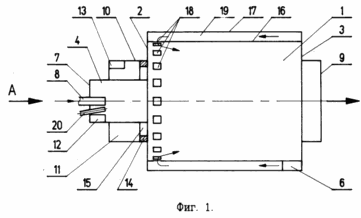

Fig. La figure 1 montre un four pour brûler des déchets liquides combustibles; Fig. La figure 2 est une vue selon la flèche A sur la Fig. 1.

Fours pour l'incinération de déchets liquides combustibles contient 1 postcombustion produits chambre de gazéification des parois avant 2 et arrière 3 fin. Du côté de la paroi d'extrémité arrière 3 à la chambre de postcombustion 4 1 disposition de gazéification. Par chambres de gazéification 4 et l'entrée d'air 1 post-combustion connectés tangentiellement buses, 5 et 6. Grâce à la paroi d'extrémité 7 de la chambre de gazéification est reliée axialement à la chambre de gazéification 4 entrée alimentation 8 fluide déchets combustibles. Par la paroi d'extrémité 3 de la chambre 1 est conduit d'échappement de postcombustion connecté 9. coaxiale avec la chambre de gazéification 4 est installé à l'extérieur d'un boîtier 10 formant une paroi latérale de la chambre 11, un espace annulaire 4, avec une paroi d'extrémité fermée 12. Par logement 10 tangentiellement relié un 13 buses d'entrée d'air supplémentaires. La fente annulaire 11 est en outre agencé un diaphragme 14 monté sur le jeu radial interne 15 de la chambre de gazéification 4. Un four et comprend des parois latérales intérieure et extérieure 16 et 17 la chambre respectivement post-combustion et dans la paroi interne 16 adjacente à la paroi d'extrémité avant 2 comporte un certain nombre de trous radiaux 18 d'amenée d'air tertiaire à partir de la fente 19 formée par des parois latérales 16 et 17. La cellule 4 gazéification et trouvé le dispositif d'allumage 20.

Incinérateur de déchets de combustible liquide fonctionne comme suit

déchets combustibles liquides est fourni à travers le conduit 8 dans la chambre 4 dans laquelle l'écoulement de vortex d'air de gazéification atomisée tangentiellement fourni par des buses 5. Avec le dispositif d'allumage 20, mélange d'air des déchets est allumé. Sous l'effet du liquide caloporteur de déchets combustibles gazéifié par combustion partielle des déchets. Ainsi, le coefficient d'excès d'air dans la chambre de gazéification 4 pris 0,3 à 0,7 en fonction du type de déchets. L'air secondaire est introduit à travers des buses 13 dans l'espace annulaire 11, les tubes 13 sont reliés au boîtier 10, de sorte que le vortex tourbillonnant dans l'espace est à l'opposé dirigé torsion de la chambre à tourbillon 4. Passer la fente 11 refroidit l'air 4 paroi de la chambre de gazéification et simultanément chauffée. Dans les postcombustion chambre 1 tourbillonnement tourbillons dans des directions opposées à partir de la chambre de gazéification 4 de la fente 11 et mélangé de manière intensive, à la limite des tourbillons front de flamme générée, ce qui crée un courant inverse de gaz chauds provenant de la chambre de postcombustion 1 à la sortie de la chambre de gazéification.

Aperture 14 avec un jeu radial 15 crée des conditions plus favorables pour la turbulence de l'écoulement sur le diaphragme 14. En outre, l'écart 15 peut être placé de nouvelles aubes de turbulence (non représenté). Une partie de l'air (tertiaire) alimenté par la conduite 6 dans l'espace 19 entre les parois 16 et la chambre 17 de post-combustion 1. La chambre de postcombustion 1 paroi de refroidissement par air, chauffée et à travers les trous radiaux 18 est introduit dans la chambre de combustion secondaire.

Un mélange intensif du combustible et des déchets de l'air dans la chambre de gazéification 4, l'organisation de l'alimentation en air à trois étages pour un haut degré de turbulence de l'écoulement permet, d'une part, de réduire la formation d'oxydes d'azote, de l'autre assure la neutralisation complète des déchets liquides.

rapport air-carburant à la sortie de la chambre de postcombustion 1 pris environ 1,3 à 1,5. Les produits de combustion sont retirés de la chambre 1 à travers l'entrée 9.

L'invention améliore la fiabilité, l'économie et le degré de neutralisation des déchets en mélangeant les déchets et le refroidissement par air et four à air des éléments de conception intensive.

REVENDICATIONS

1. Un four pour brûler des déchets de combustible liquide contenant placé de manière coaxiale avec la paroi de la chambre de gazéification d'extrémité et la post-combustion de l'appareil des produits de gazéification, des tubes d'alimentation en air tangentiellement à la gazéification et de post-combustion des chambres, le liquide tuyau d'entrée des déchets reliée à la chambre de gazéification de manière axiale à travers la paroi d'extrémité et le tuyau d'échappement, relié à la postcombustion de la chambre, caractérisé en ce qu 'il est pourvu d'un jeu extérieur de manière coaxiale avec la gazéification du boîtier de chambre formant avec ce dernier un espace annulaire relié extrémité ouverte vers la chambre de postcombustion et la paroi fermée de l'autre extrémité, au boîtier des buses d'alimentation en air additionnel relié de manière tangentielle, les buses une entrée d'air tangentielle à la chambre de gazéification et le boîtier sont dirigées de manière opposée.

2. Four selon la revendication 1, caractérisé en ce que la fente annulaire située plus diaphragme monté avec un jeu radial dans la chambre de gazéification.

3. Le four de la revendication. 1 et 2, caractérisé en ce que le diaphragme est placé dans le jeu d'extrémité de l'anneau ouvert.

4. Le four de la revendication. 1 à 3, caractérisé en ce que les conduites d'alimentation en air dans le boîtier et la chambre de postcombustion espacés le long de l'axe longitudinal du four.

5. Le four de la revendication. : 1 - 4, caractérisé en ce que les parois latérales intérieures du carter de post combustion en bout jonction est faite au moins une série de trous radiaux.
