Fédération de Russie Patent RU2133540
DISPOSITIF DE PROTECTION radiofréquence
Nom du demandeur: Kolosov Valery (RU); Alex Muratov Fahtdinovich (UZ); Anatoly Krasnov (UZ); Koltunov Gennady Antonovich (UZ)
Nom de l'inventeur: Kolosov Valery (RU); Alex Muratov Fahtdinovich (UZ); Anatoly Krasnov (UZ); Koltunov Gennady Antonovich (UZ)
Le nom du titulaire du brevet: Kolosov Valery (RU); Alex Muratov Fahtdinovich (UZ); Anatoly Krasnov (UZ); Koltunov Gennady Antonovich (UZ)
Adresse pour la correspondance: 117437, Moscou, rue Profsojuznaya 108, JSC "VT et PE", Kolosov VA
Date de début du brevet: 26.05.1997
Dispositif de protection de dispositif électronique (RP) à partir court terme surtensions dans l'alimentation en courant alternatif, comprenant deux limiteurs de tension (OH) (5, 6) connectés en série et en opposition les uns aux autres et connectés entre les conducteurs, qui reçoit la tension d'alimentation à la (RP ). L'appareil est caractérisé en ce que la première résistance (R) (10) et la première diode électroluminescente (LED) (8) connectés en série et forment une première chaîne, la deuxième R (11) et la diode électroluminescente (9), - la formation de la seconde chaîne, les deux chaînes sont reliées en série et connectés aux conducteurs, qui reçoit une tension à la PR. Les première et seconde diodes électroluminescentes (8 et 9) inclus compteur. Des points de chaînes et les composés OH connectés par l'intermédiaire d'une troisième diode électroluminescente (12). Si un réseau de tension demi-cycle positif OH (5) effectue, OH (6) - fermé, SD (12) - Lights, LED (9) ne seront pas éclairés, mais à travers lui comme à travers une diode de polarité inverse sera courant limité à haute résistance F (11). A poussées à court terme - feux seulement LED (12). Si le seuil de dommage est dépassé, OH (5) ou (6) - lumières ou LED (8) ou LED (9). Si deux voyants sont allumés (8 et 9) et LED (12) ne sont pas allumés, puis deux hors d'OH (5 et 6). EFFET: Le dispositif permet l'affichage de la sortie du système OH (5, 6), ce qui augmente la fiabilité de l'opération de RP. En outre, le dispositif indique la présence ou l'absence de la tension du réseau.
DESCRIPTION DE L'INVENTION
La présente invention concerne le génie électrique, en particulier aux dispositifs radioelektronnnyh dispositifs de protection, connecté à l' alimentation secteur.
Il est connu que la tension en courant alternatif 220 (127) ayant à haute fréquence impulsion de courant allant jusqu'à 500 ou plus sont possibles de courtes impulsions avec une amplitude de plus de 1 kV. Ces pointes de tension en passant par l'alimentation peuvent endommager les appareils et les puces semi-conducteurs ou causer des dysfonctionnements d'appareils électroniques.
Pour éviter une surtension appliquer des régimes spéciaux avec parafoudres à gaz, varistances, des diodes Zener. Mais tous ces dispositifs ont une grande capacité de transconductance limite leur utilisation à des fréquences élevées (équipement électronique fixe VA Kolosov Puissance M:.. Radio et Communications, 1992, p 111.).
Par conséquent, pour la protection des équipements électroniques contre une surtension de l'alimentation en utilisant des limiteurs de tension (diodes suppresseurs), qui ont des propriétés à haute fréquence, limiteurs de tension font leur chemin dans le cas de la tension appliquée à eux, au-delà de la valeur de la tension de claquage. Le dispositif de protection des appareils électroniques contre les surtensions de l'alimentation électrique à l'aide d'un limiteur de tension (prototype), décrit, par exemple, dans les «dispositifs électroniques pour la protection de l'électronique contre les surcharges électriques» (auteurs V.P.Cherepanov, A.K.Hrulev et I.P .. Bludov M:. Radio et Communications, 1994, p 42, figure 10.6)...
dispositif électronique dispositif de protection contre les surtensions transitoires dans le secteur a deux connectés en série limiteur et contre la tension entre eux et connectés entre les conducteurs sur lequel l'instrument reçoit la tension d'alimentation. Lorsque les surtensions réseau tension limitateurs un est conducteur, les autres courtes pauses, avec l'impulsion de surtension est limitée et ne causent pas de brouillage ou d'un dysfonctionnement dans le dispositif de radio. Deux opposées connectées en série et le limiteur de tension avec l'autre, peut être formé comme un dispositif unique - le limiteur de tension symétrique, à l'autre point de connexion est un limiteur de sortie.
Toutefois, en cas de défaillance de l'un des limiteurs de tension (ouvrir, par exemple, un court-circuit dû à un courant important) le pouvoir de l'unité ne sera pas rompu, mais le dispositif sera privé de protection contre les surtensions. Un défaut dans le dispositif de protection, ce qui ne peut pas être immédiatement détectée et, par conséquent, n'a pas été éliminé. Cela réduit la fiabilité des équipements électroniques.
L'invention proposée résout le problème technique d'augmenter la fiabilité des équipements électroniques. En outre, il a fourni des conditions plus favorables pour le fonctionnement des équipements électroniques en réduisant les interférences.
L'essence de l'invention revendiquée est que le dispositif de protection du dispositif électronique comprend deux limiteurs de tension connectés en série et compteur connecté à l'autre et entre les conducteurs, qui reçoit une tension d'alimentation de l'appareil radio-électronique (caractéristiques de suivi). L'appareil comprend un premier et un deuxième et troisième diodes, et des première et seconde résistances, une première résistance et une première diode connectés en série pour former une chaîne de la première diode, une seconde diode et une seconde résistance connectée en série pour former une seconde chaîne de LED. Et les deux chaînes de LED sont connectées en série et connectées aux conducteurs, qui reçoit une tension aux dispositifs radio-électronique. les chaînes de LED connectées les unes aux autres de telle sorte que les première et seconde diodes comprises dans l'opposition les uns aux autres, et un point avec les chaînes de LED est connectée au point de connexion à travers la troisième tension de connexion limiteurs LED. des bornes de polarité des première et seconde diodes qui sont connectées par l'intermédiaire d'une troisième LED vers le point de connexion des limiteurs tension polarités semblables terminaux interconnectés limiteurs de tension et de la polarité de la sortie de la troisième LED est connectée aux première et deuxième diodes est polarités semblables bornes des première et seconde diodes reliées entre elles.
Le dispositif de protection de dispositif électronique proposé contre les surtensions transitoires dans le courant alternatif illustré par un dessin.
 |
La liste des désignations dans le dessin:
|

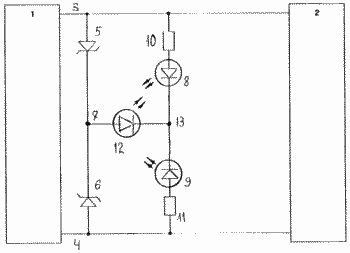

Le dessin montre un dispositif de protection du dispositif électronique 2 contre les surtensions transitoires dans le réseau 1 AC alimentation. La tension d'alimentation secteur CA fournie par les conducteurs 3 et 4. Les limiteurs de tension 5 et 6 sont connectés en série et en opposition les uns aux autres et à 7, ils sont connectés. Ils sont connectés entre les conducteurs 3 et 4, qui reçoit la tension d'alimentation aux dispositifs radio-électronique 2.
Dispositif de protection dispositif électronique comprend une première et une seconde LED 8 LED 9, la résistance 11. La première résistance 10 et la première diode émettrice de lumière 8 connectés en série pour former une première chaîne de LED première résistance 10 et la seconde. Une seconde résistance 11 et la seconde diode émettrice de lumière 9 montés en série et forment une seconde chaîne de LED. Les deux chaînes de LED connectées en série au point 13 et connectés aux conducteurs 3 et 4 respectivement. La première et la deuxième LED chaînes sont connectées de telle sorte que les 8 et deuxième 9 premières LED incluses opposées les unes aux autres, et un point de connexion 13 des chaînes LED connectés aux limiteurs point 7 composés tension à travers 12. polarité troisième LED connectée aux bornes 13 aux voyants 8 et 9 sont similaires au composé polaire au limiteur de tension 7 sorties 5 et 6. la polarité de la sortie de la troisième LED 12 est connectée au point de raccordement 13 des chaînes de LED, les LED est polarités des bornes analogues 8 et 9 sont reliés 13 points de connexion à des chaînes LED.
Le fonctionnement du dispositif est décrit ci-dessous.
Tension d'alimentation AC 1 est alimenté par des conducteurs 3 et 4 à l'appareil radio-électronique 2. En fonctionnement normal, l'alimentation en courant alternatif, un réseau de tension de demi-cycle positif (fil supérieur 3 - plus), le limiteur de tension supérieure 5 inclus dans la demi-vie direction, conduit un courant du second limiteur de tension 6 (en bas) inclus comptoir est fermé. Le courant traversant le limiteur de tension supérieure 5 traverse la troisième LED 12 et un second (inférieur) chaîne de LED avec la deuxième LED 9 et la seconde résistance 11 (à travers la deuxième LED 9, le courant circule en dépit du fait que le 9 LED est allumé en polarité inverse; ce courant limitée résistance à haute résistance 11 et la tension inverse à travers le 9 LED est déterminée par la branche négative des caractéristiques courant-tension de la LED). Dans le même temps la troisième LED 12 s'allume, et la seconde LED 9 volonté de lumière (directe troisième courant LED 12 est suffisante pour son éclat, le courant inverse de la 9 LED ne provoque pas l'éclairage LED 9). Il n'y aura pas de lumière, et la LED 8, puisque les deux extrémités des premières chaînes LED sont sous presque la même (chute de tension à travers l'étranglement 5 et le 12 LED sont de petite taille) potentiel.
Au cours du demi-cycle négatif de la tension d'alimentation (sur le fil supérieur 3 - moins) il effectue le second limiteur (plus faible) de tension 6. Lorsque ce courant passe à travers la troisième LED chaîne 12 et la première (supérieure) LED - la première diode 8 et la première résistance 10. La troisième LED 12 émet à nouveau la lumière, la première 8 LED ne fait pas la lumière, la seconde lumières LED et (dispositif de protection de travail similaire à celle décrite pour le demi-cycle positif) 9.
A surtension à court terme en courant alternatif dépassant les surtensions tension inverse admissible suppresseurs 5 et 6, l'un d'entre eux est inclus dans la direction vers l'avant, la conduite, et le second comprenait le premier compteur, de courtes pauses et donc limite l'impulsion de surtension dans le réseau et protège appareil. Si la puissance de la surtension ne dépasse pas la panne de courant du limiteur de tension de seuil, le dispositif poursuit alors son fonctionnement normal. Pour courte tension d'impulsion, qui ne détruit pas les limiteurs de tension, les rien ne change d'utilisateur, les voyants 8 et 9 sont éteints, et les 12 LED reste allumée
Si le courant dépasse le limiteur de tension de seuil de surtension de claquage 5 ou 6, un limiteur de tension tombe en panne (brûlures).
Laisser limiteur de tension de combustion 5. Ce courant circule à travers le limiteur de tension 5. Quand une tension positive sur le fil 3, le courant passe à travers la première résistance 10, la première diode LED 8 (vers l'avant), le deuxième voyant 9 (dans le sens inverse) et une seconde résistance 11. les premières LED 8 allume (développés assez pour ce courant est le résultat d'environ la moitié de la tension d'alimentation), la seconde diode électroluminescente 9 est pas allumé (courant inverse ne provoque pas la lueur LED), et la troisième LED légèrement réduit l'effet de la lumière, comme il est maintenant le courant passe à travers elle ne sur le demi-cycle négatif de la tension du réseau par l'intermédiaire d'un limiteur de tension 6. Ainsi, la lueur de la première diode 8 indique l'échec du premier limiteur de tension 5.
De même, la deuxième éclairage LED 9 montre l'échec du second limiteur de tension 6. Si les deux voyants 8 et 9, et 12 LED ne sont pas allumées, puis descendit le limiteur deux de tension. Si non éclairée, aucune des LED, il n'y a pas de tension sur les fils 3 et 4.
Si un tiers LED 12, il y a une tension d'alimentation et cesse de fonctionner correctement et le dispositif électronique de protection de l'appareil correctement.
Cette indication du dispositif électronique de dispositif de protection contre la montée de l'alimentation AC permet à l'utilisateur d'être sûr de la protection en temps réel de votre appareil, et de prendre des mesures immédiates pour remplacer un des dispositifs de protection ont échoué.
Du point de vue de la faisabilité industrielle du dispositif, il peut être fabriqué en utilisant des composants communs. Il ne nécessite pas le développement et la production de composants électroniques spéciaux. Si nécessaire, la fabrication du dispositif se prête à l'automatisation.
Structurellement, il est conseillé de placer l'appareil dans une petite enceinte étanche, puis en versant des éléments radioactifs, le boîtier comporte une partie en saillie des diodes lumineuses et deux sorties pour la connexion au réseau.
Cette indication du dispositif électronique de dispositif de protection contre la montée de l'alimentation AC permet à l'utilisateur d'être sûr de la protection en temps réel de votre appareil, et de prendre des mesures immédiates pour remplacer un des dispositifs de protection ont échoué. En outre, en raison des première et seconde résistances à haute résistance dispositif de protection de dispositif électronique sélectionne à partir de la source d'alimentation un courant faible, ce qui réduit la puissance dissipée par le dispositif et permet de réduire les dimensions du dispositif de protection.
REVENDICATIONS
Dispositif de protection de dispositif électronique comprenant deux limiteurs de tension connectés en série et en opposition les uns aux autres et connectés entre les conducteurs, qui reçoit la tension d'alimentation aux dispositifs radio-électroniques, dont une pour le court-tension en courant alternatif de courtes pauses et limite ainsi l'impulsion de surtension en réseau et protège le dispositif radio-électronique, caractérisé en ce qu 'il comprend des premier, deuxième et troisième LED, les première et seconde résistances, une première résistance et une première diode connectée en série et forment une première chaîne de LED, la seconde résistance et une seconde diode connectée en série et forment une seconde chaîne de LED les deux chaînes de LED connectées en série et sont connectés aux conducteurs, qui reçoit la tension de l'appareil radio-électronique avec les chaînes de LED connectées les unes aux autres de telle sorte que les première et seconde diodes comprises dans l'opposition les uns aux autres, et un point LED de connexion des chaînes reliées à la tension point de connexion des limiteurs par l'intermédiaire d'une troisième diode, les bornes de polarité des première et seconde diodes qui sont connectées par l'intermédiaire d'une troisième diode à jonction des limiteurs de tension, de polarités semblables interconnectés broches tension limiteurs et la polarité de la troisième LED de sortie reliées aux première et seconde diodes sont des bornes de polarités semblables interconnectées des première et seconde diodes.
