Fédération de Russie Patent RU2110164
borne «intelligente» pour une lampe

Nom du demandeur: Heikki Korkala [FI]
Nom de l'inventeur: Heikki Korkala [FI]
Le nom du titulaire du brevet: Heikki Korkala [FI]
Adresse de correspondance:
Date de début du brevet: 10.11.1992

borne de contact intelligente pour une lampe comprenant une pluralité de lampes commandées individuellement associés à l'alimentation commune du circuit et le dispositif de commande de fonctionnement pour la transmission de signaux requis des éléments de commande électronique de commande de fonctionnement associés à la lampe ou de la borne de contact et de façon sélective de répondre ou ne pas répondre aux divers signaux de commande. À la borne de la lampe, appelés éléments électroniques de commande ne forment qu'un seul élément remplaçable, qui est basé sur le message inclus dans le signal de commande de fonctionnement, elle identifie pour remplir la fonction d'une lampe correspondante. En outre, les commandes électroniques dans le contrôle de leur état et de l'état de la lampe et, le cas échéant, donnent une indication de dysfonctionnement.

DESCRIPTION DE L'INVENTION

La présente invention se rapporte à une borne "intelligente" de la lampe destiné à être utilisé dans un système d'éclairage comprenant une pluralité de lampes commandées individuellement associées à la même opération , l' alimentation du circuit d'alimentation et dispositif de commande pour transférer la commande de fonctionnement des éléments électroniques de commande de signal souhaité sont introduits lampe ou une borne de contact et qui réagissent sélectivement ou ne pas réagir aux divers signaux de commande.

Le type de système d'éclairage au- dessus a été proposé précédemment, par exemple, dans [1], [2]. Systèmes d'éclairage de ce type sont particulièrement appropriés pour l'utilisation comme un système d'éclairage automobile, avec un avantage significatif par rapport aux systèmes classiques est que toutes les lampes peuvent être connectés à un conducteur, comportant par exemple deux ou trois fils. Le système sera plus simple et économique, étant donné que le nombre de conducteurs est substantiellement réduit. Cependant, dans ces systèmes de contrôle d'éclairage connus antérieurement, une lampe ou sa borne de contact ne sont pas fournis avec des composants électroniques qui facilitent leur fonctionnement indépendant "intelligent" pour tirer pleinement parti du système.

Objet de l'invention est de proposer un nouveau type de terminal "intelligente" de la lampe contenant un composant standard remplaçable qui a une fonctionnalité suffisante pour augmenter le niveau de normalisation du système par rapport à une pluralité de lampes.

Ce résultat est atteint par le terminal "intelligent" pour une lampe destiné à être utilisé dans un système d'éclairage comprenant une pluralité de lampes commandées individuellement associées au schéma d'alimentation en énergie et le fonctionnement général du dispositif de commande pour transférer la commande du fonctionnement des éléments électroniques de commande de signal souhaité associés à la Terminal "intelligent", lesdits éléments réagissent sélectivement ou ne réagissent pas aux divers signaux de commande conforme à l'invention comprend des éléments électroniques de commande, et constitue une connexion de composant remplaçable entre la lampe et la source d'alimentation du circuit, dans lequel les commandes électroniques comprennent un moyen pour identifier un message prédéterminé au signal de commande, des moyens pour allumer la lampe lorsque l'identification dudit message, des moyens pour contrôler la lampe à l'état de fonctionnement et des moyens pour générer une indication de défaut si le courant traversant la lampe est supérieur ou inférieur à une position prédéterminée respectivement agrandir ou la valeur minimale, ledit seul élément remplaçable est relié à un groupe de conducteurs comprenant au moins un conducteur électrique par sertissage à travers l'isolant du conducteur.

Dans cette commande électronique comportent de préférence des moyens pour réguler la puissance traversant la lampe et les composants électroniques inclus dans lesdits éléments électroniques de commande peuvent être montés par encollage, le brasage ou le soudage cathodique sur une base en céramique, une partie des composants électroniques, tels que des conducteurs, et les résistances peuvent être déposées sur le substrat ou carte de circuit imprimé par la technique d'impression de film épais; En particulier, les résistances peuvent être appliquées sur un PCB polymère par la technologie d'impression.

En outre, des moyens de commande de puissance sont de préférence adaptés pour recevoir leurs signaux de commande en fonction des valeurs mesurées du courant de charge traversant la lampe, et la tension de la lampe.

Dans ce test, la lampe à froid est de préférence fourni en faisant passer à travers la lampe est très faible courant de test à partir de l'opération logique du circuit de commande, qui fournit des émissions d'indication de défaut fourni si le courant de test est nul ou supérieur à une valeur prédéterminée.

codage supplémentaire dudit message prédéterminé est prévu de préférence au moyen de contacts supplémentaires entre lesdits éléments électroniques de commande du composant, et le conducteur de signal.

Ainsi, la borne «intelligent» quand il est utilisé dans le système d'éclairage du véhicule est pourvu de moyens pour l'activation des contacts supplémentaires entre lesdits éléments électroniques de commande du composant et un lampes de signalisation conductrices pour différentes fonctions de codage en fonction de leur emplacement.

L'invention est expliquée ci-dessous par des exemples de son mode de réalisation, illustrés par des dessins dans lesquels:

Fig. 1 - bloc diagramme du système électronique de la borne "intelligente" de

Fig. 2 - schéma de principe illustrant les principales étapes
Sortie contact "Smart"

Fig. 3 - une représentation schématique de la connexion de sortie de contact «intelligente»
avec un groupe de fils d'éclairage

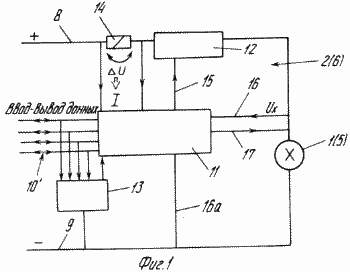

Fig. La figure 1 montre un exemple de réalisation d'un circuit électronique pour la borne "intelligente" de celui-ci. La lampe 1 est reliée à un circuit d'alimentation connecté aux conducteurs 8 et 9 série avec la lampe 1 est relié au fusible 14 et la largeur d'impulsion modulateur 12. Le circuit logique 11 effectue de commande de fonctionnement, qui est décrit plus en détail ci-dessous. Le circuit logique 11 est pourvu d'un canal d'information 10 ^Janvier pour fournir les commandes de contrôle du fonctionnement d'un dispositif de commande externe. En outre, le canal d'information entre le 10 ^Janvier et le circuit logique 11 est synchroniseur 13 qui sélectionne la fréquence d'horloge des instructions de commande transmises via le canal de trafic. Le circuit logique 11 commande les informations des messages de canal, qui dans ce cas sont sous la forme de codes de données. Lorsque le circuit logique 11 identifie un code prédéterminé pour allumer la lampe 1, il envoie une commande à travers le fil 15 pour commencer la largeur d'impulsion modulateur 12. Sur la base du message circuit logique reçu 11 identifie lampe 1, fournissant du travail dernière comme une lampe appropriée, et la nécessité de automatiquement, par exemple, les actions suivantes: commande de puissance, feux clignotants, passer à l'éclairage crépusculaire, et ainsi de suite. Pour contrôle de puissance des mesures de circuit logique de la différence de tension à fusible 14. Sur la base du résultat de la logique de mesure 11 détermine la valeur du courant I circulant à travers la lampe 1. Le fil 16 des mesures de circuit logique de la tension _U x, agissant sur la lampe 1, et modifie la sortie _U x · I. Sur la base de cette mesure et le fonctionnement de calcul circuit logique 11 commande le modulateur de largeur d'impulsions 12 de manière à fournir à la lampe 1 avec une puissance prédéterminée correspondant à l'action souhaitée pour cette lampe.

Fournir et contrôler la lampe à froid 1. A cet effet, dans le tube 1 au moyen d'un circuit logique 11 et le fil 17 est passé est très faible courant de test. Si le courant de test est supérieure à 0 ou inférieure à une valeur prédéterminée, la lampe est défectueuse. Si le courant de test est nul ou supérieur à une valeur prédéterminée, le circuit logique 11 produit une indication de défaut, par exemple à travers le même canal d' information 10 ^1, qu'elle utilise pour la réception de l'instruction de commande de fonctionnement.

La lampe peut être commandée dans son état de fonctionnement si le courant I circulant à travers la lampe est supérieure ou inférieure à un maximum prédéfini, ou une valeur minimum, le circuit logique 11 produit une indication de défaut.

Fig. 1 électronique lampe 1 contrôle indiqué généralement à 2.

La lampe 1 et des éléments électroniques de commande 2 forment un composant unique, qui peut être réalisé sous la forme d'un module en utilisant, par exemple, des procédés de collage, brasage et / ou soudage katodonakalnoy. Mettre en contact les éléments mentionnés ci-dessus, il est de préférence réalisée sur une base de céramique ou d'une carte de circuit imprimé 3. La partie d'éléments électroniques, des fils et des résistances particulières, les techniques de film épais peuvent être effectués sur l'appareil de base en céramique 3. En outre, les résistances peuvent être réalisées, par exemple, des procédés d'impression de polymère sur la carte de circuit imprimé. La technologie hybride à couche épaisse peut être utilisé pour fabriquer suffisamment petite taille et des composants à faible coût, ce qui est un élément amovible et remplaçable complètement.

Fig. La figure 2 montre une borne "intelligente", qui correspond au principe de son fonctionnement de la lampe au-dessus. des éléments électroniques de commande 6 sont montés sur le socle ou platine 7. Lampe céramique 5 peut être, par exemple, une lampe ordinaire, qui est actuellement utilisé dans la voiture. Il peut être fixé au composant 6, 7 et semblable à celui utilisé dans le présent procédé de fixation. Ainsi, aucune modification ne sont pas nécessaires dans la technologie de fabrication de la lampe et son boîtier 5 de la cartouche. En ce sens, la seule différence par rapport à un système traditionnel est que seulement besoin d'un type de lampe 5. Comme le montre la figure. 2, les éléments de commande électroniques 6 joint codeur de données reçues de la liaison série 10, codage supplémentaire peut être réalisée en combinant un ou plusieurs fils 10 le canal d'information ¹ canal série 10 ou l'alimentation en courant des conducteurs 8 ou 9.

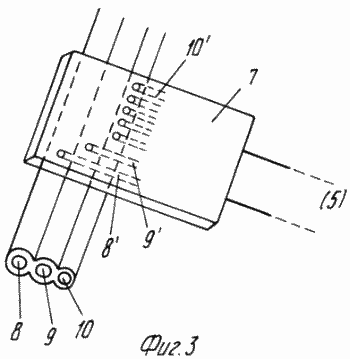

Fig. La figure 3 illustre plus en détail la connexion de sortie "intelligente" avec un conducteur comprenant un conducteur de courant 8 et les fils conducteurs de signaux 10. Le groupe peut contenir un conducteur de courant inverse 9 qui, cependant, peut remplacer le châssis du véhicule. Le nombre de composants fabriqués selon la présente invention peut être connecté en parallèle à ce groupe de fils. Et coder simultanément la connexion peut être réalisée, par exemple, par sertissage de la technique par des fils de connexion vpressovyvaniya 8 ¹ et 9 ¹ a et un certain nombre de fils de connexion 10 sont en contact avec les conducteurs ¹ à 8, 9 et 10 à travers l'isolation des fils. Le codage peut être réalisé, par exemple, en mettant en contact les fils de codage 10: 1 avec la ligne de signal 10, le conducteur d' entrée de courant 8 ou un conducteur de sortie de courant 9. Le codage associé à la fourniture de choix de fils de liaison 10 ^1, peut être utilisé pour déterminer la fonction de chaque lampe 1 et 5, en fonction de son emplacement que l'indicateur de direction, feux de stationnement, feu de recul, feux arrière, et ainsi de suite. Ainsi, ce codage supplémentaire facilite la composante auto-identification afin d'exercer leurs fonctions sur la base des témoins du message reçu. Toutefois, l'identification et la gestion des travaux peuvent être complètement inclus dans le message transmis, ce qui entraîne un codage supplémentaire est pas nécessaire. des fils de connexion de sortie «intelligent» 7 peuvent être connectées à une lampe classique 5 de telle sorte que, comme représenté sur la Fig. 2.

L'invention ne se limite pas à l'exemple de réalisation décrit ci-dessus. Une caractéristique importante de l'invention est que l'élément de commande eletkronny terminal et forment un composant unique - la borne "intelligent".

Le composant selon la présente invention doit satisfaire aux exigences suivantes.

1. identification

Le composant lui-même d'identifier un message entrant, qui peut être, par exemple:

- Le code en utilisant, par exemple, bus 120, protocole RS-232 série ou série conçue pour la voiture,

- VF,

- Fréquence radio,

- Le rayonnement infrarouge ou de la lumière.

2. Objectifs

Sur la base du composant de message reçu lui-même doit identifier pour servir de lampe correspondante, la mise en oeuvre automatiquement si cela est nécessaire, par exemple, les étapes suivantes:

- Contrôle de l'alimentation,

feux clignotants,

- Allumer l'éclairage crépusculaire.

3. La maîtrise de soi.

Le composant se protège contre les interférences externes et le circuit hors tension (fusible) pour éviter les risques de dommages aux systèmes électroniques externes. Composant et l'échec des rapports son état utilise la ligne de transmission de message, qui peut être le même que pour la réception de messages, ou différer de celle-ci.

En fonction du composant de destination, il peut correspondre à une ou plusieurs des facteurs associés au processus d'identification du composant, ses objectifs et d'auto-contrôle.

les dimensions des composants peuvent varier dans une gamme assez large, en fonction de l'application particulière. Cependant, dans la pratique, le but est de créer un modèle standard pour une application particulière, par exemple, une seule conception pour l'industrie automobile, et ainsi de suite.

le composant de gestion formé selon la présente invention peut être effectuée en utilisant les principes de fonctionnement des unités connues. De telles unités peuvent inclure, par exemple, un émetteur infrarouge de l'émetteur de code, un émetteur radio. .

REVENDICATIONS

1. Terminal intelligent pour la lampe destiné à être utilisé dans un système d'éclairage comprenant une pluralité de lampes commandées individuellement associées au schéma de fonctionnement général d'alimentation et de commande pour transmettre le signal souhaité commander le fonctionnement des éléments électroniques de commande associés au terminal «intelligent», lesdits éléments sélectivement réagir ou ne pas réagir aux divers signaux de commande, caractérisé en ce que la borne "intelligente", qui comprend des éléments de commande électroniques est une connexion de composant remplaçable entre la lampe et l'alimentation du circuit, tandis que les éléments de commande électroniques comprennent des moyens pour identifier un message prédéterminé au signal de commande, des moyens pour allumer la lampe lorsque l'identification dudit message, des moyens pour contrôler la lampe à l'état de fonctionnement et des moyens pour générer une indication de défaut si le courant traversant la lampe est supérieur ou inférieur à une valeur respectivement maximale ou minimale prédéterminée, et ledit seul élément remplaçable est relié à un groupe de conducteurs comprenant au moins un conducteur électrique par sertissage à travers l'isolant du conducteur.

2. La conclusion selon la revendication 1, caractérisé en ce que les éléments de commande électroniques comprennent en outre des moyens pour réguler la puissance traversant la lampe.

3. Dérivation selon la revendication. 1 ou 2, caractérisé en ce que les composants électroniques inclus dans lesdits éléments de commande électroniques, montés par collage, brasage ou soudage cathodique sur une base en céramique, une partie des composants électroniques, tels que des conducteurs et des résistances, déposée sur une base ou une carte de circuit imprimé par une technologie d'impression de film épais, les résistances déposées sur une carte de circuit imprimé en imprimant la technologie des polymères.

4. Dérivation selon la revendication 2, dans lequel les moyens de réglage de la puissance sont adaptés pour recevoir les signaux de commande en fonction des valeurs mesurées du courant de charge traversant la lampe, et la tension de la lampe.

5. La conclusion selon l'une quelconque des revendications 1 - 4, caractérisé en ce que l'essai de la lampe à froid disponible traversant la lampe est très faible courant de test à partir de l'opération logique du circuit de commande, qui fournit une indication de défaut émetteur, pourvu que le courant de test est nul ou supérieur à une valeur prédéterminée.

6. La conclusion selon l'une quelconque des revendications 1 - 5, caractérisé en ce que le codage des messages supplémentaires prédéterminés par des contacts supplémentaires prévus entre lesdits éléments électroniques de commande du composant et le conducteur de signal.

7. La conclusion selon l'une quelconque des revendications 1 - 6 pour une utilisation dans un système d'éclairage de véhicule, dans lequel le terminal «intelligent» est pourvu de moyens pour l'activation des contacts supplémentaires entre lesdits éléments électroniques de commande du composant et un lampes de signalisation de conducteur pour différentes fonctions de codage en fonction de leur emplacement .
