Fédération de Russie Patent RU2242071
NETWORK SWITCH AVEC LA PROTECTION DES CONSOMMATEURS DU SURGE
Nom du demandeur: Woodpeckers Rotefan Nikolaïevitch (RU)
Nom de l'inventeur: Woodpeckers Rotefan Nikolaïevitch (RU)
Le nom du titulaire du brevet: Woodpeckers Rotefan Nikolaïevitch (RU)
Adresse pour la correspondance: 141400, région de Moscou, Khimki, ul .. Kudryavtseva, 6, kv.61, R.N.Dyatlovu
Date de début du brevet: 03.09.2003
L'invention concerne le domaine de la protection électrique, y compris les appareils électroniques, principalement pour usage domestique, tels que les téléviseurs et les ordinateurs personnels. Commutateur de réseau avec la protection des consommateurs de surtension comprend un premier relais électromagnétique avec des contacts de puissance, connecté à la première borne de l'alimentation et la sortie d'entrée - à la première borne du consommateur. La deuxième borne d'alimentation couplée à la deuxième borne de l'utilisateur. Un second relais électromagnétique monté en série avec le premier. bouton "Démarrer" est couplé mécaniquement à l'armature du premier relais électromagnétique via un câble de rallonge. Établir des contacts du second relais sont connectés à l'enroulement du premier relais. Résistance en parallèle avec un condensateur connecté à la bobine du second relais électromagnétique, et la puissance de sortie par contact diode d'anode et la deuxième borne d'alimentation respectivement connectés aux bornes connectées aux premier et second relais électromagnétiques. L'invention permet au dispositif de circuit afin de simplifier et de réduire le nombre de ses éléments constitutifs, ce qui augmente la fiabilité du dispositif.
DESCRIPTION DE L'INVENTION
L'invention concerne le domaine de la protection électrique, y compris électronique, surtension du dispositif.
Dans les zones venteuses du pays, en particulier dans les zones rurales, aux lignes électriques aériennes se joints de recouvrement d'urgence de fils, de leur toucher et falaises, en raison de ce que les réseaux de tension peut être augmentée de 220 à 380, ce qui conduit à l'échec des appareils électriques et électroniques.
Dans des conditions de régime permanent, comme les réparations ou d'autres cas imprévus, peut perdre ou casser le fil neutre. Ainsi, deux consommateurs raccordés à des phases différentes, seront connectés en série à une tension de réseau de 380 V.
Si la répartition des charges connectées en série sera sous la surtension longue durée d'action, il peut créer un risque d'incendie, y compris dans les zones urbaines.
Un dispositif pour la protection des consommateurs en trois phases de la perte de phase (voir auth .. Certificat №1279009, H 02 N 7/08, 1984), comprenant un système électromagnétique avec des contacts électriques, bornes comprises entre la source et le consommateur, le bouton "Start" et "Stop" et un circuit de protection pour le thyristor.
Les inconvénients des dispositifs connus comprennent le fait qu'elle offre une protection contre les surtensions uniquement en cas de coupure du conducteur neutre.
Connu dispositif de protection contre les surtensions des consommateurs (voir. Magazine "Radio" 1/89 article V.Solonenko et E.Aleshina "surtension dispositif de protection", p.79), qui contient un relais électromagnétique avec des contacts de puissance, et utilisé comme un seuil Elément résistance de la résistance de limitation formée sur la diode haute puissance et le condensateur.
Les inconvénients des dispositifs connus comprennent le fait que le dispositif reste en mode veille. Ainsi les résistances de surchauffe, ce qui réduit la fiabilité de ce système de protection.
La solution technique proposée permet d' éliminer les inconvénients ci - dessus et, en outre, fournit un commutateur de réseau, le commutateur de réseau est équipé d' une protection contre les surtensions.
En outre, le dispositif peut être équipé de la deuxième étape de protection, ce qui augmente la fiabilité de ses travaux, comme dans ce cas, le facteur de fiabilité est d'une importance primordiale.
Le résultat technique est obtenu par le commutateur de réseau pour la protection des consommateurs contre les surtensions, comprenant un relais électromagnétique avec des contacts électriques, l'entrée reliée à la première borne de l'alimentation et la sortie vers le premier terminal de l'utilisateur, une deuxième borne de l'alimentation couplée à la deuxième borne du consommateur, une résistance, une diode et un condensateur en outre muni d'un deuxième relais électromagnétique en série avec le premier, cliquez sur «Démarrer», couplé mécaniquement à l'induit du premier relais électromagnétique par l'intermédiaire d'une rallonge, d'établir des contacts du deuxième relais est connecté à l'enroulement du premier relais et une résistance en parallèle avec un condensateur relié à l'enroulement primaire du second relais électromagnétique, et la puissance de sortie par contact diode d'anode et la seconde borne d'alimentation reliées respectivement aux bornes connectées aux premier et second relais électromagnétiques.
A une certaine complication des circuits dans le dispositif, la deuxième étape de protection, dans lequel la cathode de la diode reliée à la cathode du thyristor est reliée aux premières bornes d'une résistance, un condensateur et une résistance variable, une électrode de commande connectée à la seconde borne de la résistance et l'anode de la diode Zener peut être activée, dont la cathode est reliée à la deuxième borne un condensateur et une conclusion moyenne résistance variable dont la deuxième borne est reliée à la seconde borne d'alimentation électrique et l'anode du thyristor est reliée au point milieu des premier et second relais électromagnétiques connectés en série.
Afin de développer les structures de l'appareil et l'expansion de son champ d'utilisation, le bouton «Démarrer», couplé mécaniquement à l'induit du premier relais électromagnétique est remplacé par le bouton "Start", équipé de deux paires de fermeture de contacts électriques dont l'un est en parallèle avec l'enroulement primaire du second relais électromagnétique et l'autre une borne d'entrée connectée à la première borne d'alimentation et d'autre part - à l'anode de la diode.

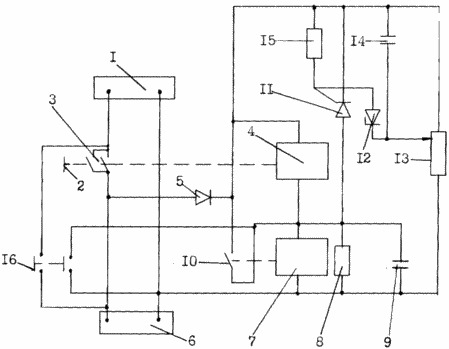

Le dessin est un schéma de circuit d'un commutateur de réseau pour la protection du consommateur contre les surtensions, y compris les suppléments pour le développement ultérieur de la solution technique proposée.
 |
Commutateur réseau avec la protection des consommateurs Surge comprend des bornes d'alimentation 1, bouton "Démarrer" - 2 contacts de puissance - 3 du premier relais électromagnétique - 4, diode - 5 terminaux consommateurs - 6, le second relais électromagnétique - 7 résistance - 8, un condensateur - 9, contact NO du deuxième relais - 10, thyristor - 11, Zener - 12, une résistance variable - 13, un condensateur - 14, résistance - 15 et le second bouton "Démarrer" - 16. "Start" bouton 2 est couplé mécaniquement à l'induit du premier relais électromagnétique 4 par l'intermédiaire de l'extension (la structure non représentée). En naviguant sur le bouton et câble d'extension "Démarrer" pour l'ancre de relais électromagnétique est son fonctionnement et l'auto-retenue. Le second commutateur électromagnétique 7 sert d'élément de seuil et est déclenché par une tension alternative de niveau prédéterminé. |
La diode 5, la résistance 8, un condensateur 9 fournit un deuxième mode de fonctionnement du relais électromagnétique 7. Une résistance 8 court-circuite la bobine de relais et établit son niveau de fonctionnement. La diode 5 et le condenseur 9 contribuent à la réduction et de lissage des fluctuations de l'armature du second relais électromagnétique 7.
Établir le contact 10 du second relais électromagnétique, lorsqu'il est activé obture la première bobine d'électro-aimant 4, de sorte que le courant à travers la bobine du deuxième électro-aimant 7 au moment de la commutation des contacts augmente.
Cette rétroaction positive assure un fonctionnement précis du second commutateur 7 et donc la mise hors tension et la libération du premier relais 4.
Lorsque vous appuyez sur "Démarrer" à travers le second relais électromagnétique 7, un courant circule, pour ancrer le relais 7 commence à exploiter une force constante dirigée dans le sens de son fonctionnement, ce qui réduit la zone d'ambiguïté relais caractéristique et fournit un commutateur de seuil plus stable 7 est libéré.
À travers une résistance 8 reliée en parallèle avec la bobine du relais 7, le courant circule à 3-4 fois plus faibles quantités que dans le cas de l'art antérieur ci-dessus, qui assure un fonctionnement sans surchauffe de la résistance 8. Enrouler les premier et second relais électromagnétiques 4 et 7 forment un réseau diviseur de tension dont la demi-onde de tension redressée est alimentée à l'anode et à la cathode du thyristor 11 et le diviseur de tension formé par la résistance variable 13, qui règle l'ouverture du thyristor 11 à différents réseaux de tensions prédéterminées.
A l'ouverture du thyristor 11 se produit commutateur de dérivation 4 et la libération. la diode Zener 12 est un élément de seuil. Lorsqu'une tension supérieure à la tension Zener de la diode Zener de stabilisation de courant augmente considérablement.
Une tension positive est retirée de la résistance variable 13 et est accumulée dans le condensateur 14, qui est déchargé par l'intermédiaire de la diode Zener 12, ce qui crée la tension positive résistance agissant sur l'électrode 6 du thyristor 11 de commande.
Le second bouton "Démarrer" dispositif 16 peut être incorporé sans affecter le bouton "Démarrer" 2.
bouton "Démarrer" 16 dispose de deux contacts électriques paires. Une paire ferme la seconde bobine d'électro-aimant 7, l'autre délivre la tension du réseau sur l'anode de la diode.
Donc, lorsque vous appuyez sur le deuxième bouton "Démarrer" 16 seconds relais électromagnétiques circuit shuntés, et l'enroulement du premier relais électromagnétique 4 est alimentée par le réseau de tension de diode et relais 4 est déclenchée.
Le second bouton "Start" 16 doit être utilisé, avec des relais électromécaniques (premier), ayant un groupe de contact fermé, et le "Start" 2 - complète avec des relais électromécaniques (premier), ayant un groupe ouvert de contacts, comme dans ce cas, plus disponible la construction d'une extension associée au bouton "Démarrer" 2.
Commutateur réseau avec la protection des consommateurs Surge fonctionne comme suit.
Après avoir connecté le terminal d'alimentation 1 à l'alimentation secteur et en appuyant sur "Démarrer" ou le bouton "Start" 16 utilisera le premier relais électromagnétique 4, et connecte l'utilisateur samopodhvatyvaetsya. Thyristor 11 est fermée et l'effet de dérivation sur la bobine du relais 4 n'a pas. Après le deuxième relais électromagnétique 7, un courant, mais par la résistance de shunt 8, le déclenchement du relais 7 ne se produit pas. En cas d'augmentation de la tension du réseau est supérieure à un niveau prédéterminé, il y a un actionnement du second commutateur électromagnétique 7, ce qui rend les contacts 10 désexcite la bobine du relais 4, 3 contacts d'alimentation sont déconnectés et éteint le consommateur.
La deuxième étape de la protection contre les surtensions fonctionne comme suit. Après avoir relevé la tension au-dessus du niveau spécifié il y a un fonctionnement de la diode Zener 12, la résistance 15 pour le courant commence à circuler, créant ainsi sur l'électrode 11 du thyristor, une tension positive, ce qui lui ouvre de contrôle.
Thyristor 11 shunts la première bobine de solénoïde 4 pendant le demi-cycle positif de la tension alternative et passer 4 revient à sa position initiale, en coupant le consommateur.
En vertu de la solution technique proposée est faite d'un échantillon expérimental, qui a fourni une protection contre les surtensions se produisant sur les réseaux externes de jusqu'à 5 V à partir d'un niveau prédéterminé.
REVENDICATIONS
1. L'utilisateur du réseau de commutation avec protection contre les surtensions, comprenant un relais électromagnétique avec des contacts d'alimentation connectés à la première borne de l'alimentation d'entrée et la sortie - du premier terminal d'utilisateur, une deuxième borne d'alimentation couplée au second terminal d'utilisateur, une résistance, une diode et un condensateur, dans lequel qu 'il est muni d'un deuxième relais électromagnétique en série avec le premier, cliquez sur «Démarrer», couplé mécaniquement à l'induit du premier relais électromagnétique par l'intermédiaire d'une rallonge, d'établir des contacts du deuxième relais est connecté à l'enroulement du premier relais et une résistance en parallèle avec un condensateur connecté à la bobine du deuxième électro-aimant et la puissance de sortie par contact diode d'anode et la seconde borne d'alimentation reliées respectivement aux bornes connectées aux premier et second relais électromagnétiques.
2. Le réseau de commutation de protection selon la revendication 1 de la tension du consommateur, caractérisé en ce que la cathode de la diode reliée à la cathode du thyristor est reliée aux premières bornes d'une résistance, un condensateur et une résistance variable, une électrode de commande connectée à la seconde borne de la résistance et l'anode de la diode zéner, dont la cathode est reliée à la seconde borne du condensateur et la résistance variable de retrait moyenne dont la deuxième borne est reliée à la seconde borne d'alimentation et l'anode du thyristor est reliée au point milieu des premier et second relais électromagnétiques connectés en série.
l'utilisateur du réseau 3. Interrupteur avec protection contre les surtensions selon la revendication 1, caractérisé en ce qu 'il est pourvu d'un deuxième bouton «Démarrer», comportant deux paires de fermeture de contacts électriques dont l'un est relié en parallèle avec l'enroulement du second relais électromagnétique et l'autre borne est reliée à une les premières bornes de l'entrée de puissance et d'autres - à l'anode de la diode.
