Fédération de Russie Patent RU2115143
DETECTEUR DE METAUX

Nom du demandeur: Leonard E. Lepine
Nom de l'inventeur: Leonard E. Lepine
Le nom du titulaire du brevet: Leonard E. Lepine
Adresse de correspondance:
Date de début du brevet: 02.04.1997

Utilisation: dans la détection d' objets conducteurs et ferromagnétiques au moyen de bobines d'induction produisant un champ magnétique alternatif pour simplifier le traitement de l' information de circuit et fournir une indication de sans inertie efficace ne se limite pas à l' extérieur de l'échelle, les installations de réglage de la sensibilité dans un large éventail et la capacité à travailler dans l'obscurité sous l' eau.

Le détecteur selon l' invention comprend un support et un des oscillateurs accordables, d' un mélangeur et d' un dispositif d'affichage, ce dernier est réalisé sous la forme d'une chaîne de diodes électroluminescentes n agencées dans un anneau ou d'une ligne, créant ainsi l'effet de "feux de position ", et comprend en outre un compteur-décodeur comportant n sorties, auxquelles LED attachés élément de retard diviseur n, déclencher un élément d'interdiction de lumière, la sortie de l'oscillateur accordable est en outre relié à l'entrée de comptage C du compteur-décodeur et d'un diviseur par n, la sortie du mélangeur est reliée à une entrée d'un élément de retard et une sortie de l'élément d'installation de déclenchement entrée S un retard couplé à l'entrée de remise à zéro du diviseur R n, dont la sortie est reliée à l'entrée de réinitialisation R de la bascule, une sortie directe Q est reliée à l'entrée de remise à zéro R-décodeur et un compteur avec un élément entrée d'interdiction de la lumière dont la sortie est reliée au fil commun de diodes électroluminescentes, et une sortie inversée une entrée de déclenchement connecté à l'interdiction des comptes contre-décodeur UE.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à la détection d'objets conducteurs et ferromagnétiques au moyen de bobines d' induction produisant un champ magnétique alternatif.

métal connu contenant des générateurs accordables et de référence connectées en commutateur en série, le premier compteur d'impulsions, la première unité de mémoire, l'élément de correction, un convertisseur numérique-analogique, l'indicateur, la seconde unité de mémoire, dont la sortie est reliée à l'entrée de commande de l'élément de correction, et un second compteur d'impulsions dont l' entrée est reliée à la sortie de l'oscillateur de référence, et une sortie couplée aux entrées de commande de la première unité de stockage et l'interrupteur, dont l'entrée est reliée à l'oscillateur accordable. Afin d'améliorer la mesure de la productivité en automatisant le processus de lecture de l'indicateur de correction est équipé d'un détecteur de métal et d'un décodeur à la troisième compteur d'impulsions.

Il existe des détecteurs métalliques et l'autre contenant les références et accordables oscillateurs, circuit de comparaison de fréquence, les aiguillages et les indicateurs sonores - casque.

Général schéma synoptique de ces analogues est illustré ci-dessous. une sensibilité accrue à eux est obtenue en comparant la fréquence de référence avec une fréquence harmonique plus élevée de l'oscillateur.

Les inconvénients des détecteurs de métaux connus sont sensibles à la restriction due à l' écoute des signaux; inconvénients pour les plongeurs au travail sous l'eau; son indésirable pour attirer l'attention des gens; inconvénient lorsque l'on travaille avec un casque parce que plusieurs fils.

Le plus proche de la solution technique revendiquée est un métal (SU, N 1327033, 1987 - le prototype).

Le détecteur comprend un support et un générateurs accordables, circuit de commande et LED. Pour augmenter la productivité et de simplifier le métal introduit dans le commutateur connecté en série, le premier compteur d'impulsions, le premier dispositif de mémoire et le circuit de correction du CAD, un second compteur d'impulsions et le second dispositif de stockage. Le numérique de sortie au convertisseur analogique couplé au cadran du micromètre.

Lorsqu'un objet conducteur agit zone de détection de changement a lieu accordable fréquence de l'oscillateur, en tant que résultat de la transformation et la mémorisation de multiples correction conduit à une information numérique correspondant provenant du convertisseur numérique-analogique, et en outre - une flèche d'indication de déviation.

L'inconvénient de cette solution technique connue est la complexité des transformations, la nécessité périodique de réglage du clavier et à cadran, et l' inertie.

Objet de l'invention est de simplifier les circuits de traitement de données, en fournissant sans inertie d'affichage effective ne se limite pas à l'extérieur de l'échelle, la facilité de réglage de la sensibilité dans une large gamme, la capacité de travailler sous l' eau dans l'obscurité.

Ce but est atteint en ce qu ' un détecteur de métal comprenant un support et un des oscillateurs accordables, d' un mélangeur et d' un dispositif d'affichage, ce dernier est réalisé sous la forme d'une chaîne de diodes électroluminescentes n agencées dans un anneau ou d'une ligne, créant ainsi l'effet de "feux de position ", et comprend en outre un compteur-décodeur n sorties, qui sont reliées les LED, un élément de retard, de diviser par n, le déclencheur et l'élément de lumière de l'interdiction, la sortie de l'oscillateur accordable est en outre relié à l'entrée du compteur compteur C-décodeur et un diviseur de n, la sortie du mélangeur est reliée à l'entrée du retard et l'entrée de l'élément de montage S bascule, l'élément de retard de sortie couplée à l'entrée de réinitialisation R diviseur par n, dont la sortie est reliée à l'entrée de réinitialisation R bascule, une sortie directe Q est reliée à l'entrée de remise à zéro R décodeur compteur et à l'entrée de lumière élément dont la sortie est reliée au fil commun des diodes de limitation et une sortie inversée un déclencheur relié à l'interdiction d'entrée compte EC-décodeur compteur.

En général, en raison de la combinaison de traits distinctifs est obtenue en fournissant un détecteur de métal pour simplifier l'information circuit de traitement, afin d'assurer une indication efficace sans inertie, pas une gamme limitée de l'échelle, l'ajustement commode de la sensibilité sur une large gamme, la facilité d'utilisation dans l'obscurité sous l'eau. L'ampleur du mouvement "feux" (angle, nombre de tours, etc.) est proportionnelle à la variation de la fréquence de l'oscillateur et permet de juger visuellement la distance à l'objet de la recherche, mais aussi sa taille et la direction du mouvement du point de vue opposé de la réponse en fréquence pour les non-ferreux (à courants de Foucault ) et noir métaux (magnétiques) permet de faire la distinction entre les métaux ferreux et non ferreux.

La combinaison de bonne indication de la lumière proposée vous permet de rechercher des objets conducteurs et ferromagnétiques plus rapidement et facilement.

De manière plus détaillée la solution technique proposée est visible dans l'organigramme de la Fig. 1 et au schéma de circuit de la Fig. 2.

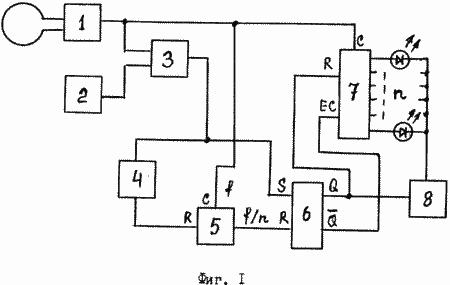

Un schéma synoptique du détecteur représenté sur la Fig. 1, se compose des éléments suivants: 1 - un oscillateur accordable avec une bobine de recherche 2 - générateur de référence de fréquence, 3 - mélangeur, 4 - l'élément de retard 5 - diviser par n, 6 - déclenchement 7 - contre-décodeur à n sorties, 8 - interdiction de l'élément lumineux (LED éteinte).

Le détecteur fonctionne comme suit (voir. Le schéma de la figure. 1).

En l'absence d'un objet métallique dans la recherche de champ magnétique bobine accordable en fréquence oscillateur du dernier est constant, et la sortie du mélangeur 3 il existe une valeur de différence de fréquence constante (ou ses harmoniques). Dans l'intervalle entre les impulsions de la gâchette de la fréquence de la différence 6 sous l'action de la sortie des impulsions plus fréquentes du diviseur 5 est dans la remise à zéro état R, le compteur-décodeur 7 - mesure compte interdiction lumière CE élément 8 interdiction est ouvert, cela comprenait une des LEDs. Lorsque vous recevez la sortie du mélangeur 3, la prochaine impulsion de la fréquence de différence de déclenchement 6 est jeté dans un état d'installation des S, tandis que le circuit de réinitialisation R, -decoder compteur 7 est sa remise à "0", sur la chaîne CE - y compris le projet de loi d'autorisation, et l'élément 8 éteint les LED . Dans le même temps commence élément de retard 4 avec un retard de temps constant, supérieur à la période de répétition du diviseur d'impulsions de sortie 5, qui est supérieure à la durée maximale décalage diode décodeur compteur 7, après quoi l'élément de maintien 4 délivre une impulsion de remise à "0" diviseur 5, réalisant ainsi le temps l'origine au début de chaque période de la fréquence de différence. Bien que la fréquence de différence est constante, chacune sur sa lancée dans le temps coïncide avec l'une et la même impulsion dans la séquence de n impulsions de comptage compteur-décodeur, qui produit à partir du moment de la remise à "0" avant l'arrivée de l'impulsion de compte d'interdiction est le même nombre d'interrupteurs O chaque fois que conduit à la prise en compte de la même LED, qui est, en même temps "lumière" dans la chaîne est stationnaire. Lorsque vous approchez de l'oscillateur de la bobine 1 à un objet métallique, sa fréquence, et donc la période de répétition de la variation des impulsions de fréquence de différence qui conduit à un décalage dans le temps au moment où ils entrent dans l'intervalle de n impulsions de comptage, ce qui entraîne un certain nombre de contre 7 commutation de remise à zéro pour arrêter le changement, et donc inclus à son tour LED adjacentes, créant ainsi l'effet de "feux de".

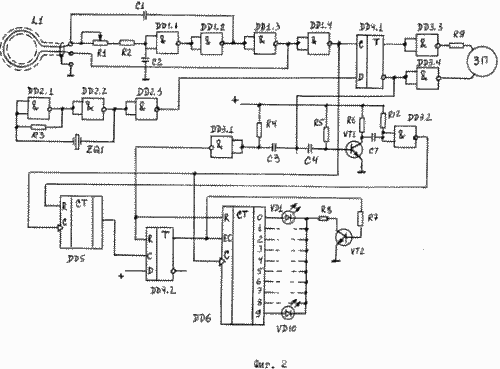

Représentation schématique du détecteur est représenté sur la Fig. 2. Il oscillateur accordable est mis en oeuvre sur une puce DD1, les condensateurs C1 et C2 et des résistances R1 et R2. La bobine L1 de recherche sert une inductance de circuit. Il est fait référence à la DD2 puce de générateur, un ZQ1 résonateur à quartz et la résistance R3. Le mélangeur est fait sur le D-trigger DD4.1, élément de retard - le transistor VT1 et éléments DD3.2, R5, R6, R12, C4 et C7; diviseur sur le n - sur un DD5 à puce, la gestion de déclenchement - DD4.2 sur puce, DD6 - contre-décodeur. Dans le transistor VT2 et des résistances R7 et R8 sont faits d'interdiction des éléments légers sur des éléments DD3.1, C3, R4 - impulsion de remise à zéro générateur court pour la puce DD4 et DD6. Il délivre contre-décodeur DD6 chaîne reliée de l'indicateur LED VD1 ... VD10. En outre, l'indication sonore est stockée sous la forme d'un transducteur piézo-électrique relié aux sorties du mélangeur à travers les éléments tampons et DD3.3 DD3.4.

La solution proposée résout le défi de l'invention.

À l'heure actuelle, une solution technique se caractérise par un ensemble de traits distinctifs déclarés, on ne sait pas en Russie et à l'étranger et de répondre aux exigences du critère de la «nouveauté».

La solution proposée est l'original, grandement simplifier et d'améliorer les solutions techniques bien connues pour optimiser la conception, ne sont pas facilement apparent de l'art antérieur et répond aux exigences du critère de «activité inventive».

Actuellement, il fabriqué et testé plusieurs modèles et prépare le lancement de produits dans la production.

Le dispositif - un détecteur de métal - peut être réalisé par des procédés industriels utilisant des moyens techniques, des technologies, des matériaux et des composants connus répondent aux critères et aux exigences de "applicabilité industrielle".

REVENDICATIONS

Métal contenant référence et oscillateurs accordables, un mélangeur et un dispositif d'affichage, dans lequel le dispositif d'affichage est une chaîne de diodes émettrices de lumière n disposés dans un anneau ou d'une ligne, ce qui crée l'effet de "feux de ", et comprend en outre un compteur-décodeur avec n sorties auquel sont des lampes à LED connectés, l'élément de retard diviseur n, déclenche un élément d'interdiction de lumière, la sortie de l'oscillateur accordable est en outre reliée aux entrées de comptage d'un compteur-décodeur et d'un diviseur par n, la sortie du mélangeur est reliée à une entrée d'un élément à retard et l'entrée de configuration S bascule l'élément de retard de sortie couplée à l'entrée de réinitialisation R diviseur par n, dont la sortie est reliée à l'entrée de remise à zéro R bascule, une sortie directe Q est reliée à l'entrée de remise à zéro R du compteur-décodeur et à l'entrée de la lumière élément dont la sortie est reliée au fil commun des diodes de limitation et inverse de sortie une entrée de déclenchement connecté à l'interdiction des comptes contre-décodeur UE.
