invention
Fédération de Russie Patent RU2172500
De DETECTEUR DE METAUX surface-UNDERWATER
Nom du demandeur: Moscow State University technologique "Stankin" (RU)
Nom de l'inventeur: Panin MG (RU); Iorga HEBERLE (DE)
Le nom du titulaire du brevet: Moscow State University technologique "de Stankin" (RU)
Adresse pour la correspondance :. 101472, Moscou, Vadkovsky lane, 3a, MSTU "Stankin" département des brevets
Date de début du brevet: 25.03.1999
Utilisation: l'invention concerne les instruments de recherche géophysique, à savoir les détecteurs de métaux.
Essence: le détecteur comprend une enceinte étanche avec une fenêtre transparente au sein de ce qui a renforcé la boussole géologique. Gauche et droite de la bobine d'un méridien de compas magnétique le long renforcement des noyaux de ferrite avec des enroulements sous tension de choc réglable très stable, formant ensemble la flèche électromagnétique sensible à un champ magnétique de printemps. Aux extrémités des flèches fixées deux miroirs, destinés à transmettre le faisceau de la puce LED à la boîte de réception à long coordonné avec un voltmètre numérique. Résultat technique: la capacité de régler le fond magnétique.
DESCRIPTION DE L'INVENTION
L'invention concerne une technique de recherche géologique, à savoir les détecteurs de métaux. Ces détecteurs de métaux doivent être attribués akts.zayavku UK N 1299183, cl. G 01 V 3/12 du 12.06.1972, le «dispositif géodésiques», où il y a deux bobines sur des noyaux de ferrite, et l'installation et l' étalonnage de l'instrument et le sol, et l'indicateur.
Pour améliorer le rapport signal-bruit nécessaire pour produire un découplage du champ électromagnétique et le champ magnétique, ce qui est réalisable avec l'introduction de l'ensemble mécanique, comme une aiguille de boussole, qui repose généralement sur un palier de butée agate noyau d'aiguille (pour compas de haute qualité).
Le résultat technique de l'invention est de fournir un détecteur de métal , sans ces inconvénients.
L'invention consiste dans le fait que l'émersion, un détecteur de métal sous - marin , comprenant un boîtier étanche avec renforcé en lui une boussole, un régulateur de tension, et dans lequel les deux noyau de ferrite avec des enroulements connectés au stabilisateur par l' intermédiaire des séparateurs réglables renforcées sur les deux côtés de la bobine du compas le long du méridien magnétique tension, formant conjointement avec le ressort électromagnétique de la flèche, en outre, renforcée à l'extrémité des flèches aligner le miroir entre la puce LED et la fenêtre de réception à long coordonné avec un voltmètre numérique.

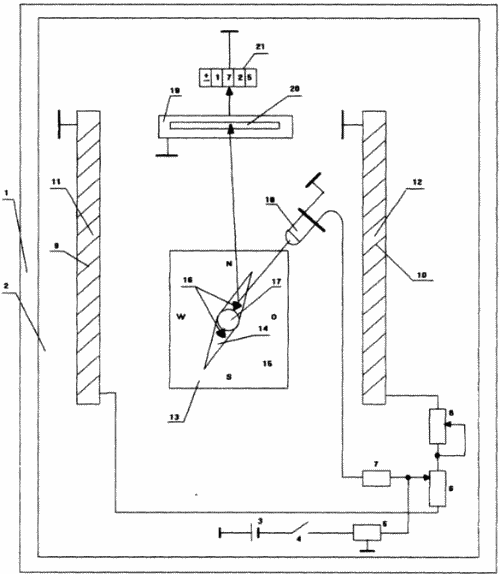

Le dessin est un schéma du dispositif.
L'appareil comprend un boîtier étanche 1, une matière plastique transparente à l'intérieur 2. A l'intérieur du corps 1, renforcé avec la batterie 3 avec le commutateur à bascule 4 en sortie à l'extérieur à travers le joint de pression (non représenté). Le commutateur 4 est connecté entre la batterie et le stabilisateur 3 5 (par exemple K142EN5A). Stabilisateur de rendement 5 est reliée au point milieu de la résistance variable de 6 (bouton de régulation et qui est tiré à l'extérieur à travers le joint d'étanchéité à la pression, non représentée) de distribution des tensions. Multitour résistance de charge variable alimenté à partir de 8 et 6 à travers le joint de pression et retirée de la poignée extérieure (non représentée sur le dessin). En outre, 5 de la diode de Zener par l'intermédiaire d'une résistance 7 et alimenté LED 18 et un voltmètre 21. Conclusions Les résistances 6 et 8 sont reliées aux enroulements 9 et 10 des noyaux de ferrite 11 et 12. La bobine 13 du compas 15 est renforcée entre les ferrites 11 et 12 le long du méridien magnétique. Sur la flèche 14 sur l'axe 17, deux miroirs identiques renforcé (peut être un - ballast) 16. LED 18 et un miroir 16 sont disposés et conçus à un angle de sorte que le faisceau de la 18 LED, réfléchi par un miroir 16 de l'axe 17, est tombé sur un écran du récepteur 20 19 long-chip (CCD CCD). Le circuit de sortie 19 est reliée à la tête d'un voltmètre numérique.
Le dispositif fonctionne comme suit. Avant de commencer la prospection déverrouillage flèche 15. Flèche 14 boussole 14 commence à tourner au hasard jusqu'à ce qu'ils remontent au méridien magnétique. 4 comprend un culbuteur, une tension stable de l'unité 5 est fournie à la résistance 6 de la résistance 6 à travers une résistance 8 est mise sous tension des bobines 9 et 10, les barreaux de ferrite 11, 12. Comme le courant commence à circuler tiges magnétisant ferrites 11, 12 et la flèche 14.
6 et 8, les résistances définissez les courants dans les bobines 9 et 10. La valeur de consigne actuelle de la résistance 6, et l'équilibre - résistance 8, dans lequel les multi-résistances, précision. Lorsque le courant circule à travers les bobines 9, 10 et tiges 11 et 12 est magnétisé flèche 14 pour former un ressort avec la possibilité de la migration électromagnétique.
Installation de flèches de déviation est fonction du courant initial dans les bobines 9 et 10, et la présence du champ magnétique. En outre, plus la masse de fer approche direction, plus l'angle de la flèche 14 est déviée, plus le voltmètre 21. Lorsque vous installez certaine masse actuelle de fer métallique dans le modèle magnétique de plus petite taille ne répond pas.
SOURCE
Le brevet US N 3938345 (art antérieur).
REVENDICATIONS
Des détecteurs de métaux en surface sous-marine comprenant un boîtier étanche avec renforcé en lui un régulateur boussole, tension, caractérisé en ce que des deux côtés de la bobine de la boussole le long du méridien magnétique renforcé deux bâtonnet de ferrite avec des bobines reliées à une protection contre les surtensions par des diviseurs de tension réglable, formant, avec une flèche électromagnétique ressort, en outre, renforcée à l'extrémité des flèches aligner le miroir entre la puce LED et la fenêtre de réception à long coordonné avec un voltmètre numérique.
