invention
Fédération de Russie Patent RU2141989
COLLE OPTIQUE
Nom du demandeur: Kazan State Academy of Architecture et Construction
Nom de l'inventeur:. Amirov LM; Stroganov VF. E.V Sahabieva. Stroganov IV. Mikhal'chuk VM
Le nom du titulaire du brevet: Kazan State Academy of Architecture et Construction
Adresse de correspondance: 420043, Fédération de Russie, Kazan, Vert, 1, KGASA, FEC
Date de début du brevet: 26.05.1998
Décrit un adhésif optique comprenant epoksidianovy oligomère, un agent de durcissement d'amine aliphatique, et des modificateurs, caractérisé en ce qu 'elle contient en tant que modificateurs triglitsidilfosfat et les esters diglycidyliques d'acides phosphoriques de formule générale
dans laquelle R = OCH 3, -CH 3, dans le rapport suivant en poids. h: oligomère epoksidianovy -100 triglitsidilfosfat - 2-15, l'éther diglycidylique de l'acide de phosphore - 3-2000, un agent de durcissement d'amine aliphatique - quantité stoechiométrique .. Le résultat technique - l'expansion et la possibilité d'ajuster l'indice de réfraction de la simplification de la structure de bande adhésive et les techniques de cuisson tout en conservant les paramètres de la résistance de base de l'adhésif optique.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la production et des adhésifs optiques peuvent être utilisés dans un instrument optique pour le collage de pièces optiques.
Connu adhésif optique OK-50P, qui est une résine époxy dissous dans épichlorhydrine durci fraction polyéthylène polyamine [GOST 14887-87. adhésifs optiques. Types et paramètres de base.].
L'argile a une transmittance élevée dans une gamme de longueurs d'onde (99% pour
= 400- 2700 nm), mais l'indice de réfraction (n D20) d'adhésif peut varier que dans une fourchette étroite de 1,578-1,582.
Le plus proche , en substance technique est un adhésif optique comprend la marque de résine epoksidianovuyu ED-20, un silanomom modifié SEDM-3 [OST 6-05-448-80] produit de condensation d'épichlorhydrine 1,1-dioksimetil-3-cyclohexane - mandat 650D [TU-6-05-400-130-81] diglycidyléther acide camphorique - DGEKK [TU 88 RSS d'Ukraine 21533-82] mélange durci de 1,3-bis (aminoalkyl) adamantane [TU 6-09-40- 1047-1085] et le produit de réaction dans un rapport équimolaire d'éther glycidylique de butyle et de diamine adamantane [TU 6-05-214-482-86] [AS URSS N 1665685 Cl 09 C 163/00 J, 1996] (prototype).
L'indice de réfraction de l'adhésif peut varier dans une fourchette assez étroite: 1,493-1,501.
L'inconvénient de cette composition est la complexité de la composition et de la préparation, la carence en composants adhésifs et une gamme étroite de variation de l'indice de réfraction.
L'invention se rapporte à l'expansion et à la possibilité d'ajuster l'indice de réfraction de la simplification de la structure de bande adhésive et les techniques de cuisson tout en conservant les paramètres de la résistance de base de l'adhésif optique.
Le résultat obtenu par l'adhésif optique comprenant epoksidianovy oligomère, une amine aliphatique modificateurs de durcissement de l' agent et qui contient en tant que modificateurs triglitsidilfosfat et diglycidyliques des esters d'acides du phosphore de la formule générale: dans laquelle R = OCH 3; -CH 3, dans les proportions suivantes (parties en poids);
oligomère epoksidianovy - 100
triglitsidilfosfat - 2-15
l'éther diglycidylique de l'acide de phosphore - 3-2000
un agent de durcissement d'amine aliphatique - quantité stoechiométrique
Epoksidianovye résine utilisée ED-24 marques, ED-22, ED-20, ED-18 [GOST 10587-84] et d'autres oligomères de cette série.
esters glycidyliques d'acides de phosphore sont claires (dans la gamme 300-2700 nm) du liquide, durcisseurs amine curables. (Stepashkina LV, Rizpolozhensky NI Synthèse et propriétés des esters glycidyliques d'acides phosphoriques II Izv Ser.him -... En 1967, le N3 - S.607-610).
adhésif optique a été préparé comme suit:
Gréement par la résine, on a ajouté epoksidianovoy glycidyléther quantité calculée de phosphore et triglitsidilfosfata agent de durcissement d'acide a ensuite été introduit dans un rapport stoechiométrique. Étant donné que les durcisseurs amines aliphatiques utilisées durcisseurs tels que la diéthylènetriamine [TU 6-09-2955-73].
Durcissement de l'adhésif a été effectuée sous le régime suivant: 22 ± 4 ° C - 1 jour; 60 ° C - pendant 4 heures. Dans ces conditions, il fournit le durcissement final et d'optimiser les propriétés de l'adhésif.
Résistance à la traction de pelage adhésif (
neg neg) a été déterminée pour les disques de saphir liés. L'épaisseur de la couche adhésive est non supérieure à 3 microns.
Résistance à l'adhésif de choc thermique remplit testé pour échantillons d'adhésif 15 mm de diamètre et de 1,5 mm d'épaisseur.
la transmission spectrale de l'adhésif a été déterminée dans la plage de 215 à 3000 nm à une épaisseur de couche non inférieure à 10 microns.
L'indice de réfraction de l'adhésif a été déterminée conformément à GOST 28869-90.

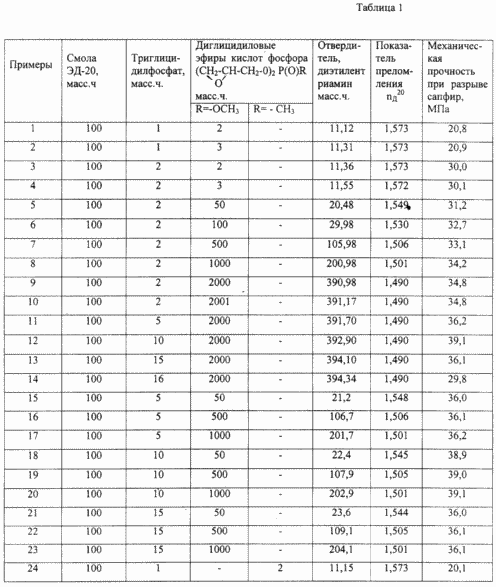

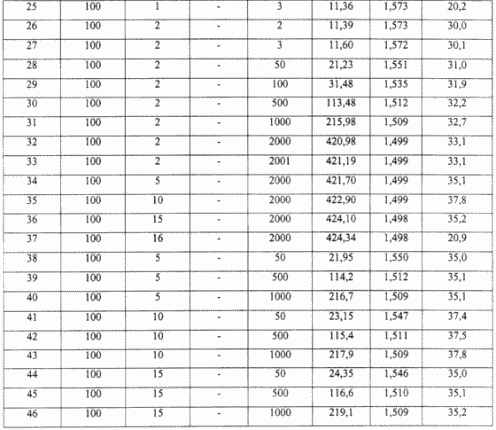

Le tableau 1 présente les compositions et les indices de réfraction des adhésifs durcis.
Comme on peut le voir (tableau 1.), L'indice de réfraction d'adhésifs peut varier dans l'intervalle de 1,490 à 1,572, ce qui est beaucoup plus large que celui du prototype (1,493-1.501).
L'indice de réfraction peut être modifié en continu en faisant varier la concentration des esters diglycidyliques d'acides du phosphore dans la plage de 3 à 2000 parties en poids
En dehors de cette plage de concentration diglycidyl esters d'acides phosphoriques ont presque aucun effet sur l'indice de réfraction, par conséquent, l'introduction de moins de 3 parties en poids et plus de 2000 parties en poids Il ne prolonge pas la plage de variation de l'indice de réfraction. En même temps, le rétrécissement de l'intervalle réduit la plage de concentration de l'indice de réfraction.
Pour triglitsidilfosfata plage de concentration est déterminée par la force d'adhérence obtenue.

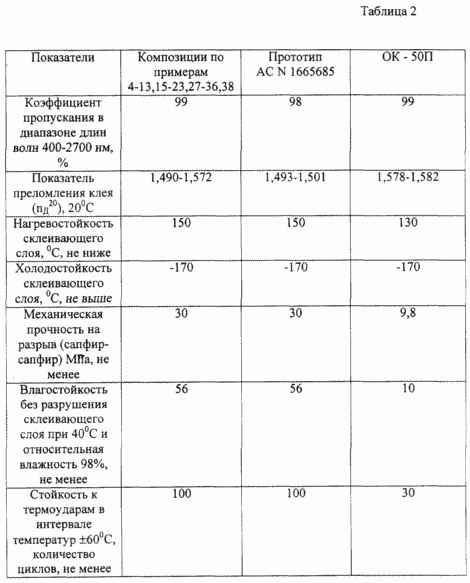

Adhésifs principaux optiques sont donnés dans le tableau 1 et dans le tableau 2
L'adhésif proposé dispose d'une large gamme d'indices de réfraction, tout en maintenant les indicateurs de base au niveau du prototype.
REVENDICATIONS
epoksidianovy adhésif optique comprenant un oligomère, d'un agent de durcissement d'amine aliphatique, et des modificateurs, caractérisé en ce qu 'il contient en tant que modificateurs triglitsidilfosfat et diglycidyliques des esters d'acides phosphoriques de formule générale:
dans laquelle R = OCH 3, -CH 3,
dans les proportions suivantes, parties en masse.:
oligomère Epoksidianovy - 100
Triglitsidilfosfat - 2-15
Éther diglycidylique d'acide de phosphore - 3-200
L'agent aliphatique de durcissement d'amine - quantité stoechiométrique
