section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)

invention
Fédération de Russie Patent RU2280060
STEIN HALL ADHESIVES A HAUTE TENEUR DE MATIERE SECHE ET PROCEDE DE PRODUCTION DE COLLE STEIN HALL Avec un contenu de matière sèche

STEIN HALL ADHESIVES A HAUTE TENEUR DE MATIERE SECHE ET PROCEDE DE PRODUCTION DE COLLE STEIN HALL Avec la teneur en matière sèche élevée. COLLE. La composition adhésive. SAVOIR-FAIRE. INTRODUCTION. BREVETS. TECHNOLOGIE.

Invention. STEIN HALL ADHESIVES A HAUTE TENEUR DE MATIERE SECHE ET PROCEDE DE PRODUCTION DE COLLE STEIN HALL Avec la teneur en matière sèche élevée. Fédération de Russie Patent RU2280060

Nom du demandeur: Tate and Lyle EuropeAid, NV (BE)
Nom de l'inventeur: Daniel Vande Velde (BE)
Le nom du titulaire du brevet: Tate and Lyle EuropeAid, NV (BE)
Adresse de correspondance: 103735, Moscou, ul. Ilinka, 5/2 pat.pov "Sojuzpatent". I.S.Salomatinoy
Date de début du brevet: 30.01.2002

L'invention concerne un procédé de préparation d'adhésifs Stein Hall d'entrée avec haute teneur en solides en utilisant un récipient de mélange unique, comprenant les étapes consistant à: recevoir une première partie de support par gélatinisation de l'amidon dans le milieu contenant de la partie nécessaire pour l'adhésif alcalin; La dilution avec de l'eau suivi par l'addition du support, au moins une partie de la seconde partie de l'amidon; ajouter le reste de la seconde partie de l'amidon et le reste de la soude caustique diluée nécessaire pour produire un adhésif. Addition de la deuxième partie restante de l'amidon et d'alcali est réalisée par étapes. Le résultat technique - obtenir l'adhésif avec une teneur élevée en matière sèche, de simplifier la technologie de sa réception.

DESCRIPTION DE L'INVENTION

L'invention concerne un procédé de préparation d'un adhésif Stein Hall, comprenant les étapes consistant à :

- Recevoir la partie porteuse gélatinisation résultante dans le milieu alcalin, au moins une partie de l'amidon total de l'adhésif;

- Diluer la partie porteuse d'un certain volume d'eau;

- Ajout de l'amidon secondaire restant,

dans lequel, dans la première étape, ladite partie de support est préparée en utilisant une partie de la substance alcaline et, dans une deuxième étape, la partie de support est dilué avec une certaine quantité d'eau, suivie par l'addition d'au moins une partie de l'amidon secondaire.

L'invention concerne en outre un adhésif Stein Hall d' entrée avec une teneur élevée en matières solides (et à concentration élevée dite colle ou d' adhésif Stein Hall), obtenu selon le procédé décrit ci - dessus.

Les adhésifs à base d'amidon sont bien connus dans l'industrie de fabrication du carton ondulé. Parmi les adhésifs utilisés sont des adhésifs les plus populaires concernant le type Stein Hall.

des adhésifs Stein Hall sont généralement connus comme adhésifs, l'adhésif contenant partie du support qui est obtenu par gélatinisation sous l'action de la soude caustique à environ 10 à 20% de la quantité totale d'amidon dans l'adhésif. La pâte résultante a ensuite été refroidie et diluée avec de l'eau et de l'amidon restant est ensuite ajouté sous forme d'amidon granulaire natif. et d'ajouter et de borax (1,5-2,5%).

Dans ces conditions, la concentration totale maximale d'amidon dans ces compositions liées type Stein Hall, ne dépasse pas 25%, bien que les valeurs déclarées et jusqu'à environ 30-37% par rapport au poids sec. Des valeurs plus élevées ont été obtenus lorsque la viscosité du véhicule a été réduite à la suite de la réaction d'oxydation, et analogues.

L'inconvénient de ces colles diluées est qu'ils contiennent des quantités substantielles d'eau, ce qui réduit la vitesse d'adhérence et complique l'étape de séchage de la couche adhésive de l' adhérence. En outre, les adhésifs avec une teneur plus élevée en matières solides à la suite peuvent réduire la consommation d'énergie, puisque moins besoin pour évaporer l'eau.

concentrations conséquent, souhaitables plus élevés d'amidon dans la colle. Mais aussi il est connu, cependant, que l'utilisation d'amidon comme liant a une limite maximale de la quantité d'amidon qui peut être utilisée. A des quantités plus élevées d'amidon la quantité d'eau devient insuffisant pour garantir l'adhérence souhaitée, tandis que la viscosité de l'adhésif devient trop élevée.

Fortement adhésifs à base d'amidon ont été décrites dans l'art antérieur. EP 0038627 décrit un adhésif à base d'amidon, qui est composé de la fraction d'amidon entièrement gélatinisé et un rapport de la fraction d'amidon partiellement gonflé de 0,2: 100 à 2: 1. L'adhésif peut contenir de 10% à 40% de la phase solide dans le poids sec d'amidon. gélatinisé fraction est obtenue par un traitement thermique à 95 ° C ou plus, et non un résultat du mélange avec un alcali concentré, comme dans une formulation classique de Stein Hall. Strictement parlant, les adhésifs de colle du type sans support pour lequel adhésif pour améliorer l'adhérence dans la fraction humide de l'état gélifié d'amidon est ajouté.

EP 0576221 décrit des compositions adhésives contenant de 15 à 35% ( en poids). De la phase d'amidon solide. Une quantité importante de l'amidon est partiellement gonflé (de préférence entre 20 et 50%).

EP 0376301 décrit un adhésif obtenu en traitant la bouillie d' amidon dans un digesteur à réaction à une température de 120 à 200 ° C pour obtenir une dispersion gélatinisé. Ensuite, on a ajouté à cette dispersion gélatinisé fraction non gelatinise. La teneur totale en matières solides d'amidon dans cette phase de la composition comme cela est illustré dans les exemples qui varient de 32 à 40%.

Dans le document GB 1571336 et un procédé de production d' un adhésif à base d'amidon aqueuse. Dans ce procédé, une partie de support est préparé à partir de l'amidon gelatinise en dispersion moléculaire à une teneur en matières solides de 3% à 40% (en poids). Par la cuisson de la pâte d'amidon en utilisant un digesteur à réaction. Une partie des médias, puis agité avec gélatinisé suspension d'amidon. Le mélange résultant a été ajouté alcalin.

Les adhésifs décrits dans ces applications ne sont pas des compositions typiques Stein Hall.

EP 1101809 décrit un adhésif à base d' amidon avec haute teneur en solides contenant au moins 40%, de préférence au moins 46% de matière sèche. Cette teneur en matière sèche élevée est obtenue en ajoutant à la colle des sels minéraux à base d'amidon, de préférence du carbonate de calcium. Le rapport de l'amidon / charge est de préférence au moins 60:40 est. Clay peut se référer au type Stein Hall, sans support ou Minocar.

EP 0409240 décrit un amidon adhésif haute concentration dans la suspension contenant de 20 à 60% ( en poids). De la phase d'amidon solide. L'adhésif est stabilisée par l'addition des gommes telles que la gomme de xanthane ou ramzanovaya, et une quantité d'hydroxyde de sodium.

Dans le document WO 9850478 décrit des compositions adhésives à haute teneur en solides , qui contiennent des quantités significatives de silicate alcalin soluble dans l'eau, conjointement avec de l' amidon, de borax et d' hydroxyde de sodium. Les exemples décrivent des compositions adhésives contenant jusqu'à 45% de solides.

Certains des documents de l' art antérieur cités ci - dessus ne vise pas les adhésifs tels que Stein Hall, il documente, comme EP 0038627, EP 0576221, EP 0376301 et EP 0409240.

Deux autres documents cités, à savoir le document EP 1101809 et WO 9850478, peuvent comprendre des adhésifs en relation avec le type Stein Hall, mais ils diffèrent sensiblement des formulations standard en ce qu 'ils contiennent la matière de charge inorganique, ce qui contribue à la teneur en matière sèche élevée dans l'adhésif .

Dans l'art et décrit d'autres adhésifs à haute teneur en matières solides en rapport avec le type Stein Hall.

Dans US 3912531 décrivent des adhésifs à haute teneur en matières solides liés type Stein Hall, contenant jusqu'à 40% ( en poids). De la phase d'amidon solide.

Cependant, un inconvénient de ce type Stein Hôtel de colles à haute teneur en matières solides est ce qu'ils sont obtenus en utilisant comme l'amidon de support ou d'une partie de l' amidon de l'amidon de fluide porteur, qui se jettent est compris entre 25 et 90.

EP 0049009 décrit des adhésifs et de haute teneur en matières solides en rapport avec le type Stein Hall. Le problème qui a provoqué le développement de ce brevet est de savoir comment obtenir l'adhésif final ayant une teneur élevée en matières solides, une viscosité qui ne soit pas sensiblement augmentée, et donc le mélange peut encore être pompé. Strictement parlant, la colle doit montrer des propriétés de stabilité pendant le stockage et être caractérisée par une viscosité de traitement appropriée.

Le document de brevet indique que les adhésifs à haute teneur en matières solides peuvent être obtenus par les technologies couramment utilisées pour les adhésifs liés à Stein Hall Type (qui ont une teneur en matière sèche faible). Comme décrit ci-dessus, la méthode par laquelle ces types d'adhésifs sont obtenus concernant le type Stein hall comprend la préparation du support, puis le diluer avec la diminution de basicité. Sinon réduire la basicité, il va nuire à l'ajout de l'amidon secondaire et entraîne un gonflement des granules et une viscosité d'instabilité.

Cependant, si nécessaire , pour obtenir des adhésifs à haute teneur en solides, afin d' éviter une dilution indésirable gonflement devient insuffisante. En outre, la combinaison de la porteuse moins dilué et de concentrations élevées d'amidon à la suite de la sonde secondaire par rapport à une composition qui est plus approprié pour le traitement.

La solution à ce problème est proposée dans la demande EP 0049009, consiste à oxyder moyennes portions et ensuite oxydé gélatinisation de l' amidon en présence de la quantité nécessaire d'hydroxyde de sodium, ce qui réduit la viscosité du véhicule à une valeur qui permettra d'ajouter la quantité requise de l'amidon secondaire. Cet amidon secondaire est ensuite ajouté pour obtenir un adhésif ayant une teneur en matières solides de 40%. Il convient de souligner que la partie de l'amidon de support dans la colle est supérieure à 14% de la substance sèche de l'amidon présent dans la colle.

L'inconvénient de cette méthode est que les adhésifs à haute teneur en matières solides est obtenue par la nécessité d'utiliser un amidon de support dans la fraction ayant une viscosité réduite.

amidons de viscosité réduite mentionnés dans les documents de brevet de l'art antérieur sont généralement versable ou des amidons, des amidons oxydés, des amidons qui fluide est obtenu par dégradation chimique ou enzymatique.

Dans le document US 6048391 décrit un procédé de préparation d'une colle à base d' amidon pour la fabrication de carton ondulé. Le procédé est mis en oeuvre dans un système qui comprend un premier et relativement grand récipient de mélange équipé d'un agitateur. La deuxième et plus petite cuve de mélange est reliée à la première cuve de mélange à travers le canal de recirculation. La deuxième et plus petite cuve de mélange est équipé de moyens de création d'une force de cisaillement qui est supérieure à la force de cisaillement générée dans le premier et plus grand récipient de mélange. Le procédé est mis en oeuvre en deux étapes. Dans la première étape, et l'alimentation en eau est effectuée pour obtenir de l'amidon dans le porteur premier récipient de mélange et ensuite le support ainsi obtenu est transporté vers le deuxième récipient de mélange. Dans un second récipient de mélange, on ajoute d'abord la liqueur d'une manière contrôlée pour obtenir un support. Dans un deuxième temps à un transporteur dans une petite quantité de capacité supplémentaire ajoutée de l'amidon, l'eau, le borax, et une seconde dose de liqueur.

L'inconvénient de ce système est que la cuve de mélange supplémentaire est utilisé lorsque la boucle de circulation est introduite. Ainsi, il est techniquement plus difficile et plus coûteux système. En outre, les adhésifs Stein Hall, préparé par cette méthode ne se contentent pas de solides élevée.

Le but de l'invention est un procédé de production d' un adhésif Stein Hall, qui permet de remédier aux inconvénients mentionnés ci - dessus.

Cet objectif est atteint à l'aide d' un procédé de production d' un adhésif Stein Hall, comprenant les étapes consistant à :

- Recevoir la partie porteuse gélatinisation résultante dans le milieu alcalin, au moins une partie de l'amidon total de l'adhésif;

- Diluer la partie porteuse d'un certain volume d'eau;

- Ajout de l'amidon secondaire restant,

dans lequel, dans la première étape, ladite partie de support est préparée en utilisant une partie de la substance alcaline et, dans une deuxième étape, la partie de support est dilué avec une certaine quantité d'eau, puis en ajoutant au moins une partie de l'amidon secondaire, dans lequel Stein salle adhésif à haute teneur en matières solides est obtenue en utilisant un seul récipient de mélange, où, dans une première étape, ladite partie de support est préparée dans le récipient de mélange unique, et dans une troisième étape, le reste alcalin est ajouté sous une forme diluée en même temps que l'amidon secondaire.

Dans un mode de réalisation préféré du procédé de l'invention en ajoutant de l'amidon secondaire restant et des alcalis est effectué par étapes.

L'avantage de ce mode de réalisation est que l'amidon secondaire ne soit pas directement exposé à des concentrations excessivement élevées alcalines, ce qui empêche un gonflement prématuré de l'amidon secondaire.

Dans un mode de réalisation davantage préféré du procédé de l'invention, l'addition d'amidon alcalin et est réalisée en au moins deux étapes.

Dans une forme de réalisation du procédé selon l'invention est préparée dans une première étape, une partie de support ayant de 2 à 9% de la teneur totale en amidon en mélangeant l'amidon avec de l'eau et de l'alcali jusqu'à ce que tout l'amidon n'a pas encore être gelatinise.

Dans une forme de réalisation du procédé selon l'invention dans la première étape, la teneur en alcalis dans la partie de support est typiquement inférieure à 2/3 de la quantité totale nécessaire pour obtenir une composition adhésive.

Dans une forme de réalisation du procédé selon l'invention, dans une deuxième étape, la partie de support est dilué avec un volume d'eau correspondant à 60 à 85% du volume du support.

Dans une forme de réalisation du procédé selon l'invention, on ajoute dans la deuxième étape, de 50 à 75% de l'amidon secondaire.

Dans un mode de réalisation préféré du procédé de l'invention après la troisième étape du borax est ajouté.

L'avantage de ce mode de réalisation est que la meilleure adhérence initiale et régulée à la fois la rétention d'eau et la pénétration capacité de colle (pénétration).

Le but de l'invention est obtenue en concevant Stein salle adhésif ayant une teneur élevée en matière sèche obtenue par le procédé décrit ci - dessus, dans lequel

- L'adhésif comprend 32-45% d'amidon natif ou stabilisé;

- Les quantités d'amidon rapport de support et de l'amidon secondaire est compris entre 1:50-1:11;

- Adhésif Viscosité Bauer est de 21 secondes à 60 secondes;

- La concentration en alcali dans la colle est suffisante pour obtenir un SGP (température de gélification de l'amidon) dans la plage de 45 ° C à 53 ° C

De préférence Stein Salle adhésive avec une teneur en matière sèche selon l'invention, l'amidon natif ou stabilisé est obtenu à partir d'amidons de céréales, de tubercules ou racines.

Procédé pour la production d'adhésifs de l'invention comprend plusieurs étapes successives:

au cours de la première étape, une partie de support ayant de 2 à 9% de la teneur totale en amidon en mélangeant l'amidon avec de l'eau et de l'alcali jusqu'à ce que tout l'amidon n'a pas encore être gelatinise. teneur en alcalis dans la partie de support est typiquement inférieure à 2/3 de la quantité totale nécessaire pour obtenir une composition adhésive;

au cours de l'étape suivante, la partie de support est dilué avec un volume d'eau correspondant à 60 à 85% du volume du support, suivie par l'addition d'au moins la moitié et au plus 75% de l'amidon secondaire;

puis, dans une étape ultérieure, la substance alcaline restante est ajoutée sous une forme diluée en même temps que l'amidon secondaire restant.

Ajout de l'amidon restant et alcalin peut être effectuée simultanément ou successivement (pas à pas). Si l'addition est réalisée en même temps, alors vous devez être prudent de ne pas exposer l'amidon directement exposé aux alcalis.

Au cours de l'addition par étapes d'un mélange d'un premier et suivre les étapes qui alcali est tout d'abord ajouté, suivi par l'ajout de l'amidon secondaire restant. L'addition graduelle d'un alcali et de l'amidon est de préférence effectuée en deux ou plusieurs étapes.

Enfin, on ajoute du borax, complétant ainsi la fabrication de la colle.

Des adhésifs à haute teneur en matières solides de type Stein liée à effet Hall selon l'invention, caractérisé par les propriétés suivantes:

contiennent 32 à 45% d'amidon natif ou stabilisé

l'amidon rapport porteuse et de l'amidon secondaire se situe entre 01 heures 50-01:11,

La viscosité Bauer entre 21 secondes et 60 secondes,

et la concentration en alcali dans la colle est suffisante pour obtenir un SGP comprise entre 45 à 53 ° C

L'amidon natif ou stabilisé peut être obtenu à partir d'amidons de céréales, les tubercules ou racines. Des exemples typiques sont, par exemple, les amidons dérivés du maïs, de blé, d'orge, de pomme de terre, de tapioca ou de marante, y compris les amidons et les amidons ayant trait au type de haute teneur en amylose cireux.

Les amidons stabilisés mentionnés dans la demande correspondent les amidons sont soumis à un traitement physique et / ou chimique dans le but d'obtenir des amidons qui sont moins sensibles aux alcalis à température ambiante ou à des températures légèrement plus élevées. Par conséquent, ils ne sont pas soumis à un gonflement et / ou de gélatinisation prématurée non contrôlée.

Avantageusement adhésifs Stein Hall d'entrée avec haute teneur en solides selon l'invention et obtenu selon le procédé de l'invention est que le procédé pour leur préparation évite l'utilisation de fractions de milieu d'amidons avec des adhésifs à faible viscosité ont encore une excellente stabilité au stockage et sont caractérisés par des valeurs appropriées de traitement la viscosité. Ils ne contiennent que des amidons natifs ou stabilisés. En outre, pour donner l'adhésif final ayant une teneur élevée en matières solides pouvant être pompées.

L'invention sera encore illustrée par les exemples suivants qui ne doivent pas être interprétés comme limitant la portée de l'invention en tant que telle et exprimée dans les revendications suivantes.

exemple 1
Des adhésifs ayant une teneur élevée en solides a été préparée comme suit.

2000 litres première fraction porteuse du volume du récipient a été préparé. Par conséquent, une solution de NaOH à 16 l à 30% (p. / P.) A été mélangée avec une dispersion contenant 28 kg d'amidon de blé stabilisée et 650 l d'eau. Le mélange a été agité à l'aide d'un mélangeur à cisaillement élevé à 1500 tr / min pendant 10 minutes, ce qui permet à l'amidon de gélatiniser. l'amidon de support dans la fraction était de 3,25% de la teneur totale en amidon de la colle (1:30 ratio).

Dans l'étape suivante, le support est ajouté à 550 litres d'eau du robinet en même temps que 500 kg stabilisées d'amidon de blé et 3 kg de borax. Tous ensemble, mélangés à 1500 tr / min pendant 5 minutes supplémentaires.

Avant l'addition de la solution restante de NaOH 12 l alcalin et de l'amidon restant à 30% (en poids. / Wt.) Est d'abord dilué dans 100 litres d'eau.

Par la suite, le réservoir a été ajouté 37 l dilué alcalin, suivie par l'addition de 200 kg d'amidon de blé stabilisée. Ce mélange a été agité pendant 5 minutes avant d'ajouter une seconde portion de 37 l de métaux alcalins et de 138 kg d'amidon. Là encore, le mélange a été agité énergiquement. En conclusion, tout en agitant la colle a été ajouté le reste 38 l alcalin et 6,5 kg de borax.

Formulation adhésive ainsi obtenue contient 40% (en poids). Bien phase d'amidon solide et se composait de ce qui suit:

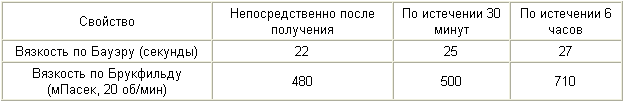

L'adhésif ainsi obtenu a les propriétés suivantes:

SGP 47 ° C

exemple 2
Cet exemple décrit un adhésif comprenant 40% (en poids). Les solides d'amidon de maïs. La collection de 1500 litres à 440 litres d'eau a été dispersé 24 kg d'amidon de maïs. A cette dispersion, on a ajouté 12 kg d'une solution de NaOH à une concentration de 33% (p. / P.) Et on agite le mélange en utilisant un mélangeur à cisaillement élevé pendant 12 minutes à 1500 tr / min. L'amidon dans la fraction support est de 4,2% de la teneur totale en amidon de la colle (rapport 1: 24).

Dans l'étape suivante 320 l d'eau a été ajoutée, suivie par l'addition de 4,5 kg de borax et une agitation vigoureuse a été conduite pendant 3 minutes. Ensuite, la fraction support a été ajouté à 300 kg d'amidon et de façon homogène est dispersé par mélange à 1500 tr / min pendant 3 minutes supplémentaires. Avant l'addition de l'alcali et de l'amidon, cette fraction restante alcalin supplémentaire (10 kg 33% de NaOH) a été diluée dans 100 litres d'eau.

Ainsi, dans le récepteur, on a ajouté 37 l dilués alcalin, suivie par l'addition de 151 kg d'amidon de maïs stabilisée et le mélange a été réalisée à 1500 tr / min pendant 3 minutes. Par la suite, la substance alcaline, on ajoute une seconde portion, suivi de 100 kg d'amidon a été réalisée et la dispersion. En conclusion, tout en agitant, le reste 35 l alcalin conjointement avec 4 kg de borax.

Ainsi, la composition adhésive résultante contient 40% (en poids). Bien phase d'amidon solide et composée de:

Le ainsi obtenu présente les propriétés adhésives suivantes:

SGP 48,5 ° C

REVENDICATIONS

  1. Procédé de préparation d'adhésifs Stein Hall d'entrée avec haute teneur en solides en utilisant un récipient de mélange unique, comprenant les étapes consistant à:

    recevoir les médias par la première partie de gélatinisation de l'amidon dans le milieu contenant la partie de l'alcali nécessaire pour l'adhésif;

    La dilution avec de l'eau suivi par l'addition du support, au moins une partie de la seconde partie de l'amidon;

    ajouter le reste de la seconde partie de l'amidon et le reste de la soude caustique diluée nécessaire pour produire un adhésif.

  2. Procédé selon la revendication 1, caractérisé en ce que l'addition de la seconde partie restante de l'amidon et d'alcali est réalisée par étapes.

  3. Procédé selon la revendication 2, caractérisé en ce que l'addition de la seconde partie restante de l'amidon et d'alcali est réalisée au moins en deux étapes.

  4. Procédé selon l'une quelconque des revendications 1-3, caractérisé en ce que, dans une première étape, un support comprenant de 2 à 9% de l'amidon totale d'amidon est préparée en mélangeant l'amidon avec de l'eau et de l'alcali jusqu'à ce que tout l'amidon a ne sera pas encore gelatinise .

  5. Procédé selon l'une quelconque des revendications 1-3, caractérisé en ce que, dans la première étape, la quantité d'alcali dans le support est généralement inférieure à 2/3 de la quantité totale nécessaire pour l'adhésif.

  6. Procédé selon l'une quelconque des revendications 1-3, caractérisé en ce que la deuxième étape est dilué avec un volume de charge d'eau correspondant à 60 à 85% du volume du support.

  7. Procédé selon l'une quelconque des revendications 1-3, caractérisé en ce que la deuxième étape est ajouté à partir de 50 à 75% d'une seconde partie de l'amidon.

  8. Procédé selon l'une quelconque des revendications 1-3, caractérisé en ce que la fin de la troisième étape borax a été encore ajouté.

  9. Stein salle adhésif ayant une teneur élevée en matière sèche obtenue par le procédé selon l'une quelconque des revendications 1-8, caractérisé en ce qu 'elle contient

    • 32-45% d'amidon natif ou stabilisé;
    • rapport de l'amidon de la première partie et la deuxième partie de l'amidon est 01 heures 50-1h11;
    • Bauer a une viscosité de 21 à 60; et
    • concentration en alcali dans la colle est suffisante pour fournir la température de l'amidon de gélification de 45 à 53 ° C

  10. Stein salle adhésif haute teneur en solides selon la revendication 9, caractérisé en ce que l'amidon natif ou stabilisé est obtenu à partir de céréales, de tubercules ou de racines.

Version imprimable
Date de publication 18.12.2006gg
