invention
Fédération de Russie Patent RU2287001
Pour le collage thermofusible et étanchéité
Nom du demandeur: Closed Joint Stock Company Scientific-Production Association "Stroypolimer" (RU)
Nom de l'inventeur: Khayrullin Ilnur Ilyasovich (RU); Ustyugov Olga (RU); Khayrullin Ilyas Karipovich (RU); Pomansky Marina Pavlovna (RU); Kutyrkin Igor V. (RU); Elena Mishchenko Ovseevna (RU); Coulters Stanislav K. (RU)
Le nom du titulaire du brevet: Closed Joint Stock Company Scientific-Production Association "Stroypolimer" (RU)
Adresse de correspondance: 140093, Région de Moscou, Dzerjinski Str .. Tomilinskaya, 23, kv.28, II Khairullin
Date de début du brevet: 20.07.2005
L'invention concerne des adhésifs thermofusibles ou thermofusible utilisés pour le collage ou la tuyauterie polyoléfine germetizitsii, gazoneftetruboprovodov, câble électrique reliant les noeuds dans l'industrie du câble, pour le collage des matériaux de toiture en polymère, des ménages et d'autres industries. Un objet est de fournir les caractéristiques physiques et mécaniques nécessaires lors du collage des articles en polyoléfine trudnoskleivaemyh, matériaux de nappes polymères à différents substrats une large plage de température, et un fonctionnement fiable de produits sous contraintes alternées cycliques. Le problème est résolu en ce que l'adhésif comprend un copolymère d'éthylène et d'acétate de vinyle - un mélange de copolymère d'éthylène-acétate de vinyle ayant une teneur en acétate de vinyle de 10 à 14% en poids de copolymère d'acétate de vinyle en poids d'éthylène ayant une teneur en acétate de vinyle de 21 à 24% en poids, ou d'éthylène acétate de vinyle ayant une teneur en acétate de vinyle .. des unités de 26 à 30% en poids, par rapport à eux, respectivement, de 1: 2 à 1: 4, poisseux Agent - un mélange de colophane ou de ses dérivés avec une résine d'hydrocarbure dans un rapport de 1 :. 0,5 à 1: 2,0, respectivement, d'un plastifiant et un stabilisant facultatif et la charge.
DESCRIPTION DE L'INVENTION
L'invention concerne l' état fondu ou d' adhésifs à chaud, fond utilisé pour le collage de diverses surfaces (matériaux et produits polymères, métaux, verre, bois, tissus, papier, etc.), et en particulier concerne un ruban adhésif-fond utilisés pour le collage et l'étanchéité des tuyaux polyoléfines à leur fabrication et de montage pour le collage de matériaux de toiture polymères, collage et connexions de câbles électriques d'assemblage d' étanchéité dans l'industrie du câble, pour la protection contre la corrosion du gaz, l' eau, l' huile, etc.
adhésifs thermofusibles sont appelés thermoplastiques, se transformant en état plastique lorsqu'il est chauffé et se solidifient à nouveau lorsqu'il est refroidi. Les adhésifs thermofusibles plus couramment trouvés à base de copolymères éthylène-acétate de vinyle ayant une teneur en acétate de vinyle de 15 à 40 en poids.%. Ils ont une bonne adhérence sur de nombreux substrats sont bien compatibles avec les autres composants d'adhésifs ont adhésivité plus grand et le gel. Pour améliorer les caractéristiques d'adhérence des adhésifs thermofusibles dans la résine injectée en une quantité de 35 à 45 en poids.%. Les adhésifs thermofusibles à base de copolymères EVA sont bien collé du papier d'aluminium, papier kraft, du polyéthylène, mais la plupart ne disposent pas de haute résistance à la chaleur, la ténacité et l'adhérence à la plupart des substrats dans des conditions sévères de matériaux et de produits liés (D.A.Kardashov A. P.Petrova, "adhésifs polymères", Chimie, 1983, s.95-96).
Pour améliorer les propriétés de traitement et de performance dans les adhésifs thermofusibles à base de copolymères EVA, divers additifs introduits.
De RU 665 701, 10.01.1996, un adhésif thermofusible connu à base de copolymère éthylène - acétate de vinyle contenant 10 à 30% de groupes acétate de vinyle, avec l'addition d'un additif d'adhérence (agent d'adhésivité - colophane, l' ester glycérique de la colophane), le plastifiant (phtalate de dibutyle, de dioctyle, le sébacate de dioctyle, paraffine), et en ce que pour améliorer l'adhérence à différents matériaux et réduire la température d'activation thermique, on ajoute en outre de l'oxyde de polyéthylène avec MM 750000-1000000.
L'adhésif résultant peut être appliqué sur le papier de base à une température de 130-150 degrés C. Quand un thermosensibles rubans adhésifs ayant une couche superficielle soumise volgovinilom; ruban de papier sensible à la chaleur activée à 80-100 ° C, et collé à la surface de différents substrats. papier adhésif fournit une résistance au pelage de la bande en acier 0,35-0,55 kg / cm, aluminium 0,39-0,45 kg / cm polyéthylène 0,35-0,41 kg / cm. Cependant, cet adhésif connu peut être utilisé que pour le collage des matériaux en film polymère dans la fabrication de meubles, du papier et du carton dans l'industrie de l'impression et pour des rubans sensibles à la chaleur de l'emballage et des applications de marquage.
De RU 2112005, 27/05/1998 autre adhésif thermofusible connu comprenant un copolymère éthylène acétate de vinyle ayant une teneur en acétate de vinyle de 5 à 24% en poids, butadiène-styrène élastomère thermoplastique, l'ester de glycerol de colophane (agent de poisseux), un stabilisant (par ex. 2,2-méthylène - (6-tert-butyl-4-méthylphénol)), qui sont en outre introduit la paraffine et l'huile de terpène. Ainsi qu'un copolymère d'EVA, il contient un copolymère EVA ayant une teneur en acétate de vinyle de 10 à 14%, ou un copolymère EVA ayant une teneur en acétate de vinyle de 21 à 24%. Cet adhésif, cependant, est destiné à être utilisé dans l'industrie de l'imprimerie dans la fabrication de livres par la reliure parfaite et assure la durabilité des adhésifs blocs de livre conjoints.
Les adhésifs thermofusibles sont utilisés pour la préparation de rubans adhésifs. Typiquement, dans ce cas, ils comprennent les composants suivants: un liant (la plupart des élastomères) un agent d'adhésivité (dérivés de colophane et une résine de terpène), un plastifiant, un stabilisant, un antioxydant; le plus couramment utilisé pour de tels adhésifs, les copolymères éthylène-acétate de vinyle. Ruban adhésif est un matériau constitué d'une base et une couche d'adhésif collant. La base en utilisant différents matériaux de film (composés de polyéthylène, cellophane, PVC, feuille, papier, tissu, caoutchouc, plastique). La surface du substrat avant d'appliquer l'adhésif peut être activé par traitement chimique, mécanique, etc.; dans la préparation de rubans adhésifs, afin d'éviter le collage du ruban est enroulé dans un rouleau en double le film polymère de la couche d'adhésif ou de papier. Les adhésifs thermofusibles sont appliqués à un substrat par extrusion à l'état fondu et rouleau procédé de pulvérisation à travers une buse, monofils extrudés d'adhésif sur le substrat (D.A.Kardashov, A.P.Petrova "adhésifs polymères", Chemistry, 1983, s.97,145 -146).
A partir de SU 1147732, connu 30/03/1985 adhésif thermofusible pour la fabrication de rubans adhésifs contenant du styrène-butadiène élastomère thermoplastique, caoutchouc liquide carboxyle-butadiène, polyisobutylène de bas poids moléculaire avec le MM 1-20000, un copolymère d'éthylène et d'acétate de vinyle ayant une teneur en acétate de vinyle de 17 à 33%, agent d'adhésivité (colophane et ses esters, les polyterpènes, les résines phénol-formaldéhyde, une résine kumaronindenovye), des plastifiants (esters d'acide phtalique et sébacique). Cet adhésif a une meilleure résistance à la vapeur, le brouillard salin et des revêtements polymères, mais aussi la performance d'adhérence élevée, mais est conçu principalement pour les dispositifs d'étiquetage et d'emballage, des articles et des équipements. La colle est appliquée uniformément sur du papier ou d'autres substrats par extrusion à 200 ± 10 ° C et on protège le papier de libération.
A partir de SU 523925, 30.11.1976 température connue épissage sensible enroulé un matériau constitué d'un substrat de renforcement revêtue d'un copolymère d'acétate de vinyle avec le maléate de dibutyle, et avec une ou deux faces en outre revêtues d'une couche d'alcool polyvinylique facilement soluble dans l' eau pour empêcher samoskleivaniya rouleau de matériau, toutefois, ceci est seulement un matériau adhésif dans l'industrie typographique pour les clichés de liaison et les stéréotypes.
De SU 747 870, 15.07.1980 adhésif connu pour les bandes adhésives avec un substrat de polyéthylène, destiné à isoler gazoneftetruboprovodov et à la maison. L'argile contient un faible polyisobutylène de masse moléculaire, le polyisobutylène de poids moléculaire élevé, le caoutchouc butyle, un additif adhésif (agent de poisseux - l'ester de glycérol de colophane, les résines de polyterpène, la FSF, le pitch 101 «K»), et le produit de condensation metilsilantriola fenilsilantriola et le solvant (un mélange d'essence et de toluène). L'adhésif a une bonne adhérence et de cohésion des propriétés, mais se réfère à des produits toxiques et des risques d'incendie en raison de la présence dans sa composition d'une assez grande quantité de solvant, à savoir pas applicable aux adhésifs thermofusibles, ce qui limite son utilisation.
A partir de SU 861380, un adhésif 09/09/1981 connu dans le cassé de fabrication de papier pour les rubans adhésifs et de la matrice de polymère contenant un copolymère éthylène acétate de vinyle ayant une teneur en acétate de vinyle de 11 à 45% en poids, l'additif d'adhérence (agent de poisseux). - Mélange de colophane et de glycérol ester colophane, le plastifiant - dioctyle, et éventuellement un antioxydant (neozon A ou E, l'hydroquinone, piragallol). L'adhésif présente une bonne adhérence et des propriétés de cohésion, mais elle est principalement destinée à l'étiquetage et de marquage dans le processus de collage de matériau en bande, l'étanchéité du conteneur.
Selon la technique de l'essence et du résultat obtenu à l'invention revendiquée, l'art antérieur le plus proche décrit ci - dessus un adhésif thermofusible pour la fabrication de rubans adhésifs (matériau de rouleau encolleur) dans le document SU 1147732.
Un objet de l'invention revendiquée est de fournir les caractéristiques physiques et mécaniques requises lors du collage des articles en polyoléfine trudnoskleivaemyh, matériaux de nappes polymères à différents substrats une large plage de température, et un fonctionnement fiable de produits sous contraintes alternées cycliques.

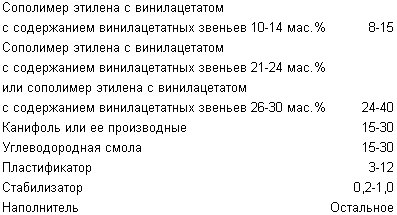

Le problème technique posé est obtenue en ce qu ' un adhésif thermofusible comprenant un copolymère éthylène acétate de vinyle, et un agent plastifiant à base d'adhésivité contient comme liant un mélange polymère d' un copolymère éthylène - acétate de vinyle ayant une teneur en acétate de vinyle de 10 à 14 en poids. Copolymère d'acétate de vinyle% d'éthylène ayant une teneur en acétate de vinyle de . 21-24%, ou un copolymère d'éthylène et d'acétate de vinyle ayant une teneur en acétate de vinyle de 26 à 30% en poids par rapport à eux, respectivement, de 1 :. 2 à 1: 4, un mélange d'agent poisseux comme la colophane ou ses dérivés avec une résine d'hydrocarbure par rapport à leur de 1: 0,5 à 1: 2,0, respectivement, et en outre un plastifiant, une charge et un stabilisant dans le rapport suivant des composants en% en poids.:
Adhésif thermofusible selon l'invention contient divers dérivés de colophane (kavnifoli esters, hydrogéné ou la colophane disproportionnée) sous forme d'esters de colophane, tels que l'ester de glycerol de colophane; les résines d'hydrocarbures, par exemple une résine de coumarone-indène, une résine de polyterpène, diverses résines de pétrole aliphatiques et aromatiques, comme plastifiant, - (faible poids moléculaire) en caoutchouc, tels que les oligomères de polyisobutylène avec MM 5000 à 20.000, la paraffine, le phtalate de dibutyle, dioktiftalat, le sébacate de dioctyle; comme matière de remplissage - la craie, le noir de carbone, le dioxyde de titane, oxyde de zinc, Aerosil; en tant que stabilisants, par exemple des stabilisants de type phénolique, tel que le 2,2'-méthylène - (6-tert-butyl-4-méthylphénol, le 4,4'-gerganoksy différents butilidenbis (2-tert-butyl-5-méthylphénol), le N-phénylmaléimide -N-isopropyl-N-phénylènediamine et d'autres.

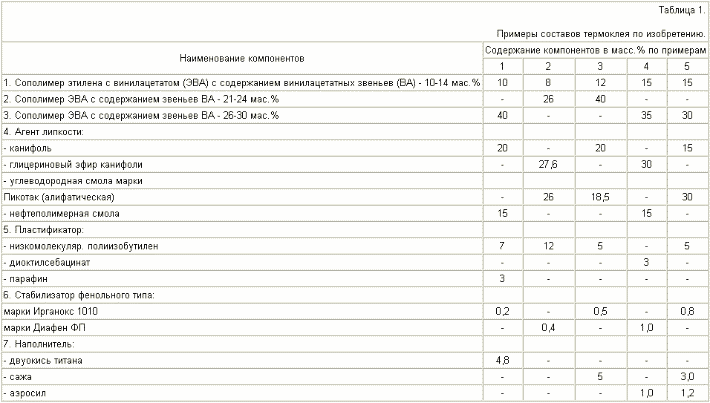

Hotmelt préparé, par exemple, par la technique suivante. Le mélangeur préchauffé à 135-150 ° C avec un agitateur en forme de Z est chargé avec un mélange d'un ester de colophane ou une résine d'hydrocarbure, un plastifiant et un agent stabilisant. Après fusion des agents de pégosité dans le mélangeur a été chargé avec un mélange d'éthylène et d'acétate de vinyle et on a agité pendant 40-50 minutes pour obtenir un mélange homogène. En outre ajouté dans le mélangeur et le contenu des charges de mélangeur agité pendant encore 20-30 minutes. Le tableau 1 donne des exemples de compositions de l'adhésif thermofusible selon l'invention, et le tableau 2 présente les principales caractéristiques physico-techniques et les performances.

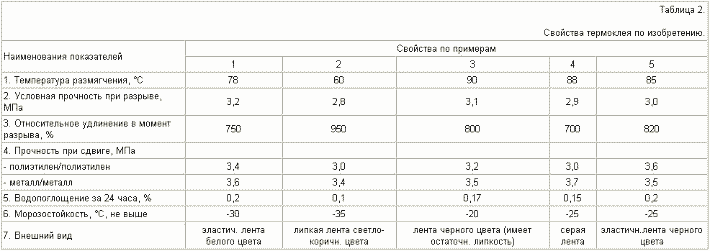

Le degré élevé de fiabilité de la liaison avec l'adhésif thermofusible selon l'invention et l'étanchéité de l'ensemble de tuyau d'accouplement ont été confirmées lors d'une évaluation rapide des embrayages de performance sous alternance des charges cycliques pour répondre aux exigences de la norme européenne EN 489.
Les essais de charge ont été effectuées dans une boîte à sable, simulant l'apparition d'une canalisation dans le sol à une profondeur de 2,5 m à un mouvement cyclique de couplage dans une couche de sable avec une amplitude de 50 mm / min.
échantillons d'embrayage ont résisté au moins 1000 cycles d'essai, ce qui correspond aux requis 30 ans de conducteur de chaleur de service. D'autres tests ont montré que le couplage conserve son intégrité pendant plus de 5000 cycles.
Voici un exemple d'application de l'adhésif thermofusible selon l'invention en tant que ruban adhésif pour l'isolation d'un joint en matériau conducteur de chaleur.
Le pipeline se compose d'un tube en acier - un noyau et une enveloppe extérieure de polyéthylène linéaire, l'espace entre qui est isolé avec de la mousse de polyuréthane.
couplage thermorétractable de rayonnement polyéthylène réticulé est monté sur la coque extérieure en matière plastique avant le soudage du tuyau en acier. Travaux d'isolation après le début du contrôle de la qualité des soudures des tuyaux en acier.
Sur la surface de la gaine extérieure en plastique sur les deux côtés de la jonction en raison de l'adhérence résiduelle du ruban adhésif thermofusible de la présente invention collé. Les bords de la gaine thermorétractable brûleur à gaz à flamme douce à une température de 115-130 ° C Dans le même temps en raison de la fusion à chaud la fusion se produit liant simultanément et couture d'étanchéité. Des fuites est réalisé par moulage du joint avec de l'air comprimé.
Après le couplage de retrait, le collage et l'étanchéité de l'isolation d'interface de la station d'accueil est produit par coulée dans l'espace sous les composants de mousse manchon de mixage. Le trou de remplissage est bouchon de vidange fermée. Après séchage, le bouchon de vidange de la mousse est retiré et l'orifice de remplissage est fermé par bouchon en plastique. Prêt joint isolant est en forme de tonneau.
REVENDICATIONS

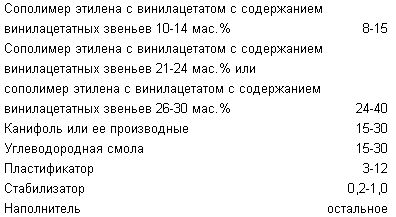

Adhésif thermofusible pour le collage et d'étanchéité, comprenant un copolymère éthylène-acétate de vinyle, un agent poisseux, un plastifiant, caractérisé en ce qu 'il comprend un mélange de copolymère d'éthylène-acétate de vinyle ayant une teneur en acétate de vinyle du copolymère de 10 à 14 en poids.% d'éthylène acétate de vinyle ayant une teneur en acétate de vinyle de 21 à 24 copolymère% ou éthylène-acétate de vinyle ayant une teneur en acétate de vinyle de 26 à 30% en poids, par rapport à leur respectif 1: .. 2 à 1: 4, un mélange d'agent poisseux comme la colophane ou des dérivés de ceux-ci avec une résine d'hydrocarbure dans un rapport de 1: 0,5 à 1: 2,0, respectivement, et en outre une charge et stabilisant dans les proportions suivantes,% en poids.:
Version imprimable
Date de publication 18.12.2006gg
