section Accueil
Production, Amateur Radio amateur avions de modèle, fusée Utile, divertissant |
maître furtif
électronique physique de la technologie invention |
espace Mystery
Mystères de la Terre Secrets de l'océan infiltration section Carte |
|
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens) |
Navigation: => |
Accueil / Marché des technologies / modèles actuels de l'invention et / retour / |
invention
Fédération de Russie Patent RU2081145
adhésif de contact
Le nom du demandeur: Limited Liability Company "Lesma"
Nom de l'inventeur:. Kushnir SR; Radbil BA. Penyagino S. Yu. Korznikova VI
Le nom du titulaire du brevet: Limited Liability Company "Lesma"
Adresse de correspondance:
Date de début du brevet: 27.04.1993
Application: Pour le collage de papier journal d'emballage, les produits de papier, carton, étiquetage. L'adhésif sensible à la pression selon l'invention comprend une émulsion de copolymère d'acrylate de méthyle, l'acrylate de butyle et d'acide méthacrylique 22-50% / matière sèche / colophane estérifiée par du glycérol ou du pentaérythritol à un indice d'acidité de 100-120 mg de KOH / g et une saponification à un pH de 8 - 10 Février - 9 % Stabilisateur - alcool polyvinylique 0,3 à 10% / matière / eau sèche, et - le reste. Caractéristiques du produit adhésif temps :. Bonding 1 - 4 minutes, la force d'adhérence de 20 kg / cm.
DESCRIPTION DE L'INVENTION
L'invention concerne des matériaux utilisés dans l' industrie pour le collage de papier journal d'emballage, les produits de papier, carton, étiquetage, etc.
Pour le collage de récipient en papier colles d'amidon sont largement utilisées, en raison du bon marché par rapport aux synthétiques, tels que par exemple les adhésifs APV en émulsion à base d'alcool de polyvinyle, le latex, le caoutchouc styrène-butadiène, d'urée-formaldéhyde et les résines mélamine-formaldéhyde et d'autres colles d'amidon 1. présentent un certain nombre d' carences, en particulier le temps de prise des adhésifs à base d'amidon est insuffisante pour obtenir des produits de haute qualité et la création d'équipements industriels pour sa production.
Pour le collage de papier utilisé et des adhésifs à base de dextrine - le clivage et l'hydrolyse des produits d'amidon. Par exemple, la colle japonaise Nakano (modèle de base). Ils se distinguent par leur solubilité élevée, une faible viscosité, un faible temps de séchage, ce qui est très important, étant donné que le temps de séchage est régie par la vitesse de la ligne de production. Mais la production de dextrines limitées, des adhésifs à base de leur coûteux et leur durée de conservation est limitée, ce qui est un inconvénient dans la mise en oeuvre et l'utilisation du produit.
Composition Connu 2 adhésive capable de pulvériser. La composition (fraction massique des solides de 10 à 30%) contient un polymère acrylique de 25 à 30% préparée par polymérisation en émulsion, des agents poisseux 10,250, un solvant organique volatil et de l'agent de pulvérisation et possède de bonnes propriétés adhésives. Terpenofenolnuyu utilisé comme agents d'adhésivité T-80 résine et une résine de terpène PX 1000.
Le principal inconvénient de ceci est l'utilisation de la composition adhésive dans une formulation adhésive un solvant organique volatil, ce qui rend pratiquement impossible de l' utiliser dans les zones de production ouvertes.
Le plus proche de la composition revendiquée est un adhésif de latex avec une meilleure adhérence et de traitement des propriétés (h. Sur la base de la matière sèche) 100 polychloroprène latex 5200 (10 100) de la suspension ou l' émulsion copolymérisable avec le promoteur polychloroprène d'adhérence (TPA) et 0,01 10 (0,03 7) une eau de composé moléculaire élevé soluble tel que l'hydroxyéthylcellulose, ou PVA.
colophane conventionnelle, hydrogénée ou estérifié 3 (prototype).
Mais la production de chloroprène latex est limitée, ce qui rend difficile l'organisation de la production d'adhésifs, et comme les produits d'une introduction dans une composition comprenant un milieu aqueux, est difficile en raison de leur faible solubilité dans l'eau et faible capacité à copolymérisation.
L'invention vise à améliorer les propriétés d'adhérence, améliorer la stabilité et la fabricabilité, applications.
Ce but est atteint en ce que la colle de contact soluble dans l'eau à base d'un latex de polymère, de la résine promoteur d'adhérence et d' alcool vinylique en tant que stabilisant comprenant un copolymère d' émulsion d'acrylate de latex, et comme la glycérine promoteur d'adhérence estérifié ou pentaérythritol à un indice d' acide 100 120 Colophane après saponification pH 10 août dans le rapport suivant
60 90 acrylique en émulsion
estérifié et saponifié jusqu'à pH 10 Août colophane 20 mai
l'alcool de polyvinyle, d'une solution à 6% dans l'eau, le 12 mai
arroser le reste
Pour un adhésif de contact, procédez comme suit.
Colophane glycérine estérifiée par un procédé classique ou de pentaérythritol de telle sorte que l'indice d'acide du produit est de 100 - 120. A ce mélange réactionnel, on introduit 2,2 à 2,5% en poids de la résine d'alcool polyhydrique. Après refroidissement, le produit obtenu est saponifié, d'une manière connue avec de l'hydroxyde de sodium à un pH de 8 à 10. Dans le même temps dans le mélangeur on prépare une solution aqueuse à 6% d'alcool de polyvinyle GOST 10779-78. Le même réacteur, on introduit avec agitation constante de la solution préparée oxydée colophane estérifiée, et une quantité calculée d'une émulsion acrylique TU 6-01-186-89. Après mélange complet, prêt à l'adhésif de contact est versé dans le conteneur d'expédition.
Pour utiliser la colle est appliquée de manière connue sur la surface de liaison du volant d'inertie, d'un pinceau, d'une pulvérisation à travers une buse et d'autres.

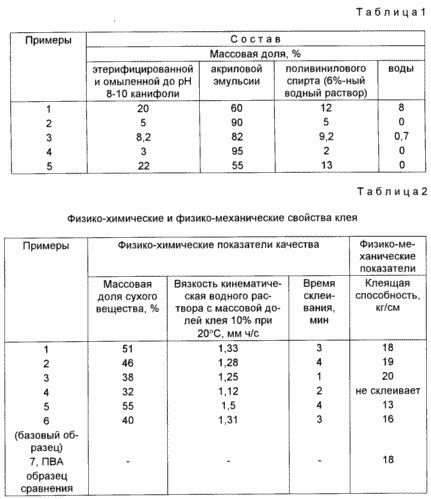

Exemple. 20 poids. h. saponifiés et estérifiés avant le pH 10 Août colophane a été chargé dans le réacteur. Dans ce réacteur, on introduit sous agitation constante, 60 en poids. h. L'émulsion acrylique a préparé une solution aqueuse à 6% d'alcool de polyvinyle et 8 en poids. h. L'eau. Le contenu est mélangé à fond à une température de 25 o C jusqu'à une masse homogène, d' analyser et de déversement dans le conteneur d'expédition. D'autres exemples sont présentés dans le tableau 1 et les propriétés physiques, chimiques et physico-mécaniques sont indiquées dans le tableau 2. Elle montre aussi les propriétés de l'échantillon de base adhésif et un échantillon de référence.
A partir des données présentées dans le tableau. 2 qui ont la meilleure capacité à coller des échantillons adhésifs 1 à 3 ayant une composition comprise dans la gamme inventive.
A titre de comparaison, un échantillon de N adhésif 7. Ceci est un acétate de polyvinyle semi adhésif (PVA) utilisé pour les produits de papier adhésif, du carton, du bois, etc. échantillon de base Nakano colle japonais utilisé pour l'emballage de papier journal. Comme on le voit à partir du tableau. 2, la force d'adhérence de leur plus faible par rapport aux échantillons d'adhésif revendiqués.
adhésif Conçu présente de bonnes propriétés adhésives, forme un film souple fort, qui assure la force de liaison du papier. Les propriétés d'adhérence et de traitement améliorées de l'adhésif sont prévues avec des ingrédients dans sa composition. En particulier, la colophane partiellement estérifiée adhésif saponifié présente des propriétés adhésives, à l'exception de la présence d'alcalins accélère fixation adhésif, l'adhésif améliore la stabilité, améliore la pénétration de l'adhésif dans le papier. émulsion acrylique copolymère améliore les propriétés "adhésif" de l'adhésif favorise la formation du film. L'alcool de polyvinyle fournit la viscosité du produit désiré et aider à stabiliser les émulsions.
REVENDICATIONS
Un adhésif de contact comprenant une émulsion acrylique promoteur polymère colophane adhérence stabilisant alcool vinylique et d'eau, caractérisé en ce que l'émulsion de copolymère acrylique qu 'il comprend un copolymère d'émulsion d'acrylate de méthyle, l'acrylate de butyle et d'acide méthacrylique ainsi que de la colophane colophane estérifiée avec de la glycérine ou le pentaérythritol à acide le nombre de 100 à 120 mg de KOH / g, et la saponification à un pH de 8 à 10, avec le rapport suivant, en poids. (Base sèche)
Le copolymère d'émulsion d'acrylate de méthyle, l'acrylate de butyle et d'acide méthacrylique
22 50
Rosin Septembre 2
L'alcool polyvinylique 0,3 1,0
Ostalnoes eau
Version imprimable
Date de publication 18.12.2006gg
Commentaires
Commentant, gardez à l' esprit que le contenu et le ton de vos messages peuvent blesser les sentiments des gens réels, montrer du respect et de la tolérance à ses interlocuteurs, même si vous ne partagez pas leur avis, votre comportement en termes de liberté d'expression et de l' anonymat offert par Internet, est en train de changer non seulement virtuel, mais dans le monde réel. Tous les commentaires sont cachés à l'index, le contrôle anti - spam.
