section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)

invention
Fédération de Russie Patent RU2181369
COLLE ET PROCEDE DE SYNTHESE DE PRODUCTION

SYNTHÉTIQUE COLLE ET PROCEDE DE PRODUCTION. COLLE. SAVOIR-FAIRE. INTRODUCTION. BREVETS. TECHNOLOGIE.

Invention. SYNTHÉTIQUE COLLE ET PROCEDE DE PRODUCTION. Fédération de Russie Patent RU2181369

Nom du demandeur: Alexander V. Panfilov
Nom de l'inventeur: Alexander V. Panfilov
Le nom du titulaire du brevet: Alexander V. Panfilov
Adresse de correspondance: 103735, Moscou, ul. Ilinka, 5/2 T.S.Fomichevoy "Sojuzpatent"
Date de début du brevet: 06.03.2001

L'invention se rapporte au domaine de la colle synthétique et peut être utilisé dans l'industrie des aliments et d' autres types de marquage sur le verre, le métal, le plastique et autres types d'emballages, mais aussi pour le collage du papier, du papier et du carton. L'adhésif comprend 20 à 80% en poids d'un saponifié avec de l' hydroxyde de sodium aqueux ou du polyacrylonitrile de potassium modifié avec une solution aqueuse de formaldéhyde et / ou un composé halogéné polyfonctionnel à un rapport molaire de polyacrylonitrile respectivement :. Lye: composé polyfonctionnel halogène: formaldéhyde est de 1: 0,3 à 1,2: 0-0,8: 0-0,1 .., 20 à 80% en poids d' eau et éventuellement de 0 à 30% en poids de charge. Adhésif préparé par saponification de potassium ou de sodium , l' hydroxyde de polyacrylonitrile successifs aqueux ou une modification de celle - ci, et une solution aqueuse de formaldéhyde et / ou un composé halogéné polyfonctionnel à 70-150 ° C et sous une pression de 1 à 10 atm, respectivement , à un rapport molaire de polyacrylonitrile: alcalin: composé polyfonctionnel halogène: formaldéhyde 1: 0,3-1,2: 0-0,8: 0-0,1 et possible introduction future d'une charge et, si nécessaire, l' élimination de l' eau ou l'addition. L'invention permet un adhésif synthétique à haute résistance de liaison, plage de température est de -10 à 95 ° C, l'adhésif peut être stocké et transporté à une température de -50 à 60 ° C, après décongélation, l'adhésif conserve ses propriétés complètement.

DOMAINE DE L'INVENTION

L 'invention concerne le domaine des propriétés adhésives synthétiques et la composition qui permettent son utilisation dans les denrées alimentaires et d'autres industries pour le marquage sur le verre, le métal, le plastique, le papier, le carton et d'autres types d'emballage, mais aussi pour du papier adhésif, le papier et le carton.

CONTEXTE

Il est connu que largement utilisé dans l'industrie alimentaire et de l'impression reçue colles de dextrine, produit par hydrolyse de l'amidon catalysée par les acides. L' argile est préparée immédiatement avant son utilisation par mélange avec de l' eau à une température de 60-65 ° C et en agitant jusqu'à ce qu'une masse homogène à l' intérieur de quelques heures. ( «Processus de reliure. Les instructions de traitement", Moscou, 1982).

Les inconvénients de la méthode et la composition de la colle résultante dextrine sont l'utilisation de la nourriture et une durée de conservation limitée. Température de stockage et de transport ne devrait pas être inférieure à 0 ° C En outre, après séchage de l'adhésif devient insoluble dans l'eau, ce qui rend les étiquettes de rinçage avec des récipients consignés.

adhésif connu préparé par traitement d' un déchet de fibres de polyacrylonitrile à une température de (90 ± 5) ° C et sous constante agitation du matériau polymère 10 à 12% d' hydroxyde de sodium à un rapport pondéral des composants suivants: déchets de fibre acrylique NaOH 2: 1-1, 2 (RU 2135539).

L'inconvénient de cette colle sont faibles propriétés adhésives de la couche adhésive avec le marquage sur les types de verre et des emballages en métal. Dans certains cas, les étiquettes se décollent avec une légère action mécanique. En outre, l'utilisation de déchets industriels dans la synthèse des fibres de polyacrylonitrile se traduit par une colle contaminée par les impuretés mécaniques et les composés chimiques formant des modificateurs partiels et les colorants utilisés dans la production de fibres. Il en résulte une composition avec un non-adhésive, ce qui conduit à une détérioration des caractéristiques de performance physico-chimiques et.

RESUME DE L'INVENTION

Objet de l'invention est de proposer une composition et un procédé de production d'un adhésif synthétique qui fournit un adhésif et présente une haute qualité des performances améliorées.

La solution de ce problème est obtenue en ce que l'adhésif synthétique contient une solution hydrolyse aqueuse d'hydroxyde de potassium ou de sodium , le polyacrylonitrile, modifiée solution aqueuse de formaldéhyde et / ou d'un composé polyfonctionnel halogène dans un rapport molaire de polyacrylonitrile, respectivement alcalis: composé polyfonctionnel halogène: formaldéhyde est de 1: 0,3 à 1, 2: 0-0,8. 0-0,1, de l' eau et éventuellement une charge dans les proportions suivantes,% en poids:

  • Le polyacrylonitrile hydrolyse ci - dessus modifié - 20-80
  • Filler - 0-30
  • Eau - 20-80

Procédé de préparation de la composition d'adhésif synthétique ci - dessus est hydrolyse séquentielle polyacrylonitrile avec du sodium ou une solution aqueuse d'hydroxyde de potassium et une modification de celui - ci, ou d'une solution aqueuse de formaldéhyde et / ou un composé halogéné polyfonctionnel à 70-150 ° C et sous une pression de 1 à 10 atm, respectivement , à un rapport molaire de polyacrylonitrile: alcalin: composé polyfonctionnel halogène: le formaldéhyde est de 1: 0,3-1,2: 0-0,8: 0-0,1 et en outre l'introduction éventuelle d'une charge et, si nécessaire, et l'élimination de l' eau ou de l'addition.

Halogène comme composé polyfonctionnel peut être utilisé, par exemple, des esters d'acide bromo- ou chloroacétique, l'épichlorhydrine ou de l'épibromhydrine ou chloroéthanol etilenbromgidrin.

La charge utilisée classiquement utilisé pour de tels adhésifs, des charges, telles que par exemple le carbonate de calcium, le talc, l'oxyde de titane.

Pour l' utilisation de la méthode de la solution aqueuse de formaldéhyde de préférence , de 10 à 45% de .

composition et la méthode proposée pour la production permet d' adhésif avec une force de liaison élevée, la plage de température de fonctionnement de -10 ° C - +90 ° C L'adhésif peut être stocké et transporté à une température de -50 ° C - 60 ° C Après décongélation, l'adhésif conserve ses propriétés complètement.

Les résultats du test confirmant la présence de l'amélioration des propriétés physiques, chimiques et des performances de l'adhésif synthétique

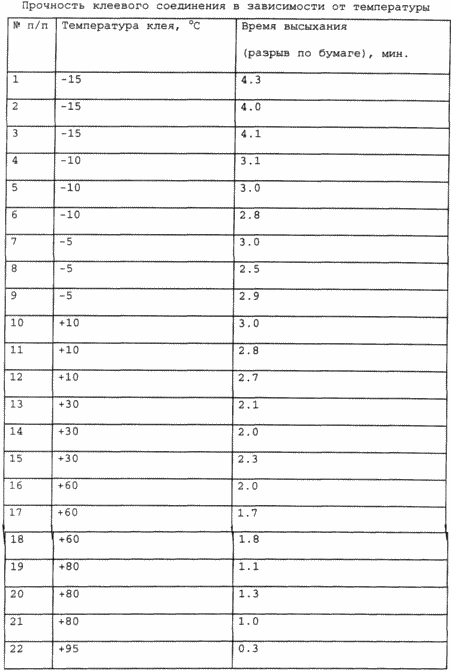

Pour les tests ont été choisis de la colle Partie conformément à GOST 9980,1-86. La recherche sur la capacité adhésive de conservation dans la plage de température de -15 ° C - +95 o C ont été effectuées en conformité avec GOST 7950-77. adhésif de l' échantillon en une quantité de 200 g a été chauffé ou refroidi à la température désirée et maintenue pendant 48 heures. Puis, selon la procédure d'écriture d' une bande de papier mesurant 10 · 2 cm a été appliquée une mince couche d'adhésif, laissant une longueur d'extrémité libre de 1,2 cm. Ensuite, sur la surface adhésive se chevaucher chaque bande de la même matière et de la même taille et étroitement pressée. Après un certain temps la bande de papier est stratifié en tenant les extrémités libres de la colle. Exfoliante doit être effectuée par des fibres de papier. Les résultats sont résumés dans le tableau ci-dessous.

ÉTUDE SUR régime de température STOCKAGE ET TRANSPORT
colles synthétiques

Des échantillons de l'adhésif en une quantité de 200 g d'refroidi ou chauffé dans la plage de température de -50 ° C - 60 ° C par incréments de 10 ° C et maintenu pendant trois jours, puis mis en incubation au moins une nuit à température ambiante, le cycle a été répété 3 fois. Des essais ont été effectués sur la capacité adhésive de la procédure ci-dessus. Les résultats du test ne diffèrent pas de la moyenne des données indiquées dans le tableau.

DESCRIPTION DETAILLEE DE L'INVENTION

Les exemples qui suivent servent uniquement à illustrer l'invention revendiquée et ne limitent nullement la portée.

MÉTHODE GÉNÉRALE DE REALISATION DE LA MÉTHODE

Le réacteur est chemisé et d'un agitateur a été chargé avec les dispositifs de mesure de 150 - 500 parties d'eau contenant 0,3 à 1,2 mole de potassium ou l' hydroxyde de sodium, une mole de polyacrylonitrile et on a agité 2-10 heures à une température de 70 à 150 ° C et sous une pression de 1- 10 atm, 0-0,1 moles ajouté du formaldehyde aqueux et 0-0,8 moles d'éthylène, on a agité pendant 2 heures de charge est ajoutée si nécessaire. coller ensuite nécessaire pour conférer l'adhérence, la viscosité et d'autres propriétés ou ajouter suffisamment d'eau distillée. Ensuite, la pâte résultante a été refroidie, filtrée et zatarivatsya dans des tambours en fibres ou des flacons en plastique. adhésif préparé comprenant 20-80 en poids.% de polyacrylonitrile modifiée, 20-80 en poids.% d'eau et 0-30 en poids.% d'une charge, si elle est utilisée.

exemple 1
Le réacteur est chemisé et d'un agitateur a été chargé avec les distributeurs de 1100 litres d'eau contenant 148 kg d'hydroxyde de sodium, 200 kg de polyacrylonitrile et on a agité 8 heures à une température de 95-97 ° C et à la pression atmosphérique. Ensuite , le mélange réactionnel a été ajouté 60 kg d'éthylène (rapport molaire des réactifs , respectivement: poliakriloniril alcalins de sodium: chloroéthanol 1: 1: 0,2), on a agité pendant 2 h. La masse réactionnelle est refroidie à une température de 75-80 ° C et 80 kg de carbonate de calcium. Après cela a été distillé à 105-110 ° C à 500 litres d'eau. 1050 kg de recevoir un adhésif. La teneur en eau dans l'adhésif 52%, une viscosité de 60 Pa.s, le temps de séchage (espacement de papier) pendant 3 minutes, le pH (solution aqueuse à 0,1%) 8,5. L'adhésif résultant a été refroidi à 50-55 ° C, on filtre et zatarivatsya dans des tambours en fibres ou des flacons en plastique. adhésif prêt comprend 40,4 en poids.% polyacrylonitrile modifiée, 7,6 en poids. carbonate de calcium% et 52 poids.% d' eau.

exemple 2
Le réacteur est chemisé et d'un agitateur a été chargé avec les distributeurs de 1300 litres d'eau contenant 120 kg d'hydroxyde de sodium, 200 kg de polyacrylonitrile et on agite à 95-97 ° C 5 heures, refroidi à une température de 70 ° C et 12 kg d' une solution aqueuse de formaldéhyde à 40% on a agité pendant 1 heure. La masse réactionnelle est chauffée à une température de 95-97 ° C et on agite pendant 5 heures, puis on a ajouté le mélange réactionnel à 100 kg d'éthylène (rapport molaire des réactifs poliakriloniril respectivement: alcalins de sodium: formaldéhyde: chloroéthanol 1: 0,8: 0,04: 0,35), on a agité 2 heures. Après cette suspension , on ajoute 50 kg de talc dans 100 litres d'eau. A une température de 105-110 ° C à 500 litres d' eau distillée. 1350 kg de recevoir un adhésif. La teneur en eau de 66%, une viscosité de 70 Pa-s, le temps de séchage (espacement de papier) pendant 2 minutes (à 60 ° C), pH (solution aqueuse à 0,1%) 7,5. La pâte ainsi obtenue est refroidie à une température de 50-55 ° C, on filtre et zatarivatsya dans des fûts en carton ou en pots. adhésif prêt comprend 30,3 en poids.% polyacrylonitrile modifiée, 3,7 en poids.% Talc et 66 en poids.% d' eau.

exemple 3 :
Le réacteur est chemisé et d'un agitateur a été chargé distributeurs 800 litres d'eau contenant 50 kg d'hydroxyde de sodium, 200 kg de polyacrylonitrile et on a agité à une température de 145-150 ° C et sous une pression de 5 atmosphères 1 heure. La masse réactionnelle est refroidie à une température de 65-70 ° C, et 30 kg de solution aqueuse de formaldéhyde à 40%, on agite pendant 1 heure à pression atmosphérique, puis à une température de 145-150 ° C et une pression de 5 atm 6 heures (rapport molaire des réactifs poliakriloniril respectivement alcalin de sodium : le formaldéhyde est de 1: 0,3: 0,1). 1050 kg de recevoir un adhésif. La teneur en eau de 75%, une viscosité de 80 Pa.s, le temps de séchage (espacement de papier) pendant 3 minutes (à 70 ° C), pH (solution aqueuse à 0,1%) 7,2. La pâte ainsi obtenue est refroidie à une température de 50-55 ° C, on filtre et zatarivatsya dans des fûts en carton ou en pots. adhésif Prêt contient 25 en poids.% de polyacrylonitrile modifiée, 75 en poids.% d' eau.

SYNTHÉTIQUE COLLE ET PROCEDE DE PRODUCTION. Fédération de Russie Patent RU2181369

REVENDICATIONS

  1. colle synthétique contenant saponifié avec de l' hydroxyde de sodium aqueux ou de potassium , le polyacrylonitrile modifié avec une solution aqueuse de formaldéhyde et / ou un composé halogéné polyfonctionnel à un rapport molaire de polyacrylonitrile: alcalin: composé polyfonctionnel halogène: formaldéhyde est de 1: 0,3 à 1,2: 0 à 0,8 . 0-0.1, de l' eau et éventuellement une charge dans les proportions suivantes,% en poids:

    • Ledit polyacrylonitrile hydrolysé modifié - 20-80

    • Filler - 0-30

    • Eau - 20-80

  2. Procédé de fabrication d' un adhésif synthétique selon la revendication 1, comprenant l'hydrolyse séquentielle de potassium aqueux de polyacrylonitrile ou de l' hydroxyde de sodium, et en le traitant avec du formaldéhyde ou une solution aqueuse et / ou un composé halogéné polyfonctionnel à 70-150 ° C et sous une pression de 1 à 10 atm, respectivement , à un rapport molaire de polyacrylonitrile: alcalis: composé polyfonctionnel halogène: formaldéhyde est de 1: 0,3-1,2: 0-0,8: 0-0,1 et en outre l'introduction éventuelle d'une charge et, le cas échéant, distillation de l'eau ou de l' ajouter.

Version imprimable
Date de publication 11.11.2006gg
