invention
Fédération de Russie Patent RU2176180
Solder pour PALLADIUM souder ET SES ALLIAGES
Le nom du demandeur: Open Joint Stock Company "usine Ekaterinburg pour le traitement des métaux non ferreux"
Nom de l'inventeur:. Timofeev NI; AV Ermakov. Grokhovskaya LG. Klyuyev IB. Kuzmenko GF. Sivkov MN
Le nom du titulaire du brevet: Open Joint Stock Company "usine Ekaterinburg pour le traitement des métaux non ferreux"
Adresse de correspondance: 620014, Ekaterinburg, Lenina, 8, de «EZ OCM", directeur général adjoint V.I.Bogdanovu.
Date de début du brevet: 07.09.2000
L'invention se rapporte à un alliage de soudure métallique à base de métaux précieux, en particulier le palladium, appliqué à la soudure de palladium et de ses alliages, et est principalement destiné à être utilisé dans la fabrication d' un alliage de bijouterie-PdSrN 500-450.
Le résultat technique de l'invention est de fournir une base d'adaptation et de la finesse du joint de soudure tout en conservant leur identité de couleur dans les bijoux fini, avec la dureté de la soudure est inférieure à la dureté de l'alliage brasé. Pour ce faire, la soudure contient en outre du zinc dans les proportions suivantes, en poids. % Palladium - 50,0-50,5; Argent - 1,0-45,0; Cuivre - 1,0-43,0; silicium - 0,1-6,0; Zinc - jusqu'à 3,0, et la teneur totale en cuivre et sepebra ne dépasse pas 49% en poids..
DESCRIPTION DE L'INVENTION
L'invention se rapporte à un alliage de soudure métallique à base de métaux précieux, en particulier le palladium, appliqué à la soudure de palladium et de ses alliages, et est principalement destiné à être utilisé dans la fabrication de l'alliage PdSpH- 500-450 bijoux.
alliages de soudure de métaux nobles utilisés dans l'art des bijoux, en plus des exigences habituelles pour brasures, telles que la fluidité, la plasticité et la résistance du joint de soudure doit satisfaire encore des exigences supplémentaires: leur couleur et l'échantillon doivent être identiques avec des alliages de payaemymi. En outre, l'alliage de soudure et alliage soudé (métal) devrait être similaire dans la dureté.
Connu en alliage à base de palladium pour la fabrication de bijoux, des ustensiles de cuisine, articles ménagers, et comme éléments de mécanique de précision et d' appareils électroniques (Français application de N 2541312, C 22 C 5/04, appl. 21/02/83, à publier . 24/08/84, chez IMS N 1, 1985, no. 66).
Également connu en alliage de palladium comprend de l' indium (12-51%), et un élément tel que le cuivre, le scandium, le magnésium, l' aluminium et le gallium (1-27%).
Commun à l'connue et la soudure d'alliage revendiqué est qu'ils sont faits sur la base de palladium. En outre, lors de l'utilisation de l'alliage connu comme élément d'alliage et de cuivre est sa présence attribut coïncidente.
Cependant, l'alliage connu ne peut pas être utilisé comme une soudure pour la soudure de palladium et de palladium bijoux alliages, GOST P51152-98 pertinent, car il n'y a pas de correspondance sur le palladium finesse - le composant principal.
alliages de moulage connus de palladium et de leur utilisation pour les prothèses dentaires, bijoux, etc. (N demande EPO 0289097, C 22 C 5/04, 5/06, 30/00, A 61 K 6/04, appl. 27/04/88 était, publ. 02.11.88, au préalable. 28/04/87 g ., Pays - Bas, IMS N 6, 1989). L'alliage contient 25 à 50% de palladium, de 20 à 45% d' indium, 20 à 50% d' argent, et de petites quantités d'autres éléments.
Connu selon l'alliage et l'alliage de soudure effectuée sur la base de palladium, il est composé d'argent, et dans certains cas, les deux alliages coïncident quantité de palladium et d'argent.
Cependant, la présence de l' indium dans la composition de l' alliage lui donne une couleur jaune, de sorte que l'alliage ne peut pas être utilisé en tant que brasure pour le palladium et des alliages de blanc bijoux de palladium, en particulier l'alliage PdSpH-500-450.
Le plus proche , en substance , à la technique revendiquée est brasure pour le brasage de palladium et de ses alliages, contenant, en %:
- Argent - 60-70
- Palladium - 10-20
- Allemagne - 0,5-5
- Silicon - 0,5-3
- Cuivre - Autres
(Certificat. N Ed. 407690, B 23 K 35/30, C 22 C 5/00, appl. 30/04/72 était, publ. 12.10.73, au BI N 47).
Commun aux brasures connues et revendiqués est la présence dans leur composition de palladium, l'argent, le cuivre et le silicium.
Connu brasure pour le brasage sous vide ou dans une atmosphère d' argon joints de l' environnement, tels que l' alliage-10-5,5 PdSpH avec le nickel et ne peut pas être utilisé dans l'art de la bijouterie, en particulier alliage de soudure PdSpH-500-450, car elle ne correspond pas à des échantillons standard. En outre, la soudure connue ne pouvait pas garantir l'identité de l'alliage principal couleur de bijoux.
L'invention concerne une composition de brasure pour le brasage de palladium et de bijoux à partir d' un alliage à base standard de palladium, notamment en alliage PdSpH-500-450, la finesse et la préservation de la couleur de l' identité et les fondations du joint de soudure dans les bijoux fini à un bon écoulement de la soudure et la dureté ne dépassant pas alliage de dureté soudé.
Ceci est réalisé en ce qu ' une brasure comprenant du palladium, l' argent, le cuivre, le silicium, le zinc est introduit en outre dans le rapport suivant,% en poids.:
- Palladium - 50,0-50,5
- Argent - 1,0-45,0
- Cuivre - 1,0-43,0
- Silicon - 0,1-6,0
- Zinc - Jusqu'à 3.0
dans lequel la teneur totale en argent et le cuivre ne dépasse pas 49 en poids.%.
Le choix correct de la soudure dépend largement de la qualité des bijoux fini, son apparence, et l'intensité du travail et le travail sur elle.
La teneur en palladium dans la soudure inventive, y compris en raison les exigences de GOST sa conformité avec les échantillons standard en alliage soudé.
La présence de brasure à l'argent dans le montant réclamé réduit le point de fusion de soudure, augmente sa fluidité et la plasticité, et fournit la couleur nécessaire.
L'addition de cuivre dans la composition de soudure améliore la mouillabilité de soudure et réduit l'intervalle de cristallisation.
L' addition de silicium en une quantité de 0,1-6,0 en poids.% Abaisse le point de fusion de la brasure, améliore la fluidité, la méthode fournit une soudure trempe rapide de soudure fondue sous une forme commode, par exemple sous la forme d'une bande. Une augmentation supplémentaire de la teneur en silicium dans la composition de la soudure entraîne une augmentation de la dureté de la soudure, et peut donc conduire à une détérioration de l'aspect et de la qualité des bijoux fini.
L' addition de la soudure 3 en poids.% De zinc améliore la fluidité de la soudure permet d' identifier la couleur de l'alliage de brasure (métal). Lorsque la teneur en zinc dans le palladium composition de soudure supérieure à 3 poids.%, Le point de fusion de la brasure a augmenté, ce qui détériore les propriétés dans son ensemble.
À souder pour souder le palladium et ses alliages ont été préparés comme suit.
Pré-préparé Cu maître en alliage + 6% de Si; Cu + 10% de Zn; PD + 4,5% de Si. Ensuite, après l'analyse de la composition et des ligatures pereshihtovki la composition de soudure désirée lors de l'addition des quantités nécessaires de cuivre et d'argent chargé par lots simultanément ensemble dans un creuset en alumine, on verse le borax fondue incorporée dans haute fréquence four et la masse fondue a été agitée tige de quartz.
Lors de la cuisson de petites quantités de soudure (50-500 g) , de la pièce moulée ne se produit pas, et on refroidit la masse fondue dans le creuset, et , après solidification , - dans l'eau. De grandes quantités de soudure (plus de 500 g) ont été coulés dans un moule en forme de barre en fer ou en acier dans un tube de quartz à vide aspirée. Ces ébauches ensuite fondus à l'installation pour la trempe ultra-rapide de la masse fondue pour donner un ruban approprié pour le brasage.
Les alliages ayant des teneurs de composants étaient prêts à recevoir la soudure (voir. Table).
Cuit sous la forme d'une soudure de ruban utilisé pour les alliages de palladium à souder, en particulier l'alliage PdSpH-500-450, lors de la fabrication de bijoux. La soudure a été réalisée à l'aide d'un brûleur à gaz.

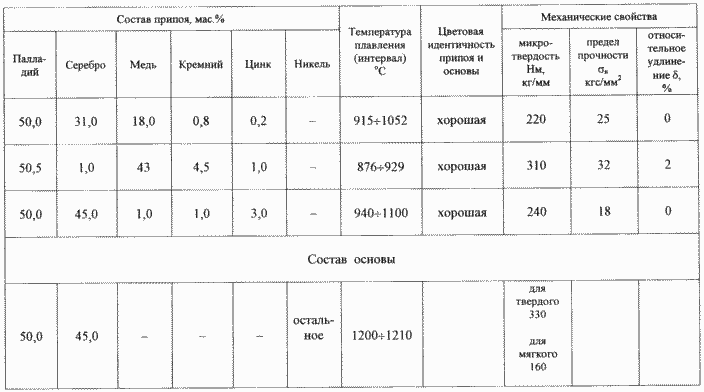

Solder Dureté a été déterminée sur un, les propriétés mécaniques "TERASAWA" - gammes de température de la soudure à la traction Machine TM-M "Instron", fondant - sur analyseur thermique HT-1500 Setaram. Les propriétés mécaniques de la soudure et les plages de température de fusion de soudure en fonction de sa composition et présentés dans le tableau.
Comme on peut le voir dans le tableau, a déclaré la soudure a une température de fusion inférieur au point de l'alliage de fusion soudé PdSpH-500-450 (Foundation), qui permet la soudure avec un léger chauffage des éléments de bijoux connecté et fournit un bon écoulement de la soudure, la forme des éléments de retenue soudable, haute densité et couture etc. L'image d'exemple montre la microstructure de la section transversale du joint de soudure de la soudure d'alliage revendiqué, montrant que les composants revendiqués dans le contenu de base est bien entretenu, et la soudure remplit bien l'espace entre les bijoux des éléments de soudure. Augmentation de l' image de x100.
A partir de la table, et il est évident que la dureté revendiquée à proximité de la dureté de la soudure de l'alliage brasé qui facilite la manipulation ultérieure des produits de soudure, augmente et améliore l'aspect de la qualité.
brasure déclaré a la même finesse des principaux composants soudés en alliage de bijoux, en particulier un alliage PdSpH-500-450, la couleur et la couleur identique à la couleur de la base.
En outre, la soudure revendiquée peut être utilisée pour souder à la fois le palladium et ses alliages lorsque la coïncidence est pas nécessaire de soudure et des bases, telles que des éléments à souder l'art finesse.
REVENDICATIONS
À souder pour souder et d' alliages de palladium contenant du palladium, de l' argent, du cuivre et du silicium, caractérisé en ce qu ' il introduit en outre la composition de zinc dans les proportions suivantes,% en poids.:
- Palladium - 50,0-50,5
- Argent - 1,0-45,0
- Cuivre - 1,0-43,0
- Silicon - 0,1-6,0
- Zinc - Jusqu'à 3.0
dans lequel la teneur totale en argent et le cuivre ne dépasse pas 49 en poids.%.
