section Accueil
Production, Amateur Radio amateur avions de modèle, fusée Utile, divertissant |
maître furtif
électronique physique de la technologie invention |
espace Mystery
Mystères de la Terre Secrets de l'océan infiltration section Carte |
|
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens) |
Navigation: => |
Accueil / Marché des technologies / modèles actuels de l'invention et / retour / |
invention
Fédération de Russie Patent RU2240925
PROCÉDÉ DE FABRICATION D'objets décoratifs en ambre naturel
Nom du demandeur: Closed Joint Stock Company "EnergoSpetsProm" (RU)
Nom de l'inventeur: Kravtsov AA (RU); Polyakov IV (RU)
Le nom du titulaire du brevet: Closed Joint Stock Company "EnergoSpetsProm" (RU)
Adresse de correspondance: 121609, Moscou, Automne Boulevard, 11, VIS, pat.pov. N.A.Triposhinoy
Date de début du brevet: 02.04.2003
Procédé de fabrication d'articles décoratifs en ambre naturel pour améliorer la qualité du produit est que la compression de la charge d'alimentation chauffée dans un moule sous vide est effectuée tout en laissant tomber la pression et l'aspirateur arrêt.
DESCRIPTION DE L'INVENTION
L'invention concerne la production de produits artistiques et décoratifs et techniques et des matériaux et des souvenirs en ambre naturel.
On connaît un procédé ambre pressage réalisée dans une atmosphère inerte d'azote à 150-170 ° C avec une force de compression longitudinale de 7-15 kg (AS USSR №1283106, le MKI 28 D 5/00, publ. 15.01.87). Cette méthode garantit que les propriétés décoratives élevées de l'ambre d'origine, mais l'anisotropie des propriétés des produits d'ambre limite la portée de son application en termes de grande taille produits pressants.
Le plus proche de la méthode proposée est une méthode de fabrication de produits de grande taille à partir de la fraction fine de l' ambre naturel (brevet RF №2191704, 44 MKI en C 5/06, publ. 27.10.2002). Ce procédé implique le chargement de la charge d'alimentation ~ 10 mm, dans le moule fermé, le chauffage à une température non supérieure à 140 ° C et à un pressage pression augmente en douceur de 0 à 100 atm avec une force de maintien pendant une période de temps prédéterminée. Cette méthode vous permet d'obtenir des produits qui conservent les propriétés esthétiques de fonte d'ambre naturel physique, chimique et. Toutefois, une exposition prolongée à la pression de compression longitudinale dans celle-ci crée ambre contraintes internes qui à son tour peut conduire à des fissures et même des produits de destruction.
La méthode proposée permet d' améliorer la qualité des bijoux obtenus à partir de l' ambre baltique naturel en réduisant la possibilité de fissuration. Ceci assure la réception des deux petits et grands produits.
De plus, cette méthode permet d'ajuster la couleur et la transparence des produits obtenus, ce qui affecte grandement leurs propriétés artistiques et décoratives.
Ce résultat est atteint par la fabrication d'objets décoratifs en ambre naturel réalisée comme suit: la matrice de matière première chargée moule fermé, la charge d' alimentation chauffée est pressée dans un moule à volume fixe évacué de la cavité de la matrice tout en versant simultanément la pression et arrêt de l'évacuation, puis moule est refroidi.
Ledit résultat technique est obtenu par le fait que la matière de départ et le moule est chauffé avant le chargement dans le moule ou la matrice de matière première chargée dans la cavité de moule, la charge d' alimentation est chauffée avant le pressage d'un moule.
La charge d'alimentation est chauffée à une température de 110-130 ° C et le moule chauffé à 160-230 ° C, ce qui permet de changer la couleur du produit fini.
Pour commander la transparence de la quantité de produit fini de prendre charge du volume de la cavité de matrice inférieure ou supérieure fixe.
La principale différence entre la méthode proposée à partir des produits des méthodes de production existantes de naturel ambre de la Baltique est l'absence de pression de compression longitudinale après la fixation du montant de la cavité de la matrice au moment du frittage.
Dans ce procédé, le moule de pressage est utilisé avec le mécanisme de fixation du volume de la cavité de la matrice.
Procédé mis en oeuvre comme suit
En tant que matières premières fractions d'ambre naturel de différentes tailles utilisé: de gros morceaux d'ambre, de galets d'ambre, des éclats d'ambre, ambre produits défectueux, ambre, Lancers pressé (ajouter éventuellement d'recyclé jusqu'à 15%). La charge d'alimentation peut être différente de la taille et de la transparence. Le montant total de la charge d'alimentation peut varier légèrement du champ d'application de l'article résultant.
Les matières premières sont chargées dans la cavité de moule. Il est possible de séparer une matière première et à chauffer le moule, et le joint. La charge peut être pré-chauffé à 110-130 ° C Le moule est chauffé à 160-230 ° C Produit de départ peut être chauffé conjointement avec le moule. Dans ce cas, le chauffage a lieu dans un four à moufle dans le moule. Celui-ci utilise la différence de conductivité thermique du matériau du moule et de l'ambre.
De la température de l'ambre et de la moisissure, il dépend de la couleur du produit fini: du naturel au cognac foncé.
Après avoir atteint la température de fonctionnement du moule est réglé dans une presse hydraulique. La presse de poinçon sous pression, suffisante pour la destruction de l'ambre, rapidement réduit (30-40 sec) jusqu'à la butée. Au cours de ce processus, le vide du moule. le mécanisme de perforation après la fermeture complète du moule et de la dégradation de la cavité cavité de moule de volume de matière première est fixée par la fixation vient en prise. Après la fixation du montant de la cavité de la matrice de pression de la presse complètement remis à zéro et arrête le processus d'évacuation du moule. Sous la pression des liaisons intermoléculaires sont brisés dans l'ambre chaud, et il se transforme en une masse hétérogène. Succinique chauffé en poids est chauffée à la température du moule, se dilate et remplit la cavité du volume de la matrice. Le procédé de frittage se produit à cause de la réaction à l'intérieur du matériau dans un volume fixe de la cavité de la matrice. Après refroidissement en dessous de 90 ° C, le produit peut être extrait. refroidissement naturel approprié. Avec refroidissement artificiel, le produit peut se transformer cassants.
Dans le procédé selon le matériau de départ est expansé à un volume fixe de la cavité lorsque la dégradation de la matrice dans la plage de températures de performances technologiques. A la différence du prototype a pas d'augmentation progressive de la pression. Ainsi, la possibilité de contraintes internes sont beaucoup plus faibles qu'avec une exposition prolongée presse à une pression longitudinale.
![]() |
![]() |

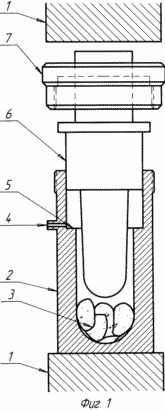

La figure 1 illustre une des variantes possibles du dispositif permettant de mettre en oeuvre le procédé dans l'état initial (le moule est placé dans la presse).

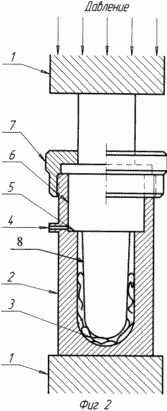

Figure 2 - le même dispositif lorsque le volume fixe de la cavité de la cavité du moule.
1 - Appuyez sur
2 - matrice moule
3 - matières premières (galets d'ambre)
4 - trou pour l'évacuation
5 - l'accent
6 - poinçon
7 - Mécanisme de verrouillage
8 - la cavité de moule de formage
Le procédé est mis en oeuvre dans le dispositif de la manière suivante.
La charge d'alimentation chauffée 3, situé dans la matrice du moule 2 est placé dans la presse 1 et rapidement sous une pression suffisante pour ambre dégradation, par exemple de l'ordre de 50 tonnes, poinçon 6 est abaissée est réalisée sous vide simultanément chambre de traitement pour évacuer à travers une ouverture 4. Après avoir atteint poinçon 5 arrête son mécanisme de verrouillage fixe 7. Dans cette cavité de moule de volume fixe 8. Matrice simultanément dépressurisé et arrêter l'aspirateur. Maintenu dans une position fixe jusqu'à une température inférieure à 90 ° C
La méthode proposée peut en outre régler l'opacité et la couleur des articles résultants. ambre naturel homogène dans sa densité, ce qui conduit à la différence de transparence. Plus fraction "transparent" en conséquence plus dense que «blanc» ou «fumée». Tandis que les différentes fractions différentes dans leur transparence à la dégradation de l'objet dans un volume fixe de la cavité de la matrice est égal au volume de matière première, ce qui donne ainsi une forme prédéterminée au niveau du processus température minimale de couleur ambre frittage nécessaire, le matériau dans le processus d'expansion occupe la totalité du volume libre de la cavité, remplissant tous sans vide. Après refroidissement, la couleur ambre fritté pour la plupart conserve les propriétés d'origine de la transparence, à savoir la densité de la charge, mais des marques de coulée sont observées.
Si une quantité fixe de matrice de moulage cavité plus petite que le volume total de la charge d'alimentation (pas plus de 15%), la résultante moulée est plus orange transparent, i.e. plus dense.
A l'inverse, si un volume fixe de la cavité est supérieur au volume de la charge de la matrice (pas plus de 10%), alors apparaître des inclusions mat orange transparent.
Pour définir un volume fixe de la cavité de la matrice précédemment calculée, et le volume de la matrice du piston, puis un volume fixe est déterminée. Connaissant la densité moyenne de l'ambre naturel et la détermination du poids de la matière première, il est possible de déterminer la quantité de matière première. En modifiant le rapport de ces volumes, on peut modifier la transparence du produit fini.
REVENDICATIONS
1. Procédé de fabrication d'objets décoratifs en ambre naturel, comprenant l'alimentation de la charge dans la matrice de moules fermés, en appuyant sur la charge d'alimentation chauffée dans une matrice de fixation du volume de la cavité de moulage sous vide en laissant tomber la pression et arrêt de l'évacuation et le refroidissement ultérieur du moule.
2. Procédé selon la revendication 1, caractérisé en ce que la matière première de départ et le moule est chauffé avant le chargement dans le moule de la matrice de matière première.
3. Procédé selon la revendication 1, caractérisé en ce que chargé dans la cavité du moule, la matière première est chauffée avant le pressage d'un moule.
4. Procédé selon la revendication 2, dans lequel la charge d'alimentation est chauffée à une température de 110 à 130 ° C
5. Procédé selon la revendication 2, caractérisé en ce que le moule est chauffé à une température de 160-230 ° C
6. Procédé selon l'une quelconque des revendications 1-5, caractérisé en ce que le volume de la charge d'alimentation est inférieur au volume fixe de la cavité de la matrice.
7. Procédé selon la revendication 6, caractérisé en ce que le volume de la charge est inférieur au volume fixe de la cavité de la matrice ne soit pas supérieure à 10%.
8. Procédé selon l'une quelconque des revendications 1-5, caractérisé en ce que le volume de la charge d'alimentation dans un volume fixe de la cavité de la matrice.
9. Procédé selon la revendication 8, caractérisé en ce que le volume de la charge d'alimentation dans un volume fixe de la cavité de la matrice ne soit pas supérieure à 15%.
Version imprimable
Date de publication 09.12.2006gg
Commentaires
Commentant, gardez à l' esprit que le contenu et le ton de vos messages peuvent blesser les sentiments des gens réels, montrer du respect et de la tolérance à ses interlocuteurs, même si vous ne partagez pas leur avis, votre comportement en termes de liberté d'expression et de l' anonymat offert par Internet, est en train de changer non seulement virtuel, mais dans le monde réel. Tous les commentaires sont cachés à l'index, le contrôle anti - spam.
