Fédération de Russie Patent RU2190046
INSTALLATION POUR galvanoplastie
Nom du demandeur: Université d' Etat de Novgorod. Iaroslav le Sage
Nom de l'inventeur:. Les radicaux BA; Tikhonov AA. RV Grigoriev. Dodrikov AE
Le nom du titulaire du brevet: Université d' Etat de Novgorod. Iaroslav le Sage
Adresse de correspondance: 173003, g.Novgorod Str. B. Saint-Pétersbourg, 41, Université d'Etat de Novgorod, vice-recteur pour HP V.E.Gantmaheru
Date de début du brevet: 06.05.2000
L'invention se rapporte à l'industrie électrochimique et peut être utilisé pour la formation électrolytique de la bijouterie. L'appareil de l'invention pour le bain de formation électrolytique comprend cathode rotative, l'entraînement en rotation, un collecteur et une anode, dans lequel l'enceinte de la baignoire présente une forme cylindrique et est disposé sur le pourtour intérieur de la couronne dentée et la cathode est réalisé sous la forme d'une unité mobile avec des engrenages tiges. Le dispositif fonctionne comme suit. Retirez le couvercle, ainsi que la cathode. Sur la cathode, les tiges sont montées à travers les trous produits de forme. anodes Suspendez. La couverture est à sa place, l'électrolyte est introduit à travers le trou au niveau des trous de décharge. Et allume la commande de courant électrique est fourni à la cathode, puis à travers le collecteur - à l'anode. Ceci forme la cathode tiges tournent et se déplacent les éléments en agitant vigoureusement de l'électrolyte. L'invention fournit une accélération du processus de moulage et former un revêtement uniforme.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à l' industrie électrochimique et peut être utilisé pour la formation électrolytique de la bijouterie.
Un appareil connu pour la formation électrolytique avec une cathode rotative, qui comprend une salle de bain avec placés en elle une anode et une cathode rotative, un entraînement pour la rotation de la cathode, des canalisations et une pompe pour pomper l'électrolyte (prototype) - (Vyacheslavov PM Volyanyuk GA électroformage. génie mécanique, département de Leningrad, 1997, p.154).
Installation vous permet d'appliquer un revêtement uniforme sur la forme du produit, fixé à la cathode.
Le principal inconvénient de cette configuration est les capacités technologiques limitées associées à l'impossibilité de former simultanément un grand nombre de petits objets, tels que des bijoux.
Objet de l'invention - l'élargissement des possibilités d'installation technologique.
Ce but est atteint en ce qu ' une installation pour le moulage électrolytique comprenant un bain, une cathode en rotation, l' entraînement en rotation, un collecteur et une anode, le bain corps formé dans une forme cylindrique, est prévu sur la denture périphérique intérieure et la cathode est formée en tant que bloc de barres conductrices pour faire tourner simultanément autour de leurs propres axes et autour du périmètre. des tiges de cathode ont des trous de fixation et les pièces recouvertes d'un revêtement diélectrique.
Cette solution vous permet de mouler directement un grand nombre de produits, avec rotation des tiges autour de leur axe et se déplaçant le long du périmètre de la salle de bain à proximité des anodes fixes simultanément.
De telles pièces moulées d'un complexe de déplacement afin d'accélérer le processus de moulage et l'uniformité des formes de revêtement.
 |
 |

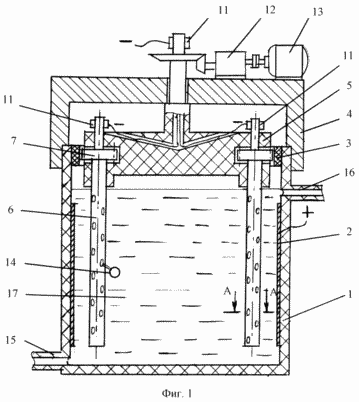

La figure 1 représente une installation pour la formation électrolytique, et la figure 2 - une vue en coupe transversale de la tige de la cathode.
L'installation se compose d'un bain cylindrique 1 avec placé en elle le long du périmètre des anodes 2 et la couronne 3. Bath fermé le couvercle 4 qui est monté librement cathode 5 et une tige 6 à laquelle les engrenages usure 7. tiges de cathodes fixes sont constitués d'une base métallique 8, la gaine diélectrique 9 et 10 sont munies de trous de fixation pour le moule 14. Set 12 est munie d'entraînements 13 et la cathode - le corps de collecteur 11. le bain a 15 d'entrée et conduits de sortie 16, 17 pour le pompage de l'électrolyte.
INSTALLATION DE TRAVAUX QUI SUIT
Retirez le couvercle 4, ainsi que la cathode 5. Dans les tiges 6 de la cathode 5 à travers les ouvertures 10 sont fixés, forment 14 produits. 2. Couvrir les anodes sont montées est installé à sa place, est alimentée par l'ouverture 15 au niveau de l'électrolyte trous 16. déchargement des actionneurs 12, 13, un courant électrique est fourni à la cathode 5 à travers le collecteur 11 et inclus - sur l'anode 2. Dans ce cas, les barres cathodiques sont des formes de produits tournés et se déplacer autour du périmètre des anodes bain. Le moulage a lieu sous agitation vigoureuse de l'électrolyte qui facilite la distribution de dépôt de revêtement rapide et uniforme sur la forme.
REVENDICATIONS
1. Installation pour le dépôt électrolytique formant un bain comprenant cathode rotative, l'entraînement en rotation, un collecteur et une anode, caractérisé en ce que le corps du bain formé dans une forme cylindrique, est prévu sur le périmètre intérieur supérieur de la couronne dentée et la cathode est formée comme une unité avec la possibilité de barres conductrices une rotation simultanée autour de leur axe et autour du périmètre.
2. Installation selon la revendication. 1, caractérisée en ce que les barres de cathode sont reliées de manière fixe à engrenages.
3. Installation selon les revendications. 1 et 2, caractérisé en ce que les barres de cathode sont réalisées avec des trous traversants pour éléments de fixation sont recouverts et de la gaine diélectrique.
