invention
Fédération de Russie Patent RU2212380
Goldstone

Goldstone. RING. ORNAMENTS. BIJOUX. GOLD. PLATINUM. DIAMOND. Diamonds. SAVOIR-FAIRE. TRAITEMENT. Cut. GEM. INTRODUCTION. BREVETS. TECHNOLOGIE.

Invention. Goldstone. Fédération de Russie Patent RU2212380

Nom du demandeur: Kochanova Alexandra
Nom de l'inventeur: Kochanova Alexandra
Le nom du titulaire du brevet: Kochanova Alexandra
Adresse de correspondance: 398055, Lipetsk, st. Moscou, 99, kv.112, A.V.Kochanovoy
Date de début du brevet: 04.06.2001

L'invention concerne l'industrie du verre, à savoir des compositions de verres Greener et peut être utilisé pour des matériaux de surfaçage décoratif et des bijoux. Le problème technique de l'invention est d'augmenter la micro-dureté et de résistance mécanique, en élargissant la gamme de couleurs, aventurine effet d' amélioration due à l'introduction d'oxydes B 2 O 3, Cu 2 O, TiO 2, K 2 A propos, oxydes de terres rares. Goldstone a la composition suivante. %: SiO 2 28,969-49,835; TiO 2 16,33-20,0; Al 2 O 3 2,90-7,90; Fe 2 O 3 2,85-5,14; FeO 0,01-0,93; CaO 15,70-17,10; MgO 1,10-2,50; MnO 0,15-3,30; Na 2 O 4,00-6,00; K 2 O 1,00-3,00; P 2 O 5 0,43-0,86; Cr 2 O 3 0,91-5,00; Cu 2 O 0,01-2,00; B 2 O 3 0,10-2,00; La 2 O 3, de 0,005 à 0,01; CeO 2 de 0,001 à 0,005; Sm 2 O 3 0,002-0,01.

DESCRIPTION DE L'INVENTION

L'invention concerne l'industrie du verre, à savoir des compositions et des procédés pour la production de verres Goldstone et peut être utilisé pour les revêtements décoratifs, des bijoux.

Goldstone connu (1) comprenant, en% en poids.:

SiO 2 - 58,3 à 65,0

Na 2 O - 17,0 à 25,5

CaO - 04.02 à 12.05

Al 2 O 3 - 0.1 - 2,0

Cu 2 O - 3,5 à 8,0

P 2 O 5 - 0.1 - 5,0

Le verre a une température d'ébullition de 1250-1400 ° C, la durée de cuisson de 1 heure du temps d'exposition d' une durée de 1 heure du traitement à la chaleur des articles moulés 0,5-3 heures.

L'inconvénient de ce verre est les propriétés mécaniques faibles et pauvres effet aventurine.

Le plus proche de la proposition est Goldstone (2), comprenant, en% en poids.:

SiO 2 - 58,3 à 62,0

Al 2 O 3 - 04.01 à 06.04

CaO - 6,0 à 20,5

MgO - 0,4 - 5,1

Fe 2 O 3 - 0,5 à 1,8

Na 2 O - 0,5 à 5,5

Cr 2 O 3 - 3,3 à 8,0

P 2 O 5 - 0,5 à 3,5

Verre comprend en outre un oxyde du groupe constitué par CoO, FeO, MnO,% en poids.:

CoO - 2,0 à 6,0

FeO - 2,0 - 6,5

MnO - 02/06 à 06/08

L'inconvénient de ce verre sont faibles fabricabilité, faible effet aventurine.

Un but de l'invention est d'augmenter la résistance mécanique et micro-dureté, l' expansion de la gamme de couleurs, effet amélioration aventurine.

Ce but est atteint par le fait que Goldstone, comprenant SiO 2, CaO, MgO, Al 2 O 3, MnO, Fe 2 O 3, P 2 O 5, Na 2 A propos, Cr 2 O 3, FeO, comprend en outre du B 2 O . 3, Cu 2 O, TiO 2, K 2 O, des oxydes de terres rares dans les proportions suivantes,% en poids:

SiO 2 - 28,969 à 49,835

TiO 2 - de 16,33 à 20,0

Al 2 O 3 - 02/09 à 07/09

Fe 2 O 3 - de 2,85 à 5,14

FeO - 0,01 à 0,93

CaO - 15,7 à 17,1

MgO - 1,1 - 2,5

MnO - 0,15 à 3,3

Na 2 O - 4,0 - 6,0

K 2 O - 1,0 à 3,0

P 2 O 5 - de 0,43 à 0,86

Cr 2 O 3 - de 0,91 à 5,0

B 2 O 3 - 0.1 - 2.0

Cu 2 O - 0,01 à 2,0

CeO 2 - 0,001 à 0,005

Sm 2 O 3 - 0,002 à 0,01

L'introduction de TiO 2, K 2 O, Cu 2 O, des oxydes de terres rares contribue au vaste domaine de la séparation de phase métastable, où il y a des processus de nucléation et de dépôt de cristaux, la coloration des zones non miscibles dans toutes les couleurs de l'arc en ciel, qui est fixé sur le verre sous forme de surgelés motifs multicolores avec des étincelles cristaux de Cr 2 O 3, MnO, Cu 2 O.

L' introduction In 2 O 3 augmente la résistance mécanique, la stabilité chimique du verre.

Mise en place du CuO favorise la croissance et la perte de gros cristaux de cuivre.

Pour étendre la gamme de couleurs du verre doit contenir des oxydes de terres rares: le La 2 O 3, de CeO 2, Sm 2 O 3, dans le rapport suivant:

La 2 O 3 - de 0,005 à 0,01

CeO 2 - 0,001 à 0,005

Sm 2 O 3 - 0,002 à 0,01

Le verre est produit par une technique classique: la charge est fondue au sein de 0,5-1,0 heures à 1350-1400 ° C, ce qui réduit à 1300 o C, détenant 10 min, le verre recuit à 750 ° C

Le verre peut être faite de apatitenefelinovyh produits d'habillage de minerai, les minéraux de feldspath en combinaison avec granulé haut fourneau et le convertisseur, le laitier de ferrochrome.

Ces verres ont des propriétés satisfaisantes, l' ébullition et le traitement thermique température de 1350 o -1300 ° C, la température du traitement thermique secondaire pour soulager le stress 750 o C, le temps de 10 minutes, non-transparent traitement thermique, a une surface à motifs et la masse - or, rose, taille de paillettes vert de 0,5 à 2,0 microns.

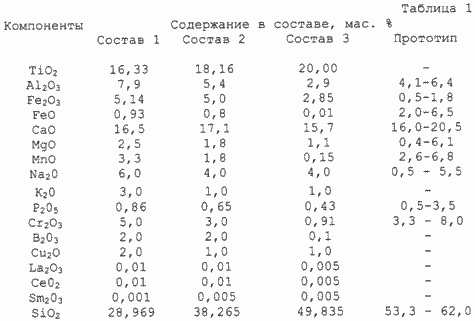

Le tableau 1 montre les compositions de verre Goldstone.

Goldstone

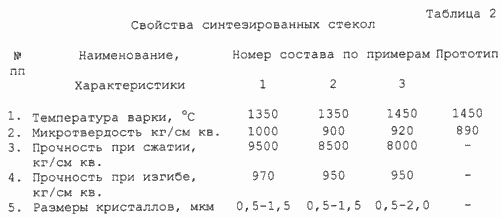

Un trait distinctif offert par les fenêtres Goldstone sont des caractéristiques de haute résistance, conception colorée avec des paillettes à 0,5-2,0 microns (voir tableau 2)..

Goldstone

SOURCES D'INFORMATION

1. AS 1058907, cl. C 03 C 3/04.

2. AS 739014, cl. C 03 C 3 / 097,0

REVENDICATIONS

Goldstone, comprenant du SiO 2, Al 2 O 3, Fe 2 O 3, CaO, MgO, Na 2 O, P 2 O 5, Cr 2 O 3, FeO, MnO, caractérisé en ce qu ' elle contient en outre du B 2 O 3 , Cu 2 O, TiO 2, K 2 O, des oxydes de terres rares dans les proportions suivantes, en poids. %:

SiO 2 - 28,969-49,835

TiO 2 - 16,33-20,0

Al 2 O 3 - 2,90-7,90

Fe 2 O 3 - 2,85-5,14

FeO - 0,01-0,93

CaO - 15,70-17,10

MgO - 1,10-2,50

MnO - 0,15-3,30

Na 2 O - 4,00-6,00

K 2 O - 1,00-3,00

P 2 O 5 - 0,43-0,86

Cr 2 O 3 - 0,91-5,00

Cu 2 O - 0,01-2,00

B 2 O 3 - 0,10-2,00

La 2 O 3 - de 0,005 à 0,01

CeO 2 - 0,001 à 0,005

Sm 2 O 3 - 0,002-0,01

Version imprimable
Date de publication 09.12.2006gg
