| section Accueil
Production, Amateur Radio amateur avions de modèle, fusée Utile, divertissant |
maître furtif
électronique physique de la technologie invention |
espace Mystery
Mystères de la Terre Secrets de l'océan infiltration section Carte |
  |
| Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens) | |||
Navigation: => |
Accueil / Marché des technologies / modèles actuels de l'invention et / retour / |
|
invention
Fédération de Russie Patent RU2220218
Les alliages à base de palladium
Nom du demandeur: Zakstelskaya Olga Arkadevna; Koltygin Vadim Mikhailovich; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Nom de l'inventeur: Zakstelskaya Olga Arkadevna; Koltygin Vadim Mikhailovich; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Le nom du titulaire du brevet: Zakstelskaya Olga Arkadevna; Koltygin Vadim Mikhailovich; Kuptsov Alla; Orlov Alexander; Rudnitskaya Veronica Semenovna
Adresse de correspondance: 105120, Moscou, voie de mentorat, 17 AM. Orlov
Date de début du brevet: 04.12.2002
L'invention concerne un alliage à base de palladium appropriés pour les bijoux et les produits dentaires. Proposé un alliage à base de palladium comprenant du cobalt, du cuivre, de l'indium, du gallium, de l'iridium, caractérisé en ce qu'il contient en outre du cadmium et / ou de bismuth dans le rapport suivant, en poids. 60-94% de palladium, le cobalt 2-15, 2-15 cuivre, 3/1 de gallium, d'indium 0,5-5, de 0,01 à 1 'iridium, le cadmium et / ou le bismuth de 0,1 à 10. L'alliage a un point de fusion inférieur qui facilite le traitement de son moulage, mais aussi pour atteindre une formabilité élevée en abaissant la première alliage dureté de fonte et de réduire son durcissement lors de la déformation.
DESCRIPTION DE L'INVENTION
L'invention concerne un alliage à base de palladium appropriés pour les bijoux et les produits dentaires.
Le palladium métallique présente une résistance élevée à la corrosion et la maniabilité dans un état froid.
Pur palladium inconvénient de limiter son utilisation est la faible dureté, haute gazonasyschaemost de fusion et donc de faibles propriétés de résistance des articles.
A cet égard, un alliage à base de palladium ont été développés qui ont des caractéristiques de résistance élevées.
Ainsi, l'alliage connu contenant du palladium est de 30-60 en poids.% Cobalt, 30-60 en poids. % Cuivre et 8-25 en poids.%. L'alliage à haute résistance et la conductivité électrique (voir. GB 2410680, 15.08.1979, C 22 C 5/04).
Un inconvénient est la dureté élevée de l'alliage, sa fragilisation lors de la déformation. L'alliage ne convient pas pour le moulage par injection, qui est la principale méthode d'en sortir des bijoux et des produits dentaires.
Le plus proche de celle proposée est un alliage contenant 50-85 en poids.% Palladium, 5-40 en poids.% Cobalt et / ou de cuivre, 1-15 en poids.% De gallium, pas plus de 5 poids. Modificateur% (nickel, d'or, d'indium, de l'étain ou du ruthénium ou un mélange de ceux-ci), pas plus de 1 en poids.% De bore, pas plus de 0,5.% De rhénium et / ou de l'iridium. Cet alliage est destiné à des fins dentaires et présente les caractéristiques suivantes: dilatation thermique 0,66-0,72% à 500 ° C, la température de fusion de 1400 ° C, la dureté Vickers de plus de 150, la déformation de traction à plus de 6% (voir US 4.387.072 ,. 07.06.1983, C 22 C 5/04).
L'inconvénient de cet alliage est trop haute température de fusion, ce qui rend difficile de recycler fonte et de l' oxydation et de fusion élevé.
Pour éliminer ces inconvénients, on propose un alliage qui présente un point de fusion réduit qui facilite le traitement de son moulage, mais aussi d'obtenir une grande aptitude au formage par abaissement de la dureté initiale en alliage coulé et réduire son durcissement lors de la déformation.
Pour atteindre ce résultat suggère un alliage à base de palladium contenant du cobalt, du cuivre, de l' indium, du gallium, de l' iridium, comprenant en outre le cadmium et / ou de bismuth dans le rapport suivant,% en poids.:
- Palladium 60-94
- Cobalt 2-15
- Cuivre 2-15
- gallium 1-3
- Inde 0,5-5
- Iridium 0,01-1
- Cadmium et / ou le bismuth de 0,1 à 10
Introduction dans l'alliage de 0,1 à 10.% De bismuth réduit la température de fusion pour la coulée en abaissant la température de l'aptitude à l'étalement de l'alliage.
L'addition de cadmium dans les valeurs de distance déterminées réduit l'oxydation de l'alliage pour améliorer la surface des billettes coulées d'origine et une résistance réduite de l'alliage au cours de la déformation. Tout cela, à son tour, réduit la quantité de déchets lors de la fabrication des produits.
Iridium dans l'intervalle indiqué est un concentrateur de son contenu la cristallisation, le broyage des grains d'alliage, conduisant à une amélioration de la qualité des produits.
L'augmentation de la teneur en palladium est supérieur à 94 en poids.% Conduit à une augmentation de la saturation en gaz de la fusion et à la détérioration de la qualité des produits fabriqués. L'augmentation de cobalt, de cuivre, de gallium et l'indium plages indiquées ci-dessus donne un contenu de composants dans une augmentation significative de la dureté, la fonte et l'alliage déformé et en conséquence pour améliorer la maniabilité.
Réduction de la teneur de ces éléments conduit à une mauvaise diffusion de la masse fondue et à réduire le rendement en produit dans la pièce moulée.
ALLIAGE préparé comme suit:
les composants d'alliage en fusion dans un four à arc électrique avec une anode non consommable en tungstène dans un vide avec une pression résiduelle de 10 -2 Torr. Pour homogénéisation de la pénétration de la composition réalisée au moins cinq fois, en changeant l'emplacement de la lingotière.
L'alliage obtenu a été testé.
Pour étudier la déformabilité des lingots laminés sur un broyeur à deux cylindres sans acier recuit intermédiaire.
Le degré de déformation (
) A été calculée par la formule = (Dans environ -à) / à environ%,sur l' endroit où l'épaisseur avant de rouler et après laminage, respectivement.
L'allongement et la résistance à la traction ont été déterminées sur des échantillons déformés à un degré de déformation de 75% correspondant au degré de limitation de la déformation.

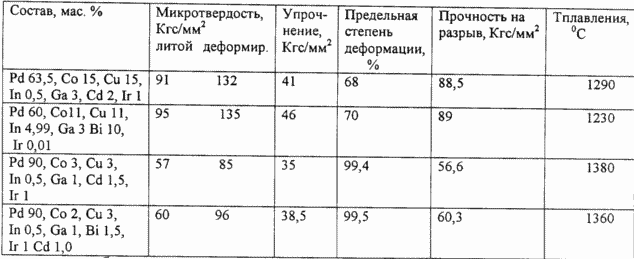

Les résultats des essais sont présentés dans le tableau.
Ces propriétés permettent l'alliage proposé fabriqué à partir de ses bijoux et des produits dentaires, par exemple, le moulage et la déformation plastique.
REVENDICATIONS
Alliage à base de palladium contenant du cobalt, du cuivre, de l'indium, du gallium, de l'iridium, caractérisé en ce qu 'il contient en outre du cadmium et / ou de bismuth dans le rapport suivant,% en poids.:
- Palladium 60-94
- Cobalt 2-15
- Cuivre 2-15
- gallium 1-3
- Inde 0,5-5
- Iridium 0,01-1
- Cadmium et / ou le bismuth de 0,1 à 10
Version imprimable
Date de publication 02.01.2007gg
Commentaires
Commentant, gardez à l' esprit que le contenu et le ton de vos messages peuvent blesser les sentiments des gens réels, montrer du respect et de la tolérance à ses interlocuteurs, même si vous ne partagez pas leur avis, votre comportement en termes de liberté d'expression et de l' anonymat offert par Internet, est en train de changer non seulement virtuel, mais dans le monde réel. Tous les commentaires sont cachés à l'index, le contrôle anti - spam.
