invention
Fédération de Russie Patent RU2131206
BRILLANT "SAHAKAT"
Nom du demandeur: Joint Stock Company "Tuymaada Diamond"
Nom de l'inventeur:. Naumov VV; Sivtsev VI. Slobodchikov PA. Eremeev SN. Nikolaev PI
Le nom du titulaire du brevet: Joint Stock Company "Tuymaada Diamond"
Adresse de correspondance: 677000, Russie, Yakutsk, Ordzhonikidze 5, AK "Tuymaada Diamond" département de l'information N.P.Solomonovoy
Date de début du brevet: 13.07.1993
Utilisation: dans l'industrie des bijoux, des diamants coupés diamants. Le diamant invention consiste de la couronne, la ceinture et le pavillon. Couronne a une plate-forme, les facettes principales, des coins et des plates-formes appariées quads couronne. Les principales facettes et pavillon contient quads jumeaux. L'angle d'inclinaison des facettes de la couronne est de 16,5 ± 1 o, et l' angle de la paire de quadrilatères couronne - 54,74 ± 1 o. L'angle d'inclinaison des principales facettes de la culasse forme 42,5 ± 1 o, et l'angle d'inclinaison du pavillon jumelé quadrilatères 47,5 ± 1 o. diamètre de pad est de 40,0 ± 2%, la hauteur de la couronne - 18,4 ± 2%, la profondeur du pavillon - 48,1 ± 2%, et la hauteur de la ceinture ne dépasse pas 2,0% du diamètre de la ceinture.
DESCRIPTION DE L'INVENTION
L'invention concerne les produits de l'industrie de la bijouterie, à savoir le type de diamants en diamants.
Connu bijoux en pierre comprenant un pavillon, la ceinture et la couronne avec une plate - forme. L'angle des faces de la première rangée au plan de la rondiste est de 32 à 36 °, et l'angle des faces de la deuxième rangée au plan de la rondiste est de 30 à 34 °, et la différence entre les angles d'inclinaison des faces des premier et second étages de 2-6 o, dans lequel la première et la deuxième gradins sont formés visages et les coins appariés, coins jumelés avec le premier niveau sont faites à un angle de 40-45 o, une paire de coins de second niveau - à un angle de 15-25 O (URSS N 1618378, cl a 44 C 17/00 ,. 1991).
Le plus proche de la solution technique proposée est coupée par un Tolkovo de diamant. Tolkowsky Brilliant se compose d'une couronne, la ceinture et le pavillon. La couronne est la zone, la face principale des coins de la plate-forme de la couronne et des coins. Salle contient les principales facettes de la culasse et des coins. L'angle des faces principales de la couronne est 34,5 o, et l'angle d'inclinaison du principal pavillon facettes 40,75 o. Le diamètre de la zone est de 53,0%, la hauteur de la couronne - 16,2%, de la profondeur du pavillon - 43,1%, et la hauteur de la ceinture ne dépasse pas 2,0% du diamètre de la ceinture (N.I.Kornilov, Yu.P.Solodova Bijoux. kamni.- M: Nedra, 1983. - S.52-53)..
Cependant, la forme connue en coupant Tolkovo présente les inconvénients suivants: l'utilisation de l'octaèdre rugueuse forme ne dépasse pas 50,0%, et l'angle solide étroite à laquelle il y a une puissance moyenne importante de la lumière diffusée résultant d'un faisceau de lumière incidente accidentelle, à savoir gamme étroite d'angles d'admiration brillante.
La tâche à résoudre par l'invention revendiquée est d'accroître l'utilisation et à l' expansion de la gamme approximative d'angles d'admiration brillante.
 |
 |
 |
 | ||

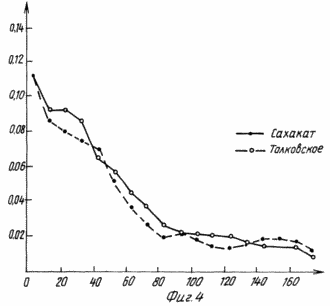

Fig. La figure 1 montre un diamant proposé "Sahakat" - vue de dessus; Fig. 2 - vue de côté; Figure 3 - vue de dessous; 4 sont données en unités conventionnelles graphiques de distribution de puissance moyenne angulaire de la lumière diffusée par unité d'angle solide calculée numériquement par la méthode de Monte Carlo pour le diamant proposé "Sahakat" et Tolkowsky diamant.
Le diamant est composé de 1 couronne, ceinture et pavillon 2 3. La couronne a un tampon 4, les faces principales 5 sous la forme de quadrilatères adjacents au site faces 6 sous la forme d'un triangle, quads jumelé 7. Le pavillon se compose des faces principales 8 et 9. La paire de quadrilatères les angles d'inclinaison le plan principal des facettes de ceinture de la couronne 16.5 ± 1 o, double couronnes quadrilatères 54,74 ± 1 o, le pavillon principal facettes 42,5 ± 1 o, quadrilatères paire pavillon 47,5 ± 1 o, et le diamètre de la plate - forme est de 40,0 ± 2%, la hauteur de la couronne de 18,4 ± 2%, la profondeur de 48,1 ± 2% de pavillon, et la hauteur de la ceinture ne dépasse pas 2,0% du diamètre de la ceinture. 4, mais l'abscisse des angles de vision sont reportées en degrés, mesuré à partir de la normale à la surface externe. parcelles de terrain 90 - 180 o décrivent les rayons de lumière, perdu à l'observateur.
Comme on peut le voir sur les graphiques, les propriétés optiques du diamant proposé "Sahakat" au sein de l'angle 0-80 o Tolkowsky supérieure diamant, élargissant ainsi la gamme d'angles de les admirer. Le diamant proposé "Sahakat" puissance moyenne totale de la lumière diffusée dans l'hémisphère supérieur à 1,19 fois supérieure à celle d'un diamant Tolkowsky.
Lors de la coupe de l'utilisation proposée du diamant diamant brut sous la forme d'un octaèdre de 17,5% plus élevé que lorsque la coupe Tolkovo.
Le diamant proposé améliore l'utilisation des diamants bruts avec une expansion simultanée de la zone admirer le diamant par la forme et de diamant des proportions choisies.
REVENDICATIONS
consistant Brilliant de la ceinture de pavillon, une couronne et le sol, dans lequel le pavillon et la couronne est pourvue de Tiers faces disposées selon un angle par rapport au plan de la ceinture, et la hauteur de la ceinture est inférieure à 2% du diamètre de la ceinture, caractérisé en ce que le pavillon facettes niveaux et couronnes, adjacentes à la ceinture sous la forme de paires de quadrilatères, avec les angles d'inclinaison par rapport au plan de la ceinture apparié quadrangles couronnes jusqu'à 54,74 ± 1 o, quadrilatères 47,5 ± 1 o paire de pavillon, et les angles d'inclinaison des principales facettes de la couronne au plan de la ceinture est de 16,5 ± 1 o, le pavillon principal facettes 42,5 ± 1 o, et le diamètre du tampon est de 40,0 ± 2%, la hauteur de la couronne de 18,4 ± 2%, la profondeur de 48,1 ± 2% du diamètre de la ceinture de pavillon.
Version imprimable
Date de publication 03.01.2007gg
