Fédération de Russie Patent RU2037071
MOTEUR SOLAIRE
Nom du demandeur: Oganezov GA;. Manjavidze AG
le nom de l'inventeur. Oganezov GA; Manjavidze AG
Le nom du titulaire du brevet: Gregory A. Oganezov
Utilisation: pour récurrent suivi périodique du mouvement cyclique dans l'espace des corps émettant de la lumière.
Le moteur solaire selon l' invention comprend une tige reliée à une extrémité au support 16 et se déplaçant dans les deux directions le long de son axe, l' actionneur teplovosprinimayuschy 2 monté sur la tige, et un système optique sous la forme d'une lentille convergente 4, un rayonnement solaire en mettant l' accent sur l'élément de travail 2. A l'avant du système optique de lentille sont disposés en parallèle les uns aux autres pour former un intervalle de 5 deux miroirs orientés vers les surfaces de travail et un espace est relié mécaniquement par l'intermédiaire du levier de réaction 6 avec la tige. La tige est munie d'un mécanisme de verrouillage réalisé sous la forme montée sur l'élément de verrouillage de tige 11 coopérant avec celui - ci à une extrémité de la bascule 8, l'autre extrémité duquel est fixé par un ressort 9 et d' un mécanisme de rappel réalisé sous la forme d' un ressort de rappel 10 reliant la tige à un support 16, et réinitialiser bras 7 interagissant avec le joug 8. Le corps de travail est conçu comme une série d'éléments espacés discrets d'un matériau ferromagnétique et d' interagir avec l'aimant permanent 3 simple effet.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à un phénomène physique thermomagnétique et peut être utilisé pour répéter de manière cyclique piste de déplacement périodique de la lumière corps dans l' espace d' émission.
Dispositif comprenant une tige reliée à une extrémité à un support et mobile dans les deux directions le long de son axe, l'actionneur teplovosprinimayuschy monté sur la tige, et un système optique sous la forme d'une lentille convergente de focalisation du rayonnement solaire sur l'organe de travail.
Le dispositif connu ne permet pas le suivi d'objets en mouvement dans l'espace.
Le but de l'invention est de permettre un suivi de mouvement dans l' espace des corps d' émission de lumière.
Ce but est atteint par le fait que dans le système optique avant le montage de la lentille parallèlement les uns aux autres pour former un intervalle de deux miroirs orientés vers les surfaces de travail en dehors de la fente et mécaniquement reliés par l'intermédiaire du levier de réaction et de la tige, celle - ci est munie d'un mécanisme de verrouillage réalisé sous la forme montée sur la tige de l' élément de verrouillage, et coopérant avec lui à une extrémité de la bascule, l'autre extrémité duquel est fixé par un ressort reliant la tige avec un palier, et un levier de remise à zéro coopérant avec une culasse et l'actionneur est réalisé sous la forme d'une série d'éléments espacés discrets d'un matériau ferromagnétique et coopère avec un aimant unidirectionnel permanent.

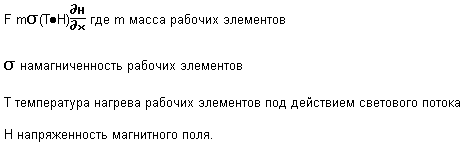

L'essence de l'invention est de résoudre le problème de poursuite avec un mouvement du moteur linéaire solaire. La force motrice F solaire est formé par l'action de la lumière tombant sur les éléments de travail d'un matériau ferromagnétique dans un champ magnétique. La valeur de cette force est déterminée
Dans cette poursuite à l' aide du moteur solaire est possible, si l'angle de la source lumineuse (suivi d' objets) dans le plan de l'espace grâce à la force F de rotation provoque le déplacement de la tige avec les éléments de travail d'un matériau ferromagnétique, qui par l'intermédiaire des variations du bras de contre- réaction en conséquence l'angle de miroirs parallèles de rotation, le suivi ainsi mouvement moyen de la source de lumière.

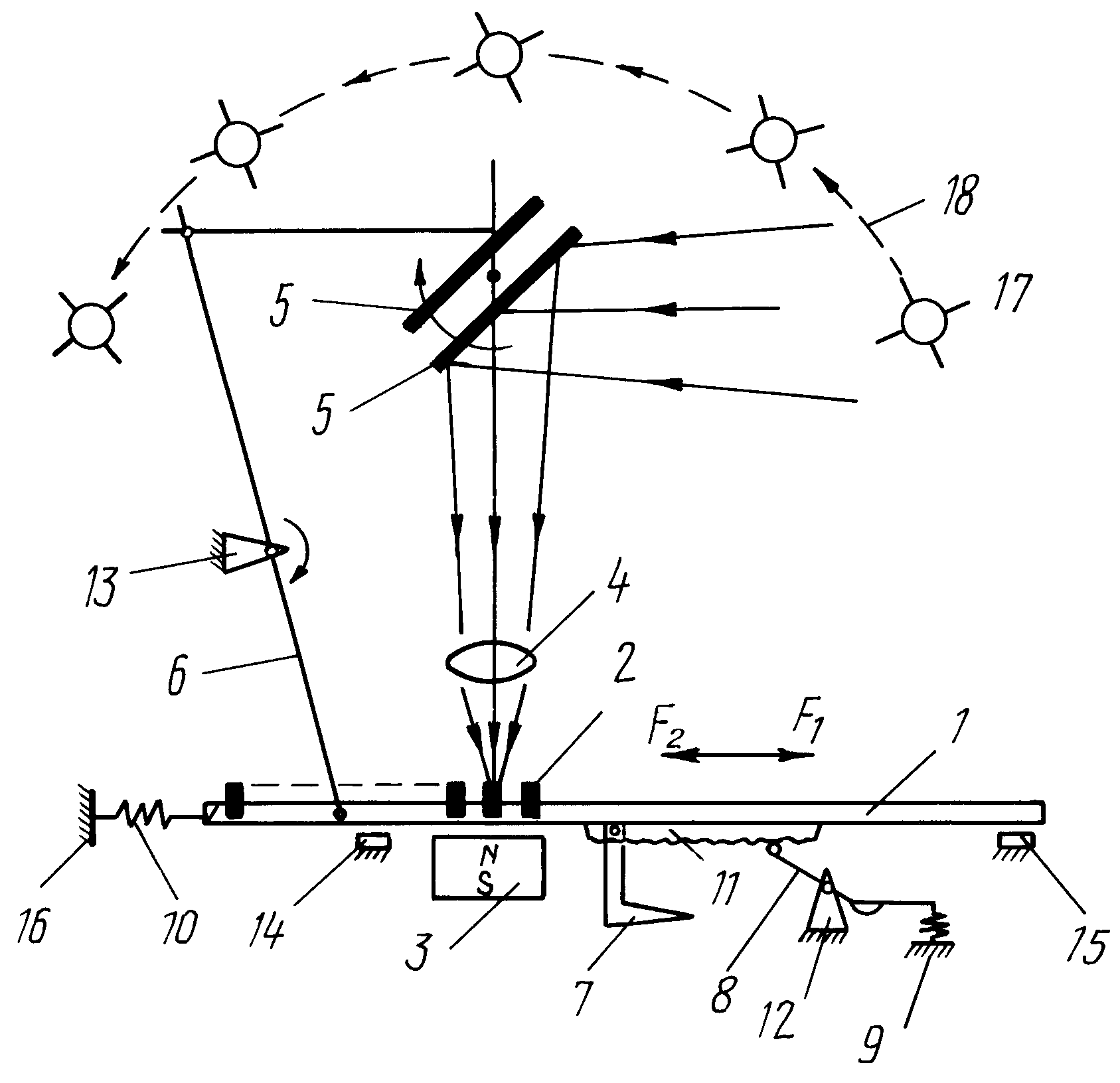

Le chiffre représente un moteur solaire linéaire système de suivi de mouvement.
Moteur solaire comprend un arbre 1, les éléments de travail matériau discret ferromagnétique 2, un aimant permanent porteur étape 3, une lentille de collecteur 4, les deux miroirs 5, disposées en parallèle les unes aux autres pour former un retour de levier d'espacement 6, le levier de réarmement 7, le bras oscillant 8, une extrémité qui est fixé par un ressort 9, ressort de rappel 10, la position tige de verrouillage 11, les supports 12-15.
Et il est montré dans l'élément de dessin de l'appareil qui ne sont pas objet de suivi source de lumière 17 et le chemin du mouvement 18 qui, pour la clarté montre le principe de fonctionnement d'un moteur linéaire solaire avec système de suivi de mouvement.
En outre, le montant indiqué forces F 1 et F 2. La première découle de l'action du moteur solaire sous l'action du flux lumineux et le second ressort 10 résultat de l'opération.
moteur solaire fonctionne comme suit.
Ensoleillé moteur a son état d' origine, qui commence par le suivi d'objets source de lumière de suivi 17 après sa capture. Ceci, bien sûr, suppose que la source de lumière de suivi d'objet 17 doit apparaître au point de capture. Dans le cas contraire, la prise ne se produit pas. Dans la figure, le moteur solaire est représenté à l'état initial, lorsque la source de lumière de suivi d'objet 17 est en position droite. Ce droit miroir 5 et la lentille de collecte 4 sont axés sur le flux de lumière en mettant l' accent sur l' un des éléments les plus droite des travailleurs 2.
Avec l'objet de repérage 17 (par exemple le soleil) la capture de la lumière au débit atteint l'élément d'actionnement correspondant 2 constitué d'un matériau ferromagnétique. En conséquence, une force
(Voir ci - dessus), déplace la tige 1 à droite et tire le ressort 10.
Dans le cadre de la disposition des éléments d'exploitation discrets 2 et un certain retard le processus de suivi d' un processus de déplacement objet 17 se produit desserrant périodiquement la force F 1.
Pour ces moments d'affaiblissement de la force F 1 ne fonctionne pas une fois que la force F 2 du ressort de rappel 10 appliqué à l'étrier 8 et le ressort 9 qui, à travers la tige de verrouillage 11 est maintenu dans un état de progrès.
À la fin du processus de suivi ( par exemple, lors de la rotation miroir 5 de l'objet 17) en utilisant la rétroaction force de levier F 1 6 atteint à nouveau ses équipes de pointe plus vers la droite et une tige.
Lorsque la position verticale de l'objet 17 sur les miroirs 5 (par exemple, si l'objet 17 est le soleil qui se trouve au zénith) faisceau lumineux passe de la lentille 4 dans l'intervalle entre deux miroirs parallèles, fournissant la collimation du faisceau lumineux, puis similaire à la droite au lieu du rétroviseur gauche commence à fonctionner.
Le processus de déplacement tige 1 vers la droite se poursuivra jusqu'à l'objet de proc 17 atteint le point de la trajectoire de mouvement 18 (par exemple, lorsque le soleil se couche) fin. Dans ce levier de remise à zéro 7 est mécaniquement atteint le côté droit de la bascule 8, 9 et étire le ressort se dégage du joug 8 et le dispositif de retenue 11.
Puisque dans ce cas F 1
0, alors la force F 2 du ressort de rappel 10 revient système de suivi à son état d' origine (en attente).
REVENDICATIONS
SUNNY MOTEUR contenant tige reliée à une extrémité à un support et mobile dans les deux directions le long de son axe, l' actionneur teplovosprinimayuschy monté sur la tige, et un système optique sous la forme d'une lentille convergente de focalisation du rayonnement solaire sur le corps de travail, caractérisé en ce que le système optique lentille frontale disposée en parallèle les uns aux autres pour former un intervalle de deux miroirs orientés vers les surfaces de travail en dehors de la fente et mécaniquement reliés par une rétroaction avec la tige, celle-ci est munie d'un mécanisme de verrouillage du levier réalisé sous la forme d'un ensemble sur la tige de l'élément de verrouillage et coopère avec elle une extrémité du bras oscillant, l'autre extrémité qui est fixé par un ressort, et le mécanisme de retour, conçu comme un ressort de rappel reliant la tige à un support, et un levier de réarmement coopère avec une culasse et l'actionneur est réalisé sous forme d'une série d'éléments espacés discrets de matériau ferromagnétique et coopère avec l'aimant permanent une action unidirectionnelle .
