invention
Fédération de Russie Patent RU2200875
Bogdanova moteurs électromagnétiques pour la propulsion
Sur les nouveaux principes physiques

Nom du demandeur: Igor Bogdanov Glebovich
le nom de l'inventeur: Igor Bogdanov Glebovich
Le nom du titulaire du brevet: Igor Bogdanov Glebovich
Adresse de correspondance: 111402, Moscou, ul. Old Guy, 6, bâtiment 1, kv.151, IG Bogdanov

L'invention concerne les moteurs pour la propulsion sur de nouveaux principes physiques pour les avions. Il peut être utilisé pour créer des systèmes de traction dans l'aviation et de l'astronautique. Le moteur pour la propulsion sur de nouveaux principes physiques contient l'alimentation électrique du système, système de bobines à induction, le dispositif de rotation constitué d'un stator et le rotor, comprenant une bague avec une substance rotatif fournissant un rayonnement électromagnétique blindage conducteur pour protection contre le rayonnement électromagnétique avec au moins une fenêtre, tandis qu'à côté du couvercle de fenêtre est rendu conducteur et le mouvement du dispositif de recouvrement. L'invention permet d'augmenter la poussée du moteur.

DESCRIPTION DE L'INVENTION

moteur Connu pour produire une poussée sur les nouveaux principes physiques pour effectuer un mouvement de l'objet, comprenant une source de champ magnétique réalisé sous la forme de bobine de courant toroïdal, et le champ potentiel courant d' enroulement de vecteur magnétique est dirigé à un angle de 90-270 degrés vers le potentiel vecteur cosmologique, ce qui entraîne la région intérieure du tore sont région constante et une région de potentiel vecteur faible [1]. La région ayant un potentiel réduit total vecteur est déplacé corps matériels (w) montés sur la sortie de la cavité intérieure du tore et est fixé de manière rigide sur le corps des tiges d'objets disposés uniformément sur la surface toroïdale et pourvu d'un entraînement de leur extension de nettoyage le long des directions radiales formant surface de torus circonférentielle. Sur la base de la zone de vide physique, dans lequel il existe une réduction du potentiel vecteur cosmologique en raison du potentiel vecteur de la source de champ magnétique, l'insertion dans cette région, le corps de matériau, relié de façon rigide, par exemple, un électro-aimant, séduiras loin. Ainsi, la source du champ magnétique crée une région de l'espace dans lequel il y a une nouvelle force, et le système d'aimant avec le corps mobile dans l'espace en raison de l'énergie du vide physique.

L'inconvénient est le moteur de poussée faible. Par exemple, le modèle pour les expériences dans les bobines de champ magnétique de 17 à 150 kg et pèse 191 kg de poussée ne dépasse pas 4 g [28].

Dans d' autres expériences dans les domaines de 130 à 140 kgf et la charge du poids 26 à 30 g Rod était d' environ 2,7 dynes / g [29].

Pour augmenter le moteur de traction est nécessaire d'augmenter le volume de la zone occupée par le champ magnétique pour apporter une grande surface d'une grande masse de corps matériel. L'augmentation de la surface occupée par l'énergie du champ magnétique correspond à une augmentation de la bobine de champ magnétique est stockée dans la bobine. Pendant ce temps, on sait qu'avec l'augmentation de l'énergie du champ magnétique dans les contraintes radiales solénoïde supraconducteur en croissance, ce qui tend à détruire, ce qui évite d'augmenter le volume de la région occupée par le champ magnétique, et il est connu que la croissance d'une taille solénoïde supraconducteur diminue la densité de courant circulant à travers les enroulements dus apparition de courants de Foucault lors du lavage.

Ces deux facteurs font qu'il est difficile d'augmenter la traction en raison de l'augmentation de la stockée dans une bobine supraconductrice, l'énergie magnétique.

Moteur connu pour la propulsion sur les nouveaux principes physiques Searle disque (Searle Tsarlya, Charles) [2, 3], comprenant un rotor rotatif comprenant un matériau configuré comme un anneau magnétisé monté sur des rouleaux agencés pour tourner autour d' un axe. Rotor avant le décollage placé à l'intérieur du stator. Le moteur est muni d'un dispositif de rotation configuré pour faire tourner le rotor en forme d'un anneau aimanté. dispositif de rotation disperse les forces électromagnétiques couronne aimantée montée sur des rouleaux, à un grand nombre de tours et tourne à grande vitesse. Anneau, à partir d'une certaine vitesse de rotation est accélérée, la perte de poids, puis décolle. Appareil de vol contrôlé de Londres a été faite à la péninsule de Cornouailles et le dos, un total de 600 km.

L'inconvénient de l'entraînement du moteur Searle est une petite poussée pendant le vol. Pendant le vol de poussée est faible puisque Searle disque, selon l'auteur, utilise inefficacement l'énergie produite lors de la rotation du disque aimanté de rayonnement électromagnétique, dont la nature sera décrite ci - dessous. Ce rayonnement, selon l'auteur, dans le cas d'un disque dur Searle après le décollage à une hauteur supérieure au diamètre du disque, échauffe tout l'atmosphère (air) autour du disque, et le disque juste Searle monte dans les courants ascendants d'air chaud. Ce mode de propulsion, il est impossible d'utiliser lecteur Searle dans le vide , car le vide sera courants d'air ascendant. En ce qui concerne l'utilisation du disque Searle photons de poussée de se produire lors de la rotation du rayonnement électromagnétique du disque, puis la poussée de photons, en fait, ne sont pas utilisées, car le rayonnement est réparti uniformément vers le haut et vers le bas sur le disque, Searl et la résistance de la diffusion du rayonnement agissant sur la partie supérieure et inférieure du disque à partir du rayonnement, mutuellement compensées. Par conséquent, la chaîne de traction résultant Searl pendant le vol est faible, car il ne pas augmenter la poussée des photons provenant du disque rotatif Searle rayonnement électromagnétique, qui est décrit ci - dessous la nature.

La tâche l'invention consiste à augmenter la poussée pendant le vol.

Ce but est atteint en ce que le moteur pour produire une poussée, comprenant un système d'alimentation électrique, le système de bobines d'induction, le dispositif de rotation constitué par un stator et rotor, comprenant un noyau avec une substance rotative fournissant un rayonnement électromagnétique comprend un blindage conducteur pour protéger un rayonnement électromagnétique, au moins une fenêtre, tandis que près d'une fenêtre faite couvre-capuchon conducteur et un appareil de transfert.

Ce but est atteint par le fait que l'écran est réalisé sous la forme d' une figure de révolution, avec la chambre formée avec une cavité à l' intérieur de l'écran.

Ce problème est résolu en ce que l'écran et la caméra sont montés à l' intérieur de la cavité du cadre, réalisé sous la forme d'un polyèdre.

Ce but est atteint par le fait que autour de l'axe de rotation du dispositif est constitué d'au moins un système de rouleaux reliés au dispositif de rotation.

Ce but est atteint par le fait que l' une des bobines d'induction formée autour du rotor, avec le plan parallèle aux enroulements de bobine de l'axe du rotor.

Ce but est atteint par le fait que la bague de rotor comprend au moins une bobine enroulée autour du noyau d' enroulement, tandis que la bobine est isolée électriquement de la bague et le segment d'angle occupe pas plus de la moitié de la surface annulaire de la bague et l'axe de bobine située dans le plan de l'anneau.

Ce but est atteint par le fait que l'enroulement comprend un supraconducteur.

Ce but est atteint par le fait que la substance comprend un conducteur à deux dimensions pouvant tourner.

Ce but est atteint par le fait que le plan bidimensionnel de conductivité maximale du conducteur perpendiculaire à l'axe de l'anneau.

Ce but est atteint par le fait que le conducteur bidimensionnel est réalisé sous la forme d' un film conducteur.

Ce but est atteint par le fait qu'à l' intérieur de l'anneau formé cryostat.

Ce but est atteint par le fait que le moteur comprend une bobine magnétique, formée à l' intérieur du cryostat, qui comporte au moins une paire d'enroulements supraconducteurs, faite le long de l'autre et alimenté par des courants de sens opposés.

Ce but est atteint par le fait que la substance contient rotatif plan cristallin en couches avec une conductivité maximum de couches axe cristallin perpendiculaire à l'anneau.

Ce but est atteint par le fait que le moteur comprend au moins un réflecteur est configuré comme un miroir, comprenant au moins une couche conductrice ayant la capacité de réfléchir un rayonnement électromagnétique, dans lequel le réflecteur est formé autour de la fenêtre.

Ce but est atteint par le fait que le moteur comprend au moins un réflecteur de dispositif mobile couplé au dispositif de rotation.

Ce but est atteint par le fait que le moteur comprend au moins un dispositif de rotation de réflecteur couplé au dispositif de rotation.

Ce but est atteint par le fait que le réflecteur comprend une structure multicouche comportant des conducteurs bidimensionnels.

Ce but est atteint par le fait que la face intérieure de la surface du dispositif à écran rotatif est une structure multicouche comportant des conducteurs bidimensionnels.

Ce but est atteint par le fait que l'énergie de Fermi de la couche de matériau conducteur à deux dimensions avec la distance croissante à partir de la surface du rotor dans deux couches adjacentes ne change pas ou augmente.

Ce but est atteint par le fait que le moteur comporte un dispositif de suspension couplé à l'écran, le dispositif de rotation et du rotor, offrant la possibilité d' une unité de rotation libre en rotation avec l'angle d'inclinaison de l'écran.

Ce problème est résolu par le fait que la suspension se présente sous la forme d'une suspension.

Ce but est atteint par le fait que le moteur comprend au moins une bobine de champ magnétique longitudinal supplémentaire adapté pour créer un matériau dans un champ magnétique rotatif le long de l'axe de rotation du fond.

Ce but est atteint par le fait que la bobine de champ magnétique longitudinal supplémentaire disposé autour de l'axe du rotor.

Ce but est atteint par le fait que le moteur comprend au moins un accélérateur d'électrons avec une source d'électrons, dans lequel une source d'électrons est formée autour du rotor et comprenant au moins une cathode émissive.

Ce but est atteint par le fait que le moteur comporte plus de deux pieds télescopiques adaptés pour modifier sa longueur, d' être aspiré dans le moteur, ou pressés contre le moteur.

Ce but est atteint par le fait que le moteur comprend une unité de connexion configurée pour ancrer au moins deux moteurs ensemble, et au moins un ordinateur commandant le fonctionnement du moteur, et après l' accostage des moteurs d' ordinateurs sont combinés en un seul réseau local.

Cette conception permet au moteur de créer des performances de traction sur deux principes physiques différents de deux manières différentes.

La première méthode vous permet de créer la poussée du moteur de photons à la pression sur une substance de rotation de l'ordre de plusieurs centaines de tonnes par mètre carré de la surface de la substance en rotation. Photon poussée avec une force de pression rayonnement de diffusion théoriquement possible d'établir en raison du fait qu'il est possible d'éliminer la projection avec plusieurs types de champs électromagnétiques qui sont naturellement présents dans diverses combinaisons dans n'importe quel matériau, mais ne vont pas en dehors du fait que le mouvement blindage des électrons libres et fait tourner les axes de rotation des coquilles d'électrons des atomes et des noyaux.

Ces champs électromagnétiques se produisent comme un effet relativiste de différents types de mouvement des particules chargées formant substance. Mouvement des particules se produit au sein du matériau. Les champs électriques de particules en mouvement, en fonction de la vitesse ont une dépendance angulaire due à des effets relativistes.

Lors de la rotation de la matière à coquilles d'électrons à grande vitesse des atomes et des noyaux des atomes sous l'influence de l'émission totale de ces champs sont sous l'influence d'une paire de bras de force. Depuis le noyau et d'électrons coquilles tournent encore sous l'influence du couple, ils font précession qui empêche ces axes de rotation de leurs propres moments de rotation, dans lequel le rayonnement est complètement blindé. Ces champs électromagnétiques en rotation substance avec arrêt à grande vitesse est partiellement projetés et hors de la matière, la création d'un rayonnement électromagnétique puissant. La distribution d'intensité de ce rayonnement en fonction de l'angle par rapport à l'axe de rotation symétriquement autour de l'axe de rotation et un matériau symétriquement autour d'un plan passant par le centre de masse de l'axe de rotation de rotation perpendiculaire à la substance. Par conséquent, aucune poussée autour d'un matériau de rotation ne se produit pas, même si le rayonnement est.

La poussée de photons généré par le fait qu'une partie de l'espace à côté de la matière pivotée recouvre le blindage conducteur. Dans cet écran chevauche le flux dans cette direction, et reflète une partie du rayonnement dans la direction opposée, la création d'un projet.

Pour créer une poussée dans la direction souhaitée des fenêtres ménagées dans l'écran avec la possibilité d'un rayonnement électromagnétique passant à travers la fenêtre, chevaucher le couvercle conducteur de dispositif couvercles de déplacement et réfléchir la lumière incidente sur eux. Une partie de la vue et le rayonnement sort d'entre eux à travers une région entourée de photons d'écran production de poussée dans la direction souhaitée.

et de créer une poussée dans la direction souhaitée de la lumière émise par les fenêtres sur les réflecteurs et réflecteurs sont déplacés et mis en rotation des dispositifs déplacent les réflecteurs de sorte que le faisceau de lumière réfléchie est réfléchie dans une direction donnée pour produire une poussée dans la direction souhaitée.

La plupart des émissions se produit dans deux cas.

Dans le premier cas , une rotation à un dispositif de rotation à grande vitesse influe sur de courtes impulsions de substance séquentiellement premier champ magnétique parallèle à l'axe de rotation, puis un champ magnétique perpendiculaire à l'axe de rotation. En conséquence, tout tourne l'agent commence à faire précession. Dans le même temps de vastes zones de la substance en rotation pendant précession synchronisée axe de basculement des moments magnétiques des couches électroniques des atomes. Les angles d'inclinaison d'un grand nombre de moments magnétiques des couches électroniques du même. A ce moment, les électrons en rotation des coquilles d'électrons des atomes ont la même orientation angulaire du champ électrique créé par eux, en raison de leur relativisme, de sorte que ces régions émettent.

Dans le second cas , un matériau bidimensionnel rotatif comporte des couches conductrices formées perpendiculairement à l'axe de rotation. Dans le conducteur bidimensionnel couches se produisent les vibrations et la rotation des plasmons d'électrons. Les électrons se déplacent principalement plasmons dans le même plan et émettent. Le rayonnement ne soit pas masqué en rotation à un diélectrique à haute vitesse pour protéger les moments magnétiques des couches électroniques des atomes du diélectrique doit tourner perpendiculairement à l'axe de rotation, et de créer des forces à effet de levier qui provoque la rotation, la précession se produit, dont la fréquence est beaucoup plus faible que la fréquence d'oscillation d'électrons de plasmons.

Étant donné que la fréquence du rayonnement de plasmon d'électrons est supérieure à la fréquence de précession du champ résultant au cours de la précession ne peut échapper complètement ce rayonnement.

La deuxième méthode permet au moteur de créer une poussée grâce à l'utilisation de l' énergie électromagnétique. Pour ce faire, tourner la substance contient paramagnétique ou ferromagnétique. substance pouvant tourner peut être configuré comme un aimant. L'aimant est réalisé sous la forme d'un anneau. Lorsque vous tournez le matériau paramagnétique ou substance ferromagnétique est mis en rotation par des phénomènes magnétomécaniques plus magnétisés et crée un champ magnétique autour de lui-même. Lors d'un matériau paramagnétique ou ferromagnétique rotation peut encore augmenter l'aimantation par paramagnétisme de polarisation, qui ne teste pas la tendance à la saturation. En conséquence, le matériau dans les champs magnétiques tournants sont générés avec une intensité supérieure à l'intensité du champ magnétique supraconducteur réalisable dans les systèmes magnétiques.

Le potentiel vecteur du champ magnétique du matériau tournant à un angle 90-270 degrés vers le potentiel vecteur cosmologique. La région avec le champ magnétique de la masse tournante du matériau introduit substance tel corps matériel, avec un dispositif de déplacement de la masse de substance. En conséquence, certaines substances sont mis en rotation avec une région constante et une région de faible potentiel vecteur. Dans les zones à faible potentiel vecteur totale est déplacé masses de matière (corps matériel) réalisés à l'intérieur des anneaux cardans, avec un dispositif masses de matière en mouvement. Étant donné que la Cardan et est conçu comme un aimant à l'intérieur de l'autre anneau en déplaçant une région de faible potentiel vecteur au sein du corps de matériau de l'anneau.

Отталкиваясь от области физического вакуума, в которой происходит уменьшение космологического векторного потенциала за счет векторного потенциала источника магнитного поля, вносимая в эту область масса вещества, например материальное тело, жестко связанное, например, с кольцом карданового подвеса, увлекает его за собой. Таким образом, источник магнитного поля создает область пространства, в которой действует новая сила, и система магнита с телом двигается в пространстве за счет энергии физического вакуума.

Не обнаружено технических решений, достигающих выполнения поставленной задачи аналогичными техническими средствами.

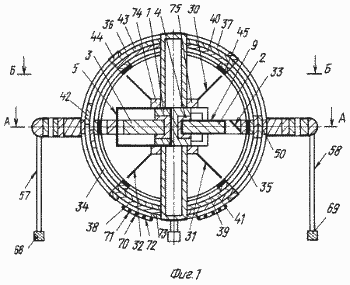

Fig. 1 izobazhena schéma de printsipialnaya du moteur de torsion Bogdanov poussée horizontale pour ouvrir les vitres latérales et les fenêtres supérieures et inférieures fermées.

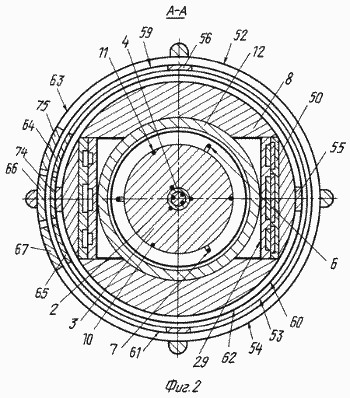

La figure 2 montre une coupe A-A.

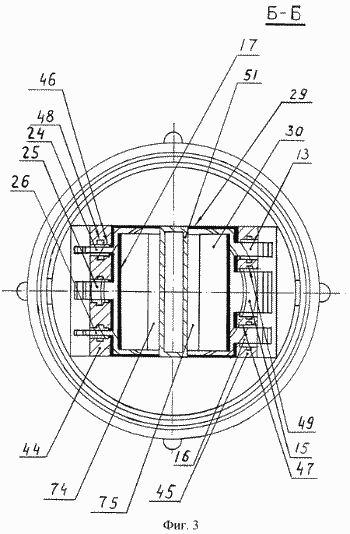

La figure 3 montre une coupe B-B.

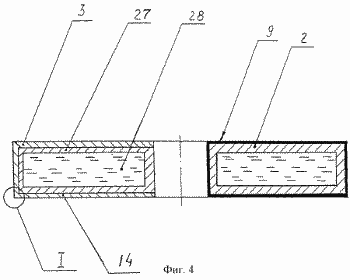

La figure 4 montre une section de l'anneau principal.

La figure 5 montre une vue en coupe d'une structure multicouche.

Le moteur comprend un dispositif de filage 1 comprenant un rotor 2 avec un matériau contenant de la rotation de la bague de base 3 et le dispositif de rotation configuré pour faire tourner le rotor, et avec elle la bague de base constituant. Le rotor, et avec elle le système cyclique principal est relié aux rouleaux ou paliers 4 avec le dispositif de rotation du stator.

L'appareil comprend trois en rotation des bobines d'induction traversent le champ magnétique 5, 6, 7 formée autour de l'anneau principal du rotor symétriquement par rapport à l'axe du rotor avec la possibilité de générer un champ magnétique transversal à l'axe de rotation, les lignes de champ magnétique sont perpendiculaires à l'axe de la substance de rotation de la bobine. Les bobines sont réalisées à une distance égale les unes des autres.

Le moteur 8 comprend un système d'alimentation électrique, ledit système électrique comportant des bobines d'induction. La bobine d'induction est réalisée à partir du côté de l'anneau principal et le plan perpendiculaire au plan de l'anneau de spires de la bobine d'induction, dans lequel l'enroulement de la bobine d'induction est pliée de manière à entourer une partie de l'anneau et l'anneau est agencé pour tourner autour d'une partie de la bobine de telle sorte que la partie de bobine entoure l'anneau.

L'anneau comprend au moins trois bobines 9, 10, enroulement 11 enroulé sur l'anneau, avec l'enroulement est isolé électriquement de l'anneau, dans lequel l'axe de bobine se trouve dans le plan de l'anneau, tandis que la bobine prend pas toute la surface de l'anneau. Les enroulements sont électriquement isolées les unes des autres. Entre enroulements de la section de l'anneau ne contient pas des enroulements. La surface des enroulements de l'anneau de base sans dépasser la surface de l'anneau recouvert par les enroulements. Des enroulements disposés symétriquement par rapport à la substance de l'axe de rotation.

le dispositif de rotation comprend au moins une bobine de champ magnétique longitudinal 12 configuré pour créer un matériau dans un champ magnétique rotatif le long de l'axe de rotation du fond. champ magnétique longitudinal hélicoïdal formé autour de l'axe de rotation de la substance. Bobines d'un champ magnétique transversal sont réalisés à proximité les uns des autres, en même temps, autour de la bobine est constituée d'un champ magnétique longitudinal qui les entoure.

Faire tourner matériau de l'anneau primaire dans certaines régions, une couche bidimensionnelle comprend un conducteur ou d'une structure multicouche de couches bidimensionnelles de conducteurs, ou des structures multicouches avec plusieurs couches de conducteurs à deux dimensions. 4 et 5 est représenté une structure multicouche 14.

conducteurs bidimensionnels sont créés artificiellement système conducteur à l'interface de deux milieu conducteur mal, tel qu'un vide - isolant, semi-conducteur - isolateur [20]. Un exemple d'un conducteur à deux dimensions - des électrons de la couche, maintenu au-dessus de la surface du diélectrique avec une affinité d'électrons négatifs (par exemple, l'hélium liquide), les forces d'images électrostatiques (électrons polarisés diélectrique et sont attirés), mais aussi le champ électrique constant externe appliqué perpendiculairement à la surface du diélectrique. De même hétérostructures (par exemple l'arséniure de gallium) à la surface libre de la couche semi-conductrice est formée avec une concentration bidimensionnel de porteurs de charge en excès ou en mouvement conductivité inverse. La couche bidimensionnelle est formée en raison de la bande de flexion et l'application de la différence de potentiel à la structure du métal - isolant - semi-conducteur. conducteurs à deux dimensions, et sont un film métallique mince. et des conducteurs bidimensionnels sont des cristaux stratifiés.

anneau principal contient un grand nombre de conducteurs bidimensionnels, tels que les films conducteurs en une épaisseur de métal de 0,01 à 0,1 microns, entre lesquels un film constitué d'un diélectrique. Le film conducteur formé parallèlement les unes aux autres et perpendiculaires à l'axe de rotation du rotor. De nombreux conducteurs bidimensionnels séparés par un diélectrique pour former une structure multicouche.

À l'intérieur de la structure multicouche faite de couches bidimensionnelles de conducteurs 18, 19, 20. Dans les couches conductrices bidimensionnelles formées de couches diélectriques 21, 22, 23. Les couches diélectriques sont électriquement séparées les unes des autres par des couches de conducteurs à deux dimensions. Les structures sont constituées de couches. Le plan de la conductivité maximale de conducteur bidimensionnel est perpendiculaire à l'axe du rotor. Le conducteur bidimensionnel est réalisé sous la forme d'un film conducteur, dans lequel le plan du film perpendiculaire à l'axe du rotor. L'épaisseur du film est choisie aussi petite que possible, par exemple, de l'ordre de quelques distances inter-atomiques.

Certaines parties de la structure multicouche formées sur les surfaces d'extrémité de la bague principale. Nous appelons les parties d'extrémité de la structure multicouche.

La partie d'extrémité de la structure multicouche de l'anneau de masse peut contenir de 5 à 50 films conducteurs. L'épaisseur approximative du film diélectrique de 0,1 à 10 microns. Le film conducteur peut être constitué d'un matériau ferromagnétique.

Certaines parties de la structure multicouche formées sur les côtés de l'anneau principal. Nous les appelons les parties latérales de la structure multicouche.

conducteurs bidimensionnels peuvent être formés en tant que film ferromagnétique.

Les structures sont réalisées sous la forme de plaques, en outre, une couche diélectrique supplémentaire peuvent être réalisés sous la forme d'un guide d'onde diélectrique avec la possibilité de passer le long de la couche diélectrique plan rayonnement électromagnétique avec un rayonnement de longueur d'onde de plasmon. A cet effet, l'indice de réfraction au centre de la couche isolante diélectrique doit être supérieure à la couche diélectrique à proximité des bords du conducteur bidimensionnel.

Rendement guide d'onde diélectrique est formée sur la surface latérale de l'anneau principal. À la sortie de la lumière du guide d'ondes sur la surface latérale de l'anneau principal est constitué d'une extrémité de guide d'onde diélectrique à l'extrémité de sortie de la lumière se propageant dans le guide d'ondes.

Vraschayuschemoe substance de l'anneau principal, qui fait partie du rotor peuvent comporter un conducteur bidimensionnel est réalisé sous la forme d'un cristal en couches [21]. Le cristal est un cristal stratifié d'un type stratifié d'emballage de cristal et, par conséquent, une forte anisotropie du mouvement des électrons. Comme le cristal en couches, qui peut comprendre une substance de rotation peut être proposée, par exemple, un composé dichalcogénure interkanalirovannoe de métal de transition TAS ₂ pyridine. Pour cette connexion il y a une forte anisotropie de conductivité pour 10 ^5.

Si l'anneau de base rotatif comprend un système à plusieurs couches de conducteurs bidimensionnels, tels que des films conducteurs séparés par des isolants ou des cristaux en couches, perpendiculaire au plan de film de l'axe de rotation de la matière, un plan bidimensionnel perpendiculaire au matériau conducteur et le plan de l'axe de rotation ou la direction du maximum de matière cristalline de conductivité en couches perpendiculaires à l'axe de rotation.

La surface de l'anneau de base constituant le rotor est réalisé sous la forme d'une structure multicouche comportant des conducteurs bidimensionnels. La structure multicouche de la surface de l'anneau de masse peut comprendre un conducteur à deux dimensions, réalisées soit dans le même matériau ou de matériaux différents. Dans ce cas, l'énergie de Fermi des conducteurs des matériaux à deux dimensions avec la distance de la surface de l'anneau principal, la surface du rotor ne diminue pas, qui est, soit l'énergie de Fermi ne change pas ou augmente dans la direction allant de la surface en profondeur dans le noyau de l'anneau, à savoir la distance de la surface de la bague de base.

A l'intérieur de l'anneau principal est fait cryostat 27 avec la possibilité de refroidir les conducteurs à deux dimensions avec deux dimensions structures conductrices. Le cryostat 28 fluide de refroidissement est coulé en hélium liquide qui peut être exécuté.

dispositif de rotation est relié à l'écran conducteur 29 constitué d'un matériau conducteur.

Autour de la rotation des moyens sont disposés de surface des réflecteurs d'extrémité de rayonnement 17, 30, 31, 32 et rayonnement surface latérale du réflecteur 33. Le réflecteur est réalisé sous la forme d'un miroir plan avec une couche conductrice, par exemple en métal ayant la capacité de réfléchir le rayonnement électromagnétique. Quatre rayonnement surface d'extrémité du réflecteur extrémités opposées des parties de structure formée, de tels réflecteurs face à la lumière d'extrémité 17, 30, 31, 32. Au moins une surface latérale du réflecteur de rayonnement, tel que le réflecteur 33 est formé à l'opposé de la surface latérale de l'anneau principal. le réflecteur de rayonnement surface latérale 33 est inclinée par rapport à la verticale selon un angle d'environ 45 degrés. surface latérale réflecteur d'émission formé dans un anneau à partir de laquelle les anneaux sont parties coupées à l'emplacement des bobines d'induction traverse le champ magnétique.

Le réflecteur peut être réalisée sous la forme d'une structure multicouche comportant des conducteurs bidimensionnels. La structure de réflecteur multicouche peut comprendre un conducteur à deux dimensions, constituées soit d'un seul matériau ou différent, dans lequel l'énergie de Fermi de conducteurs bidimensionnels de matériaux tels que la distance de la surface de travail réfléchissante du réflecteur ne diminue pas, qui est, soit il ne change pas ou augmente dans la direction à partir de la surface de travail la profondeur du réflecteur, à savoir la distance par rapport au rotor. D'autre part, à l'arrière sur le côté arrière du réflecteur peut être réalisée en option cryostat d'hélium liquide de refroidissement avec le réflecteur.

Intérieure faisant face à la surface de rotation du dispositif à écran peut être formé comme une structure multicouche comportant des conducteurs bidimensionnels. La structure multicouche de la surface intérieure de l'écran peut comprendre un conducteur à deux dimensions, réalisées soit dans le même matériau ou de matériaux différents. Dans ce cas, l'énergie de Fermi des conducteurs des matériaux à deux dimensions avec la distance de la surface de l'anneau principal, la surface du rotor ne diminue pas, qui est, soit l'énergie de Fermi ne change pas ou augmente dans la direction de la surface dans l'écran, à savoir la distance de la surface de la bague de base.

A l'intérieur de l'écran peut être réalisé avec la possibilité de refroidir les conducteurs dimensions cryostat dans un conducteur avec des structures bidimensionnelles. A l'intérieur du cryostat versé réfrigérant d'hélium liquide qui peut être exécuté. La surface extérieure du cryostat est constituée d'un matériau conducteur avec la capacité de protection contre les radiations.

L'avant et l'arrière de la rotation de l'écran axe substance direction du mouvement relatif du système de moteur de traction formées vitres latérales 13, 15, 16, 24, 25, 26, 34, 35 avec la possibilité de libre passage du rayonnement électromagnétique à travers la fenêtre. L'écran est sur un dispositif de rotation et entoure le dispositif de rotation. Au-dessus de l'anneau de masse formé dans les fenêtres de l'écran supérieur 36, 37, et sous l'anneau de masse formé dans les fenêtres inférieures de l'écran 38, 39. Avec l'écran conducteur relié au couvercle 40, 41, 42, 43 en matériau conducteur à côté des fenêtres à ouvrir et fermer fenêtre. Avec couvercles reliés dispositif mobile couvercle 50 contenant les cadres 44, 45, agencé pour déplacer le couvercle par rapport à la fenêtre à l'intérieur du cadre de manière à ce que le couvercle ouvre ou ferme la fenêtre avec la possibilité de fermer ou d'ouvrir le passage du rayonnement électromagnétique à travers la fenêtre. L'écran formé sur la surface intérieure du couvercle dispositif 50 se déplaçant en regard du dispositif de rotation. Dans cette partie de l'écran d'affichage prévu sur la surface interne du châssis 45 (qui fait partie du dispositif de déplacement du couvercle 50) faisant face au dispositif de rotation. Les vitres latérales 13, 15, 16, 24, 25, 26, 34, 35, 36, la fenêtre supérieure 37 et la fenêtre inférieure 38, 39 formés non seulement dans le dispositif de l'écran, mais aussi de déplacer le couvercle 50. En particulier, ces fenêtres sont faites et dans les cadres 44, 45 qui composent le mouvement du capuchon 50 du dispositif.

Le réflecteur est réalisée à proximité de la fenêtre. Les réflecteurs sont disposés de façon à modifier l'angle d'inclinaison par rapport au plan de l'anneau. Les réflecteurs sont faites à l'intérieur de l'écran.

Dispositif de rotation de moteur comprend un réflecteur 74, 75, reliée à un écran adapté pour tourner et se déplacer par rapport à l'anneau de réflecteur principal et un réflecteur pour changer l'angle d'inclinaison par rapport au plan de l'anneau.

SOURCES D'INFORMATION

1. Yu.A.Baurov, V.M.Ogarkov. Une méthode de déplacement d'un objet dans l'espace et un dispositif pour sa mise en œuvre. pensée physique de la Russie. 1, 1994, août, p. 66.

2. B. A.Chernobrov. Encyclopédie inconnue. M., 1998, p. 104.

3. Igor Tsarev. Encyclopédie des miracles. M., 1998, p. 413.

4. Horoscope. 10, 1999, p. 3.

5. I.G.Bogdanov. La bobine magnétique Bogdanov. Brevet 2123215. La priorité du 19.09.1997.

6. B.M.Yavorsky, A.A.Detlaf. Manuel de la physique. 1996, p. 283.

7. Moteurs spatiaux: situation et perspectives. M. 1988.

8. Nonsense G. supraconductrices systèmes magnétiques. 1976.

9. Bogdanov IG electrorocket moteur Bogdanova. 2046210. La demande de brevet 5064411. La priorité de l'invention, le 5 Octobre 1992.

10. Cailin VE, Chernoplekov NA supraconductivité technique, supraconducteurs systèmes magnétiques. M. 1988.

11. Les quantités physiques. Directory. Sous la direction de l'IS Grigoriev, EZ Meilikhov M., 1991, p. 448.

12. J. Dyudershtadt, Moses G. confinement inertiel fusion. Trans. de l'anglais. Moscou, 1984.

13. LD Landau, EM Lifshitz. Théorie des champs. M., 1973, p. 124.

14. encyclopédie physique. Volume 3. M., 1992, p. 601.

15. F.Kachmarek. Introduction à la physique des lasers. M., 1981, p. 530.

16. LD Landau, EM Lifshitz. Théorie des champs. M., 1973, p. 280.

17. B.M.Yavorsky, A.A.Detlaf. Manuel de la physique. 1996, p. 705.

18. Savely Kashnitsky. La mort est comme une tondeuse à cheveux. Moskovski Komsomolets. 24 décembre 1999, p. 4.

19. B. P.Burdakov, Yu.I.Danilov. Les problèmes physiques de l'énergie de propulsion spatiale. 1969, p. 154.

20. encyclopédie physique. 1. Tom M., 1988, p. 565.

21. encyclopédie physique. Volume 2. Moscou, 1990, p. 252.

22. encyclopédie physique. Volume 3. M., 1992, p. 116.

23. encyclopédie physique. Volume 3. M., 1992, p. 119.

24. encyclopédie physique. 1. Tom M., 1988, p. 293.

25. encyclopédie physique. Volume 2. Moscou, 1990, p. 664.

26. B. P.Burdakov, Yu.I.Danilov. Les problèmes physiques de l'énergie de propulsion spatiale. 1969, p. 37.

27. B. P.Burdakov, Yu.I.Danilov. Les problèmes physiques de l'énergie de propulsion spatiale. 1969, p. 36.

28. YA Baur, B.M.Seregin, A.V.Chernikov. Des études expérimentales de l'interaction des systèmes à haute intensité avec le vide physique et la mise en œuvre d'un nouveau principe de mouvement. pensée physique de la Russie. 1, 1994, août, p. 66.

29. Yu Baurov. Sur la structure de l'espace physique et de la nouvelle interaction dans la nature. pensée physique de la Russie. 1, 1994, août, p. 18.

30. encyclopédie physique. 1. Tom M., 1988, p. 569.

31. encyclopédie physique. 4. Tom M., 1994, p. 405.

32. YA Baur, B.M.Seregin, A.V.Chernikov. Des études expérimentales de l'interaction des systèmes à haute intensité avec le vide physique et la mise en œuvre d'un nouveau principe de mouvement. pensée physique de la Russie. 1, 1994, août, p. 1.

33. YA Baur, E. Yu.Klimenko, S.I.Novikov. Nauk 1990, t. 315, 5, p. 1116-1120.

34. Yu.A.Baurov, P.M.Ryabov. Nauk, 1992, t. 326, 1, p. 73-77.

35. Yu A.Baurov. Dans Sat:. Plasma Physics et quelques questions de la physique générale. TsNIIMASH, 1990, p. 71-83, 84-91.

36. Yu.N.Babaev, Yu.A.Baurov. Preprint INR URSS Académie des sciences, le P-0362. Moscou, 1984.

37. Yu.N.Babaev, Yu.A.Baurov. Preprint INR URSS Académie des sciences, le P-0368. Moscou, 1985.

REVENDICATIONS

1. Le moteur pour la propulsion, comprenant un système d'alimentation électrique, le système de bobines d'induction, le dispositif de rotation constitué par un stator et rotor, comprenant un noyau avec une substance rotative fournissant un rayonnement électromagnétique, caractérisé en ce qu ' il comprend un blindage conducteur pour protéger un rayonnement électromagnétique avec au moins une la fenêtre, tandis que la fenêtre est réalisée à proximité du couvercle et le dispositif de recouvrement se déplaçant conducteur.
2. Le moteur pour la propulsion selon la revendication. 1, caractérisé en ce que l'écran est réalisé sous la forme d' une figure de révolution, avec la chambre formée avec une cavité à l' intérieur de l'écran.
3. Le moteur pour la propulsion de la revendication. 2, caractérisé en ce que l'écran et la caméra sont montés dans la cavité du cadre, réalisé sous la forme d'un polyèdre.
4. Le moteur pour la propulsion selon la revendication 2., Caractérisé en ce qu ' autour de l'axe de rotation du dispositif est constitué d'au moins un système de rouleaux reliés au dispositif de rotation.
5. Le moteur pour la propulsion selon la revendication 2., Caractérisé en ce que l' une des bobines d'induction formée autour du rotor, avec le plan parallèle aux enroulements de bobine de l'axe du rotor.
6. Le moteur pour la propulsion de la revendication 5., Caractérisé en ce que l'anneau de rotor comprend au moins une bobine enroulée autour de l'anneau d' enroulement, tandis que la bobine est isolée électriquement de l'anneau et détient le segment angulaire de la bague est pas plus de la moitié de l'anneau et l'axe de bobine il se trouve dans le plan de l'anneau.
7. Le moteur pour la propulsion selon la revendication. 6, caractérisé en ce que l'enroulement comprend un supraconducteur.
8. Le moteur pour la propulsion selon la revendication. 1, caractérisée en ce que la substance comprend un conducteur à deux dimensions pouvant tourner.
9. Двигатель для создания тяги по п. 8, отличающийся тем, что плоскость максимальной проводимости двумерного проводника перпендикулярна оси кольца.
10. Двигатель для создания тяги по п. 8, отличающийся тем, что двумерный проводник выполнен в виде проводящей пленки.
11. Двигатель для создания тяги по п. 8, отличающийся тем, что внутри кольца выполнен криостат.
12. Двигатель для создания тяги по п. 11, отличающийся тем, что содержит магнитную катушку, выполненную внутри криостата, которая имеет, по крайней мере, одну пару сверхпроводящих обмоток, выполненных одна вдоль другой и запитанных токами противоположных направлений.
13. Двигатель для создания тяги по п. 1, отличающийся тем, что вращаемое вещество содержит слоистый кристалл, при этом плоскость максимальной проводимости слоистого кристалла перпендикулярна оси кольца.
14. Двигатель для создания тяги по п. 3, отличающийся тем, что содержит, по крайней мере, один отражатель, выполненный в виде зеркала, содержащего, по крайней мере, один проводящий слой с возможностью отражать электромагнитное излучение, причем отражатель выполнен около окна.
15. Двигатель для создания тяги по п. 14, отличающийся тем, что содержит, по крайней мере, одно устройство перемещения отражателя, соединенное с устройством вращения.
16. Двигатель для создания тяги по п. 15, отличающийся тем, что содержит, по крайней мере, одно устройство поворота отражателя, соединенное с устройством вращения.
17. Двигатель для создания тяги по п. 16, отличающийся тем, что отражатель содержит многослойную структуру с двумерными проводниками.
18. Двигатель для создания тяги по п. 3, отличающийся тем, что внутренняя, обращенная к устройству вращения поверхность экрана выполнена в виде многослойной структуры с двумерными проводниками.
19. Двигатель для создания тяги по одному из пп. 8, 17 или 18, отличающийся тем, что энергия Ферми материала слоя двумерного проводника с ростом расстояния от поверхности ротора в двух соседних слоях либо не меняется, либо возрастает.
20. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит подвес, соединенный с экраном, с устройством вращения и ротором, обеспечивающий возможность свободного вращения устройства вращения при изменении угла наклона экрана.
21. Двигатель для создания тяги по п. 20, отличающийся тем, что подвес выполнен в виде карданового подвеса.
22. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит, по крайней мере, одну дополнительную катушку продольного магнитного поля, выполненную с возможностью создавать во вращающемся веществе магнитное поле вдоль оси вращения вещества.
23. Двигатель для создания тяги по п. 22, отличающийся тем, что дополнительные катушки продольного магнитного поля выполнены вокруг оси ротора.
24. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит, по крайней мере, один ускоритель электронов с источником электронов, при этом источник электронов выполнен около ротора и содержит, по крайней мере, один эмиссионный катод.
25. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит более двух телескопических ножек, выполненных с возможностью менять свою длину, втягиваться внутрь двигателя, либо прижиматься к двигателю.
26. Двигатель для создания тяги по п. 1, отличающийся тем, что содержит стыковочные устройства, выполненные с возможностью состыковать, по крайней мере, два двигателя вместе, и, по крайней мере, один компьютер, управляющий работой двигателя, причем после стыковки двигателей компьютеры объединяются в единую локальную вычислительную сеть.
