invention
Fédération de Russie Patent RU2269194
Way pour déplacer des objets dans l'espace et le dispositif pour déplacer des objets dans l'espace

Way pour déplacer des objets dans l'espace et un dispositif de déplacement d'un objet dans l'espace. moteurs alternatifs. Dispositif alternatif de propulsion. SAVOIR-FAIRE. INTRODUCTION. BREVETS. TECHNOLOGIE.

Invention. Way pour déplacer des objets dans l'espace et un dispositif de déplacement d'un objet dans l'espace. Fédération de Russie Patent RU2271302

Nom du demandeur: Montres Tom A. (RU); Smirnov Gennady (RU)
Nom de l'inventeur: Montres Tom A. (RU); Smirnov Gennady (RU)
Le nom du titulaire du brevet: Montres Tom A. (RU); Smirnov Gennady (RU)
Adresse de correspondance: 117461, Moscou, p / 43 TA Dozorovu, G.V.Smirnovu
Date de début du brevet: 27.09.2004

La présente invention se rapporte aux hélices électromagnétiques et peut être utilisé en particulier dans des véhicules spatiaux. Une méthode de déplacement d'un objet dans l'espace est basé sur les effets du champ électromagnétique sur le conducteur, solidaire de l'objet mobile. La particularité de la méthode est que le conducteur est disposé dans l'espace de sorte qu'il coupe le plan formé par le vecteur de propagation du champ électromagnétique et la composante magnétique du champ vectoriel. Explorateur Windows, créer un courant alternatif ayant une fréquence égale à la fréquence du champ électromagnétique, et une phase déterminée par la direction de son déplacement par rapport à la source de champ. Le conducteur peut être formé comme une bobine de fil, qui bobines sont rectangulaires. Le dispositif comprend des éléments fournissant le courant de phase de contrôle requis dans un conducteur.

DESCRIPTION DE L'INVENTION

Les solutions techniques proposées peuvent être utilisés dans des véhicules terrestres, maritimes, aériens ou spatiaux.

des procédés et des dispositifs utilisés pour déplacer des objets dans l'espace d'un champ magnétique et d' un conducteur par un courant électrique, ce qui est connu dans ce domaine.

Par exemple, un procédé connu pour déplacer un objet dans l'espace (figure 1), sur la base des effets du champ magnétique sur le conducteur de transport de courant, solidaires de l'objet mobile (Kuhling X. Référence physique-M:. Mir 1983, l'article 347 ).

Un dispositif, qui est un moteur , comprenant une ancre (l'objet) avec un enroulement (conducteur), la source de courant électrique reliée à la bobine, et une source de champ magnétique, qui est d' enroulement (Kuhling X. référence physique . M: Mir, 1983 s.357-359).

Une caractéristique de ces procédés et dispositifs est que la force suffisante pour déplacer un objet relié de manière rigide avec le conducteur ne se produit que dans le voisinage immédiat de la source de champ magnétique. Ceci est une conséquence d'un affaiblissement substantiel du champ magnétique à distance de la source.

Ainsi, l'inconvénient de ces procédés et dispositifs est une très petite quantité agissant sur la résistance du fil, ce qui est insuffisant pour déplacer l'objet, relié de manière rigide avec le conducteur situé à une distance considérable de la source de champ magnétique.

Le plus proche de la méthode revendiquée est basée sur une influence du champ électromagnétique sur le conducteur situé dans le champ (2). Dans l' Explorateur Windows, dans le sens de la propagation électromagnétique d'une force sur le terrain, sous l'action de laquelle le conducteur se déplace (Savelyev IV Cours de physique générale, Volume II Électricité -M:... Nauka, 1970, s.410-412). Le phénomène connu sous le nom des ondes électromagnétiques de pression.

L'inconvénient de la méthode la plus proche est une valeur très faible de la force agissant sur le conducteur. Par conséquent, l'application pratique du procédé connu est possible uniquement avec des dimensions considérables et le conducteur en l'absence d'influences perturbatrices, comme dans l'espace. En outre, le mouvement d'un objet par un procédé connu est possible uniquement dans la direction de la source de champ électromagnétique.

Le plus proche de l'objectif technique et la nature du dispositif proposé pour les objets en mouvement est un moteur linéaire (RF brevet №207544 C1, IPC 7 H 02 K 41/035, B 60 L 13/00. "Moteur linéaire unipolaire", №9 BI, 27.03 0,97, str.236) contenant un objet relié rigidement au conducteur relié à la source d'alimentation, et une source de champ magnétique. Courant dans le conducteur interagit avec le champ magnétique. En même temps, il existe une force qui provoque le conducteur en mouvement linéaire le long de la source de champ magnétique.

Le dispositif le plus proche, une force suffisante pour déplacer le guide et relié de manière rigide à l'objet, il se produit seulement dans le voisinage immédiat de la source de champ magnétique. La trajectoire de l'objet est déterminée par la taille et la forme de la source de champ, afin de changer la direction du mouvement de l'objet que vous souhaitez modifier la taille et la forme de la source de champ. Dans ce dispositif présente des inconvénients.

Par conséquent, le problème à résoudre (résultat technique) de la solution technique revendiquée consiste à augmenter la force agissant sur le conducteur, à une grande distance de la source du champ, et en permettant le déplacement de l'objet le long d' une trajectoire sans modifier la taille et la forme de la source de champ.

L'objectif (résultat technique) est réalisée par la méthode connue de déplacement d' un objet dans l' espace, basé sur les effets du champ électromagnétique sur le conducteur, relié rigidement à l'objet mobile, selon l'invention , le conducteur est disposé dans l'espace afin qu'il ou fragment de celui - ci coupe le plan formé vecteur de propagation du champ électromagnétique et le vecteur de la composante magnétique du champ, tandis que dans le conducteur crée un courant alternatif ayant une fréquence en nombre égal ou impair de fois à la fréquence du champ électromagnétique est fixée au début du mouvement et maintenu en mouvement le courant de conducteur de phase de telle sorte qu'elle est différente de phase de la composante magnétique du champ électromagnétique en valeur absolue est inférieure ± 2k , K = 0,1,2, ... lors du déplacement vers la source du champ, ou est dans la gamme ( 2 ) ± 2k K = 0,1,2, ... lors du déplacement dans la direction de la source.

problème qui se pose (effet technique) est atteint par le fait que le conducteur est réalisé sous forme de fil de bobinage, les spires sont rectangulaires, avec le conducteur positionné dans l'espace de telle sorte que les deux enroulements fragment dans lequel le courant de sens inverse de l' écoulement, sont perpendiculaires au plan formé par vecteur de propagation et de la composante de champ électromagnétique vecteur du champ magnétique et la distance entre les deux fragments, tel que mesuré selon la direction de propagation du champ électromagnétique est un nombre impair de longueurs d'onde de la moitié de la longueur des champs électromagnétiques.

problème qui se pose (effet technique) est atteint par le fait que le dispositif de déplacement d' un objet dans l' espace comprenant une source de champ électromagnétique, le conducteur est relié de manière rigide à l'objet et situé dans le champ électromagnétique de la source et une source de courant en fonction du dispositif de comparaison de phase invention introduite, déphaseur et un dispositif de commande, le dispositif de comparaison à deux phases d'entrée et les deux déphaseurs d'entrée sont respectivement reliées à deux sorties de source de courant, les deux sorties du dispositif de décalage de phase connecté aux deux bornes de conducteur, l'entrée de commande du dispositif relié au comparateur de phase de sortie, et sa sortie est reliée à l'entrée de commande déphaseur, le conducteur se présente sous la forme qui est rectangulaire d'enroulement des bobines de fil et située dans l'espace de telle sorte que le courant de deux fragments d'enroulement qui a le sens opposé sont perpendiculaires au plan formé par la propagation du champ électromagnétique du vecteur et le vecteur de la composante magnétique de ce champ, et la distance entre ces fractions, mesurée suivant la direction de propagation du champ électromagnétique est un nombre impair de longueurs d'onde de la moitié de la longueur des champs électromagnétiques.

RÉSUMÉ expliqué la solution technique proposée

Le champ électromagnétique, conformément à la théorie de Maxwell est périodique dans le temps et dans interconversions spatiales de champs électriques et magnétiques, à savoir Il est une onde électromagnétique (Savelyev IV Cours de physique générale, Volume II Electricité - .. M: Nauka, 1970, s.372-403.). Ainsi, un champ magnétique ou électrique alternatif crée toujours dans l'espace onde électromagnétique d'une certaine longueur , Dont la valeur est déterminée par la période de variation du champ. Les ondes électromagnétiques se propagent sur de longues distances assez facilement générées et concentrées.

Les équations d'une onde électromagnétique plane est écrite sous forme vectorielle (Savelyev IV Cours de physique générale, Volume II Électricité -M:. Nauka, 1970, s.403 ..):

Des vecteurs où le champ magnétique (H) et (E) électrique composantes des ondes électromagnétiques sont perpendiculaires entre eux et dirigés dans le système des axes y et z, respectivement coordonnées à trois dimensions, l'axe des x - la direction de propagation de l'onde (1);

N m - l'amplitude de l'intensité du champ magnétique de l'onde électromagnétique;

E m - l'amplitude du champ électrique de l'onde électromagnétique;

- Fréquence de l'onde;

k - nombre d'onde égal à .

- La vitesse de phase de l'onde électromagnétique;

- La constante diélectrique et la constante diélectrique relative du milieu de propagation, respectivement;

- Constante magnétique et de la perméabilité relative du milieu de propagation, respectivement.

Il est connu que, le corps, l'onde électromagnétique exerce une pression sur lui tomber conducteur (Savelyev IV Cours de physique générale, Volume II Électricité -M:... Nauka, 1970, s.410-412). La densité de courant du conducteur sous tension

où - La conductivité du matériau conducteur (inverse de la résistivité ).

Ci-après, nous pensons que la direction du courant dans un conducteur coïncide avec la direction du champ électrique agissant sur le conducteur.

La composante magnétique du champ électromagnétique agit sur le fil avec une force:

dans laquelle les symboles [] représentent le produit vectoriel;

V - le volume de la piste conductrice, perpendiculaire à la direction de propagation des ondes.

La direction d'action de la force coïncide avec la direction de propagation des ondes.

La force f est très faible (Savelyev IV Cours de physique générale, Volume II Électricité -M:... Nauka, 1970, s.412), et le déplacement des objets sous l'influence de sa presque difficile à mettre en œuvre.

Pour augmenter la force agissant sur le conducteur à une valeur suffisante pour déplacer des objets, relié de manière rigide avec le véhicule dans l'invention revendiquée propose de créer un conducteur supplémentaire AC j P. Il est nécessaire d'orienter ou d'un fragment intersecte le plan formé par le vecteur du champ électromagnétique et la composante magnétique du champ vectoriel. Le conducteur peut être conçu comme un fil de bobinage. Dans ce fragment d'un enroulement signifie une série de fragments identiques conducteur. La figure 3 montre la section transversale du conducteur de deux fragments (fragments d'enroulement). Dans ces fragments le courant circule dans des directions opposées par rapport à l'autre. Dans la section marquée dans une grille, le courant circule dans le sens du «nous» sous la forme de points - "sur nous." Les fragments sont disposés en face de champ électromagnétique d'onde, à savoir distance

à part. Dans ces conditions, les vecteurs de force agissant sur chacun des fragments dans la même direction.

La source de courant U P crée une tension alternative à la longueur l conducteur de tension:

qui excite le conducteur de la densité de courant j P:

Dans le cas où la valeur de fréquence de changement U P, et donc le courant j p, est sélectionné égale à la fréquence de l'onde incidente ( = ), L'ampleur de la force f, agissant sur les deux fragments de guidage, et est le plus grand est:

L' expression (9) souligne que , compte tenu du fait que le conducteur en raison de la source d'énergie électrique, disponible sur le site, on peut prévoir le champ électrique de force E P> E, la principale influence sur la grandeur de la force F, qui agit sur le conducteur dispose d' un courant j P (non j).

Si le rapport de la phase des valeurs et pendant la conduite du conducteur par rapport à la source de champ électromagnétique cohérente (produit croisé [j j P H] (9) est constant), l'amplitude et la direction de la force agissant sur le conducteur invariable. La force F modulo un maximum si l'amplitude et j p H de phase ou diffère d'une quantité (Figure 4). Ainsi, les valeurs du rapport de phase de sélection de H et j p, vous pouvez régler l'amplitude et la direction des forces agissant sur le conducteur f.

Supposons que pour un objet fixe dans le rapport de conducteur de courant de phase et la composante magnétique de l'onde électromagnétique est bien choisie, à savoir direction de la force correspondant à la désiré, et sa valeur est maximale. Lors du déplacement du fil le long du vecteur de propagation des champs électromagnétiques dans la distance R par rapport à la source de l'onde électromagnétique entre le courant de phase dans un conducteur j p et la phase de la composante magnétique du champ électromagnétique H apparaît un décalage de phase égal à

Ce glissement entraîne une réduction, et en déplaçant le conducteur à une distance supérieure à la moitié de la longueur d'onde, et pour changer la direction de la force agissant sur le conducteur. Dans l'expression (10), il est supposé que les vecteurs de position des composants électriques et magnétiques d'une onde électromagnétique est constante dans l'espace et le temps. Dans le cas contraire, la valeur de R est supérieur ou inférieur à la moitié de la longueur d'onde en fonction du sens de rotation desdits vecteurs et la direction de l'objet. Dans tous les cas, pour faire en sorte que la direction et l'amplitude des forces agissant sur le conducteur sélectionné doit être sélectionné au début du mouvement et à travers le mouvement relatif du conducteur de la source de champ électromagnétique pour corriger la phase du courant dans le conducteur. Cette opération doit être effectuée le plus souvent possible, mais au moins une fois pendant le changement de phase du champ électromagnétique par rapport à la phase du courant dans un conducteur par une quantité . ainsi régler, au début du mouvement et maintenu en mouvement le courant de phase dans un conducteur de telle sorte qu'elle diffère de la phase de la composante magnétique du champ électromagnétique en valeur absolue est inférieure ± 2k , K = 0,1,2, ... lors du déplacement vers la source du champ, ou est dans la gamme ( 2 ) ± 2k K = 0,1,2, ... lors du déplacement dans la direction de la source.

Étant donné que la vitesse de l'objet est beaucoup plus petite que la vitesse de propagation des ondes électromagnétiques, un tel ajustement est réalisable par des procédés connus.

Par exemple, pour maintenir une valeur souhaitée du courant de phase dans le conducteur peut être utilisé une méthode basée sur une mesure directe de l'erreur de phase, pour guider les ondes électromagnétiques entrantes et le courant dans le conducteur. Pour cela un conducteur de mesure, la forme et les dimensions coïncident avec les spires de la forme et les dimensions des boucles conductrices (6). La mesure par le détecteur de phase de la différence de phase d'une excitation de courant par le champ électromagnétique dans le conducteur de mesure et le courant généré dans la source de courant conductrice, et en changeant la phase de courant dans le conducteur, en vue de se conformer aux conditions de rapport de phase désirée.

L'égalité des fréquences d'ondes électromagnétiques et le conducteur de courant p ne soit pas une condition préalable. Fournir la force souhaitée vecteur peut être, et dans le conducteur de création d'une séquence d'impulsions dont la fréquence p = / (2k + 1), où k = 1,2, ..., i.e. une fréquence plus faible nombre impair de fois .

Pour permettre le déplacement de l'objet dans toutes les directions et le long de tout objet de chemin doit fournir au moins trois dispositifs mettant en oeuvre la méthode de déplacement dans l'espace décrit, et l'objet est irradié par au moins trois sources de champs électromagnétiques avec des directions différentes.

Ainsi, la méthode proposée permet d'augmenter considérablement la force agissant sur le conducteur placé dans le champ électromagnétique et fournir un de sa trajectoire de déplacement sans modifier la taille et la forme de la source de champ.

L'invention est illustrée par les dessins suivants.

Way pour déplacer des objets dans l'espace et le dispositif pour déplacer des objets dans l'espace

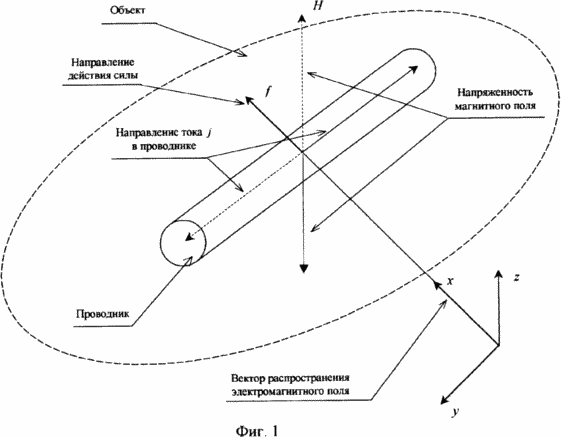

1 - agissant sur le composant conducteur magnétique (H) d'une onde électromagnétique incidente à lui, et cela se produit lorsque la force f dans la méthode analogique connue; Les facteurs identifiés vecteurs du même type (traits pleins ou pointillés), agissant en même temps.

Way pour déplacer des objets dans l'espace et le dispositif pour déplacer des objets dans l'espace

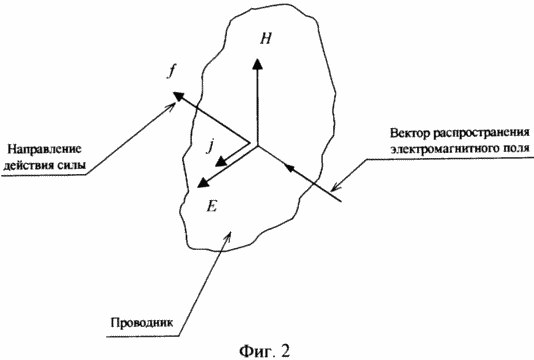

2 - les vecteurs de champ électromagnétique (H, E), un courant j, la force F agissant sur le conducteur de la manière la plus proche.

Way pour déplacer des objets dans l'espace et le dispositif pour déplacer des objets dans l'espace

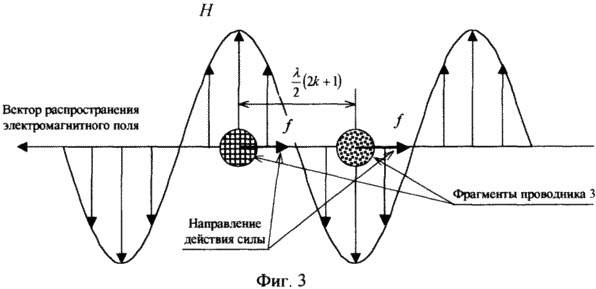

3 - une vue en coupe transversale du fil d'enroulement dans le champ électromagnétique, ce qui explique les solutions techniques proposées.

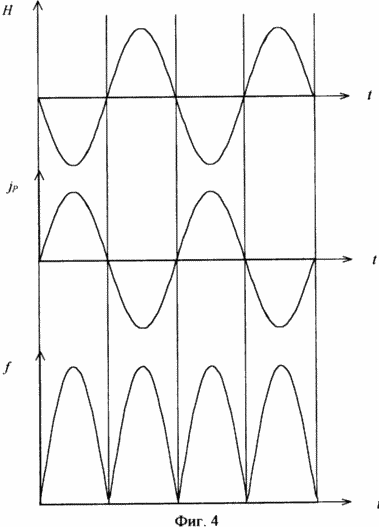

4 - la qualité du rapport mutuel de l'H, j p, f dans la solution technique revendiquée.

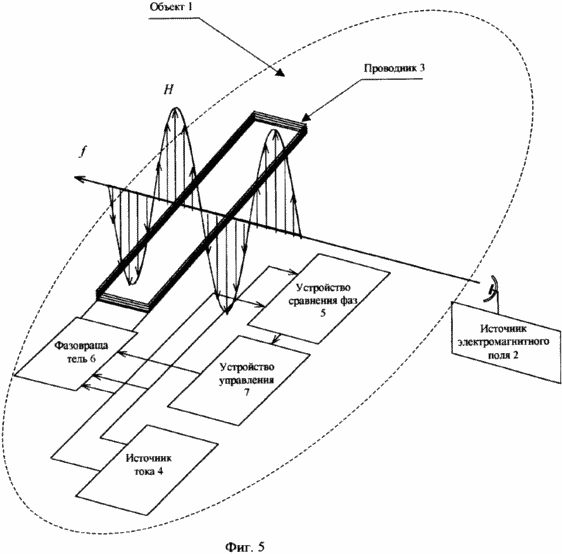

5 - Schéma de fonctionnement du dispositif de déplacement d'un objet dans l'espace qui met en oeuvre le procédé revendiqué.

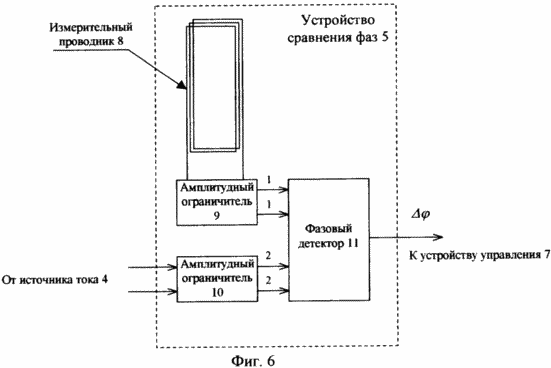

6 - un schéma fonctionnel du comparateur de phase 5.

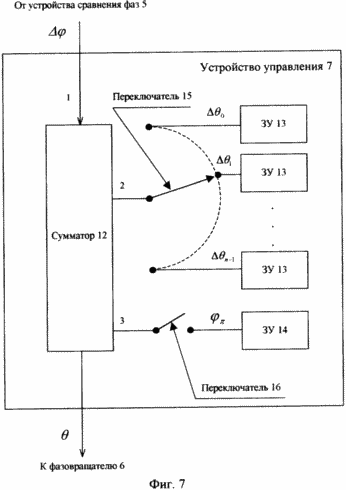

7 - Schéma fonctionnel du dispositif de commande 7.

Un dispositif qui met en oeuvre le procédé revendiqué pour déplacer un objet dans l'espace, contient (5) l'objet 1, la source du champ électromagnétique 2, le conducteur 3, solidaire de l'objet 1, la source de courant 4, le comparateur de phase 5, le déphaseur 6, le contrôleur Explorer 7 la figure 3 est dans le champ électromagnétique de la source de champ électromagnétique 2. deux phases d'entrée de décalage 6 d'entrée du comparateur de phase 5 et les deux sont reliés respectivement à deux sorties de la source de courant 4, les deux sorties du déphaseur 6 sont reliés aux deux bornes du conducteur 3, le dispositif de commande 7 est reliée à la sortie du comparateur d'entrée étape 5, et sa sortie reliée à l'entrée de commande du déphaseur 6. le conducteur est réalisé sous la forme d'un fil spires qui ont une forme rectangulaire d'enroulement, et est situé dans l'espace de telle sorte que les deux enroulement fragment courant qui a le sens opposé sont perpendiculaires au plan formé par la direction de propagation du champ électromagnétique et le vecteur de la composante magnétique de ce champ et la distance entre les deux fragments, tel que mesuré selon la direction de propagation du champ électromagnétique est un nombre impair de longueurs d'onde de la moitié de la longueur des champs électromagnétiques.

Dispositif de comparaison de phase 5 comprend (figure 6) du conducteur de mesure 8, un limiteur d'amplitude 9, un limiteur d'amplitude 10, un détecteur de phase 11, le conducteur de mesure 8 par l'intermédiaire de l'amplitude limiteur 9 est relié aux deux premières entrées du détecteur de phase 11, deux entrées du limiteur d'amplitude 10 sont les entrées appareil et ses deux bornes de sortie sont connectées aux secondes entrées du détecteur de phase, la sortie du détecteur de phase 11 est un dispositif de sortie.

Le dispositif de commande 7 comporte (figure 7), un additionneur 12, dispositif de stockage (mémoire) 13 et 14, le commutateur 15, commutateur 16, et la première entrée de l'additionneur est entrée, et sa sortie - unité de commande de sortie, la mémoire 13 couplée à une seconde entrée de l'additionneur 12 par le commutateur 15, et de la mémoire 14 reliée à la troisième entrée de l'additionneur 16 par l'intermédiaire d'un commutateur.

Le dispositif peut être réalisé en utilisant des éléments connus suivants.

électromagnétique source de champ 2 - le générateur de champ électromagnétique (Savelyev IV Cours de physique générale, Volume II Électricité -M:. Nauka, 1970, s.413-414, 403 ..).

Explorer 3, 8 conducteur de mesure - un conducteur d'un matériau bien conducteur.

La source 4 de courant - source de courant alternatif (Répertoire sur les bases de la technologie radar, Ed V.V.Druzhinina militaire Publishing House, 1967 s.244-246 ...).

Le déphaseur 6 - est conçu comme une section de phase avec un pont de connexion (Radar Manuel Red M.Skolnik, -M, Sov.radio 1977 s.261-262 ...).

limitateurs Amplitude 9 et 10 - amplificateur-limiteur d'amplitude (.. Manuel sur les bases de la technologie radar, Ed VV Druzhinin militaire Publishing House, 1967 s.226-228.).

Le détecteur de phase 11 - détecteur de phase (.. Manuel sur les bases de la technologie radar, Ed VV Druzhinin militaire Publishing House, 1967, s.385, ris.8.35.).

L'additionneur 12, les dispositifs de mémoire 13, 14, 15 commutateurs, 16 - les appareils numériques standard (Manuel des circuits intégrés, ed T.V.Tarabrina, -M. Radio et Communications 1984 ..).

Le dispositif revendiqué fonctionne comme suit.

la source de rayonnement électromagnétique 2 dans une direction souhaitée crée un champ électromagnétique à une fréquence . Les dispositions des composants magnétiques et électriques de l'onde électromagnétique est constante dans l'espace et le temps. Le conducteur 3 se trouve dans le champ électromagnétique et la source 2 dans celle-ci par l'intermédiaire de la source de courant 4 génère un courant électrique alternatif avec une fréquence p. Le dispositif de mesure 8 conducteur comparateur de phase 5, situé dans le même champ électromagnétique est excité par un courant proportionnel à la vitesse de variation de la composante magnétique du champ électromagnétique. sortie d'oscillation électrique à partir du conducteur de mesure 8 est amplifié à une valeur standard du limiteur d'amplitude 9 et est fourni en tant que signal de référence pour les deux premières entrées du détecteur de phase 11, deux secondes entrée alimentée limitée dans le limiteur d'amplitude 10 à la valeur standard de sortie d'oscillation électrique à partir de la source de courant 4 . la tension de sortie du détecteur de phase 11, proportionnelle à la différence de phase courant dans le conducteur 3 et le courant de mesure dans un conducteur 8 est amené au dispositif de commande 7, qui forme un signal de commande pour le déphaseur 6. Ce signal proportionnel de commande de l'angle Défini par l'additionneur 12, conformément à l'expression:

où N - le nombre de changements discrets dans la force agissant sur le conducteur, il est égal au nombre mémoire 13;

= 0 ou En fonction de la direction de déplacement de l'objet (ou de la source d'un champ électromagnétique à celle-ci, respectivement).

Dans chacun des n éléments de mémoire 13 valeurs enregistrées k. La connexion par l'intermédiaire d'un commutateur 15 d'une mémoire, prévoit une modification de la k, et donc contrôler la quantité de force agissant sur le conducteur.

La mémoire 14 est enregistrée et stockée valeur égale . En fonction de la position du commutateur 15, cette valeur peut être ajoutée dans l'additionneur 12 à la valeur dans l'expression (11). Ceci permet de sélectionner la direction du courant dans la résistance du fil et donc le sens de déplacement de l'objet 1.

Ainsi, l'unité de commande 7 est réalisée à former un signal de commande pour le déphaseur 6, qui, par essence, est un signal qui commande le déplacement du sujet.

Le rotateur 6 sous l'action du signal de commande change la phase j courant P, alimenté au conducteur 3. L'interaction du champ magnétique composante H j P et les conducteurs de courant 3 sur les fragments sont forces conducteur 3 résultant et objet associé rigidement 1 en un mouvement linéaire selon choisi parmi le dispositif de commande 7 des paramètres.

Ainsi, le dispositif revendiqué permet d'augmenter de manière significative la force agissant sur le conducteur situé dans le champ électromagnétique, et de fournir un objet associé rigidement mouvement de trajectoire sans changer la taille et la forme de la source de champ.

REVENDICATIONS

  1. Procédé de déplacement d'un objet dans l'espace, basé sur les effets du champ électromagnétique sur le conducteur, relié rigidement à l'objet mobile, dans lequel le conducteur est disposé dans l'espace afin qu'il ou fragment de celui-ci coupe le plan formé par le vecteur de la distribution du champ électromagnétique et le vecteur de la composante magnétique de ce champ , créant ainsi le conducteur d'un courant alternatif à une fréquence égale à la fréquence du champ électromagnétique défini au début du mouvement et maintenu en mouvement le courant de phase dans le conducteur de telle sorte qu'elle diffère de la phase de la composante magnétique du champ électromagnétique en valeur absolue est comprise dans l'intervalle (0, ) Lors d'un déplacement dans la direction de la source de champ, ou dans l'intervalle ( 2 ) Lorsqu'il est déplacé dans la direction de la source.

  2. Procédé selon la revendication 1, caractérisé en ce que le conducteur est réalisé en un fil de bobinage, les spires sont rectangulaires, avec le conducteur positionné dans l'espace de telle sorte que les deux enroulements des fragments dans lesquels le courant circule dans la direction opposée, sont perpendiculaires au plan formé par le vecteur propagation du champ électromagnétique et le vecteur de la composante magnétique de ce champ et la distance entre les deux fragments, tel que mesuré selon la direction de propagation du champ électromagnétique est un nombre impair de longueurs d'onde de la moitié de la longueur des champs électromagnétiques.

  3. Dispositif pour déplacer un objet dans l'espace, comprenant: une source de champ électromagnétique, le conducteur est relié de manière rigide à l'objet et situé dans le champ électromagnétique de la source et une source de courant, caractérisé en ce que le conducteur de mesure incorporé, deux limiteurs d'amplitude, un détecteur de phase, un déphaseur, le dispositif de commande, dans lequel les deux entrées du déphaseur et des deux entrées d'un limiteur d'amplitude connectés respectivement aux deux sorties de la source de courant, les deux sorties du dispositif de décalage de phase connecté aux deux bornes conductrices, les deux sorties du conducteur de mesure connecté aux deux entrées d'un autre limiteur d'amplitude, les sorties des limiteurs d'amplitude sont connectées aux entrées de la sortie du détecteur de phase qui est reliée à l'entrée du dispositif de commande, dont la sortie est reliée à l'entrée de commande du dispositif de décalage de phase, le conducteur et le conducteur de mesure sont réalisés sous forme d'enroulement de bobines de fil qui sont de forme rectangulaire et sont disposées dans l'espace de telle sorte que les deux pièces de chacun des enroulements, un courant qui a l'opposé direction sont perpendiculaires au plan formé par le vecteur de propagation du champ électromagnétique et le vecteur de la composante magnétique de ce champ et la distance entre les deux fragments, tel que mesuré selon la direction de propagation du champ électromagnétique est un nombre impair de longueurs d'onde de la moitié de la longueur des champs électromagnétiques.
