Fédération de Russie Patent RU2084258
MOTEUR THERMIQUE

MOTEUR THERMIQUE. TEDDY mouvement perpétuel. moteurs alternatifs. Dispositif alternatif de propulsion. SAVOIR-FAIRE. INTRODUCTION. BREVETS. TECHNOLOGIE.

Invention. MOTEUR THERMIQUE. Fédération de Russie Patent RU2084258

Nom du demandeur: Klimenchenko Igor
Nom de l'inventeur: Klimenchenko Igor
Le nom du titulaire du brevet: Klimenchenko Igor
Adresse de correspondance:
Date de début du brevet: 22.11.1991

Utilisation: comme un jouet "mouvement perpétuel", qui flotte librement dans un récipient avec de l' eau et est constamment en rotation, ce qui nécessite l' eau remplissage seulement périodique. Le moteur est conçu pour fonctionner dans des conditions ambiantes et a une vitesse de rotation variable de 1 à 3 tours par minute en fonction de la température de l'eau et l'humidité de l'air. Le moteur peut être utilisé comme un modèle de formation pour démontrer les lois de la physique, en particulier la loi de conservation de l'énergie. Résumé de l'invention: le boîtier de moteur est formée principalement sous la forme d'une forme cylindrique qui recouvre la chambre. Les sections de logement sont prévus en contact avec les chambres par le transfert de chaleur, ce qui assure l'écoulement du processus thermodynamique de l'air en mouvement à l'intérieur des chambres. Sur le côté externe du boîtier de moteur a des saillies qui créent un couple.

DESCRIPTION DE L'INVENTION

L'invention concerne l'industrie légère, qui produit des jouets et des souvenirs, mais peut aussi être utilisé dans les écoles comme aide visuelle pour la physique.

Moteur thermique connu comprenant une enceinte étanche et qui sont disposés symétriquement par paires autour de l'axe géométrique de rotation du moteur et remplie de fluide de refroidissement volatil, tel que l' éther, et des canaux pour relier chaque paire de caméras placées symétriquement [1]

Ce moteur est l'analogue le plus proche de la présente invention , en substance technique. Cependant, le moteur connu est assez complexe dans la conception.

Le résultat technique obtenu dans l'invention revendiquée vise à simplifier la structure.

Pour obtenir ce résultat technique dans un moteur thermique, comprenant une chambre hermétique, symétriquement et par paires disposées autour de l'axe de rotation du moteur hermétique et rempli de liquide de refroidissement volatil, tel que l' éther, et des canaux pour relier chaque paire symétriquement caméras placées, il dispose d' une caméra boîtier étanche à l' eau recouvrant, de préférence une forme cylindrique dont les parois intérieures sont en contact avec les chambres et sont situés sur le côté extérieur des saillies de logement pour créer un couple.

Le carter du moteur peut être configuré comme un corps flottant libre.

En raison de la présence de plusieurs caméras moteur présente une construction assez compliquée.

Le but de l'invention est de simplifier la structure du moteur, pour lequel le moteur thermique connu comprenant une chambre hermétique remplie avec de l'éther, muni de revêtement imperméable du corps de l'appareil, par exemple, une paroi cylindrique dont l'intérieur est mis en contact avec les caméras et l'extérieur présente des saillies pour générer un couple par lui est annexé la force de flottabilité de l'eau. Ce moteur fournit seulement deux chambres comme dans le nombre de quatre chambres art minimal avant.

La mise en œuvre du boîtier sous la forme de libre-corps flottant simplifie encore le moteur, car il libère des paliers et des supports.

MOTEUR THERMIQUE. Fédération de Russie Patent RU2084258 MOTEUR THERMIQUE. Fédération de Russie Patent RU2084258
MOTEUR THERMIQUE. Fédération de Russie Patent RU2084258

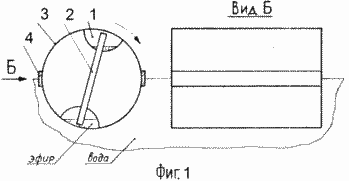

L'invention est illustrée par les dessins, où les Fig. 1a montre un moteur à deux chambres flottantes avec des protubérances en forme de superpositions, une vue de côté, la figure. 1b est la même, vue de face, la figure. 2 forme de réalisation par le logement de projections ovalisation, la figure. 3 a, b, c des diagrammes de fonctionnement du moteur à expliquer.

le moteur thermique comprend une chambre hermétiquement fermée 1 qui sont reliées par paires et les deux canaux sont disposés symétriquement autour de l'axe géométrique de rotation du moteur. Chambre d'évaporation 1 remplie de liquide de refroidissement, tel que l'éther. Le moteur est équipé d'une étanchéité 3, la paroi recouvrant le corps de caméra est en contact avec l'appareil de transfert de chaleur. 3 est fixé sur le boîtier, dans la plupart des modes de réalisation de la forme cylindrique, mais peut être utilisé et la forme d'un ellipsoïde de révolution, une sphère, un prisme polygonal, et d'autres.

tubage mouillabilité est réalisée de façon connue, par exemple, l'enroulement de papier absorbant. Le moteur peut être monté dans des paliers sur une base qui ne nécessite pas d'explication graphique, ou est conçue comme un corps flottant libre (Fig. 1), qui est plus efficace.

4, il y a des saillies sur les surfaces latérales du carter de moteur formé dans un coussinet (fig . 1) ou de rotondité formé par le corps (Fig . 2).

Le moteur est conçu pour fonctionner dans des conditions ambiantes, à des températures comprises entre environ 18 ° C à 30 ° C. Dans ces conditions, la surface de la chambre supérieure, qui est en l'air dues à l' évaporation de 1-2 degrés de moins que la surface du fond de l'appareil dans l'eau. Pour augmenter la différence de température entre les caméras, ce qui accélère la rotation du moteur, l'eau peut être chauffée. Par conséquent, la chute de température de pression de vapeur de l'éther dans la chambre inférieure devient supérieure à la partie supérieure et inférieure de l'air liquide dans la chambre supérieure est pressée.

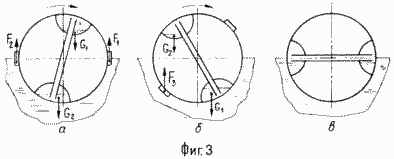

A l'instant initial, tel que représenté sur la Fig. 1 et 3a, le lacet de la caméra de décalage dans le sens de rotation, de sorte que l'air est évacué dans le côté droit de la chambre haute, en créant son propre poids G, la rotation du moteur de couple dans le sens horaire. S'il n'y avait pas de fuite projections après environ la moitié de la masse d'air dans la chambre supérieure, le moteur à double chambre a pris position "mort", comme le montre la figure. 3c. Cette température de la position de chambre alignée et une autre rotation du moteur devient impossible. Les projections ont également retardé la rotation du moteur, car ils créent le couple de freinage en raison de la flottabilité ( "Archimedes" force) F I, qui à son tour augmente par rapport à la baisse force F 2. En effet, lorsque vous tournez dans le sens horaire approfondit la portée de la projection droite augmente et diminue gauche. Ainsi, en raison du siphon ne parvient saillies dans la chambre supérieure une plus grande quantité d'éther, le G de poids 1 est suffisante pour vaincre la force de la force F 1 et C 2 en poids de résidus d'esters de l'ancien fond de la chambre, qui se déplace vers le haut.

Après avoir traversé l'axe vertical de la lèvre inférieure (voir. Fig. 3b) "Archimedes" force F 3 génère un couple qui favorise la rotation. Sous l'action des deux forces G et F 13 moteur se termine rapidement un virage à 180 o, occupant la position de la figure. 3a, et le cycle se répète.

L'invention est faite échantillon valide dont la vitesse de rotation en fonction des conditions environnementales (température de l' eau, l' humidité de l' air) est de 1,8 / min.

REVENDICATIONS

  1. Moteur thermique contenant chambre étanche, symétriquement et par paires disposées autour de la rotation géométrique de l'axe du moteur et remplis de réfrigérant volatil tel que l'éther, et des canaux pour relier chaque paire de disposées symétriquement des chambres, caractérisé en ce qu 'il comporte une chambre boîtier étanche à l'eau recouvrant avantageusement paroi intérieure cylindrique des chambres qui sont en contact avec et disposé sur le côté extérieur des saillies de logement pour créer un couple.

  2. Moteur selon la revendication. 1, caractérisée en ce que le boîtier est conçu comme un corps flottant libre.
