invention
Fédération de Russie Patent RU2284424
machines rotatives avec denture intérieure
Nom du demandeur: Ivan Pyatov Solomonovich (RU)
Nom de l'inventeur: Ivan Pyatov Solomonovich (RU); Perelman Oleg (RU); Rabinovich Alexander Isaakovich (RU); Mikhail Melnikov (RU); Ivanov Oleg E. (RU); Kuprin Pavel Borissovitch (RU); Dorogokupets Gennady Leonidovich (RU); Anatoly Sergienko (RU); Kozhevnikov Yuriy Dmitrievitch (RU)
Le nom du titulaire du brevet: Ivan Pyatov Solomonovich (RU)
Adresse de correspondance: 105187, Moscou, ul. Fortunatovskaya, 27a, kv.26, EST Pyatov
Date de début du brevet: 18.10.2005
L'invention concerne le génie mécanique, en particulier une machine à déplacement positif hydraulique, à savoir, pompes et moteurs hydrauliques avec denture intérieure des rotors, et en particulier à leur utilisation multiphasique. Machine rotative à denture intérieure comprend un boîtier avec une cavité cylindrique et les canaux d'aspiration et de refoulement du fluide de travail, le capuchon d'extrémité, un rotor extérieur avec des dents internes et les travailleurs en regard des creux de dents et monté à l'intérieur du rotor excentrique intérieur avec les dents externes, montés de façon rigide sur l'arbre. Entre les dents et les vallées formées par les deux rotors de la chambre d'aspiration et de refoulement. Entre les capuchons d'extrémité et les extrémités des rotors interne et externe des disques annulaires d'extrémité monté de façon adjacente aux extrémités de celle-ci pour une rotation autour de l'axe de rotation du rotor extérieur. Le rotor extérieur est divisé, et ses dents sont amovibles, fermement relié aux deux disques d'extrémité pour former une "cage d'écureuil". roues d'extrémité rigidement fixés au rotor extérieur et pourvu dans la zone périphérique d'encoches axiales uniformément disposés le long de la circonférence coaxiale avec le rotor extérieur et délimité par deux surfaces cylindriques de différentes courbures, à leur intersection forment un évidement longitudinal sur toute la profondeur des évidements. La surface de chaque cavité dentaire amovible en contact avec le corps est cylindrique pour coopérer avec celle-ci et tourner à l'intérieur. Les surfaces des deux extrémités de la dent remplaçable est délimité par deux surfaces cylindriques de différentes courbures, à leur intersection formant deux bords longitudinaux, et est configuré pour coopérer avec les évidements des deux disques d'extrémité et en les plaçant à l'intérieur. Des nervures longitudinales sont placées à l'intérieur des rainures longitudinales. Une plus grande fiabilité et la durabilité de la machine tournante en fonctionnement, même à son milieu contenant des particules abrasives.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la construction mécanique, en particulier une machine hydraulique à déplacement positif, à savoir des pompes et de moteurs hydrauliques à engrenages internes des rotors, et en particulier miltifaznomu leur exécution.
Connu machine rotative à denture interne, comprenant un boîtier avec une cavité cylindrique et les canaux d' aspiration et un fluide de travail d'évacuation, fermée des deux côtés des capuchons d'extrémité, disposé de manière coaxiale dans la cavité du rotor extérieur du boîtier avec une denture intérieure et des travailleurs en regard des creux de dents et monté à l' intérieur avec une excentricité un rotor interne avec les dents externes, montés de façon rigide sur l'arbre pour former des cavités entre les dents des deux chambres de rotor et d'aspiration et les chambres de décharge communiquées respectivement avec les canaux d'aspiration et de refoulement. Ainsi , entre les capuchons d'extrémité et les extrémités des disques d'extrémité du rotor annulaire extérieur monté de façon adjacente aux extrémités des rotors intérieur et extérieur des deux côtés, coaxial avec le rotor extérieur et ayant tourner autour d' un axe de rotation de ce dernier (SU 1714164 A2, 22.09.1987, F 1 01 C / 14). Cette machine est adopté en tant que prototype. Dans la machine tournante ci-dessus à condition d'étanchéité des vannes de fluide empêchant la fuite du fluide de travail à travers l'espace entre les capuchons d'extrémité et le logement de la zone d'injection dans la zone d'aspiration et à travers un intervalle entre le rotor extérieur et le carter, réalisant ainsi l'amélioration de l'efficacité de la machine. Cependant, lorsqu'ils traitent avec les médias, y compris les inclusions abrasives prévues le système d'étanchéité de dégagement échoue, l'efficacité de la machine est réduite, tout en réduisant la fiabilité et la durabilité de la machine en raison du frottement "sec" dans ses éléments.
La tâche de la solution technique consiste à améliorer la fiabilité et la durabilité de la machine rotative lors de son utilisation dans des environnements avec des inclusions abrasives de travail en réduisant la vitesse de glissement relatif des surfaces de contact des disques d'extrémité et les faces frontales des deux rotors, et par conséquent la réduction de l' usure, mais aussi à accroître l' efficacité de la machine en réduisant les fuites l'environnement de travail lors de l'utilisation de matériaux polymères pour revêtir les surfaces des deux rotors de contact. En outre, la tâche de l'invention est de faciliter la maintenance de la machine par le remplacement d'une dent libérable rotor extérieur au lieu de remplacer l'ensemble du rotor, et une réduction des coûts de réparation.
Pour résoudre cette tâche avec l'obtention du résultat technique que revendiqué dans la machine rotative connue un engrenage interne, comprenant un boîtier avec une cavité cylindrique et les canaux d' aspiration et un fluide de travail d'évacuation, fermée des deux côtés des capuchons d'extrémité, disposé de manière coaxiale dans la cavité du rotor extérieur du boîtier avec une denture intérieure et de travailleurs fenêtres dans des creux de dents et monté à l'intérieur du rotor intérieur excentrique avec les dents externes, montés de façon rigide sur l'arbre, dans lequel, entre les dents et les creux des deux rotors sont formés par les chambres d'aspiration et de refoulement communiquées respectivement avec les canaux d'aspiration et de refoulement, et entre les capuchons et les extrémités de l'extérieur et les rotors intérieurs montés des disques annulaires d'extrémité adjacentes aux extrémités de celui-ci à tourner autour de l'axe de rotation du rotor externe, selon l'invention, le rotor extérieur est réalisé détachable, et ses dents sont remplaçables reliés de manière rigide sur les deux disques d'extrémité pour former une «cage d'écureuil», et les disques d'extrémité rigidement fixé sur le rotor extérieur et prévu dans la zone périphérique d'encoches axiales uniformément disposés le long de la circonférence coaxiale avec le rotor extérieur et délimité par deux surfaces cylindriques de courbure différente, formant à leur intersection des évidements longitudinaux à travers des évidements des profondeurs, la surface de chaque dent amovible en contact avec le boîtier de la cavité est cylindrique pour coopérer avec celle-ci et tourner à l'intérieur, la surface de deux dents remplaçable extrémités est délimité par deux surfaces cylindriques de courbure différente, en formant à leur intersection des deux bords longitudinaux, et est configuré pour coopérer avec les évidements des deux disques d'extrémité et disposé à l'intérieur les nervures longitudinales placé dans les rainures longitudinales.
La surface cylindrique des évidements dans les disques et les parties d'extrémité des dents remplaçables, les plus éloignés de l'axe de rotation du rotor externe peut être formée avec une courbure plus petite.
Remplaçables dents du rotor externe dans la zone de travail de contact avec les dents du rotor interne peuvent être formés avec un revêtement de polymère élastique souple autour du périmètre de la section transversale.
La surface extérieure du revêtement polymère dents remplaçables du rotor extérieur placé en butée contre la cavité cylindrique du boîtier peut être pourvu de saillies longitudinales, faite en pointes des pics étendant radialement et placées au contact de l'engagement de la surface de travail avec le rotor interne - avec des saillies longitudinales en pente disposées radialement sommets et bases de saillies plus grande largeur.
Chacun des disques d'extrémité peut être réalisée amovible et se compose de deux coaxiaux, reliés ensemble par des portions de surface cylindrique, dont l'intérieur est pourvu de rainures, ainsi que les points d'intersection des bords des parties d'extrémité de chaque dent amovible avec un plan perpendiculaire à l'axe du rotor, peut être placé sur la conjugaison par deux les parties du disque.
connexion rigide des dents interchangeables du rotor extérieur avec les deux disques d'extrémité peut être réalisé par des éléments filetés disposés sur les axes de symétrie de chaque dent du rotor, de préférence à mi-hauteur des dents.
Brève description des dessins.

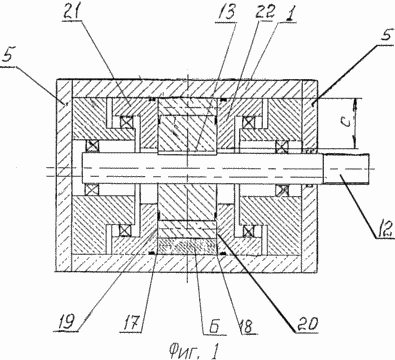

La figure 1 représente schématiquement une coupe longitudinale de la machine à rotor proposée.

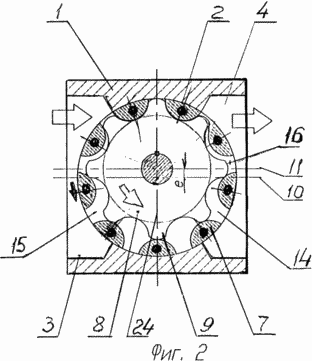

Figure 2 - une vue en coupe à travers la machine à rotor proposé deux rotors dans la zone des éléments filetés.

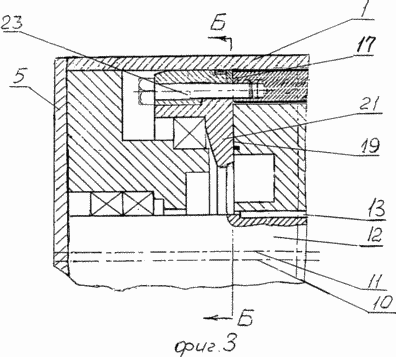

La figure 3 représente une coupe longitudinale d'une machine tournante dans la zone de la liaison filetée avec des filetages placés sur les axes de symétrie de chaque dent du rotor extérieur.
 La figure 4 montre une vue en perspective d'une dent avec une section amovible dans la zone de montage de l'élément fileté. |
 La figure 5 montre une vue latérale de l'extrémité de la dent interchangeable du rotor extérieur. |

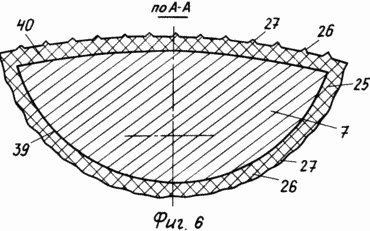

La figure 6 montre une section d'élargissement dent remplaçable zone de travail de contact croix.

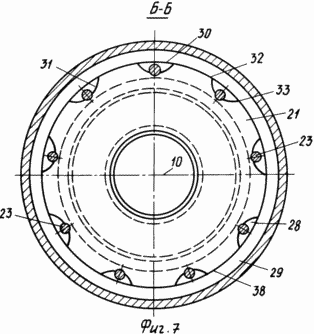

La figure 7 montre un disque d'extrémité pour former une cavité de dents remplaçables rotors latéraux.
La machine rotative comprend un boîtier 1 avec une décharge moyenne cavité 2 et les canaux 3 et 4, l'aspiration de travail cylindrique, côtés fermés embouts 5.
Ensemble de machine tournante est constituée d'un rotor débrayable externe 6 est disposée de façon coaxiale à l'intérieur de la cavité 2, pourvu de dents remplaçables internes 7 et du rotor intérieur 8 à denture externe 9 monté à l'intérieur du rotor extérieur 6 avec une excentricité "e" entre les axes 10 et 11, la rotation du rotor extérieur 6 et 8, respectivement, du rotor intérieur. 8, le rotor interne relié de manière rigide à l'arbre 12, par exemple, les 13 touches.
Le rotor extérieur est formé avec à travers les fenêtres 14 placées dans les dépressions 7. ses dents 9 du rotor interne des dents 8 sont fabriqués à partir d'un côté d'entrer dans les cavités des dents 7 et le rotor extérieur 6 étroitement en contact avec les têtes des dents du rotor externe 7 à un endroit diamétralement opposé à l'endroit de l'engagement avec les évidements les dents 7 d'autre part, pour former une chambre 16 chambre d'aspiration 15 et de refoulement. Le nombre de dents du rotor extérieur 6, 7 est supérieur au nombre de dents du rotor interne 8 9 par unité.
Aux deux extrémités 17 et 18 du rotor extérieur 6 et les deux extrémités 19 et 20 viennent en butée le rotor interne 8 avec un écart de 0,05 mm anneau, un rotor coaxial avec les disques extérieurs d'extrémité 21 et 22, dont la première est reliée rigidement à la face d'extrémité 17 et la seconde - 18 avec une face d'extrémité du rotor extérieur 6 pour former une seule rotation de la pièce. connexion rigide avec le disque de rotor externe 6 peut être réalisé au moyen d'éléments filetés séparés, tels que des broches 23, 24 placées sur les axes de symétrie de chaque dent amovible 7.
La surface de contact de travail des deux rotors, ou chacun d'eux peut être formé avec un polymère élastique élastique revêtement 25, la surface extérieure du polymère élastique revêtement souple dents remplaçable est munie de saillies longitudinales 26, réalisé avec des pics pointus 27 sur le côté adjacent à la cavité cylindrique 2 du boîtier 1, et avec des plats hauts 27 et un large saillies de contact de base de l'engagement avec la surface de travail du rotor interne. Replaceable dents du rotor externe 7 sont reliées rigidement aux deux disques d'extrémité 21 et 22 pour former une «cage d'écureuil», et ne changent pas leur position pendant le fonctionnement. Chaque extrémité 22 et le disque 21 est amovible et se compose de deux parties coaxiales, couplées entre elles. La partie extérieure 29 de chaque disque adjacent à la surface cylindrique 2 du boîtier 1 et la partie intérieure du cylindre principal de disque est pourvu d'évidements traversants 28 placés de façon uniforme autour de la circonférence, coaxiale avec le rotor extérieur. Chaque évidement 28 est délimité par deux surfaces cylindriques 30 et 31 de courbure différente qui se forment dans l'intersection entre les deux axiale latérale des évidements 32 et 33 sur toute la largeur du disque et la surface cylindrique 30 avec une courbure plus petite est la plus éloignée de l'axe de rotation 10 du rotor extérieur et la surface 31 plus grande courbure est situé plus près de l'axe 10 de rotation du rotor. Les surfaces des deux parties d'extrémité de chaque dent amovible et délimitée par deux surfaces cylindriques 34 sont de moins en 35 avec une plus grande courbure, en formant à leur intersection des deux bords longitudinaux 36 et 37 et adapté pour coopérer avec des évidements 28 sur les deux disques d'extrémité et disposé à l'intérieur de ces encoches, en comprenant des nervures en plaçant 36 et 37 dans les évidements 32 et 33 respectivement, les nervures 36 et les parties d'extrémité 37 des dents 7 et les creux adjacents 32 et les évidements 28, 33 sont placés sur les deux côtés de l'interface de ligne de chaque disque. La surface de travail 39 de la dent remplaçable 7 en contact avec le rotor intérieur est adapté pour venir en prise avec le rotor. 40 surface de dent remplaçable 7 en contact avec la cavité 2 du boîtier 1, est cylindrique pour correspondre à la cavité, et cette rotation dans celui-ci.
Machine rotative à engrenages internes peut fonctionner en mode pompe et en mode moteur hydraulique. Lors du fonctionnement dans le mode de fonctionnement du fluide hydraulique est alimenté sous pression la chambre 15 en expansion et fait tourner l'ensemble rotatif, avec ses rotors, en premier lieu mise en mouvement autour de son axe du rotor extérieur 6, puis à travers les dents d'engrenage internes des rotors est entraîné en rotation l'arbre 12. le volume des chambres de travail 16 diminue et le fluide hydraulique est déplacé d'eux.
Effectuer les disques annulaires d'extrémité 21 et 22 tout au long de sa surface annulaire plane adjacente aux deux extrémités des rotors extérieur et intérieur de toute l'épaisseur "s" de la surface annulaire, de réduire les fuites en éliminant le vide et en scellant les chambres de travail 15 et 16, ce qui augmente l'efficacité de la machine.
Lorsque la machine comme un arbre de pompe 12, qui dans ce cas est l'arbre d'entraînement provoque la rotation du rotor interne 8 qui, grâce à ses dents en prise avec les dents 7, 9, le rotor externe entraîne le déplacement de ce dernier en rotation. En faisant tourner les rotors rotatifs de l'unité de travail fluide circule dans la chambre d'aspiration 15, ce qui augmente le volume de travail, puis hors de la chambre de refoulement 16, dont le volume est réduit, est déplacé au consommateur.
En optimisant la taille de la surface annulaire plane d'une épaisseur de l'entraînement mécanique et l'interface des surfaces de butée des disques avec les extrémités des deux l'ensemble rotatif de rotors, mais aussi grâce aux rotors de revêtement de polymère élastique élastiques en prise des surfaces de contact de fonctionnement, y compris en effectuant sur la surface extérieure du revêtement polymère de saillies longitudinales avec des sommets pointus en venant buter contre la cavité cylindrique du boîtier, et avec des sommets plats et des côtés de base plus large en contact avec le rotor intérieur est réalisé d'étanchéité des surfaces de travail et l'étanchéité des chambres d'aspiration et de décharge et augmente ainsi l'efficacité de la machine, même lors de son utilisation dans des environnements de travail contenant des particules abrasives . Utilisation de la machine proposée permettra d'améliorer la maintenabilité de la machine et de réduire le coût des réparations en raison de la mise en œuvre de la scission du rotor externe, et ses dents remplaçables, ce qui est très important dans les conditions de travail dans les environnements abrasifs. L'amélioration de la fiabilité de la machine et la durabilité est assurée en réduisant la vitesse relative des faces d'extrémité du rotor par rapport à l'anneau plat du disque. Cela contribue à l'installation fiable de la dent amovible se termine dans les recoins de disques avec nervures de verrouillage extrémités appariées de ces dents avec des rainures latérales dans les évidements durs.
REVENDICATIONS
Machine rotative à denture interne, comprenant un boîtier avec une cavité cylindrique et les canaux d'aspiration et un fluide de travail d'évacuation, fermée des deux côtés des capuchons d'extrémité, disposé de manière coaxiale dans la cavité du rotor extérieur du boîtier avec une denture intérieure et des travailleurs en regard des creux de dents et monté à l'intérieur de l'excentrique intérieur le rotor avec une denture externe, monté de façon rigide sur l'arbre, dans lequel, entre les dents et les creux des deux rotors formés d'aspiration de la chambre et d'évacuation communiquées respectivement avec les canaux d'aspiration et de refoulement, et entre les capuchons d'extrémité et les extrémités des rotors extérieurs et intérieurs montés des disques annulaires d'extrémité adjacents aux extrémités celui-ci peut tourner autour de l'axe de rotation du rotor extérieur, dans lequel le rotor extérieur est réalisé détachable, et ses dents sont remplaçables de façon rigide relié aux deux disques d'extrémité pour former une «cage d'écureuil», et les disques d'extrémité rigidement fixée sur le rotor extérieur et prévu dans la zone périphérique des rainures axiales sont régulièrement disposées le long de la circonférence coaxiale avec le rotor extérieur et délimité par deux surfaces cylindriques de courbure différente, formant à leur intersection des évidements longitudinaux sur toute la profondeur des évidements, la surface de chaque dent amovible en contact avec le boîtier de la cavité cylindrique pour coopérer avec celle-ci et la rotation à l'intérieur, la surface des deux extrémités de la dent remplaçable est délimité par deux surfaces cylindriques de différentes courbures, à leur intersection formant deux bords longitudinaux et configuré pour coopérer avec des évidements les deux disques d'extrémité et en les plaçant à l'intérieur, des nervures longitudinales disposées à l'intérieur des rainures longitudinales.
Machine selon la revendication 1, caractérisé en ce que la surface cylindrique des évidements dans les disques et les parties d'extrémité des dents remplaçables, les plus éloignés de l'axe de rotation du rotor extérieur est formé avec une courbure plus petite
Machine selon la revendication 1, caractérisé en ce que les dents interchangeables du rotor extérieur dans la zone de travail de contact avec les dents du rotor interne formée par un revêtement polymère élastique élastique autour du périmètre de la section transversale.
La revendication de la machine 3, caractérisé en ce que la surface extérieure du revêtement polymère de dents remplaçables du rotor extérieur placé en butée contre la cavité cylindrique du boîtier est pourvue d'une saillie longitudinale disposée radialement avec des pics aigus, et placé avec la surface de travail de la prise de contact avec le rotor intérieur - avec des projections longitudinales avec des sommets plats et radialement espacés d'une largeur supérieure base de saillies.
Machine selon la revendication 1, caractérisé en ce que chacun des disques d'extrémité est amovible composée de deux coaxiales, couplées entre elles par des portions de surface cylindrique, dont l'intérieur est pourvu d'évidements, et les points d'intersection des bords des parties d'extrémité de chaque dent amovible avec un plan perpendiculaire à l'axe du rotor sont placés sur les lignes couplant les deux parties du disque.
Machine selon la revendication 1, caractérisé en ce que la liaison rigide des dents interchangeables du rotor extérieur avec les deux disques d'extrémité réalisés par des éléments filetés disposés sur les axes de symétrie de chaque dent du rotor, de préférence à mi-hauteur des dents.
Version imprimable
Date de publication 14.12.2006gg
