Fédération de Russie Patent RU2088762
PISTON MOTEUR ROTARY
Nom du demandeur: Yahnis Leonid Isakovich
Nom de l'inventeur: Yahnis Leonid Isakovich
Le nom du titulaire du brevet: Yahnis Leonid Isakovich
Adresse de correspondance:
Date de début du brevet: 19.11.1991
Utilisation: en génie mécanique. Le moteur à pistons rotatifs selon l'invention comprend un boîtier, un rotor solidaire de l'arbre de sortie, des rouleaux. installé dans les alésages logeant le rotor excentrique bague tournante reposant sur des rouleaux synchroniseur vitesses de rotor angulaires et le groupe des segments de piston, un élément de chacun est monté pivotant sur l'anneau et l'autre est reliée au rotor, dans lequel les canaux de distribution du rotor fait pour la fourniture et l'enlèvement l'environnement de travail. Des éléments de piston reliée au rotor, par exemple des vérins, destinés que le rotor des alésages tangentiels disposés à une distance prédéterminée de l'axe du rotor.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie mécanique et peut être utilisé dans le moteur en hydraulique et transmissions pnevmoobemnyh véhicules, équipements de process hydrauliques et pneumatiques.
Moteur hydraulique à pistons radiaux connus , comprenant un corps définissant un canal d'amenée et l' évacuation du fluide de travail, installé dans le carter de rotor formé d'un seul tenant avec l'arbre de sortie, la bague tournante, le rotor excentrique, reposant sur des galets montés dans les alésages du boîtier, les groupes de pistons, l' un des éléments montés de façon pivotante sur la bague et l'autre sur le rotor, une transmission à engrenages, une synchronisation de la vitesse angulaire du rotor et la bague excentrique (SU, 1581852, F 04 B 1/04, 1990).
Un inconvénient de la structure en cours d' examen est que le couple résultant de la puissance de l' arbre de sortie est la différence entre les couples sur l'anneau et le rotor, la valeur d'excentricité est déterminée par rapport aux anneaux du rotor. L'inconvénient associé à un agencement radial des éléments de piston par rapport au rotor et la direction de la force de l'impact de l'environnement de travail proche de 90 ° par rapport à la direction principale de mouvement (rotor).
Objet de l'invention augmentent la force de couple sur l'arbre de sortie du moteur.
Le résultat technique est obtenu en ce qu ' un élément de chacun des groupes de moteurs à pistons montés de façon pivotante sur un anneau excentrique repose sur des galets montés dans les alésages du boîtier, et l'autre est relié au rotor et est , par exemple , sous la forme d'alésages tangentiels dans le rotor situé à une spécifiée la distance de l'axe du rotor.
 |
 |

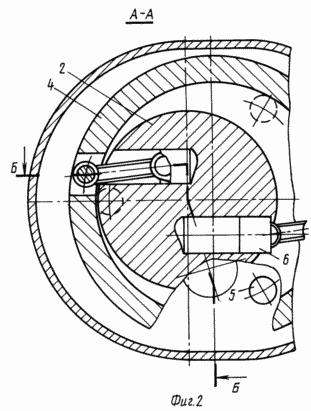

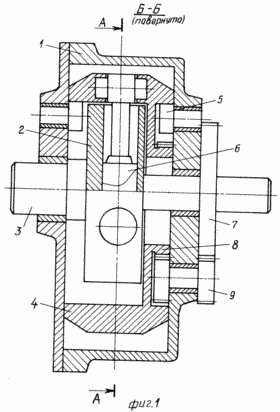

La conception du moteur est illustrée par les dessins, où la figure 1 est un moteur à piston rotatif, la coupe B-B de la figure 2; Fig. 2 vue en coupe A-A de la figure 1.
Le moteur rotatif à mouvement alternatif comprend un boîtier 1 dans lequel un rotor 2 est solidaire de l'arbre de sortie 3. Le rotor 2 excentré dans le carter annulaire 4. Dans le boîtier des deux côtés de la bague sont réalisés des alésages de cylindre espacés de manière uniforme, dans lequel il y a des rouleaux de support 5, coopérant avec la surface intérieure de la bague rotative 4. le rotor 2 à égale distance de l'axe sont faits alésage tangentiel servant des groupes cylindre à piston. Dans ce cas, les canaux de distribution dans le rotor pour l'alimentation et l'évacuation du fluide de travail peuvent être effectuées sur la bague tournante 4 pistons est monté de façon pivotante 6 groupes alternatifs. L'arbre du rotor 3 et la couronne rotative 4 fixe 7 et 8, avec le même nombre de dents et le même bloc d'engrenage monté sur le carter 9, qui coopère avec des pignons 7 et 8.
PISTON ROTARY ENGINE RUNNING COMME SUIT
la pression de fluide détectée par les pistons, est transmis par la bague tournante, les rouleaux d'appui du logement. la pression de fluide détectée par les cylindres réalisés sous forme d'alésages tangentiels dans le rotor par des alésages déplacement par rapport à l'axe du rotor, il est directement converti en une force de couple sur l'arbre du rotor. En outre, la quantité de mélange proportionnel couple de l'alésage par rapport à l'axe du rotor et ne dépend pas de l'excentricité du rotor par rapport à l'anneau rotatif. La présence de la transmission à engrenages vous permet de synchroniser la rotation du rotor et la bague rotative, déchargez groupe de piston des forces radiales et de réduire leur contribution.
REVENDICATIONS
Le moteur rotatif à mouvement alternatif comprenant un corps monté dans un logement d'un rotor relié de manière fixe à l'arbre de sortie, des rouleaux montés dans les alésages logeant le rotor excentrique bague tournante reposant sur des rouleaux synchroniseur vitesses angulaires de rotor et le groupe de segments de piston, un élément de chacun desquels montée pivotante sur la bague et l'autre est reliée au rotor, dans lequel les canaux de distribution de rotor réalisé pour l'alimentation et l'évacuation du fluide de travail, caractérisé en ce que les éléments de piston reliés au rotor, par exemple des cylindres, conçu sous forme de perçages tangentiels dans le rotor situé à une distance prédéterminée de l'axe du rotor.
