Fédération de Russie Patent RU2285144
PROCÉDÉ DE PRODUCTION ET DE CONVERSION D'ÉNERGIE DE L'ENVIRONNEMENT DE TRAVAIL EN TRAVAIL MÉCANIQUE ET DISPOSITIF POUR SA MISE EN ŒUVRE
Nom du demandeur: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Nom de l'inventeur: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Le nom du titulaire du brevet: Klyucherev Oleg (RU); Andreev Evgeny (RU); Davydenko Roman Alenovich (RU)
Adresse de correspondance: 196270, Saint - Pétersbourg, l' autoroute Pulkovo, 5/1, kv.1, R.A.Davydenko
Date de début du brevet: 09.10.2000
L'invention concerne l'ingénierie électrique, notamment pour les systèmes de propulsion et peut être utilisé dans les moteurs. Procédé de production de fluide de travail et à convertir l'énergie en travail mécanique consiste à convertir l'énergie d'expansion du fluide de travail à deux composants à un travail utile. Dans un premier composant gazeux comprimé séparément du composant liquide et ensuite le composant gazeux à un fluide comprimé est injecté, le composant liquide est préchauffé à une température égale ou supérieure à la température des composants gazeux comprimé. L'étendue moyenne à deux composants résultant pour obtenir l'énergie mécanique. Injection de produire des composants liquides dans la chambre de mélange. La chambre est uniformément les composants gazeux et liquides mélangés, puis formés à travers un milieu à deux composants produire une puissance de décharge électrique, fournissant constituant évaporation milieu liquide et la destruction des molécules de fluide de travail pour former le plasma, ainsi que d'un composant liquide est l'eau. Dispositif pour recevoir et convertir l'environnement de travail de l'énergie en travail mécanique comprend la machine de compression-détente, réalisé sous la forme d'une machine à piston. Dans la partie supérieure de l'unité piston-cylindre monté sur des soupapes d'admission et de sortie pour le passage du fluide de travail et la buse pour délivrer un composant liquide. et l'appareil comprend une source indépendante de chaleur, et le système d'alimentation en chaleur du composant liquide et le composant du système d'alimentation en gaz de traitement. Le dispositif est pourvu d'une configuration arrondie de la chambre de mélange, dans laquelle introduite à travers les électrodes passe-fils associés à des circuits électriques avec le générateur d'énergie électrique. Buse d'amenée d'un composant liquide situé dans la partie supérieure de la chambre de mélange entre les électrodes, et la chambre de mélange est reliée à l'extrémité supérieure du conduit de transition du cylindre.
DESCRIPTION DE L'INVENTION
L'invention concerne l' énergie, le moteur tourne à la vapeur a appelé les gaz chauds, mais aussi des dispositifs pour le traitement des gaz chauds elektrovozbuzhdayuschimi signifie.
phénomène connu de la chimie des plasmas froids dans lesquels des ions atomes d'oxygène, d' azote, d' argon et d' autres gaz à vol électroniques coquille supérieure formée et d' autres espèces réactives avec dégagement de chaleur due à l'effondrement partiel d'atomes nucléaires. Termes et conditions pour l'apparition de la chimie du plasma sont déterminées par une température d'environ 3000 ° C et peuvent être créés par des décharges électriques (le magazine "Bulletin industriel", №9,1999, p.19).
méthode connue d'augmenter l'énergie de l'environnement de travail pour effectuer un travail utile englobe les processus d'absorption du milieu de travail, sa compression, transmission par le biais de l' environnement de travail environnement elektrovozbuzhdayuschey comprimé (arc électrique ou faisceau laser) avec l' augmentation de l' énergie de l'environnement de travail et l'expansion du fluide de travail pour produire un travail utile . Pour mettre en oeuvre cette machine procédé de piston est pourvue d'un cylindre, au sommet duquel il y a des soupapes d' entrée et de sortie et les électrodes reliées à un générateur de circuits électriques et et le mouvement piston à mouvement alternatif dans le cylindre (demande britannique № 2241746 F 02, G 1 / Journal 02. Résumé "inventions du monde", numéro №65, №5, 1993, p 22). Cependant, l'ionisation et de produire un excès d'énergie dans le milieu de travail (air) est nécessaire un générateur assez puissant de l'électricité.
moyen de convertir la chaleur en travail mécanique et de la centrale pour sa mise en oeuvre, qui consiste à utiliser l'énergie de dilatation du fluide de travail à deux composants, dans lequel le composant gazeux initialement comprimé séparément du liquide connu, puis à un composant gazeux comprimé du composant liquide injecté, le composant liquide est préchauffé à une température appareil égale ou supérieure à la température des composants compressés, et connu pour la mise en oeuvre de ce procédé, comportant une machine de compression-extension, conçue comme une machine à piston, dans la partie supérieure du cylindre qui est monté de soupapes d'entrée et de sortie pour le passage du fluide de travail et la buse d'alimentation en composants liquides autonomes source de chaleur, le chauffage et l' alimentation des composants liquides du système, les composants gazeux du système de traitement et de livraison (brevet RF №2075599, F 01 K 21/00. Bull. №8 du 20/03/97). Cependant, pour obtenir de l'énergie thermique ne soit pas utilisé l'énergie interne d'un fluide de travail à deux composants.
Le résultat technique qui peut être obtenu en réalisant l'invention basée sur la méthode proposée de l' environnement et la conversion d'énergie de travail est d'améliorer l'efficacité des centrales électriques et des moteurs alimentés par les gaz chauds, adressant la propreté de l' environnement des centrales prometteuses.
Pour atteindre ce résultat technique, dans le procédé d'obtention et de conversion de l'environnement de travail de l' énergie en travail mécanique, consiste à convertir l'énergie d'expansion à deux composants du fluide de travail en travail utile, dans lequel le composant gazeux de l'original compressé séparément du liquide, et un composant gazeux comprimé du composant liquide injecté, et le composant liquide est préchauffé à une température égale ou supérieure à la température des composants compressés, et le milieu à deux composants résultant étendre afin d'obtenir l'énergie mélangé les composants gazeux et liquides mécaniques uniformément dans la chambre de mélange, puis à travers le milieu à deux composants qui en résulte est transmise la capacité de décharge électrique, fournissant l'évaporation des composants liquides du milieu et la destruction des molécules de fluide de travail pour former un plasma.
Introduction au procédé proposé pour la préparation et la conversion de l'énergie du fluide de travail mélangeant uniformément gazooobraznoy et un composant liquide et traversant la capacité résultante de deux composantes moyenne décharge électrique, fournissant l'évaporation du composant liquide du milieu et de la destruction des molécules de fluide de travail pour former un plasma, offre une nouvelle propriété, consistant à augmenter l'énergie combinée le fluide de travail par évaporation à une pression croissante et l'ionisation du milieu et par la destruction par décharge électrique des molécules qui fournissent un environnement de travail, ce qui conduit à la libération de chaleur et d'augmentation de la température du milieu au début du processus d'expansion.
La méthode proposée pour produire du fluide de travail et à convertir l'énergie en travail mécanique peut être réalisé dans le dispositif décrit ci - dessous.
Dispositif pour recevoir et convertir l'énergie fluide de travail, comprenant une machine de compression-extension, conçue comme une machine à piston, dans la partie supérieure du cylindre qui est monté de soupapes d'entrée et de sortie pour le passage du fluide de travail et la buse d'alimentation en composants fluides source indépendante de chaleur, le système de chauffage et l'alimentation des composants liquides, un système de traitement et les composants gazeux, est pourvu d'une chambre de mélange configuration qui est entré par passe-fils électrodes associées des circuits électriques avec le générateur d'énergie électrique arrondie, dans lequel la buse d'alimentation en un composant liquide situé dans la partie supérieure de la chambre de mélange entre les électrodes, une chambre de mélange reliée à l'extrémité supérieure du passage de cylindre.

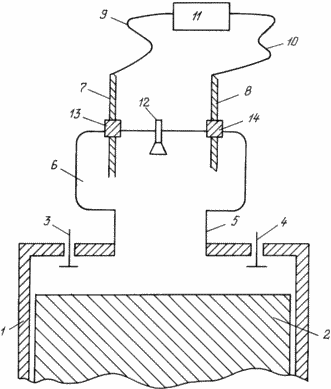

Le dessin montre un dispositif de machine à piston mise en oeuvre du procédé proposé pour la production de fluide de travail et à convertir l'énergie en énergie mécanique.
 |
Machine à mouvement alternatif destiné à convertir la chaleur en travail mécanique, qui met en oeuvre le procédé selon l'invention comprend un cylindre 1 à l'intérieur duquel se trouve une machine à piston et cylindre 2. Le piston 1 à la partie d'extrémité supérieure munie d'une entrée 3 et de sortie des soupapes 4 et 5 est reliée à la voie de passage avec une chambre de mélange spéciale 6 qui comprend des électrodes 7 et 8 sont associés des circuits 9 et 10 avec le générateur d'énergie électrique 11 entre les électrodes 7 et 8 est la buse 12 d'alimentation en composants du fluide comprimé. Les électrodes 7 et 8 montés dans le cylindre 1 par l'intermédiaire des manchons 13 et 14 en matériau isolant. |
La méthode proposée est réalisée dans une machine à piston décrit comme suit.
Lorsque le piston se déplace vers le bas à partir BMT 2 à travers la soupape d'admission 3 du cylindre et l'air ambiant est aspiré dans une (partie d'un fluide de travail du gaz). En arrivant à la BDC, le piston 2 commence à se déplacer vers le haut vers TDC, la compression du gaz de procédé commence à travailler composants du milieu, dans lequel un passage de gaz comprimé à travers le composant 5 est principalement concentrée dans une chambre de mélange spéciale 6. Lorsque le piston 2 atteint le point mort haut dans une chambre de mélange 5 injectée sous pression à travers la buse 12, préalablement chauffée, d'un composant liquide (par exemple de l'eau) qui, en raison de la configuration arrondie de la chambre de mélange 6 est uniformément mélangé avec le composant gazeux. Après que le milieu de décharge électrique résultant à deux composants est passé entre les électrodes 7 et 8 circuits associés 9 et 10 avec le générateur d'énergie électrique 11. La décharge électrique augmente le fluide de travail à travers l'évaporation des composants liquides du milieu, et à chauffer davantage le fluide de travail, qui sont généralement brusquement Il augmente milieu de travail de l'énergie.
La chaleur de vaporisation libérée et la pression du fluide de travail en travail mécanique est réalisé dans le développement d'un milieu de travail 2 et le piston passe de TDC à BDC. Le fluide de travail usé est évacué à partir du cylindre 1 à travers la soupape d'échappement 4 lorsque le piston 2 se déplaçant de BDC au point mort haut, avec une réduction subséquente in vivo. Ensuite, le cycle de machine à piston se répète.
Pour la sécurité des électrodes 7 et 8 sont installés dans la chambre de mélange 6 au moyen de bouchons 13, 14 en matériau isolant.
SOURCES D'INFORMATION
Magazine "Bulletin industriel", №9, 1999, p.19.
Demande au Royaume-Uni №2241746, F 02 G 1/02. Résumé Journal "Inventions du monde", question №65, №5, 1993, p.22.
brevet RF №2075599, F 01 K 21/00. Bull. №8 du 20/03/97 - prototype.
REVENDICATIONS
Procédé pour la préparation et la conversion de travail énergie d'un fluide en travail mécanique, qui consiste à convertir l'énergie d'expansion à deux composants du fluide de travail pour un travail utile, tandis que le composant gazeux initialement comprimé séparément du liquide, puis à un composant gazeux comprimé du composant liquide injecté, le composant liquide est préchauffé à une température égale ou supérieure à la température des composants gazeux comprimé et le milieu à deux composants résultant étendre à obtenir de l'énergie mécanique, caractérisé en ce que les composants liquides de l'injection est effectuée dans une chambre de mélange mélangé de façon homogène dans la chambre d'un des composants liquides et gazeux, puis à travers le milieu à deux composants résultant produire une puissance de décharge électrique, fournir une fraction de milieu liquide de vaporisation du fluide de travail et de rupture moléculaire pour former le plasma, ce qui entraîne une augmentation du fluide de travail de l'énergie, tandis que comme composant liquide est l'eau.
Dispositif pour recevoir et convertir de travail énergie d'un fluide en travail mécanique, comprenant une machine de compression-extension, conçue comme une machine à piston, dans la partie supérieure du cylindre qui est monté de soupapes d'entrée et de sortie pour le passage du fluide de travail et la buse d'alimentation en composants du fluide source indépendante de chaleur configuration qui est entré par passe-fils électrodes associées des circuits électriques avec le générateur d'énergie électrique, système de chauffage et du système de composants, de traitement et de distribution de liquide d'un composant gazeux, caractérisé en ce qu 'il est pourvu d'une chambre de mélange d'alimentation arrondie, dans lequel la buse d'alimentation en composants liquides est dans la partie supérieure de la chambre de mélange entre les électrodes, et la chambre de mélange est reliée à l'extrémité supérieure du conduit de transition du cylindre.
