invention
Fédération de Russie Patent RU2105889
DISQUE RING moteur rotatif à combustion interne
Nom du demandeur: Michael G. Zotov; Nosov Valeriy Romanovich
Nom de l'inventeur: Michael G. Zotov
Le nom du titulaire du brevet: Michael G. Zotov; Nosov Valeriy Romanovich
Adresse de correspondance:
Date de début du brevet: 12.09.1995
Utilisation: d'un moteur à combustion interne à disque annulaire rotatif peut être utilisé comme un moteur à combustion interne, un compresseur ou d'une pompe. Le cylindre selon l'invention formée sur un disque monté de façon coulissante sur l'axe et relié au rotor creux, de sorte qu'ils tournent à la même vitesse angulaire; les pistons divisant les plaques sont fabriquées à montée de manière coulissante sur le plancher et l'axe du rotor de telle sorte que le mouvement est assuré par la vapeur d'eau, le cylindre à piston par rapport à l'autre; axe et un rotor cylindrique creux, leurs extrémités montées de manière coulissante dans le capuchon d'extrémité du creux des rondelles de rotor cylindrique sont fixés les uns aux autres rayons, en formant une «cage d'écureuil».
DESCRIPTION DE L'INVENTION
L'invention concerne des moteurs à pistons rotatifs et peut être utilisé comme un moteur à combustion interne, un compresseur ou d'une pompe.
à piston rotatif connu moteur Wankel, où le degré d'étanchéité de la chambre de travail est assez élevé, mais la conception est compliquée à fabriquer [1]
Machine connue à plateau tournant qui peut fonctionner en mode moteur, comprenant un corps fixe avec un alésage interne cylindrique, un rotor cylindrique creux monté de manière excentrique dans l'alésage à son axe. L'alésage a une entrée et de sortie de travail fenêtres fluides. Le rotor fait profilées rainures radiales définies dans celle-ci des inserts qui sont placés dans des plaques de séparation. des plaques de séparation sont installés dans les yeux, qui couvre l'axe coïncidant avec l'axe de l'alésage. L'inconvénient de cette conception est le faible degré d'étanchéité des chambres de travail [2]
Afin d' éliminer ces inconvénients , il est proposé disque de conception moteur rotatif circulaire, dans lequel les plaques de séparation sur les deux côtés sont montés des pistons et les cylindres sont réalisés pour conduire assise mobile sur l'axe , de sorte que les pistons viennent dans des cylindres pour permettre un mouvement de la paire de l' ensemble piston-cylindre par rapport à l'autre . rotor creux mobile fixé sur les deux côtés à l'extrémité gauche et à droite caps logement, il est valable pour la sélection du couple engrenage. De même, les plaques d'extrémité et l'axe est fixe. Le disque est relié à une tige ou d'un rotor creux avec un pignon satellite, de sorte que l'entraînement de rotor creux et tournent à la même vitesse angulaire.

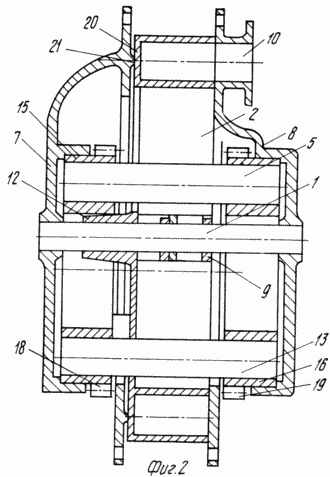

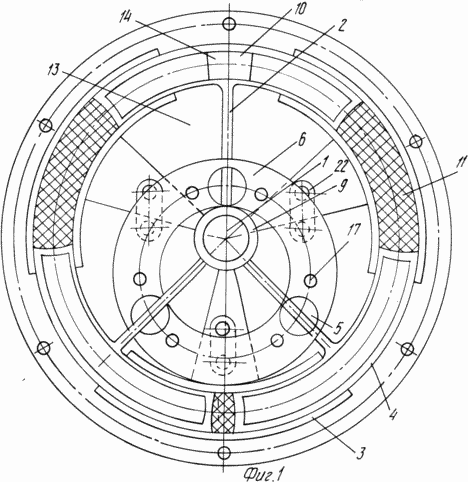

Fig. La figure 1 représente le moteur de disque circulaire proposé configuré comme un moteur à combustion interne, une vue en coupe transversale: la Fig. La figure 2 est une coupe longitudinale.
 |
Moteur rotatif annulaire de disque comporte un arbre 1 monté de façon coulissante dans les capuchons moulés d'extrémité 7 et 8 sur l'essieu par l'intermédiaire des pattes 9, à une extrémité solidarisée de séparation plaque 2 sur la plaque de séparation de deux côtés effectué piston 4 sur l'axe 1 et le disque 12 monté de façon réglable avec le cylindre 3 de sorte que les pistons dans les plaques adjacentes comporte un cylindre 11 formant une chambre de combustion; le disque 12 glisse le long de la surface 21 de l'embout 7; Il existe 13 fenêtres dans le disque, à travers lequel les inserts 5 rayons et 17. La plaque de séparation 2 par l'intermédiaire de l'insert 5 avec la rainure accouple avec situé excentriquement par rapport au creux du rotor 6 axe 1, composé de deux rondelles cylindriques 15 et 16 sont collées les unes aux autres rayons 17 formant ainsi une "cage d'écureuil". Ses rondelles cylindriques 15 et 16 de l'arbre creux 6 monté coulissant sur la gauche et à droite 7 8 embouts, les rondelles cylindriques montés des engrenages 18 et 19 pour la sélection du couple. Le disque 12 est relié au rotor 6, la tige creuse 22; dans le capuchon d'extrémité 8 comporte une fenêtre 14 pour purger la chambre de combustion 10 et pour amener le mélange de carburant et d'une pompe à carburant est fixé ou des bougies d'allumage. Moteur rotatif à combustion interne annulaire de disque fonctionne comme suit. Lors du déplacement de l'air comprimé creux du rotor 6 dans le sens horaire (pour la variante diesel) ou du mélange de carburant se produit dans la moitié droite du compartiment moteur 11 dont le volume de la rotation du rotor creux 6 diminue. Lorsque la chambre de combustion 11 a atteint sa position inférieure, l'injection de carburant se produit (diesel mode de réalisation), l'allumage du mélange air-carburant par une bougie d'allumage (non représenté). La moitié gauche du moteur à combustion interne en agissant sur la paroi de la chambre de combustion, un rotor creux 6 est entraîné en rotation dans le sens horaire et, lorsque la chambre de combustion atteint sa position supérieure, la fenêtre 14 est maintenu sa purge, le mélange de combustible de remplissage de la chambre de combustion à travers la fenêtre 10. Ensuite, le processus est répété. |
REVENDICATIONS
Moteur rotatif à combustion interne annulaire de disque comprenant un boîtier ayant un axe, un boîtier d'alimentation et le fluide de travail de décharge, un rotor cylindrique creux avec des fentes, positionné excentriquement par rapport à l'axe, fixé dans des inserts qui divisent la plaque à une extrémité qui est formée pattes couvrant l'axe, dans lequel que les plaques des deux côtés de son piston est réalisé, et les cylindres sont réalisés sur le disque, fixé de manière mobile sur l'essieu de telle sorte que le mouvement est assuré par une paire de piston et de cylindre par rapport à l'autre pour former une paire de bague de piston-cylindre.
Moteur selon la revendication 1, caractérisé en ce que l'entraînement est relié au rotor creux, de sorte qu'ils tournent à la même vitesse angulaire.
Moteur selon la revendication 1, caractérisé en ce que l'axe du rotor cylindrique creux et à leurs extrémités montée de façon mobile dans l'extrémité recouvre.
Moteur selon la revendication 1, caractérisé en ce que les rondelles de rotor creux cylindriques fixés les uns aux autres aiguilles pour former une «cage d'écureuil».
Moteur selon la revendication 1, caractérisé en ce que le boîtier se présente sous la forme de deux embouts reliés les uns aux autres par des éléments de fixation, situé sur l'alimentation de fenêtre couvercles et l'évacuation du fluide de travail, et une bougie d'allumage ou d'une pompe d'injection de carburant.
Version imprimable
Date de publication 24.12.2006gg
