Fédération de Russie Patent RU2279594
Dispositif pour convertir un mouvement oscillatoire
Dans la mise en rotation inverse
Nom du demandeur: Etat Établissement éducatif de l' enseignement supérieur professionnel Education "State Technical University Oulianovsk" (RU)
Inventeur Nom: David M. White (RU)
Le nom du titulaire du brevet: Etat Établissement éducatif de l' éducation professionnelle "Ulyanovsk State Technical University" Higher (RU)
Adresse de correspondance: 432027, Oulianovsk, Venise du Nord, 32, GOU VPO "Oulianovsk Université technique d' Etat", vice-recteur pour les travaux scientifiques
Date de début du brevet: 15.02.2005
L'invention se rapporte à la construction mécanique et peut être utilisé en tant que mouvement du transducteur sans contact. L'appareil comprend un élément d'entraînement avec un aimant permanent associé à la source linéaire de vibrations mécaniques, un élément entraîné monté sur un axe horizontal des éléments de travail et un mécanisme synchrone à aimant permanent. L'élément entraîné est immergé dans le fluide du réservoir. Les éléments de commande sont montés symétriquement sur les tiges radiales des flotteurs, chacun desquels le diaphragme est conçu comme un boîtier assemblé à partir de deux membranes qui claquent sphériques avec un aimant permanent sous la forme d'un disque aimanté axialement. Le mécanisme de synchronisation est prévu dans un réservoir situé au-dessous de l'aimant permanent mobile et un réservoir fixe monté au-dessus de l'aimant permanent faisant face aux aimants permanents sur les flotteurs et les pôles éponyme heteronymic respectivement. Le résultat technique est d'étendre les capacités fonctionnelles du dispositif.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la construction mécanique et peut être utilisé comme divers types de mouvement des transducteurs sans contact dans l'autre.
Des moyens connus pour convertir un mouvement oscillatoire en rotation inverse, comportant l'élément d' entraînement sous la forme d'une tige reliée à une source de vibrations mécaniques, l'élément entraîné sous la forme d'un disque rotatif fixé dans des supports de rotation, et le mécanisme d'interaction des unités comprenant des disques intermédiaires, élastique, friktsionnnh et pré éléments déformés (voir AS URSS №1296764, Cl F 16 H 21/48 1987 [1]; .. ac CCCP №1578400, les cellules de H 16 F 21/48, 1987) [2]..
Les inconvénients des dispositifs connus sont compliqués la construction, la présence d' un contact direct entre les organes menant et mené et, en conséquence - un faible rendement, une fiabilité et une fonctionnalité limitée.
Il est également connu un dispositif de conversion sans contact de mouvement oscillatoire en rotation contenant un rotor à aimants permanents et d' interagir avec le lien et un aimant permanent monté pour un mouvement alternatif (sm. AS URSS № 667734, cl. F 16 N 21 / 54, 1977) [3].
Les inconvénients de ce dispositif sont la complexité structurelle et technologique, et la fonctionnalité limitée en raison des exigences très strictes de la nature des vibrations converties en amplitude et en direction de l' action.
Le dispositif le plus proche du même objet de l'invention revendiquée, un ensemble d'attributs est un dispositif pour convertir un mouvement oscillatoire en rotation inverse, comportant un élément d' entraînement avec un aimant permanent associé à la ligne de source de vibrations mécaniques et réalisé sous la forme d' une bobine spirale partielle d'un aimant permanent magnétisé dans une direction axiale , hélice comme un élément entraîné monté de façon rigide sur le rotatif ayant un axe horizontal , des éléments de travail, et muni d'aimants permanents montés de manière coaxiale avec l'organe d' entraînement et formant avec celle - ci un entrefer en forme de coin, et un mécanisme de synchronisation (voir. aS URSS №1588953, cI. F 16 H 21/54, 1990) [4], adopté par le prototype.
Les inconvénients du prototype de dispositif connu sont la complexité de conception importante, et surtout - très fonctionnalité limitée. Ceci est expliqué par la possibilité de convertir seulement oscillations avec de petites amplitudes et spécifier le sens de l'action, une perte significative de puissance strictement due à l'utilisation du processus de conversion anergie directement l'utilisation inappropriée du dispositif pour obtenir de l'énergie à partir des oscillations parasites des objets utiles d'énergie de rotation du rotor propres vibrations et de l'énergie, et.
L'invention consiste à créer un dispositif sans contact permettant de convertir le mouvement oscillant en rotation assurant la création d' un couple unidirectionnel agissant sur le rotor due à l'utilisation des forces d'interaction magnétique entre les éléments et les forces d'éjection de fluide de relais.
Le résultat technique - l'expansion des capacités fonctionnelles de l'appareil.
Ledit résultat technique pour la mise en oeuvre de l'invention est atteint par le fait que dans le dispositif connu pour transformer le mouvement oscillatoire en rotation inverse, comportant l'organe d' entraînement avec un aimant permanent associé à la source des oscillations mécaniques linéaires, l'élément entraîné sous la forme d'une montée de façon rigide sur ayant un axe horizontal rotatif des éléments de travail, et muni d'aimants permanents, et le mécanisme de synchronisation selon l'invention, l'élément entraîné est immergé dans un réservoir d'éléments de travail de fluide sont montés symétriquement sur les tiges radiales de l'axe horizontal perpendiculaire flotte plan, dont chacun est réalisé sous la forme de la boîte à membrane assemblé à partir de deux membranes qui claquent sphériques et étant monté sur la distance de l'axe horizontal de l'aimant permanent sous la forme d'une surface de disque aimanté axialement, et un mécanisme de synchronisation comprend placé sous le réservoir pour le réglage de se déplacer dans le plan horizontal de l'aimant permanent de l'élément d'entraînement et est monté de façon rigide au-dessus du réservoir aimant permanent supplémentaire face comportant les mêmes pôles d'orientation des aimants permanents sur flotteurs, ravnoimennym respectivement, et comme des poteaux.

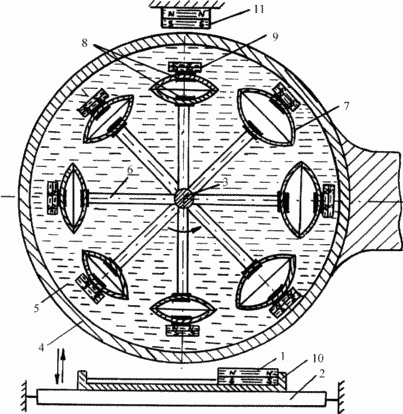

Brève description du dessin, où le schéma du dispositif, vue en perspective avec coupe transversale proposée.
 |
Dispositif pour convertir le mouvement oscillant en rotation inverse comprend un élément d'entraînement sous la forme d'un aimant permanent 1, associé à la ligne de source 2 (vertical) de vibrations mécaniques, l'élément entraîné sous la forme d'un monté de façon rigide sur ayant un rotatifs axe 3 éléments de travail horizontal et équipé d'aimants permanents, mécanisme synchroniseur. Ainsi, l'élément d'entraînement est immergé dans un réservoir non magnétique stationnaire 4 avec un liquide 5, les éléments de travail sont montés symétriquement sur les tiges radiales 6 dans l'axe horizontal perpendiculaire trois plan flotteurs 7, dont chacun est réalisé sous la forme de la boîte à membrane avec un vide dans la cavité interne avec son et les deux membranes de battement sphériques avec des centres durs 8 et perpendiculaires à l'axe horizontal 3 de l'axe longitudinal, après avoir installé sur le noyau dur 8 à distance de l'axe horizontal 3, la surface de l'aimant permanent 9, sous la forme d'un disque magnétisé axialement et un mécanisme de synchronisation comprend placé sous le réservoir 4 agencements 10 Installation avec possibilité de réglage de la c blocage de décalage dans le plan horizontal de l'aimant permanent 1 de l'élément d'entraînement et est monté de façon rigide au-dessus du réservoir 4 aimant permanent supplémentaire 2 et les aimants permanents 1 et 2 sont tournés vers la même orientation des pôles des aimants permanents 9 sur les flotteurs 7, respectivement, opposés et des pôles. |
FONCTIONNEMENT DE L'UNITÉ proposée est la suivante
Supposons que, dans l'état initial, l'aimant permanent 1 avec l'outil 10 monté sur la source d'oscillation verticale 2 est déplacée vers la droite de la ligne verticale passant par l'axe de rotation de l'élément entraîné 3, et tous les flotteurs 7 (boîtes anéroïdes) sont comprimées dans un état plat. aimant permanent 1 est retiré dans la direction verticale de la flotte 7 (degré d'élimination de l'original en fonction de l'amplitude des forces de vibrations linéaires et l'interaction magnétique, etc. peut être ajustée - dans le dessin du mécanisme d'ajustement est non représenté) et l'élément entraîné est au repos. Dans le cas de la verticale Source 2 aimant permanent 1 oscillations approchant le fond à l'emplacement du flotteur vertical droit axe 7, en raison des forces d'attraction magnétique qui se font face des poteaux ravnoimennymi d'aimants permanents 1 et 9 claquant la membrane de la boîte à membrane ci-dessus fonctionnera saut au flambage, et brusquement augmente la flottabilité la force du fluide agissant sur la droite dans le dessin de l'élément entraîné. Ainsi, lorsque dans le demi-cycle suivant des oscillations verticales MAGNET 1 2 la source descend, l'élément entraîné avec des flotteurs 7 commence à tourner dans le sens antihoraire dans le dessin. Dans l'un de ces demi-périodes de la source d'oscillation 2 aimant permanent 1 plus proche de la suivante pendant le flotteur 7, prendre la place du défunt jusqu'à la dernière (bien sûr, la fréquence de la source d'oscillation 2 ci-dessus, la vitesse angulaire de rotation de l'élément entraîné), lui et coton gonfle, augmentant le couple de l'élément entraîné. Ainsi, tous les flotteurs 7 droit de l'axe vertical sera convexe condition. Une fois la première des flotteurs gonflés 7 atteint le point le plus haut, en raison de l'interaction entre eux et les aimants permanents 9, 2, face à face avec des pôles similaires (de force de répulsion magnétique), la boîte de diaphragme apparaîtra dans le sens inverse pour la compression et ainsi de suite. Ainsi, lorsque des vibrations de deux suiveur de source avec des flotteurs 7 tournent de façon continue dans le sens anti-horaire. Pour assurer l'aimant d'inversion de 1 à l'état initial à l'aide de l'outil 10 pour être décalée vers la gauche de l'axe vertical de symétrie du dispositif.
Il est évident que le dispositif proposé est un peu critique de l'amplitude et le sens de rotation est convertie en vibrations linéaires, ce qui déclenche les boîtes de caractères souhaités anéroïde lors d'un changement de la nature des vibrations est obtenue en ajustant l'original. Si l'art antérieur dans ces transformations il y a une perte importante d'énergie, comme le travail du mécanisme de conversion consomme fluctuations d'énergie, le dispositif proposé entraîné membre rotation est pratiquement réalisée en éjectant les forces de fluide. L'énergie de l'oscillation linéaire ne prend que de synchroniser la rotation du processus, à savoir le fonctionnement des boîtes anéroïdes en position. En raison des avantages du dispositif proposé peut être utilisé comme un générateur pour recevoir l'énergie de rotation à partir des oscillations parasites linéaires aléatoires.
REVENDICATIONS
Des moyens pour convertir un mouvement oscillatoire en rotation inverse, comportant un élément d'entraînement avec un aimant permanent associé à la ligne de source de vibrations mécaniques, l'élément entraîné sous la forme d'installé de manière fixe sur ayant un axe horizontal rotatif des éléments de travail, et muni d'aimants permanents, et le mécanisme de synchronisation, dans lequel que l'élément d'entraînement est immergé dans un réservoir d'éléments de travail de fluide sont montés symétriquement sur les tiges radiales de l'axe horizontal perpendiculaire flotteurs plan, dont chacun est réalisé sous la forme de la boîte à membrane assemblé à partir de deux membranes qui claquent sphériques et ayant installé sur la télécommande à partir de la surface horizontale de la permanente l'aimant sous la forme d'un disque magnétisé axialement et un mécanisme de synchronisation comprend placé sous le réservoir pour le réglage de se déplacer dans le plan horizontal de l'aimant permanent de l'élément d'entraînement et est monté de façon rigide au-dessus du réservoir aimant permanent supplémentaire faisant face ayant la même orientation des pôles des aimants permanents sur les flotteurs, respectivement heteronymic et comme des poteaux.
