Fédération de Russie Patent RU2289023
ROTARY ENGINE PNEUMATIQUES
Nom du demandeur: JSC "TOOLS-RAND" (RU)
Nom de l'inventeur: V. Ustinov Vitaliy (RU)
Le nom du titulaire du brevet: Joint-Stock Company "TOOLS-RAND" (RU)
Adresse pour la correspondance: 606100, région de Nijni - Novgorod, Pavlovo, Str .. Chapaeva, 43, bâtiment 3, JSC "Instrum-Rand"
Date de début du brevet: 25.01.2005
L'invention se rapporte à la construction mécanique et peut être utilisé dans diverses industries, notamment pour des mélangeurs de conduite. Un moteur rotatif pneumatique comprend un stator et un des orifices d'échappement de rotor à pales radiales et l'arbre. Le moteur est équipé d'un générateur électrique monté sur l'arbre du moteur, et la fréquence de compteur électronique, fournissant des informations sur la fréquence de rotation de l'arbre du moteur, la première borne de la sortie du générateur par l'intermédiaire d'un premier élément de découplage est relié à la première borne du condensateur et la première borne de la puissance d'entrée d'une fréquence électronique et un second élément de découplage - à l'entrée de données d'un compteur électronique de fréquence, et une seconde borne de sortie du générateur est connectée à la seconde borne du condensateur et la seconde borne de la puissance d'entrée d'une fréquence électronique. Il offre la possibilité de contrôler en permanence la vitesse de rotation.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la construction mécanique et peut être utilisé dans diverses industries, notamment pour des mélangeurs de conduite.
Connu moteur rotatif pneumatique comprenant un stator et les orifices d'échappement et un rotor avec des aubes radiales et de l' arbre (voir. AU №966245, cl. Le F 01 C 1/00 du 15.10.1984, le).
L'inconvénient de ce moteur est le manque d'information concernant la vitesse de l'arbre du moteur.
Le résultat technique de l'invention - l'expansion des capacités technologiques en obtenant des informations sur la fréquence de rotation de l'arbre du moteur.
Le résultat technique délivré est atteint par un moteur rotatif pneumatique comportant un stator et les orifices d'échappement et d' un rotor à pales radiales et l'arbre est équipé d'un générateur électrique monté sur l'arbre du moteur et la fréquence de compteur électronique, la première borne de sortie du générateur par l' intermédiaire d' un premier élément de découplage est relié à la première borne du condensateur et et la première borne de la puissance d'entrée d'une fréquence électronique et un second élément de découplage - une fréquence d'entrée de données et la seconde borne de sortie du générateur est connectée à la seconde borne du condensateur et la seconde borne de la puissance d'entrée d'une fréquence électronique.

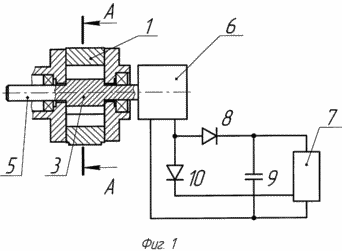

 La figure 1 montre un moteur pneumatique, en coupe longitudinale |
 2 - section AA |
Un moteur rotatif pneumatique comprend un stator 1 avec des ouvertures d'échappement 2, un rotor 3 avec des lames radiales 4 et de l'arbre 5, un générateur électrique 6 monté sur l'arbre 5 du moteur et de la fréquence compteur électronique 7, une première borne de sortie du générateur 6 par l'intermédiaire du premier élément d'isolation 8 est reliée à la première borne du condensateur 9 et la première borne d'entrée de puissance de fréquence électronique compteur 7, et un second élément de découplage 10 - à la fréquence d'entrée de données 7, et la seconde borne de sortie du générateur 7 est connectée à la seconde borne du condensateur et la seconde borne de la puissance d'entrée d'une fréquence électronique 7.
Moteur rotatif pneumatique fonctionne comme suit. Quand l'air d'alimentation 3 reçoit la rotation du rotor de la pression des lames 4 d'air.
Dans ce générateur 6 et commence à tourner, apparaissent au niveau de ses impulsions électriques de sortie dont la fréquence est proportionnelle à la fréquence du moteur 5 rotatif. Ces impulsions sont émises à partir du générateur 6 aux bornes du condensateur viennent 9, qui est formé par une tension constante qui est fournie à l'entrée d'alimentation 7 d'une fréquence électronique.
fréquence électronique 7 commence par la mesure de la fréquence des impulsions reçues à l'entrée de données depuis la sortie du générateur 6 et afficher la valeur de la vitesse sur l'affichage numérique fréquencemètre 7.
Lors du changement de la vitesse de rotation du moteur 5 modifie la fréquence des impulsions électriques à partir de la sortie du générateur 6, de sorte que l'affichage numérique et de changer les indications et est indiqué par la valeur d'une nouvelle vitesse de l'arbre 5 du moteur.
L'utilisation du moteur à air comprimé, comprenant un stator avec les orifices d'échappement et d'un rotor à pales radiales et à l'arbre du générateur électrique monté sur l'arbre du moteur et la fréquence de compteur électronique, la première borne de sortie du générateur par l'intermédiaire d'un premier élément de découplage est relié à la première borne du condensateur et la première borne de la puissance d'entrée d'une fréquence électronique et à travers un deuxième élément de découplage - à l'électronique de la fréquence d'entrée de données et une seconde borne de sortie du générateur est connectée à la seconde borne du condensateur et la seconde borne de la puissance d'entrée d'une fréquence électronique possible d'étendre la fonctionnalité du moteur à air comprimé en obtenant des informations sur la fréquence de rotation de l'arbre du moteur.
REVENDICATIONS
Un moteur rotatif pneumatique comportant un stator et les orifices d'échappement et un rotor à pales radiales et l'arbre, dans lequel le moteur est équipé d'un générateur électrique monté sur l'arbre du moteur et le compteur électronique de fréquence qui fournit des informations en continu sur la fréquence de rotation de l'arbre du moteur, une première borne de sortie du générateur à travers le premier élément de découplage est relié à la première borne du condensateur et la première borne de la puissance d'entrée d'une fréquence électronique et un second élément de découplage à la fréquence d'entrée de données électronique, et la seconde borne de sortie du générateur est connectée à la seconde borne du condensateur et la seconde borne de la puissance d'entrée d'une fréquence électronique.
Version imprimable
Date de publication 27.12.2006gg
