invention
Fédération de Russie Patent RU2289039
MACHINE CENTRIFUGE hydropneumatique
Nom du demandeur: Vladimir Kostjukov
Nom de l'inventeur: Kostjukov Vladimir Nikolaïevitch
Le nom du titulaire du brevet: Kostjukov Vladimir Nikolaïevitch
Adresse de correspondance: 400079, Volgograd, st. Bystrov, 249, V.N.Kostyukovu
Date de début du brevet: 06.03.2001
L'invention concerne le génie mécanique et peut être utilisé dans les compresseurs, pneumatiques et moteurs à vapeur, les moteurs combinés gaz-vapeur, pompes rotatives. centrifugeuse hydropneumatique comprend un boîtier étanche avec une sortie, la canalisation d'entrée et deux lames. Le boîtier est partiellement rempli de liquide et il est enfermé turbine en rotation réalisé sous la forme d'un rotor avec des canaux courbes radiaux, les entrées des canaux formés par l'axe de la roue et des sorties formées sur la périphérie du rotor monté avec un jeu calibré à deux rasoir fabriqués en le corps de boîtier. La machine est munie d'un distributeur monté dans le boîtier de la partie centrale de la roue à aubes se chevauchent périodiquement lors de la rotation des orifices des canaux d'entrée et de sortie du rotor. Fait face de l'autre et fermer le corps de soupape est séparé en des cavités supérieure et inférieure, dont le dernier est réalisé sous la forme d'un escargot et dans la partie étendue est mise en communication par l'intermédiaire d'une conduite et un rotor de distribution avec des entrées des canaux situés à la partie supérieure de la cavité du corps. L'ouverture de sortie est formée dans la partie supérieure de la cavité supérieure et à travers le conduit d'entrée du distributeur en communication avec les trous d'entrée dans le fond de la cavité du carter de rotor. Augmentation de la densité de puissance et étend le champ d'application.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie mécanique et peut être utilisé dans les compresseurs, pneumatiques et moteurs à vapeur, les moteurs combinés gaz-vapeur, pompes rotatives.
Connu Machine hydropneumatique centrifuge comprenant un carter étanche avec des sorties, une conduite d'entrée et deux corps de rasoir , partiellement rempli de liquide et il est enfermé turbine en rotation réalisé sous la forme d' un rotor avec des canaux courbes radiaux, les entrées de canaux formés par l'axe de la roue, et des ouvertures de sortie formées par l'axe de roue et sur la périphérie du rotor, muni d'un jeu calibré à l' épreuve du feu de la roue à aubes (dE 952 445 a, 25.10.1956, F 01 C 7/00).
L'inconvénient de cette conception est d'augmenter la densité de puissance des machines centrifuges et l'extension du champ d'application.
Le but de l'invention est d'augmenter la densité de puissance des machines centrifuges et l'extension du champ d'application.
Ce but est atteint par la machine hydropneumatique centrifuge comprenant un carter étanche avec un orifice de sortie, le conduit d'admission et deux d' arrêt, dans lequel le boîtier est partiellement rempli de liquide et il est enfermé turbine en rotation réalisé sous la forme d' un rotor avec des canaux radiaux courbe, les canaux de ports d' entrée faite par l'axe de la roue et les ouvertures de sortie formées autour de la périphérie du rotor monté avec un jeu calibré à deux doigts de raclage formés dans le corps de boîtier selon l'invention, la machine est munie d'un distributeur monté dans le boîtier de la partie centrale de la roue à aubes se chevauchent périodiquement pendant la rotation de l'entrée et les sorties des canaux de rotor formés en face de l'autre distributeur ignifuge et partagent un logement dans des cavités supérieure et inférieure, dont le dernier est réalisé sous la forme d'un escargot et dans la partie élargie est communiquée par l'intermédiaire d'un distributeur de tuyau avec les entrées des canaux du rotor, situé dans la cavité supérieure du boîtier, cette sortie est prévue dans la partie supérieure de la cavité supérieure et à travers le conduit d'entrée du distributeur en communication avec les trous d'entrée dans le fond de la cavité du boîtier du rotor.
En outre, la chambre supérieure du boîtier peut être réalisé sous la forme d'escargot.
En outre, les pales d'hélice peuvent être épaissies aux extrémités.
En outre, les pare-chocs amovibles peuvent être formées dans la partie supérieure de la cavité supérieure du boîtier.
Sur les dessins:

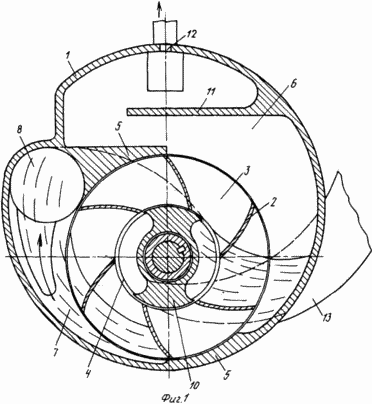

 1 - machine centrifuge hydropneumatique comme un compresseur, la vapeur ou moteur à air, vue de côté, profil |

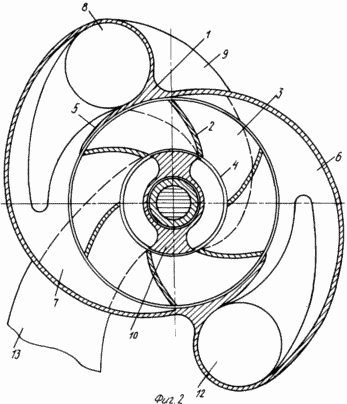

 2 - Machine centrifuge hydropneumatique sous la forme d'une pompe ou d'un moteur hydraulique |
Machine hydropneumatique centrifuge comprend une enceinte étanche 1 monté dans celui-ci de manière rotative la roue 2 sous la forme d'un rotor avec des conduits 3 avec des ouvertures d'entrée 4 par l'arbre résistant au feu 5, en divisant le boîtier en une chambre supérieure 6 et une chambre inférieure 7 formée dans une cochlée avec le trou 8 et le tuyau de décharge 9 relié au distributeur 10 par des entrées 4 à la roue 2 dans la cavité supérieure 6 qui déflecteurs de fluide 11 sont installés, et d'une sortie 12, le conduit d'entrée 13 au distributeur 10 en regard du fond de la cavité 7 du boîtier 1.
Machine centrifuge hydro-pneumatique fonctionne comme suit.
Dans les installations de compression (1) lors de la rotation de la roue 2 d'une roue d'entraînement dans le canal 3, ayant deux forces centrifuges de canaux d'éjection de liquide, où puis alimentés par dépression se produit par le distributeur 13 à travers l'entrée d'air ou de gaz. Canal 3 liquide pénètre dans la cavité inférieure 7 où, par une forme hélicoïdale est forcée à travers l'ouverture 8 et le conduit 9 par l'intermédiaire du distributeur 10 vers les entrées 4, les canaux 3 de la roue 2, situé dans la chambre supérieure 6 du boîtier 1 où, en raison des forces centrifuges et de remplissage de fluide sous pression les canaux 3, les déplace de l'air qui est séparée de la levée du liquide résiduel au moyen de chicanes ou d'autres dispositifs 11 et sort par la sortie 12 pour le consommateur.
Les moteurs pneumatiques et à vapeur (1), de l'air comprimé, de gaz ou de vapeur est alimenté à travers le tuyau d'entrée 13 vers les entrées des canaux 3, 4 roues 2, en les poussant du liquide et, en raison de la rotation de l'écoulement dans le canal courbe et les forces de réaction du jet pour faire tourner la roue à aubes 2. Ensuite, le liquide pénètre dans le fond de la cavité 7, qui est forcée à travers l'ouverture 8 par la ligne 9 vers le canal d'entrée 4 3 située dans la chambre supérieure 6 du boîtier 1, ce qui déplace les trois canaux étant dans l'air ou la vapeur d'eau à la plaque de mise en contact de gaz 11 et la sortie 12 forçant à nouveau la turbine en rotation.
Les pompes et moteurs hydrauliques (2) dans le conduit d'entrée 13 est fourni fluide qui passe à travers les canaux incurvés 3 de la roue 2, pénètre dans la cavité inférieure 7, puis par une canalisation 9 et un distributeur 10, le liquide est retourné aux canaux incurvés 3 de roue 2, mais dans la chambre supérieure 6 du corps 1, et à la suite de sortie 12. tampons dans ce cas supprimé. Lorsque la roue à aubes 2 est connecté à un lecteur externe, la machine fonctionne comme une pompe, pompant du fluide. Si le conduit d'entrée 13 reliée à la surpression gidrotruboprovodu, la machine fonctionne comme un moteur hydraulique.
Les machines à palettes pneumatiques peuvent être épaissies aux extrémités pour réduire les fuites au niveau de la cavité inférieure 7 dans la cavité supérieure 6.
Lorsque vous chaîne daisy plusieurs machines centrifuges dispositif hydropneumatique peut être un multi-étape pour créer une pression de travail élevée.
L'utilisation de cette invention permettra d'améliorer l'efficacité des machines centrifuges pour des vitesses de roue petites et moyennes entreprises, augmenter le couple et la densité de puissance pneumatique centrifuge et moteurs hydrauliques, d'étendre la portée des machines centrifuges, par exemple, dans les usines combinées de gazoparosilovyh, aérateurs, les usines de traitement des eaux usées, des dispositifs de antipoussière , les pompes centrifuges.
REVENDICATIONS
Hydropneumatique 1. Machine centrifuge comprenant un carter étanche avec un orifice de sortie, le conduit d'admission et deux d'arrêt, dans lequel le boîtier est partiellement rempli de liquide et il est enfermé dans une turbine rotative réalisé sous la forme d'un rotor courbe avec des canaux radiaux, les orifices d'entrée des canaux formés par l'axe des ouvertures de la roue et de sortie formées autour de la périphérie du rotor monté avec un jeu calibré à deux doigts de raclage formés dans le boîtier de corps, dans lequel la machine est munie d'un distributeur monté dans le boîtier de la partie centrale de la roue à aubes se chevauchent périodiquement lors de la rotation des orifices d'entrée et de sortie les canaux de rotor formé en face de l'autre distributeur ignifuge et partagent un logement dans des cavités supérieure et inférieure, dont le dernier est réalisé sous la forme d'un escargot et dans la partie agrandie est communiquée par l'intermédiaire d'un distributeur de tuyau avec les entrées des canaux du rotor, situé dans la cavité supérieure du boîtier, l'orifice de sortie formé dans la partie supérieure de la cavité supérieure et à travers le conduit d'entrée du distributeur en communication avec les orifices d'entrée au fond de la cavité du corps du rotor.
2. Machine selon la revendication 1, caractérisé en ce que la chambre supérieure du boîtier est réalisée sous la forme d'escargot.
3. Machine selon la revendication 1, caractérisé en ce que les pales d'hélice sont épaissies au niveau des extrémités.
4. Machine selon la revendication 1, caractérisé en ce que la partie supérieure du pare-chocs de la cavité du logement supérieur rendu amovible.
Version imprimable
Date de publication 28.12.2006gg
