UNIVERSAL TORCHE AVEC RENOUVELABLE ARC ELECTRIQUE
Dudyshev Valery, Russie, Samara
Université technique Samara
L'application de l'invention de la Fédération de Russie № 20050 97452
MKI F23D14 / 02
H05H1 / 26
L'invention concerne des brûleurs pour chaudières, turbines à gaz et les centrales à cycle combiné et fours industriels de tous les fours.
Le dispositif le plus proche pour le même but pour le modèle d'utilité revendiquée, un ensemble d'attributs se réfère brûleur pour brûler un combustible, comprenant un boîtier, le carburant, relié à la buse (Prototype - Numéro du brevet 2,243,447).
Avec tous les avantages du prototype, le brûleur existant a réduit la fiabilité en raison du phénomène d'encrassement, l' économie de carburant réduite et une efficacité réduite en raison de l'incapacité d'allumage appauvri mélanges de carburant, et par conséquent conduit à une combustion incomplète du mélange de carburant, la consommation excessive de carburant et les émissions élevées.
Le résultat technique du présent modèle d'utilité est qu'il est en outre muni d'un isolant électrique, est logé dans le carter du brûleur à l'extérieur du carburant et des injecteurs et de réception électrique effet de rotation de l'arc en présence du brûleur du champ magnétique à courant continu, comme aimant permanent ou aimant permanent et la formation entre le carburant d'injecteur et un diffuseur conique logeant le brûleur concentricité l'allumage de l'arc, ce qui conduit à une augmentation de l'intensité de l'allumage et la combustion du mélange de carburant et par conséquent, de réduire la consommation de carburant et d'améliorer la pureté écologique des gaz d'échappement. effets positifs supplémentaires d'un tel brûleur universel réside dans son efficacité démarrage et la possibilité du brûleur sur des mélanges de carburant appauvri, et dans l'amélioration de sa durée de vie de fiabilité et de service.
Ce résultat technique est obtenu par le fait que dans le dispositif de brûleur connu, comprenant un boîtier, combustible, reliée à la buse, est introduit en outre isolant électrique qui est situé dans le corps du brûleur à l'extérieur du carburant et les injecteurs, la source d'un champ magnétique constant réalisé sous la forme d'un aimant permanent ou un aimant permanent, unplaced de sorte que les lignes de champ magnétique de la source de champ magnétique traversent la fente de travail entre les atomiseurs à buse de sortie et le corps du brûleur diffuseur conique, tel qu'un aimant permanent ou un aimant permanent est monté sur l'extérieur du corps de brûleur, le combustible du brûleur est une culasse fermant les lignes de force magnétique dans le fonctionnement ci-dessus écart brûleur, ce qui conduit à la formation d'une buse de sortie entre la buse et le logement du brûleur de type conique à arc électrique rotatif - plasma.

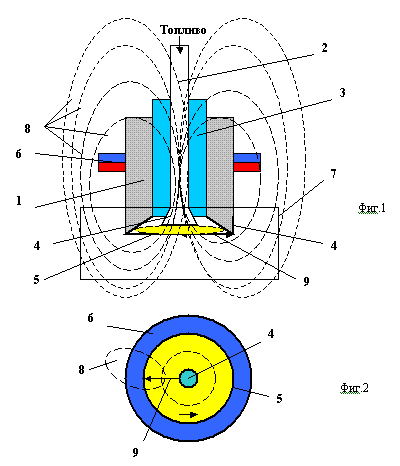

Fig. 1 et 2 est représenté un brûleur universel, comprenant un corps métallique 1, le combustible 2 avec l'isolant électrique 3, les jets de buse 4 du combustible 2, le cône conique 5 du boîtier 1, un aimant permanent annulaire 6 coaxial Placée à l'extérieur du corps 1 du brûleur, une chambre de combustion 7, la force magnétique 8, les lignes de dipôles magnétiques aimant permanent annulaire 6 fermant ses pôles magnétiques entre le cône conique 5 du corps 1 de la tuyère du brûleur et la buse de combustible 4 2, dans lequel une décharge électrique se produit dans un arc électrique rotatif 9.
PRINCIPE UNIVERSEL DU BRÛLEUR
2 brûleurs à combustible à partir d' une source de haute tension (Fig. Non représenté) est introduit une constante, réglable en fréquence et en amplitude du signe constant du courant électrique. La source de champ magnétique 6, par exemple, un aimant permanent annulaire 6 crée une bougie d'allumage dans le champ magnétique de la tension spécifiée de type dipôle. Les lignes de champ magnétique de l'aimant permanent 8 2 6 sont fermées par les injecteurs de buse de combustible 4, l'arc électrique 9, cône conique 5 du corps 1. Étant donné que les lignes de champ magnétique d'intersection 8 arcs électriques 9, celle - ci entre en rotation par suite de la force d'interaction du champ magnétique de l'aimant permanent annulaire 6 avec un courant électrique circulant dans une étincelle électrique entre la buse 9 de l'injecteur de carburant 2 et 4 cône conique 5 du corps 1. La régulation de l'arc électrique fournissent une modification de la vitesse des paramètres de courant électrique en rotation et l'amplitude de l'arc 9 par l'induction magnétique de l'aimant permanent 6. La rotation inverse de l'arc électrique est assurée par rotation de l'aimant permanent annulaire de 180 degrés. Dans le cas d'aimant permanent arc électrique rotation 9 inverse changement de polarité est effectuée sur son enroulement. En raison de la rotation de l'arc électrique entre le diffuseur conique 5 du boîtier 1 et la buse 4, la buse 2 est formée endroit toplivolprovoda plasma. Cela augmente l'intensité de l'inflammation et d' améliorer la combustion du mélange combustible dans la chambre de combustion 7, et par conséquent, de réduire la consommation de carburant et d' améliorer les gaz d'échappement pureté écologique des effets positifs supplémentaires d'un tel brûleur universel réside dans son lancement effectif du brûleur d'allumage, la possibilité d'un brûleur à combustible appauvri mélanges, et dans l'amélioration de sa durée de vie de fiabilité et de service.
REVENDICATIONS
Torche universel, comprenant un boîtier, combustible, reliée à la buse, caractérisé en ce qu 'il est muni d'un isolant électrique, placé dans le carter du brûleur à l'extérieur du carburant et des injecteurs, mais également équipé d'une source d'un champ magnétique constant, par exemple, un électro-aimant à courant continu et à aimant permanent, placé sur le brûleur de sorte que la force magnétique des lignes de champ magnétique de la source de champ traversent la fente de travail entre la buse et la buse de sortie du corps du brûleur.
|
En raison des propriétés uniques de cette méthode d'allumage de tous les mélanges de carburant - brûleur électrique rotation de l' arc , il devient hors compétition en termes d'efficacité et de performance environnementale. Fig. à gauche est une photo d'expérience avec la rotation de l'arc électrique dans le champ magnétique de l'aimant permanent annulaire. |
RÉSUMÉ
L'invention concerne des brûleurs pour chaudières, turbines à gaz et les centrales à cycle combiné et fours industriels de tous les fours.
Le résultat technique du présent modèle d'utilité est qu'il est en outre muni d'un isolant électrique, est logé dans le carter du brûleur à l'extérieur du carburant et des injecteurs et de réception électrique effet de rotation de l'arc en présence du brûleur du champ magnétique à courant continu, comme aimant permanent ou aimant permanent et la formation entre le carburant d'injecteur et un diffuseur conique logeant le brûleur concentricité l'allumage de l'arc, ce qui conduit à une augmentation de l'intensité de l'allumage et la combustion du mélange de carburant et par conséquent, de réduire la consommation de carburant et d'améliorer la pureté écologique des gaz d'échappement. effets positifs supplémentaires de ces brûleurs sont à son démarrage effectif et la possibilité du brûleur sur des mélanges de carburant appauvri, et dans l'amélioration de sa fiabilité et sa durée de vie.
Ce résultat technique est obtenu par le fait que dans le dispositif connu, une torche, comprenant un boîtier, du carburant, relié à la buse, est introduit en outre isolant électrique qui est situé dans le carter du brûleur à l'extérieur du carburant et les injecteurs, la source d'un champ magnétique constant réalisé sous la forme d'un aimant permanent ou un aimant permanent, unplaced de sorte que les lignes de champ magnétique de la source de champ magnétique traversent la fente de travail entre les atomiseurs à buse de sortie et le corps du brûleur diffuseur conique, tel qu'un aimant permanent ou un aimant permanent est monté sur l'extérieur du corps de brûleur, le combustible du brûleur est une culasse fermant les lignes de force magnétique dans le fonctionnement ci-dessus écart brûleur, ce qui conduit à la formation d'une buse de sortie entre la buse et le diffuseur conique logeant la torche à arc électrique rotatif.
Version imprimable
Auteur: Dudyshev Valery
PS matériau est protégé.
Date de publication 21.02.2005gg
