Biolocalisateur électronique Instrument pour la recherche de pétrole, minerais

Biolocalisateur électronique

La biolocalisation est connue comme une ancienne méthode de détermination des eaux souterraines, des gisements de minerai et de pétrole à l'aide d'une vigne ou de ce que l'on appelle l' exploitation forestière . Il y a une hypothèse du mécanisme de ce phénomène, selon lequel l'eau qui coule ou les gisements de minerai changent le champ électrique de la couche terrestre et affectent ainsi le «récepteur» hybride - un homme avec une vigne dans la main.

Le dispositif électronique décrit est un indicateur sensible qui réagit à un champ électrique, qui peut être amplifié, déterminant ainsi l'apparition d'eaux souterraines, de minéraux ou la présence de câblage électrique caché dans les murs des bâtiments.

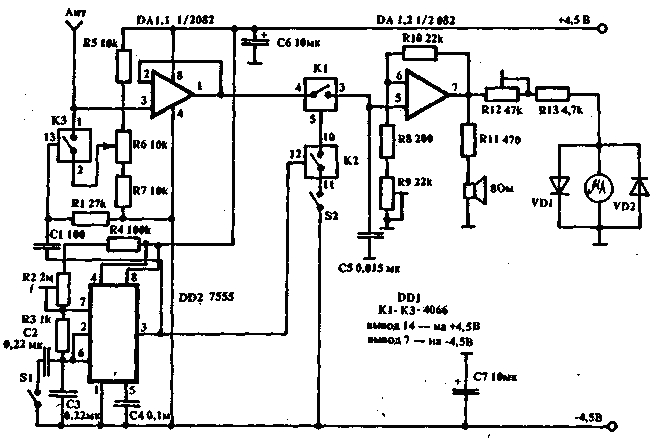

Le dispositif est réalisé à partir de deux amplificateurs opérationnels et de trois interrupteurs électroniques alimentés par une source bipolaire . À la sortie du premier amplificateur, qui est inclus en tant que suiveur de tension avec une haute résistance d'entrée, une antenne télescopique est connectée. Son potentiel par rapport à la terre dépend des paramètres du champ électrique. Les charges positive et négative captées par l'antenne changent la tension à la sortie du premier amplificateur, qui passe par la clé K1 à l'entrée du deuxième amplificateur avec la possibilité de réguler le gain.

Deux autres touches - K2 et KZ - fonctionnent dans le temps avec la fréquence que le multivibrateur génère sur le temporisateur intégré DA2. La touche de court-circuit connectée à l'antenne est connectée au potentiomètre R6, tandis que la tension au niveau du compensateur C3 et de la borne de commande de la touche est approximativement égale à la somme algébrique de la tension d'antenne et celle déterminée par le potentiomètre R6. D'autre part, la sensibilité du premier amplificateur par rapport à l'antenne dépend de la fréquence avec laquelle la capacité C 2 est déchargée à travers la clé de défaut.

La fréquence du multivibrateur peut être modifiée par le potentiomètre R1 et l'interrupteur S2, ajustant ainsi la sensibilité de l'instrument dans une large mesure. La sensibilité globale de la biolocalisation électronique augmente avec l'interrupteur S2 fermé.

Au lieu des amplificateurs DA1.1 et DA1.2 indiqués sur le schéma, tous les amplificateurs opérationnels avec un faible courant d'entrée peuvent être utilisés. Parmi les puces domestiques, les amplificateurs opérationnels K140UD8, K140UD13, K140UD18, K140UD22, K544UD1 conviennent. Le plus pratique dans ce schéma est un amplificateur opérationnel à deux canaux de type K574UD2A , B. Cependant, lors du remplacement des amplificateurs, il est nécessaire d'appliquer les circuits de correction appropriés, ainsi que de modifier la puissance du circuit.

Le circuit intégré DD1 (4066) contient quatre touches analogiques, dont trois sont utilisées dans le circuit. De copeaux domestiques pour le remplacement sont les commutateurs bidirectionnels les plus appropriés du type KR1561KTZ. Au lieu de la minuterie intégrée DD2 (7555), vous pouvez utiliser l'analogue domestique K1006VI1. La tête de mesure est conçue pour un courant de 50 - 500 mA. Diodes VD1, VD2 - tout germanium.

Littérature

1. Sp . " Amaterske Radio - In", br . 2, 1989 . - "Radio, télévision , électronique ", 8/89.
