Le dispositif pour l'anesthésie

"Anesthésie" musicale

Ing . P. Wainboim, G. Mironenko, Leningrad

En examinant les anciennes archives, je suis tombé sur cet article et j'ai décidé de le partager. Il était une fois, étant un étudiant à l'école technique de radio de Gorky, cet appareil a été le sujet d'un projet de fin d'études pour mon camarade d'étudiant et compagnon de laboratoire. L'ensemble du processus d'assemblage et de test de l'appareil est passé devant mes yeux. La conception de l'instrument assemblé était quelque peu différente - une bobine de haute qualité   enregistreur   (il semble "Jupiter 001-stéréo") et a légèrement changé les circuits . Le scepticisme initial envers cet appareil a été remplacé par la confiance dans son efficacité après les premiers tests dans le cabinet du dentiste. En outre, nous avons utilisé cet appareil simplement pour se reposer dans les pauses entre le travail. Les personnes intéressées peuvent fabriquer un tel dispositif, basé sur le principe énoncé dans l'article ci-dessous. Et, en utilisant des moyens modernes de reproduction sonore, par exemple un lecteur de CD, et des circuits modernes, il est possible de créer un appareil compact. Donc, l'idée est - allez!

Nikolay Bolchakov.

Le dispositif proposé à l'attention des lecteurs est destiné à l'anesthésie lors du traitement des dents et des prothèses. Tout le monde sait quelles omissions désagréables surviennent lorsque la dent est traitée avec une perceuse. On comprend donc l'intérêt des spécialistes pour le problème de l'anesthésie dans le traitement des dents. À un moment donné, de nombreuses méthodes ont été proposées, mais aucune d'entre elles n'était suffisamment efficace. Le plus prometteur était la soi-disant méthode d'analgésie sonore. C'est que pendant le traitement le patient écoute le programme de musique et le bruit blanc (un mélange de toutes les composantes du spectre sonore des fréquences) appliqué au casque. La musique affecte avantageusement le système nerveux du patient, et le bruit blanc éteint le foyer d'excitation dans le cortex cérébral, causé par la douleur.

Appareil   pour le    anesthésie    (son    analgéniseur )    était    conçu    Leningrad    ingénieur P. Weinboim en collaboration avec le docteur de l'Académie de médecine militaire. S. M. Kirova G. Mironenko. La création de l'appareil a été grandement aidée par les techniques de V. Kuznetsov et F. Gulyanitius .

Au cours de l'opération de deux ans dans le service dentaire de la polyclinique de l'Académie de médecine militaire, l' analgésique sonore a invariablement reçu de bons commentaires des patients. L'appareil a été exposé à la 17e exposition de créativité Leningrad de radioamateurs-designers DOSAAF et a reçu un diplôme de l'I degré.

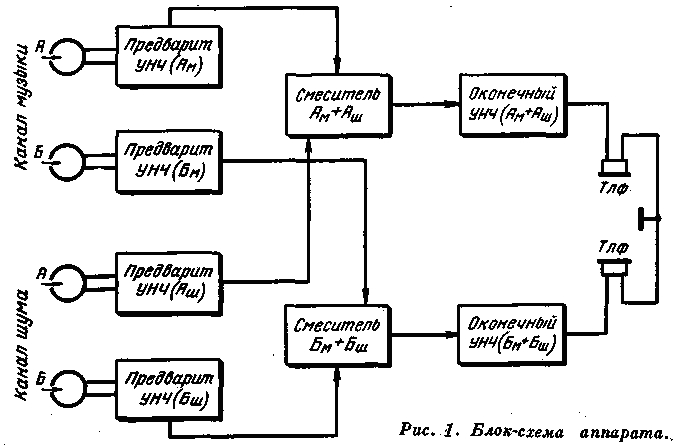

Un schéma de principe de l' analyseur de son est représenté sur la Fig. 1. Le dispositif se compose d'une unité d'amplification LF, d'une unité de mixage (panneau patient), d'une unité d'alimentation et d'un lecteur de bande avec une boucle sans fin de bande magnétique. Son but est de jouer simultanément le programme de musique et le bruit blanc enregistré sur les quatre pistes de la bande. L 'appareil utilise des têtes de lecture à deux canaux à faible impédance avec un espace de travail de 3 microns , une bande magnétique de type 6, une vitesse de bande de 9,53 cm / s.

La correction de la réponse en fréquence dans la cascade du préamplificateur LF permet d'obtenir une reproduction de haute qualité dans la gamme de fréquences jusqu'à 10 kHz .

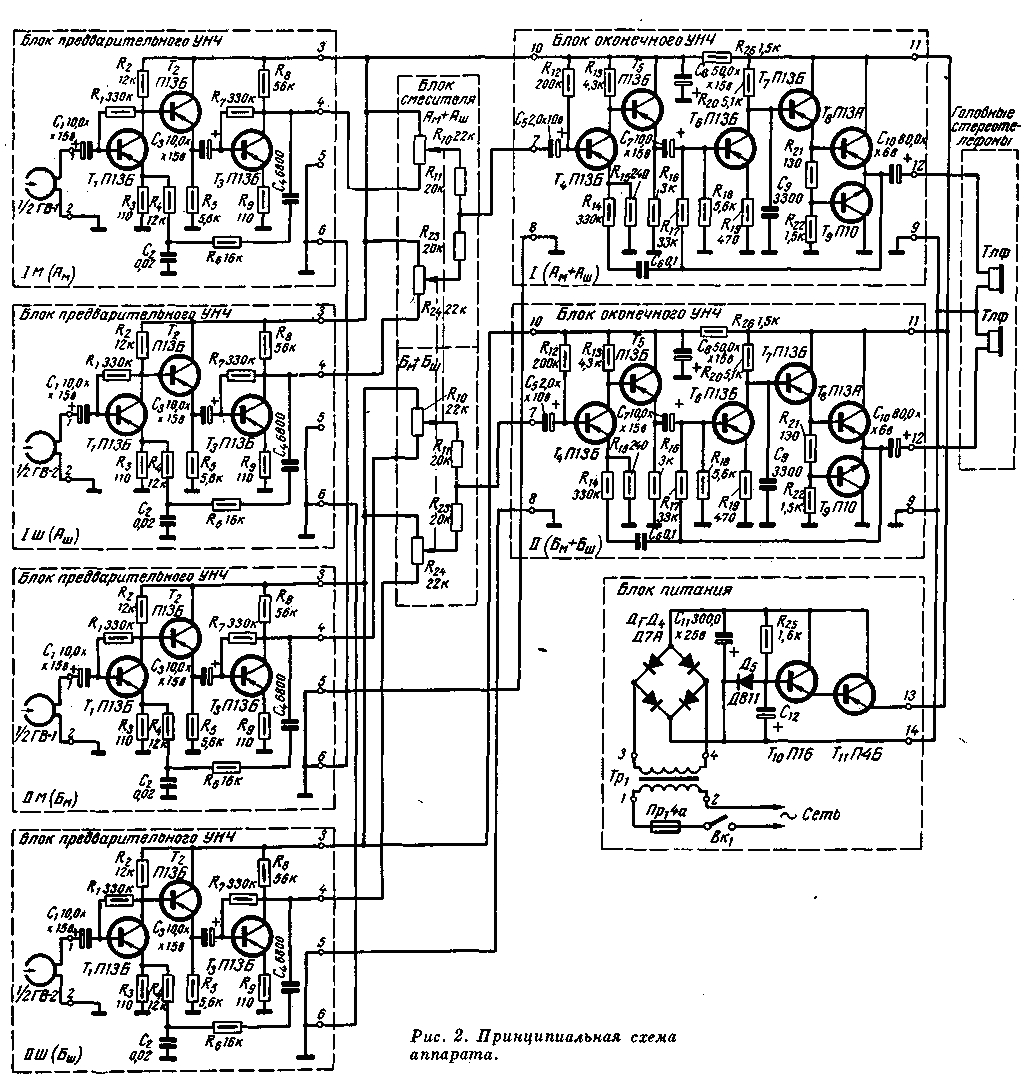

Dans la Fig. 2 est un diagramme schématique d'un analyseur de son . Les quatre signaux sont supprimés par les têtes magnétiques des pistes de la bande magnétique, la tension du signal va au préamplificateur correspondant LF réalisé sur les transistors T1-T3. Deux amplificateurs passe-bas de préampli amplifient les signaux de canal de musique ( Am et Bm ), et les deux autres - signaux de canal de bruit ( Ash et Bash ). A l'entrée de l'amplificateur bas de gamme utilisant des mélangeurs passifs (R10, R11, R23 et R24), la musique et le bruit sont mélangés dans les rapports requis. Après avoir mélangé et amplifié la tension du signal avec deux amplificateurs bas de gamme (T4-T9), les signaux Am + Am sont transmis à l'un des écouteurs, et Bm + Bm à l'autre, ce qui donne un effet binaire . Si nécessaire, le patient peut ajuster séparément la quantité de musique et le bruit de zéro à maximum.


Le préamplificateur LF à trois étages est réalisé sur les transistors T1-T3 (P13B). L'amplificateur est couvert par un retour négatif dépendant de la fréquence de 19 dB de profondeur. La première cascade de l'amplificateur est réalisée selon le schéma avec un émetteur commun. La tête de lecture est connectée à l'entrée de l'amplificateur à travers le condensateur C 1 . Le transistor utilisé dans la première étape devrait avoir un niveau de bruit minimum. Pour faire correspondre le premier étage avec le suivant, un suiveur d' émetteur couplé galvaniquement au premier étage est utilisé. La troisième cascade est similaire à la première. La tension de rétroaction négative est fournie par le circuit de collecteur du dernier transistor (T3) au circuit émetteur du premier à travers les éléments C4R4R6. L'étage de sortie est chargé sur le contrôleur de niveau situé dans le bloc de mixage distant.

L'unité de mélange, conçue comme un panneau séparé, est un diviseur de rhéostat constitué de deux potentiomètres couplés (R10 et R24) et de résistances de découplage R11, R23. Les potentiomètres agissent comme des régulateurs du niveau de la musique et du bruit. Des résistances d'isolement sont nécessaires pour éliminer l'influence mutuelle des sorties des préamplificateurs de LF. Les résistances de ces résistances sont sélectionnées expérimentalement.

L'amplificateur de terminaison élève le niveau du signal au niveau requis pour une lecture normale dans les écouteurs. Cet amplificateur doit avoir un faible coefficient de distorsion non linéaire, une impédance d'entrée élevée, un gain de basse tension et une correction supplémentaire de la réponse en fréquence dans la région basse fréquence (environ 4 dB par octave).

L'amplificateur final est assemblé sur six transistors (T4-T9), dont cinq sont de type p-n-p , et le sixième (T9) est de type n -p-n (P10).

Les premier et troisième étages, réalisés sur les transistors T 4 et T 6 selon le schéma d'émetteur commun, amplifient la tension du signal. Les deuxième et quatrième étages des transistors T5 et T7 (selon le schéma du suiveur d' émetteur ) servent à faire correspondre les résistances de sortie des étages précédents avec les résistances d'entrée des résistances suivantes.

L'étage de sortie est un amplificateur de puissance à deux temps, assemblé dans un circuit de collecteur commun avec des transistors de conductivité différente. Ceci permet de se passer d'une cascade à inversion de phase. L'amplificateur est recouvert d'une rétroaction profonde (26 dB ), ce qui réduit considérablement le coefficient de distorsion non linéaire. La tension de retour dépend de la fréquence (retour dépendant de la fréquence ), de sorte qu'une correction supplémentaire de la caractéristique de fréquence du canal de reproduction dans la région basse fréquence est obtenue. De plus, la résistance d'entrée de l'amplificateur final couverte par le retour est augmentée. L'amplificateur n'est pas critique pour la charge.

L'alimentation de l'appareil contient un régulateur de tension sur les transistors T10, T11. La tension de référence est prélevée sur une diode Zener au silicium de type D811. Le redresseur est assemblé sur un circuit en pont utilisant quatre diodes D7A en germanium. L'ensemble du dispositif est alimenté par une alimentation CA via un transformateur de puissance.

Le schéma cinématique du mécanisme d'entraînement de la bande est illustré à la Fig. 3. L'utilisation d'une boucle sans fin de bande magnétique placée dans une cassette spéciale a permis de simplifier le mécanisme d'entraînement de bande et d'utiliser un moteur de faible puissance tel que EDG-1M.

Appareil à cassette est une boîte en plastique avec un rouleau de longueur de ruban 230 m , qui est enroulée sur une base de disque tournant librement sur l'axe de la cassette. Diamètre de travail de l'arbre d'entraînement 5 mm . Grâce à l'utilisation d'une boucle de ceinture sans fin, le rembobinage n'est pas nécessaire et la machine est toujours prête à l'action. Le mécanisme d'entraînement de la bande est actionné par un interrupteur à bascule qui active la puissance du moteur et presse le rouleau d'entraînement sur l'arbre. Deux têtes stéréo sont situées directement sous le corps de la cassette.

Pour un contact fiable de la bande magnétique avec les têtes, un clip de feutre spécial est utilisé, qui est retiré au moment de la mise en marche de l'appareil.

Structurellement, l'ensemble de l'appareil est réalisé sous la forme d'un bloc séparé (figure 4). Poids de la machine 5 kg . Ses dimensions sont de 230X150X105 mm. La couverture supérieure est amovible.

Sur le panneau supérieur de l'appareil, une cassette avec un dispositif de montage et de pression de la bande magnétique sur l'arbre, deux têtes stéréo et un interrupteur marche / arrêt (figure 5) sont renforcés. Les têtes thermiques sont fermées avec un couvercle de sécurité.

Sous le panneau est une planche en alliage B-95 6 mm . Il est renforcé par un mécanisme d'entraînement de la bande, qui comprend un moteur électrique EDG-1M, un volant d'inertie   arbre,   poussée   gestion   et   pince (Figure 6). Sur la même carte, la partie électronique complète, composée d'un amplificateur de lecture à quatre canaux, d'une unité d'alimentation, d'un transformateur de puissance et de blocs de connexion, est renforcée.

Les amplificateurs préliminaires de reproduction sont exécutés sous la forme du bloc séparé. Il est monté sur un châssis en acier en forme de boîte. Les dimensions du châssis sont 160X80X40 mm. Les quatre amplificateurs sont assemblés sur des panneaux de textolite et séparés les uns des autres par des écrans (Figure 5).

Les amplificateurs finaux sont montés sur deux PCB et se trouvent de l'autre côté de l'installation des préamplificateurs. Le panneau de commande est réalisé sous la forme d'une unité séparée. La structure de cette unité comprend deux potentiomètres doubles, jouant le rôle de contrôleurs de niveau, et des pads de sortie pour connecter les écouteurs du médecin et du patient.

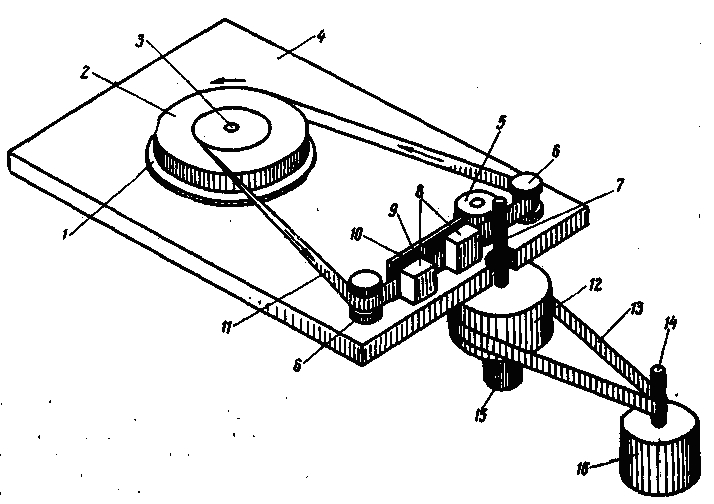

Fig. 3 . Schéma cinématique du mécanisme d'entraînement de la bande: 1. Disque façonné,   2. Rouler   films,   3. Manches   disque, 4. Base, 5. Rouleau de pression, 6. Colonne de guidage, 7. Arbre d'entraînement, 8. Tête stéréo à reproduction magnétique,    9. Serrage    sangle,    10. Le feutre    superposition,    11. Boucle    magnétique    bande.     12. Volant. 13. La ceinture de lavsan, 14. L'axe du moteur, 15. La poussée du volant, 16. Le moteur électrique.
