Les méthodes de déroulement et d'arrêt des compteurs d'électricité ne sont pas testées (description)

Способы отмотки и остановки электросчетчиков не проверенные (описание)

Les éléments suivants trouvés sur Internet ne sont pas des méthodes éprouvées gratuitement. Tout ce qui a été trouvé et non vérifié est sur cette page. En dessous du lien, nous pouvons trouver et télécharger les schémas eux-mêmes.

ATTENTION !!!
Application pratique de ces méthodes pour voler de l'électricité, de l'eau, du gaz, etc. est illégal! La responsabilité en est assumée uniquement en utilisant ces informations comme prévu!
Contre remontage - mesure extrême!
Pour réduire les coûts d'électrification de la production et de la maison, il est hautement souhaitable d'utiliser des astuces permettant d'économiser de l'énergie et d'utiliser des technologies permettant d'économiser de l'énergie.
Sur la page:


1. électronique.

Contenu: Dans les installations électriques industrielles à l’époque du socialisme, ils se sont toujours battus pour la qualité de l’électricité, c’est-à-dire qu’ils ont essayé de réduire la quantité d’énergie réactive (composante parasite de l’électricité). Ceci a été réalisé en réduisant l’angle entre les vecteurs courant et tension, c.-à-d. approximation cos f = 1. Le fait est qu’une grande partie des consommateurs d’énergie industriels est une charge inductive, c.-à-d. le vecteur de courant est en retard par rapport au vecteur de tension selon un certain angle (jusqu'à 90 degrés). En incluant simultanément avec l’équipement principal, une charge capacitive (compensateurs synchrones ou condensateurs cosinus pour une tension de 0,22 à 10 kV) a permis d’augmenter cos f. Ainsi, dans notre pratique, il y avait des cas où, le week-end, à l'usine, lorsque l'équipement fonctionne à puissance minimale, l'électricien en service ayant mangé le samedi matin après une anomalie, a oublié d'éteindre les compensateurs, conçus pour la capacité maximale de l'entreprise. Le résultat a été une diminution des lectures du compteur d’électricité actif (induction), c’est bien qu’il existe encore une comptabilité de la production, ce qui a ensuite montré le déséquilibre qui en résultait dans la mesure de la tête et celle du consommateur! Et l'idée qui était dans l'air a été confirmée dans la pratique !!! Un autre exemple était dans le village de mon grand-père qui, au printemps, sciait du bois sur une scie circulaire de 7,5 kW. Ainsi, pendant que mon grand-père traînait un autre bouleau vers la scie, nous avons vérifié le comptoir et son égreneuse tourné dans le sens opposé. :) et quand la cale est tombée dans les dents impitoyables du compteur à disque de scie a commencé à tourner en avant! En bref, l’idée est remarquable et des exemples de sa mise en œuvre dans la vie sont à la pelle, mais il existe un «mais»: pour obtenir un pouvoir capacitif comparable à la consommation électrique, c’est-à-dire Pour générer de l’alimentation sur le réseau, il faut de gros condensateurs pour une tension de travail de 400 V, mais les artisans de la population ont trouvé un moyen de sortir! Voici le contenu du principe de fonctionnement du schéma résultant:
Dans la première demi-onde de la tension du secteur, de l’énergie est consommée par le secteur (les touches A et D sont ouvertes), c’est-à-dire que le condensateur C1 est chargé, mais chargé par l’intermédiaire d’un commutateur à transistor commandé par des impulsions haute fréquence, c.-à-d. l'énergie de charge est consommée par des impulsions de fréquence accrue (la puissance réactive est consommée cos f = 0, et P = 0 signifie aussi parce que P = U * I * cos f. Dans la seconde demi-onde, les touches C et B sont ouvertes, C1 est déchargée. Depuis la tension sur le condensateur est plus élevé que dans le réseau, au début du second semestre, l’énergie est envoyée au réseau, cos f? 0, et donc P? 0) .On sait que les compteurs, y compris. électronique parce que ils contiennent un capteur de courant inductif avec un noyau magnétique à conduction et induction à fréquence limitée, car En plus du magnétique, ils contiennent également la partie mécanique du système de mesure et présentent une très grande erreur négative lorsque le courant à haute fréquence circule. Il reste dans la seconde période, par l’autre épaulement des touches, pour décharger le condensateur dans le réseau sans impulsions. Ainsi, par exemple: 2 kW consommés, le compteur tenait compte de 0,5 W, idéalement de 2 kW, le compteur de -2 kW, avec pour résultat que le compteur à induction revient à une vitesse de -1,5 kW et le compteur électronique à 1,5 kW.
Avantages: tous les joints et le compteur lui-même restent inchangés, le câblage n’est pas non plus modifié. La mise à la terre n'est pas requise. L'appareil s'allume dans la prise habituelle, c'est possible avec d'autres récepteurs électriques !!!
Inconvénients: il faut souder le schéma !!!
Effet économique: les compteurs à induction réduisent leurs lectures de 1-1,5 kW / h par heure et les compteurs électroniques s’arrêtent autant (c’est-à-dire sous-estiment)! En d’autres termes, le circuit est essentiellement un dispositif permettant de dérouler des compteurs à induction sans cliquet (c’est-à-dire qu’il est possible d’allumer le consommateur sans surcharger la nuit et de dérouler les lectures à 10-15 kW / h) et d’arrêter tous les autres compteurs avec la charge du consommateur appliquée (par exemple, simultanément). chauffage!).


2. Déroulement du générateur.

Contenu: L'appareil est conçu pour dérouler les indications des compteurs à induction sans modifier leurs schémas de commutation. En ce qui concerne les compteurs électroniques et électromécaniques, dont la conception est basée sur l’impossibilité de procéder à un compte à rebours, l’appareil vous permet d’arrêter complètement la comptabilisation avant la consommation électrique de plusieurs kW.
Le dispositif, assemblé selon le schéma proposé, est simplement inséré dans la prise et le compteur commence à compter dans le sens opposé. Tout le câblage électrique reste intact. La mise à la terre n'est pas nécessaire. Le fonctionnement du dispositif est basé sur le fait que les compteurs de courant de compteurs électriques, y compris les compteurs électroniques, contiennent un convertisseur à induction d'entrée ayant une faible sensibilité aux courants haute fréquence. Ce fait vous permet de faire une erreur négative significative dans le compte si la consommation est effectuée par des impulsions haute fréquence. Ces facteurs vous permettent de créer un générateur de simulateur. L'élément principal d'un tel dispositif est un condensateur de la capacité appropriée. Le condensateur pendant le quart de la période de la tension du secteur est infecté du réseau avec des impulsions haute fréquence. À une certaine valeur de fréquence (en fonction des caractéristiques du convertisseur d’entrée du compteur), le compteur ne prend en compte que le quart de l’énergie réellement consommée. Au cours du deuxième trimestre de la période, le condensateur est renvoyé directement dans le réseau, sans commutation à haute fréquence. Le compteur prend en compte toute l’énergie qui alimente le réseau. En effet, l'énergie de charge et de décharge du condensateur est la même, mais seule la seconde est pleinement prise en compte, créant une imitation du générateur alimentant le réseau. Dans ce cas, le compteur compte dans le sens opposé avec une vitesse proportionnelle à la différence de temps unitaire de l'énergie de décharge et de l'énergie enregistrée de la charge. Le compteur électronique sera complètement arrêté et permettra de consommer de l'énergie sans comptabilisation, pas plus que la valeur de l'énergie de décharge. Si la puissance du consommateur est supérieure, le compteur en soustraira la puissance de l'appareil. En fait, le dispositif conduit à la circulation de la puissance réactive dans le compteur dans deux directions, l'une dans laquelle est effectué un dosage complet, et l'autre, partielle.
Inconvénients: besoin de connaissances suffisantes en électronique lors de la fabrication et lors de l'installation.
Avantages: tous les joints et le compteur lui-même restent inchangés, le câblage n’est pas non plus modifié. La mise à la terre n'est pas requise. L'appareil s'allume dans la prise habituelle, c'est possible avec d'autres récepteurs électriques !!!
Effet économique: Avec les éléments indiqués sur les schémas, l'appareil est conçu pour une tension nominale de 220 V et une puissance de 2 kW.
Commentaire (!): Le programme est pleinement opérationnel et a été testé par nous dans la pratique.


3. La méthode de "phase"

Contenu: pour les consommateurs d'électricité les plus consommateurs d'énergie (chaudières électriques, radiateurs électriques, cuisinières électriques), une prise de courant individuelle est réalisée ou, à l'aide des appareils électriques susmentionnés, toute la maison est raccordée de manière à ce que l'électricité consommée ne soit pas pleinement prise en compte par un compteur électrique. La méthode est basée sur les caractéristiques de conception de tous les compteurs d'électricité! Il est effectué dans les 10 à 15 minutes sans intervention du mécanisme interne du compteur électrique, avec la sécurité de tous les scellés sur le compteur électrique. Pour modifier légèrement le schéma d’entrée (5 à 10 min.) Dans certains cas et ne le faites pas (en particulier dans les salles équipées de prises euro), vous avez besoin d’un tournevis et d’un morceau de câble (1 à 1,5 m) avec une prise. Dans la forme exécutée, il existe une possibilité de consommation d'électricité illimitée (!) Par l'intermédiaire de cette prise ou dans toute la maison, sans modifier les relevés des compteurs.
Les plus: le plus facile à exécuter! (même un enfant peut exécuter), adapté à tous les compteurs d'électricité, la possibilité de détection est presque impossible depuis tous les appareils électriques qui ne sont pas connectés à la prise susmentionnée seront comptés par un compteur électrique (le disque tournera, indicateurs clignotants) sur notre mémoire à partir de centaines d'intrus, de telles unités sont détectées, il n'y a pas de limites à la consommation et aux appareils électriques connectés (seulement la section transversale du conducteur d'entrée). Dans notre top il est l'un des premiers! C'est la méthode la plus populaire parmi les employés des organisations fournissant de l'énergie, comme avec les consommateurs d'électricité !!! :)
Inconvénients: pour les compteurs monophasés uniquement.
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte.


4. Méthode «zéro +»

Contenu: la méthode repose sur le principe de comptage de l'électricité vendue dans tous les compteurs (!) (À induction et électroniques, monophasés et triphasés). Il s'effectue sans intervention du mécanisme interne du compteur électrique, avec la sécurité de tous les scellés, seul l'accès est nécessaire (la meilleure solution pour les résidents d'immeubles de grande hauteur). En fait, cette solution à la tâche d’arrêter le compteur s’est révélée à la fois la plus simple et la plus ingénieuse! La réponse à la question était si visible qu'il était difficile d'imaginer au début. Nous n’y avons pas cru longtemps avant d’être confrontés à sa mise en œuvre concrète.
Désormais, cette méthode convient parfaitement à tous les schémas comptables: compteurs monophasés et triphasés, à induction et électroniques. En général, la méthode est très belle et assez simple. Les composants électroniques ne sont pas nécessaires.
Comptage monophasé: Une fois exécuté, il est possible de consommer de l'électricité de manière illimitée (!) Dans toute la maison, sans modifier les relevés des compteurs.
Comptage triphasé: Une fois exécuté, il est possible de consommer une quantité d'électricité illimitée (!) En une phase, sans modifier les relevés du compteur.
Avantages: le plus efficace et le plus sûr !!! les scellés et le compteur électrique lui-même restent inchangés, la simplicité d’exécution, adaptée à tout compteur électrique, la possibilité de détection est exclue, dans notre mémoire de centaines de contrevenants, celui-ci est réglé (!), (après sa détection, nous avons complètement changé notre point de vue sur comptage de l'électricité et ceci avec une expérience d'environ 10 ans !!!) il n'y a pas de limite à la taille de la consommation et des appareils électriques connectés (seulement la section du conducteur d'entrée). Dans les immeubles de grande hauteur exécutés dans l'heure. Dans notre top il est le premier! Cette méthode est pratiquement inconnue des employés d'organisations fournissant de l'énergie !!!
Inconvénients: aucun !!!
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte.


5. Méthode “Transformateur” (pour compteurs 1-f. Et 3-f.)

Contenu: lorsque le compteur électrique “enroule” un nombre suffisamment élevé de kW / h, ses lectures peuvent être réduites (rembobinage). En fait, le procédé décrit le schéma du dispositif permettant de faire tourner le cadran du compteur électrique dans le sens inverse, ainsi que le schéma de sa connexion. La méthode est basée sur les caractéristiques de conception des compteurs à induction. Elle est réalisée sans intervention du mécanisme interne du compteur électrique, avec la sécurité de tous les scellés sur le compteur électrique.
Comptabilisation en une phase: pour modifier légèrement le schéma d’entrée (5-10 min.) Dans certains cas, ils ne le font pas et fabriquent également l’appareil le plus simple - un transformateur, avec lequel ils réduisent les lectures (torsion des tambours du mécanisme de comptage dans la direction opposée) du compteur. Le courant circulant dans la bobine de courant du compteur électrique est d’environ 10 ampères, ce qui correspond à une diminution de 2,2 unités (pour la nuit - 20 kW / heure, pour le mois - 600 kW / heure).
Comptabilité en trois phases: contrairement à la croyance populaire selon laquelle un compteur à trois phases ne peut pas être «décomposé» dans notre pratique, cette méthode a été découverte, ce que nous-mêmes ne pouvions pas croire, mais c’est un fait et c’est un scélérat très têtu. Pour le mettre en œuvre, vous devez avoir accès à l’entrée du compteur électrique (bornes de la machine ou du commutateur (dans notre cas détecté, une machine à entrée AP-50 a été utilisée), ou une rupture du câble d’entrée). Ils constituent également un simple dispositif - un transformateur, avec lequel ils réduisent les lectures (torsion). mécanisme de comptage des tambours dans le sens opposé) du compteur. Le courant circulant dans la bobine de courant de chaque phase du compteur est d’environ 10 Amps, ce qui correspond à une diminution de 6,6 unités par heure de ses lectures (~ 55 kW \ heure par nuit, ~ 1600 kW / heures par mois).
Avantages: choix pratique! après la fabrication du transformateur, la possibilité d'utiliser un nombre presque illimité de fois. La méthode d'utilisation dans la comptabilisation en trois phases pour de nombreux travailleurs d'organisations fournissant de l'énergie est inconnue car considéré comme irréel !!! :) )) Dans notre il est l'un des premiers.
Inconvénients: il est nécessaire de fabriquer un transformateur, qui ne convient pas aux compteurs d'électricité électroniques et aux compteurs d'électricité à bouchon (le cliquet est montré sur le panneau et, lors de la rotation du disque, des clics du type sont entendus car beaucoup moins souvent).
Effet économique: ~ 600 kW \ heure par mois pour les compteurs monophasés et ~ 1600 kW \ heure pour les compteurs triphasés, l'électricité n'est pas prise en compte (dépend de l'appétit :) ).

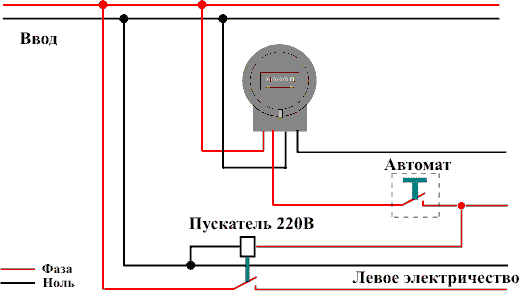

6. Méthode “Starter”

Contenu: sur le câble d’entrée, avant le compteur électrique, il y a un espace (une boîte) dont une extrémité va au compteur électrique, l’autre au démarreur magnétique (courant nominal en fonction de la charge, généralement de 25 A et plus), le démarreur alimente tout ce que votre cœur désire (système de chauffage , cuisinières électriques, saunas, etc.), tout en prévoyant la possibilité de les connecter via un compteur électrique (en cas de vérification). Les circuits de commande du démarreur (boutons «start» et «stop») sont alimentés par le réseau de la maison, via un compteur électrique, dans un endroit commode pour un arrêt rapide (encore une fois, en cas de contrôle). Il y avait des cas où les boutons étaient déguisés en éléments de l'intérieur: tableaux, cintres, montres. Pendant le test, la tension est retirée de la charge par le démarreur et l'indicateur de tension de l'inspecteur ne montre rien, le démarreur lui-même est soigneusement masqué et le câblage est placé dans le tuyau en métal (bon écran pour les indicateurs de tension) et collé ou cousu avec du papier plissé. Souvent, à partir d'un espace (case), la charge est connectée directement, sans actionneur. Dans ce cas, la probabilité de détection du câblage «gauche» par les inspecteurs augmente de nombreuses fois (tous les membres du personnel des organisations d'alimentation sont désormais équipés voir si ce n'est pas blindé).

Avantages: la possibilité d'utiliser un nombre de fois presque illimité, la difficulté de détection, tous les scellés et le compteur lui-même restent sans dommage. Convient pour le dosage triphasé. Dans notre il est l'un des premiers.
Inconvénients: nécessité d'un câblage supplémentaire et violation de l'intégrité du câble d'entrée (détection).
Effet économique: des cas ont été découverts lorsque le consommateur a «économisé» entre 10 000 et 13 000 kW / heure par mois.


7. Méthode «Tension de la bobine de crémation»

Contenu: à l'aide du circuit le plus simple, inclus dans une prise classique, dans les compteurs triphasés à induction, la bobine de tension de la phase à partir de laquelle la prise susmentionnée est alimentée est désactivée. La méthode est assez extrême et nécessite la présence d'esprit. Cherchez une heure au comptoir fumant, jetant occasionnellement des étincelles dans un métal liquide (tout ce qui reste d'une bobine de tension) ne suffit pas pour tout le monde! Blague, bien sûr! :) Le processus de défaillance d’un élément du compteur prend au maximum 2 minutes. Comme son nom l’indique, cette opération est obtenue en brûlant une ou plusieurs bobines de tension en appliquant une surtension provenant du dispositif ci-dessus. Toutes les diodes sont 1000V / 1A, 50 microfarads chacune (comme vous pouvez le voir, deux d'entre elles sont connectées en série!). Utilisez Conder importé, soviétique exploser. WU - il s'agit du multiplicateur de tension du redresseur, qui est activé après le compteur dans l'une des prises du réseau du consommateur. Schéma ci-dessous le schéma de connexion de l'esclave au compteur.


Avantages: le schéma est le plus simple, il est inclus dans une prise standard, tous les scellés du compteur et du dispositif de commutation d'entrée restent inchangés.
Inconvénients: après l’utilisation de ce dispositif, un élément est irréversible i. Il n'est pas possible de restaurer la bobine de tension morte sans ouvrir le compteur.
Effet économique: un tiers (avec une charge symétrique) ou plus (si vous chargez la phase dans laquelle la bobine de tension a grillé) d'électricité n'est pas pris en compte.
Commentaire (!): Il n'y a pas si longtemps, l'un de nos collègues de la même région baltique, pastas5kv, nous a dit ce qui suit, ce procédé convient également aux compteurs électroniques (y compris les plus sophistiqués d'ABB (Allemagne)). L’essence de son commentaire est la suivante: avec la crémation de 2 phases dans un compteur triphasé, le comptage de l’électricité va encore à 100%, puisque La tension sur le contrôleur de compteur provient d’une seule phase «saine». Si cette fonction est désactivée, la comptabilité s'arrête, même s'il y a une charge sur deux phases «incinérées»! L'indication sur le compteur sera la même que si l'alimentation avait disparu du secteur. Ainsi, il s'avère qu'après la crémation, il est possible d'utiliser une ou deux phases sans les prendre en compte avec un compteur électrique, il suffit simplement d'éteindre deux ou une phase "saine". Et encore un commentaire de pastas5kv: la haute tension ne peut pas être alimentée directement au maximum, elle doit être appliquée plusieurs fois à partir d’un faible niveau et progressivement augmentée jusqu’à la rupture de l’isolation et à la défaillance de la sortie de la bobine de tension. Selon l'auteur, si la crémation est faite correctement, la bobine défectueuse aura presque le même aspect que si elle était intacte.


8. La méthode de "l'angle d'inclinaison"

Contenu: La méthode est basée sur les caractéristiques de conception des compteurs à induction. Elle est réalisée sans intervention du mécanisme interne du compteur électrique, avec la sécurité de tous les scellés sur le compteur électrique. Le multimètre avec le rabat sur lequel il est fixé est incliné par rapport au sol jusqu'à un angle de 90 degrés (en règle générale, le rabat est articulé vers le haut ou l’attache du rabat peut être facilement retirée). Lorsqu'un compteur électrique «repose sur le dos», son disque cesse de tourner quelle que soit la charge connectée. En réalité, le disque cesse de tourner à une inclinaison de 40 à 60 degrés.
Avantages: possibilité d'utiliser un nombre presque illimité de fois, facilité d'exécution, tous les sceaux et le compteur lui-même restent sans dommage. Convient pour le dosage triphasé. Dans notre il est l'un des premiers.
Inconvénients: ne convient pas aux compteurs d'électricité électroniques, beaucoup de problèmes avec le réglage de l'angle d'inclinaison souhaité, avec un contrôle soudain est facilement détecté.
Effet économique: jusqu'à 100% de l'électricité n'est pas prise en compte par mois.

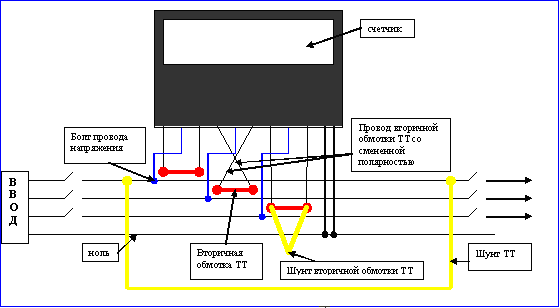

9. Méthode «Circuits de mesure» (comprend quatre méthodes)

Contenu: Si des compteurs d’électricité à branchement direct (jusqu’à 100 ampères), des circuits de mesure sont intégrés dans le boîtier (de nombreux transformateurs de courant électroniques sont installés - bagues et enroulement, rien de spécial), les compteurs d’électricité ont de gros consommateurs pour le mesurage de l’électricité (courants de fonctionnement de 100 ampères et moins). ci-dessus), une partie du circuit de mesure est installée à l'extérieur du boîtier du compteur - transformateurs de courant et de tension (pour la mesure dans des circuits de 10 kV et supérieurs). Plusieurs schémas dépendent de la manière dont la comptabilité est organisée, que les circuits de mesure soient scellés, quel dispositif de commutation d'entrée, où les transformateurs sont installés (sur le RP, le TP ou le TSTP, dans le VSU). Dans notre pratique, des centaines de schémas de sous-comptabilisation de l'électricité ont été découverts, mais ils ne sont pas fondamentalement différents. Il y a quatre façons principales, la seule différence est la performance. 1). Transformateurs de courant secondaires shuntés 2). Changement de polarité des transformateurs de courant 3). Déconnexion du conducteur de bobine de tension du compteur. 4) Transformateur de courant shunt.

Toutes les manipulations sont effectuées aux bornes des transformateurs de courant. Pour ce faire, vous devez avoir un accès libre aux transformateurs eux-mêmes ou, le cas échéant, au bloc de test (installé avant le compteur). Le gros problème est de savoir si les transformateurs et la bandelette réactive sont scellés, non. En règle générale, les deux ne sont pas scellés. La pire option est celle qui consiste à sceller l’ensemble du tableau de mesure de l’électricité, puis, fondamentalement, le BURN. Le scellement du tissu secondaire est effectué à l'aide de capuchons en plastique (moule ou usine). Cependant, il y a toujours une distance entre les fils et le capuchon lui-même, dans lequel le shunt est inséré (un support classique fait de fil avec une isolation et des extrémités nues sur une longueur qui aurait suffi à toucher les contacts secondaires). Si les transformateurs de courant ne sont pas scellés, alors le billet de faveur général: en déconnectant l'automate d'entrée ou le disjoncteur (il est impossible sous tension - si le secondaire est ouvert, puis sous le potentiel induit, une panne peut survenir), dévisser les fils secondaires et insérer le même clip le plus shunt (voir ci-dessus). Le changement de polarité TT n’est effectué que sur les bornes secondaires non scellées. C'est fait élémentaire: dévisser les vis maintenant les fils du secondaire, et ils sont échangés (fils non!!). Les manipulations sont effectuées à une tension relâchée (voir ci-dessus). La déconnexion du conducteur de la bobine de tension s’effectue également sur des transformateurs de tension non scellés. Encore une fois, en supprimant la tension du TT, en utilisant une clé conventionnelle (généralement 14 (13) ou 17), dévisser l’écrou du fil "tendeur" et celui-ci est retiré. Vous pouvez ensuite mettre entre le fil et l’écrou des rondelles de courant très conductrices, elles peuvent simplement être peintes au point de contact ou il est bon de casser l’extrémité nue du fil (encore une fois, aggraver le contact!) Et installer le fil à la place. Manœuvrer le TT lui-même est également assez simple, en déconnectant l'automate d'introduction (interrupteur à couteau, sac, etc.), à l'aide de "crocodiles", un conducteur de bonne section est fixé (avec isolation, l'essentiel!) Avant et après le TT peut être effectué dans toutes les phases. La méthode est applicable dans certains cas lorsque tout le tableau comptable est scellé. Dans notre top il est l'un des premiers.
Avantages: tous les joints et le compteur lui-même restent inchangés.
Inconvénients: dans tous les cas, des connaissances de base en électrotechnique sont nécessaires pour une collection compétente du circuit. Un contrôle constant de la comptabilité est nécessaire, il faut du temps pour analyser le schéma (dans certains cas).
Effet économique: de 30% à 100% de l'électricité non comptabilisée (le chiffre de 100% est vrai contrairement au sens commun). Dans notre pratique, il y avait des cas avec une sous-estimation décente de l'électricité, par exemple: environ 30 000 kW / heure par mois (minoterie) et 80 000 kW / heures par mois (ligne de pâtisserie pour la production de biscuits), et beaucoup d'autres comme eux. Dans le même temps, les consommateurs ont utilisé cette méthode pendant plus d’un mois. Il y a 4 (!) Schémas de son exécution.

10. Méthode «choc» (comprend trois manières)

Contenu: La méthode est basée sur les caractéristiques de conception des compteurs d'électricité électroniques. Elle est réalisée sans intervention du mécanisme interne du compteur électrique, avec la sécurité de tous les scellés sur le compteur électrique. Il existe trois manières: 1) pour les compteurs électriques du type SET (un boîtier a été découvert), il est étroitement «enveloppé» dans du polyéthylène noir et par temps chaud il échoue, en règle générale il commence à «se déplacer tout seul» à grande vitesse (on dit qu'il peut s'arrêter) , qui établit ensuite un test 2) pour les compteurs de type TsE6807B (avec écran LCD), mais d’autres le font: fermez le compteur électrique avec un «choc électrique» (utilisé à des fins d’autodéfense) et allumez-le plusieurs fois jusqu’à ce que l’affichage sur le panneau s’éclaircisse. 3) le plus extrême: sous réserve de la disponibilité d'un bon câblage (section correcte) et de l'automatisation, incluez la charge maximale (par exemple, le soudage) du compteur électrique avec secousses avec de petites interruptions; en règle générale, un ou plusieurs transformateurs de courant intégrés échouent (secondaire).
Inconvénients: convient uniquement aux compteurs électroniques, principalement à usage unique
Effet économique: dans chaque cas, il est difficile de prévoir.


11. Méthode “Contre shunt”

Contenu: la méthode est assez triviale, son essence est la suivante: du dispositif de commutation d'entrée aux dispositifs de commutation de la charge, on monte ce qu'on appelle le shunt, qui est un fil de la longueur requise. Dans le formulaire rempli, lorsque le périphérique d'entrée est activé, la majeure partie de l'électricité consommée n'est pas prise en compte, mais si ce périphérique est désactivé (et que le shunt est connecté à la tension d'alimentation de la borne d'entrée), toute l'électricité consommée n'est pas prise en compte. Le moyen le plus simple de fonctionner dans des panneaux d’appartement (sur l’escalier), car Dans la plupart des cas, les dispositifs d’entrée (en général, il s’agit d’un sac normal) et les dispositifs de commutation de la charge (deux ou plusieurs disjoncteurs) sont librement accessibles. Eteignez le périphérique d’entrée (tournez la poignée du sac à 90 degrés), vérifiez qu’il n’ya pas de tension aux contacts sortants (avec un tournevis "sonde" classique), coupez le fil (avec isolant, essentiel!) De la longueur requise, dénudez-le aux deux extrémités, puis fixez un bout à la phase le contact sortant de l'ensacheuse (sous la vis, l'extrémité nue est formée en une «bague»), la deuxième extrémité du contact de phase du capteur de force automatique. C'est tout prêt! Allume le sac en tournant la poignée à 90 degrés. et le circuit est prêt à fonctionner. Dans le tableau de bord, le shunt est masqué et fermé par tous les dispositifs de commutation dotés d’un panneau de protection (qui a été retiré avant l’installation). :) ). Les inspecteurs examinent l'intérieur du bouclier au mieux une fois par siècle (surtout si la maison a 9 étages ou plus).
Il existe des options encore plus simples lorsque le shunt est effectué directement devant le bornier du compteur, soit en dénudant l'isolant du générateur et des fils de phase de charge, puis en les mettant en court-circuit (entre eux directement ou à l'aide d'un morceau de fil), soit en "glissant" sous le couvercle du bornier du compteur fils sous la forme de supports dans les trous entre les 1ère et 2ème bornes (où sont montés les fils de génération et de charge initiaux).
Inconvénients: si les inspecteurs regardent une fois derrière le panneau de protection qui cache les contacts du sac et de la machine, le tour est facilement détecté.
L’effet économique: si vous ne faites que contourner la phase, le compteur sous-estime jusqu’à 50% de l’électricité consommée, en cas de contournement et de mise à zéro, une sous-comptabilisation à 100% est alors garantie.

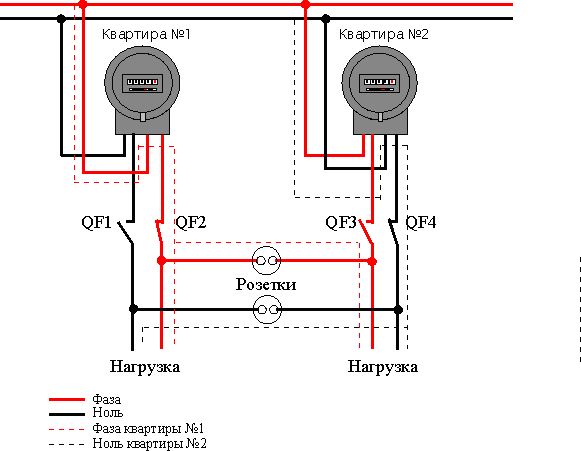

12. La voie “Amis”

Contenu: la méthode est appliquée, en règle générale, dans les cas où un consommateur a 1-f sur son bilan. compteur et 3 f. compteur (puissance), ou lorsque les voisins sont en bons termes (ils gèrent alors ce que l’on appelle des «phases d’échange»). Dans tous les cas, vous devez avoir deux mètres. L'essence est la suivante: on prend une contre-phase, l'autre zéro. Dans le cas d'utilisation de 1-f. et 3 f. compteurs, la phase est prise de 1-f., et zéro de 3 f. En même temps, avant de commuter les fils, ils n’oublient pas la mise en phase (c’est-à-dire, connectez la phase d’un compteur au réseau (prise) de l’autre compteur au contact de phase (recherchez avec un tournevis «sonde» à l’avance) et à zéro, respectivement). Dans le schéma 1-f. le compteur à partir duquel la phase est extraite, vous devez apporter des modifications à l'entrée (changer les fils de phase et zéro à certains endroits) et éteindre le dispositif de commutation du zéro. Dans le deuxième circuit de comptage, le dispositif de commutation de phase est désactivé.

Inconvénients: nous avons besoin de connaissances de base en génie électrique, car il est nécessaire d’apporter des modifications à l’entrée 1f. mètre, montez le câblage supplémentaire.
Effet économique: une sous-comptabilisation de l’électricité jusqu’à 100% est garantie.

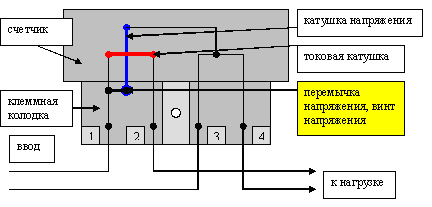

13. Méthode de la tension de vis (comprend deux méthodes)

Contenu: avec deux vis, à travers lesquelles passe la ligne de pêche ou le fil sur lequel le fournisseur d’énergie local installe son scellé, en excluant l’accès du consommateur aux bornes du compteur. L’essence de la méthode est la suivante: le joint susmentionné est enlevé, la ou les vis de fixation du couvercle sont dévissées et le voici, la borne. Wow Et maintenant? Et maintenant, avec précaution, à l’aide d’un tournevis à poignée isolée, 1) dévisser avec précaution la vis de tension (elle est facile à détecter, elle fixe un petit cavalier d’environ 1 cm de long sur le côté gauche du bornier) jusqu’à ce que le disque du multimètre s’arrête ou clignote (si le compteur électronique). Oui, en passant, certains consommateurs même 2) remplacent les deux fils des premier et deuxième terminaux par endroits, l’effet est impressionnant - le disque du compteur tourne dans le sens opposé, et l’électronique s’arrête (bien que des compteurs aient commencé à apparaître (par exemple, "Solo") qui considèrent l’électricité et dans ce cas). Il est maintenant temps de tout mettre en place: le couvercle, la (les) vis et ... le joint, qui est installé comme dans la méthode précédente.

Avantages: l' effet est instantané ou si vous installez une rondelle à partir d'un mauvais conducteur électrique (peignez-la avec du vernis ou de la graisse graphite), prolongée, sous le cavalier de tension.
Inconvénients: comme dans la méthode précédente, les obturations déformées et factices sont très facilement déterminées dans 90% des cas.
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte.

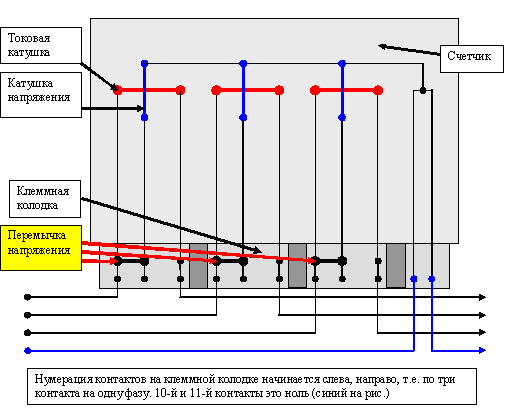

14. Méthode du cavalier de tension (comprend deux méthodes)

Contenu: un bornier de compteur électrique triphasé ferme le couvercle, qui est fixé à l'aide de deux vis, en passant par le haut d'une ligne ou par le fil sur lequel le fournisseur d'électricité local installe son sceau, à l'exclusion de l'accès du consommateur aux bornes du compteur de puissance. L’essence de la méthode est la suivante: le joint susmentionné est retiré, la ou les vis de fixation du couvercle sont dévissées et le voici, la borne. Wow Et maintenant? Et maintenant, le consommateur utilisant un tournevis avec une poignée isolée, soigneusement dévisser 1) les vis du cavalier de tension (elles sont faciles à identifier, elles sont installées entre les 1ère et 2ème, 4ème et 5ème, 7ème et 8ème bornes environ 1 cm), jusqu’à ce que le compteur électrique s’arrête ou qu’il cesse de clignoter (si le compteur est électronique). Oui, en passant, certains consommateurs avec un autre couvercle 2) changent deux fils des terminaux 1 et 3, 4 et 6, 7 et 9 par endroits, l’effet est impressionnant - le cadran du compteur tourne en sens inverse côté, et l'électronique s'arrête. Il est maintenant temps de tout mettre en place: le couvercle, la (les) vis et ... le joint soigneusement enfilé dans la ligne ou le fil de pêche, après avoir passé le dernier à travers les vis qui fixent le couvercle, puis en pressant le tout avec quoi que ce soit (une pince avec un chiffon sur les lèvres). ne laissez pas de marques), de faux scellants, etc.).

Avantages: l' effet est instantané ou si vous installez une rondelle à partir d'un mauvais conducteur électrique (peignez-la avec du vernis ou de la graisse graphite), prolongée, sous le cavalier de tension.
Inconvénients: comme dans la méthode précédente, les obturations déformées et factices sont très facilement déterminées dans 90% des cas. Employés des entreprises d’alimentation en énergie: soyez prudent, emportez une lampe de poche et une loupe avec vous!
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte.


15. Méthode “Etiquette du transformateur”

Contenu: principalement de nouveaux consommateurs, l’essence est la suivante: un transformateur de courant existant, par exemple 300/5, est utilisé pour installer une étiquette (prise d’information) à partir d’un transformateur avec un coefficient inférieur, par exemple de 100/5. En conséquence, un coefficient plus petit est impliqué dans les calculs pour la consommation d'électricité.
Avantages: très simple à réaliser, le compteur lui-même ne s'inquiète pas.
Inconvénients: lors de la vérification peut détecter (rarement).
Effet économique: dépend de l'appétit

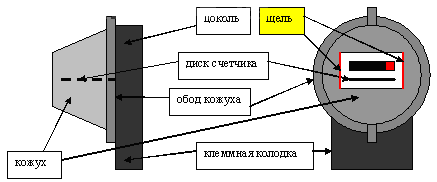

16. La méthode du "slot"

Contenu: Entre le verre et le boîtier du compteur en pressant ou en retirant de la colle (pour ne pas saisir le synonyme), un microspace est formé, suffisant pour pousser une bande de matériau fin mais résistant (généralement un film) d'environ 10 cm de long et 1 cm de large, jusqu'au contact du compteur, qui en même temps arrête son mouvement.

Avantages: L' effet est instantané, il peut être utilisé plusieurs fois, comme une pièce de monnaie sur un téléphone public pour un téléphone public. Convient pour le dosage triphasé.
Inconvénients: lorsqu’on examine attentivement le verre et le boîtier du compteur électrique, on le détecte très facilement (la fente est visible par elle-même et il y a généralement des égratignures et des traces de doigt sur le verre :) )). Il est arrivé qu'après le démontage d'un tel comptoir, les autochtones du consommateur se soient retrouvés à l'intérieur. :) )) Convient uniquement aux compteurs à induction (ils ont quelque chose à arrêter - conduire!).
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte.

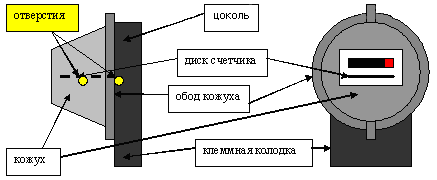

17. Méthode «trou»

Contenu: un trou est pratiqué à n'importe quel endroit du boîtier du compteur (à droite, à gauche, au-dessus, au-dessous, à l'arrière (à travers le mur sur lequel le compteur est installé), derrière la saillie du boîtier (bord autour du périmètre du compteur à 1-2 cm de l'arrière)) plus discrètement, un objet tel qu'une aiguille ou une aiguille y est inséré (de préférence dans un matériau diélectrique: plastique ou bois) d'une taille telle qu'il atteint le disque du compteur, et à sa sortie, le compteur électrique du mégadivice se transforme en une pièce de carbolite avec un remplissage ck ne tourne pas. Il y a eu des cas dans l'histoire où le trou a été trouvé seulement au moment de la livraison du compteur électrique remplacé par le terme à l'entrepôt (il a été fait bijoutier, le moustique du nez ne minera pas)!

Avantages: le disque du compteur électrique ne tourne pas, et alors? C'est vrai, les lectures ne changent pas, l'argent est économisé (par exemple, sur de nouvelles chaussures ou sur un ticket pour Penkina dans la première rangée). Convient pour le dosage triphasé.
Inconvénients: ne convient pas aux compteurs d'électricité électroniques (bien que certains consommateurs aient tenté de percer un trou pour arrêter le moteur pas à pas (contrairement au mécanisme de comptage situé à droite près du dernier tambour) est trop perceptible), la plupart d'entre eux sont facilement détectables, il n'est pas très facile de restaurer l'intégrité du boîtier du compteur (bien que , peau et vernis Kuzbass, ici ce sont des "mains folles").
Effet économique: jusqu'à 100% de l'électricité consommée n'est pas prise en compte par un compteur électrique.


18. Méthode «vérification par vérification d'état» (comprend neuf méthodes)

Contenu: le boîtier du compteur est fixé à la base avec deux ou trois vis, par le dessus desquelles (généralement deux), soit la ligne de pêche, soit le fil (parfois protégé des dommages tels que Silvire LG9) sur lequel est installé le vérificateur d'état (ou le fabricant) en vérifiant que l'appareil est apte au fonctionnement (il fonctionne dans la classe des mesures, il n'y a pas d'appareil autopropulsé, etc.). Sans retirer ce sceau, l'accès au mécanisme interne est impossible (en règle générale!). Ces joints sont retirés avec soin (dans la mesure du possible), les vis de fixation du couvercle sont dévissées, le couvercle est retiré. Hourra! Faites-le avec un mécanisme de comptage, ou avec une bobine de tension, ou avec des transformateurs de courant (pour les compteurs électroniques), ou avec un panneau d'information que l'âme désire (et elle ne veut économiser que du papier avec des filigranes). Il y a plusieurs façons: 1) en utilisant un tournevis, tordre les chiffres dégoûtants sur les tambours du mécanisme de comptage, 2) souder les bobines de tension dans le circuit (différentes de la bobine de courant par une section transversale encore plus petite) ou 3) le commutateur à lames (à l'avenir, amener un aimant permanent à un compteur électrique, 4) changez le panneau d’information par un autre (pour les compteurs CO-I446, installez 10 à 34 ampères sur le comptoir (cinq fenêtres sont découpées dessus), un panneau de 5 à 17 ampères (quatre fenêtres sont découpées), c’est-à-dire les unités sont considérées comme des dizaines de kWh, 5) arracher certaines des dents du mécanisme de comptage (sur des dizaines et des centaines, deuxième et troisième tambours), généralement à travers une dent, etc. 6) souder le shunt dans le circuit de la bobine de courant (particulièrement important pour les compteurs électroniques, les transformateurs de courant y sont court-circuités), 7) serrer la vis de l'aimant permanent en la fixant plus près du disque (frein le disque), 8) desserrer le pignon du mécanisme de comptage avec la vis sans fin de l'axe du disque, 9 ) réduire le nombre de tours de la bobine actuelle du compteur. Tout cela conduit finalement à un sous-enregistrement de l'électricité, mais le moment est venu d'assembler le concepteur: installez le boîtier en place, serrez les vis et, oh, maman !!! Et avec les phoques que faire? Il s'est tiré une balle et primastryvayvay. Tout d'abord, les phoques sont soigneusement placés sur la ligne de pêche ou le fil, puis pressés. Oui, j'ai presque oublié, de nombreux consommateurs pressés placent le compteur comme il se doit, mais il est nécessaire de le poser tel quel - avec des projections relevées. Lorsque vous appuyez sur un sceau, tout est utilisé: une pince avec un chiffon sur les lèvres (pour ne pas laisser de traces), des scellants, des faux, etc.
Avantages: effet instantané (en cas de torsion du tambour avec un tournevis) ou prolongé (shunts de bobine de courant (transformateurs de courant), commutateur à lames et résistance dans le circuit de bobine de tension, remplacement du panneau d'information ou accrochage d'une partie des dents du mécanisme de comptage). Convient pour le dosage triphasé.
Inconvénients: les obturations déformées ou factices sont très facilement identifiables (dans 90% des cas). Employés des entreprises d’alimentation en énergie: soyez prudent, emportez une lampe de poche et une loupe avec vous!
Effet économique: torsion des tambours du mécanisme de comptage - jusqu'à 100% de l'électricité consommée sans tenir compte, shunt de la bobine de courant - 100% de l'électricité non enregistrée peut être obtenue, commutateur à lames et résistance - de 30 à 100% de l'électricité n'est pas prise en compte.


19 Méthode “DC”

Contenu: Une augmentation significative de l’erreur négative des compteurs à induction peut être obtenue en faisant passer un courant constant dans leurs bobines de courant, ce qui créera un aimant hors du noyau de la bobine de courant. L'aimant, à son tour, provoque le freinage du disque. Il y a un aimant similaire (permanent) dans chaque compteur à induction. Aimant supplémentaire - freinage supplémentaire. Pour effectuer simplement l’alimentation en courant continu à travers les bobines de courant, deux compteurs connectés à la même phase sont nécessaires. Vous pouvez, par exemple, coopérer avec un voisin ou émettre un compteur supplémentaire sous n'importe quel prétexte. L’enroulement secondaire du transformateur doit produire une tension faible d’environ 5 V, de sorte que le courant obtenu soit égal à deux fois le courant nominal du compteur. Il est sélectionné de manière expérimentale. Le starter est optionnel, il vous permet de garder une trace de l’énergie électrique séparément le long des circuits et de lisser l’ondulation du courant redressé. Le nombre de tours doit être faible pour éviter la saturation de son noyau. De cette manière, il est possible de réduire la course du compteur d'environ 30%.
Inconvénients: une phase supplémentaire est nécessaire et il est nécessaire de faire un schéma
Effet économique: une sous-comptabilisation de l’électricité jusqu’à 100% est garantie.


20 Méthode “pousse”

Contenu: pour les compteurs électriques Rostock SOY-5020N, ​​mais convient également pour tous les modèles ADE77XX. Le compteur ne sait pas comment calculer immédiatement la puissance active, il suppose donc que la puissance totale est égale à la somme géométrique des puissances active et réactive. Le compteur mesure la puissance totale et réactive, et de ces deux puissances, il trouve la active. C’est ici que la base de la méthode suffit pour que le compteur calcule la puissance réactive très grande et que le compteur s’arrête. Comment faire cela - il s'avère après 5 lectures de la fiche technique sur le AD7751. Pour la fabrication de l'appareil, une poignée de déchets électroniques suffit pour un coût total d'environ 4 à 5 m3.
Inconvénients: besoin d'une connaissance suffisante de l'électronique
Effet économique: une sous-comptabilisation de l’électricité jusqu’à 100% est garantie.


21. La méthode de «chauffage»

Contenu: Ce n’est un secret pour personne que les appareils électroménagers modernes sont très économiques et que le paiement de l’énergie consommée n’est pas une lourde charge pour les citoyens. Une autre question concerne le chauffage électrique (cheminée, sauna, rideau thermique à l'entrée du magasin, chaudière électrique, chauffe-eau, etc.) - pourquoi devrais-je payer pour le chauffage? Et si je réchauffe ce que je paie pour ça ??? Absurde! Apprenons à utiliser un radiateur électrique gratuitement. Grâce à notre système, vous pouvez activer le chauffage électrique dans la prise de courant sans que le compteur le remarque. Franchement, vous pouvez connecter tout appareil électrique qui n’exige pas à la forme de la tension d’alimentation. Comment fonctionne ce régime? Après la mise sous tension, la tension du secteur est fournie simultanément aux diodes VD1 et à l’enroulement primaire du transformateur T1. Si au moment où le régulateur est allumé, le réseau a une tension de polarité négative, le courant de charge circule dans le circuit émetteur-collecteur VT1. Si la polarité de la tension du secteur est positive, le courant circule dans le circuit collecteur-émetteur VT1. Et ainsi de suite. Ainsi, notre chauffage électrique est devenu une charge à haute fréquence (du point de vue du compteur) et, oh, à quel point cela ne l’aime pas. Après tout, il est connu que les deux compteurs électroniques (ils contiennent un capteur de courant inductif avec un noyau magnétique à conductivité de fréquence limitée) et les compteurs à induction (ils contiennent également la partie mécanique du système de mesure, à l’exception de la partie magnétique) présentent une très grande erreur négative lorsque le courant passe à haute fréquence. L'appareil est inséré dans une prise de courant et le chauffage électrique est fourni (cheminée, chaudière, etc.), il n'est pas nécessaire d'accéder au compteur ou à l'entrée, tout reste inchangé, aucune mise à la terre n'est requise !!!
Inconvénients: il est nécessaire de concevoir un système que tout étudiant débutant en radio amateur puisse réellement assembler et installer. :)
Effet économique: la sous-déclaration de l'électricité consommée par un radiateur électrique est garantie jusqu'à 100%.
