ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2234033

СПОСОБ ПОЛУЧЕНИЯ ЭНЕРГОНОСИТЕЛЯ - ВОДОРОДА

Имя изобретателя: Лорьян Р.Р.
Имя патентообладателя: Закрытое акционерное общество "Медтехника" (RU)
Адрес для переписки: 109052, Москва, а/я 32
Дата начала действия патента: 2003.09.11

Способ предназначен для производства универсального энергоносителя - водорода, а и органических удобрений и биомассы, которая может быть использована на корм скоту. Способ получения энергоносителя осуществляется путем соединения водяного пара и метана. Причем одновременно с насыщением углекислым газом воды, наполненной спорами биомассы, и наращиванием ее под воздействием энергии солнца производят охлаждение этого рабочего агента посредством теплового насоса, обеспечивающего режим жизнедеятельности биомассы с последующим ее преобразованием в метан, который взаимодействует с энергией в виде пара, аккумулированной тепловым насосом в конверторе с образованием в результате реакции водорода. Способ позволяет, используя солнечную энергию, за счет фотосинтеза производить наращивание биомассы и получение водорода.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области энергетики и сельского хозяйства и может быть использовано при производстве универсального энергоносителя - водорода.

Известно устройство, в основе которого использован способ получения энергоносителя, путем соединения водяного пара и метана (см. описание к а.с. № 1190154, кл. F 24 J 1/00).

Однако известное изобретение не позволяет проводить утилизацию углекислого газа.

Целью предлагаемого изобретения является осуществление возможности утилизации углекислого газа.

Цель может быть достигнута за счет того, что при соединении водяного пара и метана с одновременным насыщением углекислым газом воды, наполненной спорами биомассы, и наращиванием ее под воздействием энергии солнца, производят охлаждение всего рабочего агента посредством теплового насоса, обеспечивающего режим жизнедеятельности биомассы с последующим ее преобразованием в метан, который взаимодействует с энергией в виде пара, аккумулированной тепловым насосом в конверторе с образованием в результате реакции - водорода.

Предложенный способ поясняется чертежом, где

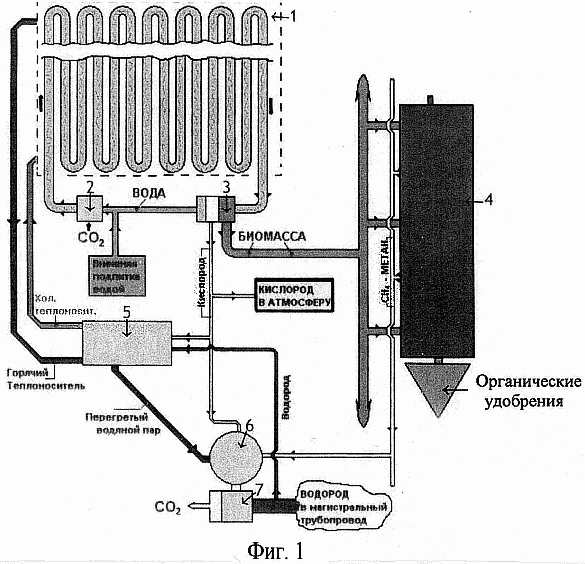

Фиг.1 приведена схема получения энергоносителя.

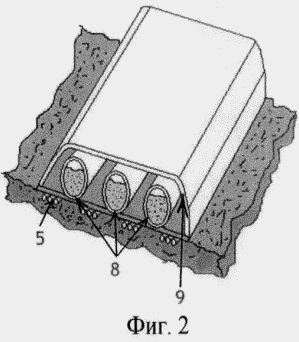

Фиг.2 - элемент реактора для выращивания биомассы в разрезе.

Схема включает змеевидный реактор (1) со спорами биомассы, сатуратор (2) для насыщения воды углекислым газом, разделитель (3) биомассы и воды, генератор (4) производства метана, тепловой насос (5), для отвода тепла от реактора (1), конвертор (6), преобразующий метан и водяной пар в водород и углекислый газ, разделитель газов (7) и магистрали теплового насоса. На фиг.2 показано, что реактор (1) выполнен из одной или нескольких прозрачных непрерывных труб (8), укрытых крышкой-концентратом (9) с внутренним покрытием, отражающим инфракрасное излучение, при этом трубы укладывают на покрытие с коэффициентом поглощения солнечного излучения, близким 1, а под покрытием установлены трубы теплового насоса (5), отводящие излишнее тепло, что обеспечивает жизнедеятельность биомассы. Вода со спорами биомассы поступает в сатуратор (2), где происходит насыщение ее углекислым газом, эта вода поступает в реактор (1), где за счет фотосинтеза происходит наращивание биомассы, одновременно тепловым насосом (5) отводят аккумулированную энергию.

Выращенная биомасса из реактора (1) поступает в разделитель (3), где происходит отделение воды от собственно биомассы, которая может быть при желании использована на корм скоту.

В генераторе (4) в результате реакции брожения получают метан и органические удобрения, метан из генератора (4) поступает в конвертор (6), после чего смесь конвертированных газов (Н₂ и СО₂) поступает в разделитель газов (7), откуда водород через магистральный трубопровод поступает к потребителю, а углекислый газ возвращается в реактор (1).

ФОРМУЛА ИЗОБРЕТЕНИЯ

Способ получения энергоносителя путем соединения водяного пара и метана, отличающийся тем, что одновременно с насыщением углекислым газом воды, наполненной спорами биомассы, и наращиванием ее под воздействием энергии солнца производят охлаждение этого рабочего агента посредством теплового насоса, обеспечивающего режим жизнедеятельности биомассы с последующим ее преобразованием в метан, который взаимодействует с энергией в виде пара, аккумулированной тепловым насосом в конверторе с образованием в результате реакции водорода.
