Економічний аналіз - Болюх М. А., Бурчевський В.З.

3.8. Використання графічного способу в аналізі господарської діяльності

< p> В економічному аналізі велику роль відіграють так звані графічні способи, відмітною рисою яких є їхня наочність, що значно спрощує процес доведення результатів економічного аналізу до широкого кола працівників. Для правильного відображення досліджуваних процесів і явищ необхідно дотримуватись техніки та методики побудови графіків. Велике значення має правильний вибір типу графіка, його масштабів і виконання.

Графіки, які використовуються в економічному аналізі, можна розділити на дві групи:

  • ілюстративні;
  • розрахункові (аналітичні).

Ілюстративні графіки використовуються для порівнювання результатів економічного аналізу, які одержують за допомогою інших аналітичних прийомів, а також для ілюстрації найважливіших результатів аналізу в процесі прийняття рішень управлінським персоналом, для унаочнення доповідей і повідомлень на нарадах, засіданнях, зборах.

Графіки — це масштабне зображення певних показників за допомогою геометричних знаків (ліній, прямокутників, кіл) або умовно-художніх фігур. Завдяки добре зробленим графікам досліджуваний матеріал стає більш дохідливим і зрозумілим.

Графіки мають також велике аналітичне значення. На відміну від табличного матеріалу графік дає узагальнюючу характеристику стану або розвитку досліджуваного явища, уможливлює наочне зображення тих закономірностей, що їх містить числова інформація. На графіку виразніше виявляються тенденції і взаємозалежності досліджуваних показників.

Основні форми графіків, що використовуються в економічному аналізі, — це діаграми. Діаграми (за формою) бувають стовпчикові, смугові, кругові, квадратні, лінійні, фігурні.

За змістом розрізняють діаграми порівняння, структурні, динамічні, графіки зв’язку, графіки контролю. Діаграми порівняння показують співвідношення різних об’єктів за певним показником. Найпростішими діаграмами для порівнювання розмірів показників є стовпчикові (рис. 3.2) та смугові. Для їх побудови користуються прямокутною системою координат. На осі абсцис розміщують основу (однакового розміру) стовпчиків для всіх об’єктів. Висота кожного стовпчика має відповідати розміру показника, що нанесений у відповідному масштабі на вісь ординат.

Динаміка середньої заробітної плати одного робітника

Рис. 3.2. Динаміка середньої заробітної плати одного робітника за 1996—2000 (приклад стовпчикової діаграми)

Смугові діаграми розміщують по горизонталі: основу смуг розміщують на осі ординат, а масштаб — на осі абсцис.

Іноді діаграми порівняння роблять у вигляді квадратів або кіл, площа яких пропорційна розміру відповідних показників.

Особливим різновидом є фігурні діаграми, коли співвідношення об’єктів показуються у вигляді умовно-художніх фігур (колоска, картоплини, голови тварини, трактора). Якщо їх добре виконано, то вони одразу привертають до себе увагу, роблять інформацію більш дохідливою.

Структурні (секторні) діа-грами дають змогу визначити склад досліджуваних показників, питому вагу окремих частин у загальному розмірі показника. У структурних діаграмах зображення показника дається у вигляді розбитих на сектори геомет Вікова структура технологічного обладнання підприємства (приклад секторної діаграми) ричних фігур (квадратів, кіл), площа яких береться за 100 або за 1. Розмір сектора визначається питомою вагою частини (рис. 3.3).

Діаграму динаміки призначено для зображення зміни явищ за відповідні проміжки часу. Для цього можна використовувати стовпчикові, кругові, квадратні, фігурні та інші графіки. Але найчастіше використовуються лінійні графіки. Динаміка на такому графіку подається у вигляді лінії, що характеризує безперервність процесу. Для побудови лінійних графіків користуються прямокутною системою координат: на осі абсцис відкладають періоди, а на осі ординат — рівень показників за відповідні проміжки часу, виходячи з вибраного масштабу.

Лінійні графіки дуже широко використовуються також для вивчення зв’язків між показниками (графіки зв’язку). На осі абсцис відкладаються значення факторного показника (X), а на осі ординат — значення результативного показника (Y) у відповідному масштабі (рис. 3.4). Лінійні графіки в наочній і дохідливій формі відображають напрямок і форму зв’язку.

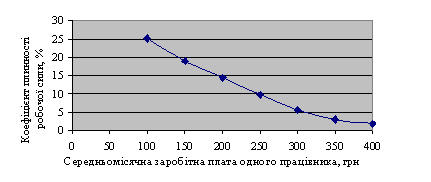

Залежність плинності робочої сили від середньомісячної заробітної плати

Рис. 3.4. Залежність плинності робочої сили від середньомісячної заробітної плати (приклад графіка зв’язку)

Графіки контролю широко застосовуються в економічному аналізі для вивчення зведень про хід виконання плану чи дотримання нормативів. У такому разі на графіку будуть дві лінії: плановий і фактичний рівень показників за кожний день (або за інший проміжок часу).

Графічні засоби можуть використовуватися і для розв’язування методичних задач економічного аналізу, а передовсім для побудови різноманітних схем, що наочно відображають внутрішню будову об’єкта дослідження, послідовність технологічних операцій, взаємозв’язки між результативними та факторними показниками.

Наведені приклади не вичерпують можливості використання графіків для відображення результатів економічного аналізу. Ілюстративні графіки можуть бути використані для показу структури оборотних коштів, складу робочої сили, використання фонду часу роботи обладнання, структури витрат на виробництво і фонду оплати праці, розподілу прибутку підприємства. Використання графіків для ілюстрації результатів економічного аналізу, крім наочності, забезпечує скорочення текстової частини пояснень до фінансових звітів підприємства.

Розрахункові або аналітичні графіки здебільшого виконують подвійну функцію: вони використовуються і для полегшення аналітичних розрахунків, і як ілюстративні графіки. Прикладом аналітичного графіка може бути графік розрахунку точки беззбитковості (критичного обсягу), який забезпечує оперативне виявлення коливань розміру прибутку підприємства під час аналізу варіантів зміни обсягу виробництва за рахунок постійної частини витрат.

Ефективність використання графічних методів в економічному аналізі залежить від дотримання вимог, які пред’являються до побудови графіків, насамперед від вибору розмірів графіка і відповідно масштабів відображення досліджуваних величин залежно від призначення цього графіка. Другою важливою вимогою є дотримання пропорцій. Практика виробила правило «золотого перетину», згідно з яким відношення ширини графіка до його висоти має становити приблизно 8:5. Не менш важливою є композиція самого графіка, тобто характер розміщення матеріалу, який має бути представлений. Важливо не перевантажувати графік великою кількістю даних, окремо виділяючи найістотніші.
